1~6串电池模拟器产品介绍

胡摇扇

1年前浏览668

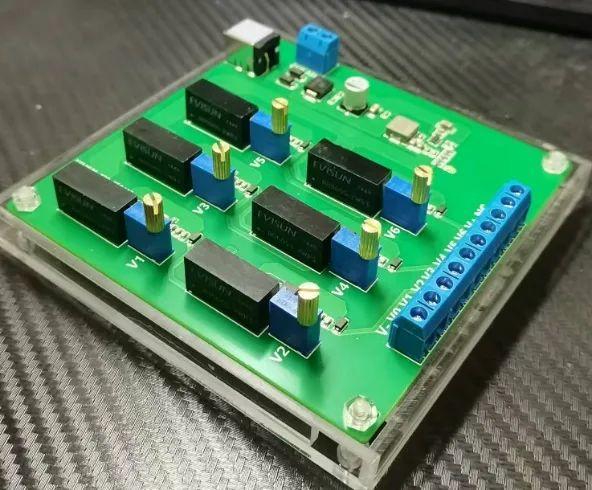

一、1~6串电池电芯模拟器

产品介绍

此电池模拟器是一款专门为BMS（电池管理系统）应用\测试\研发\教学\老化等研发的测试工装设备；可模拟1~6路电池输出，各路电压值手动可调；接线简洁、不需软件上位机操作，方便测试。

应用场景

1、模拟电池电芯的电压信号等

2、可用于工程师、学生或爱好者的BMS测试工装

3、可用于工厂的老化测试、下线测试等

使用方法

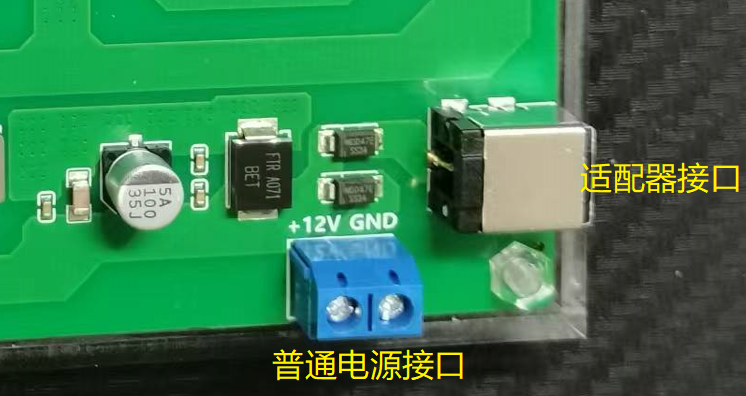

供电方式

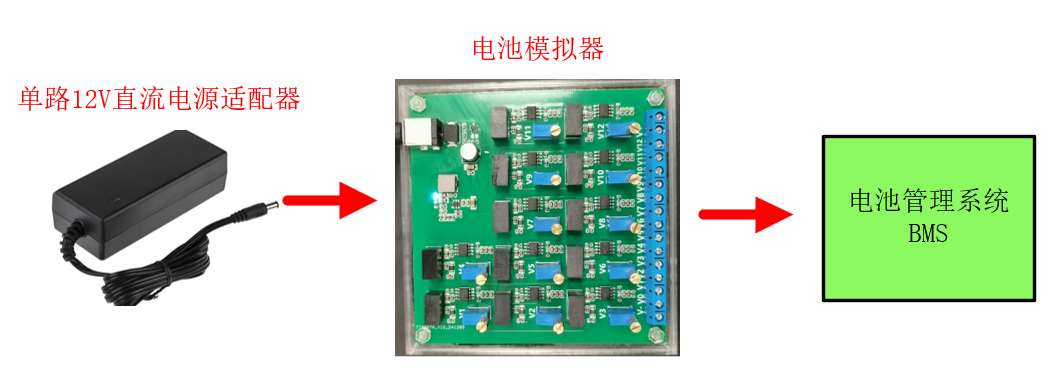

外部需要一路12V/2A的直流适配器供电，模拟器输出端通过引线的方式按照电压顺序将电压输出线连接到BMS的每个输入端

供电也可以通过外部直流电源供电，板上留有普通供电端子接口。

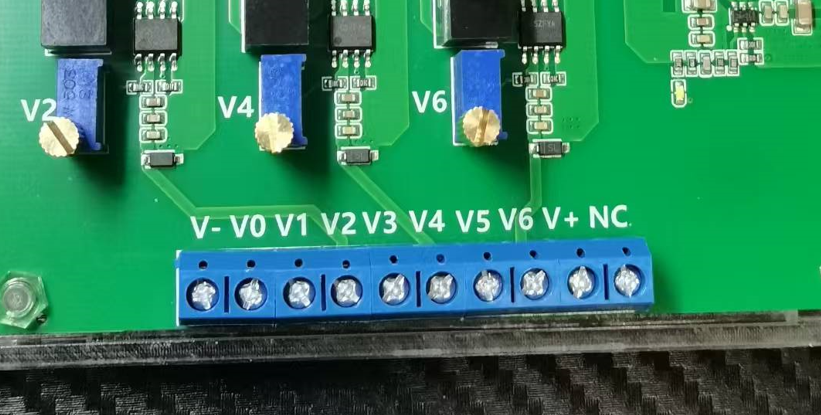

BMS连接方式

在模拟器输出连接器端标注了各自PIN脚的功能定义，是按照电压从低到高来排列的，即V0\V1\V2…V+，其中V0与V-短接，V6与V+短接，目的是为了给AFE单独走电源线；使用时按照电压串联顺序连接到BMS的对应引脚处；旋转每一路的可调电阻的旋钮即可调整对应此路的输出电压，6路对应6个可调电阻，各自独立可调。

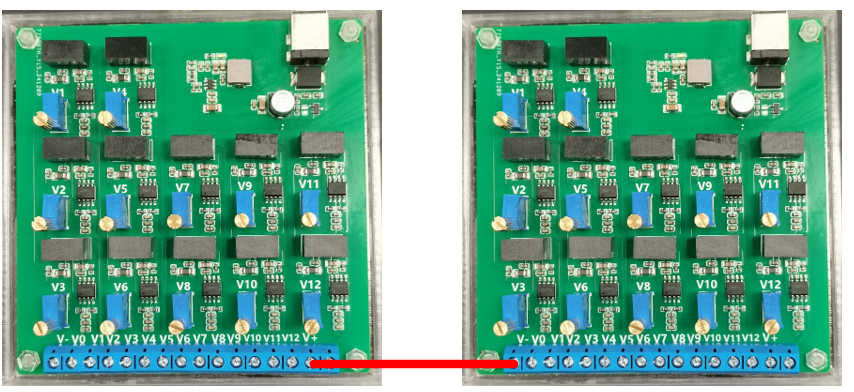

模拟器级联方式

若有更多串电芯模拟的需求，可以将两个模拟器串联使用，按照电压高低顺序，将低节数的模拟器的V+连接器到高节数模拟器的V-即可

关键参数

1、模拟1~6路串联的可调电压输出，输出范围1.5V~4.5V连续可调（由于器件批次的差异，在最大最小边界处有±0.1V左右的偏差）；每一路输出都可单独手动调节电压，输出电压纹波≤±10mV

2、每一路通道可以稳定输出200mA电流，最大电流可达到250mA；所有6路通道同时开启时每一路的输出电流可最大到达200mA，但建议BMS采集板均衡分为奇数偶数通道分时开启；

3、供电范围：9V~16V，标准的直流供电接口，直流供电端口与模拟电芯输出端电气隔离；

4、外壳绝缘、开关绝缘

5、尺寸为：105mm*105mm*25mm

6、输出通道有短路保护功能

使用注意事项

1、使用时供电电压不要超出限值；使用时的输出电流不要超出限值；

2、使用时请严格按照电压高低的排列顺序来接线，否则可能会导致产品损坏

来源：新能源BMS
