CST EMC传导发射电流法仿真，我是如何实现的

CST电磁兼容性仿真

1年前浏览885

关注

之前文章里说了最近会分享我是如何进行CST电磁兼容性传导发射电流法仿真的。而且小编一直分享的是传导发射电压法的仿真。有些粉丝希望我分享一些CE电流法相关的文章。今天它呼之欲出，它来了。

对于电机控制器来说传导发射电压法还算比较容易，但是电流法就不是那么好仿了，之前我们讲过不能直接用正负极电流相加计算电流法，那么只有一个办法了，那就是老老实实的设计建立传导发射电流法的电流探头模型。

其实CE电流法的仿真流程和电压法差不多，最大的区别就是要先建立电流探头模型，然后仿真的数据要用转移阻抗处理一下。

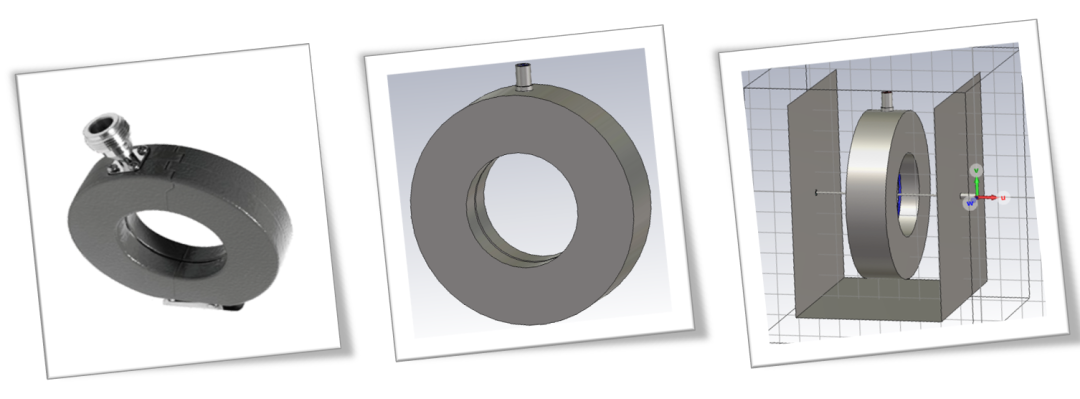

首先我们先建立电流探头模型，使用的电流探头型号：F52B。

对于电流探头模型的建立，我们需要去计算，这里我们可以高端一把，终于可以用到伟大的麦克斯韦方程组了。需要其中两个定律。

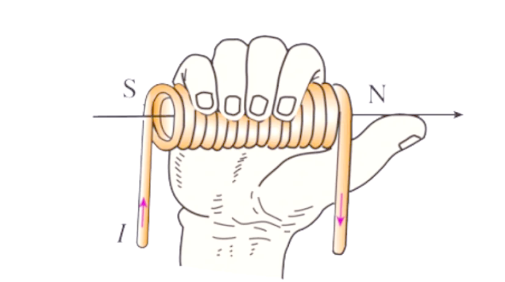

（1）安培定律

（2）法拉第电磁感应定律

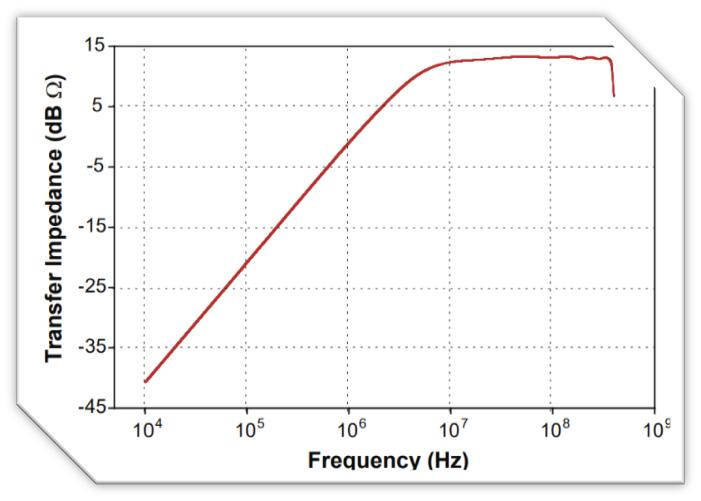

F52B电流探头的转移阻抗如下：

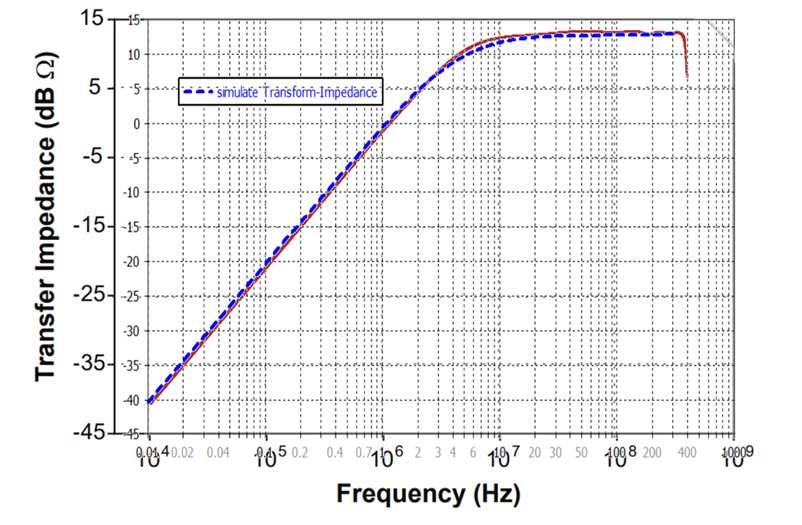

通过麦克斯韦方程组计算，拟合出转移阻抗并且用CST仿真，如图是仿真，实测和计算所得转移阻抗

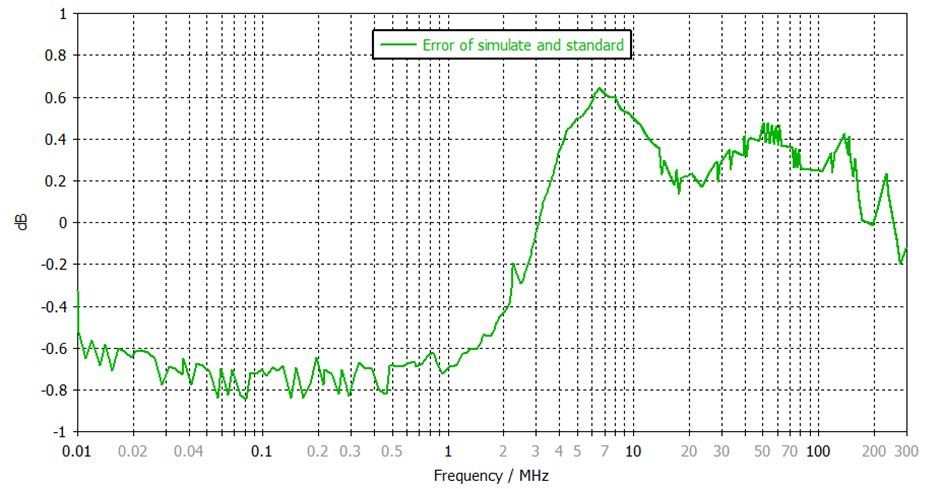

最后仿真出来的转移阻抗，转化为dB和实测对比，误差小于1dB

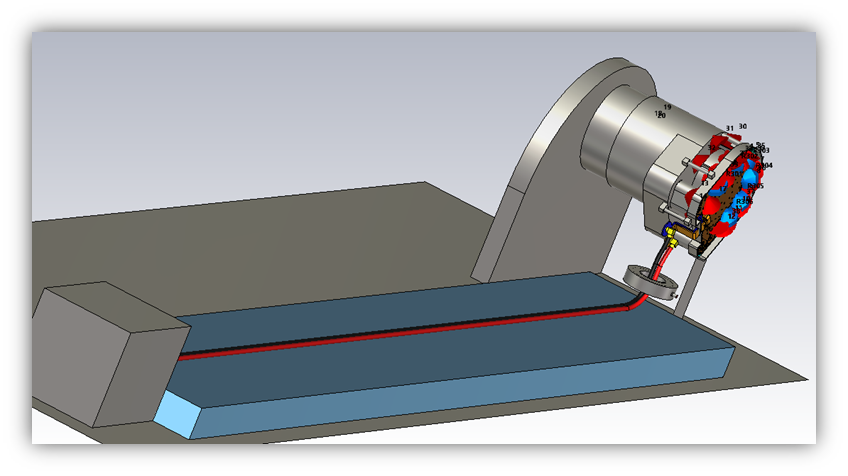

其次，对整个传导发射电流法系统建模。

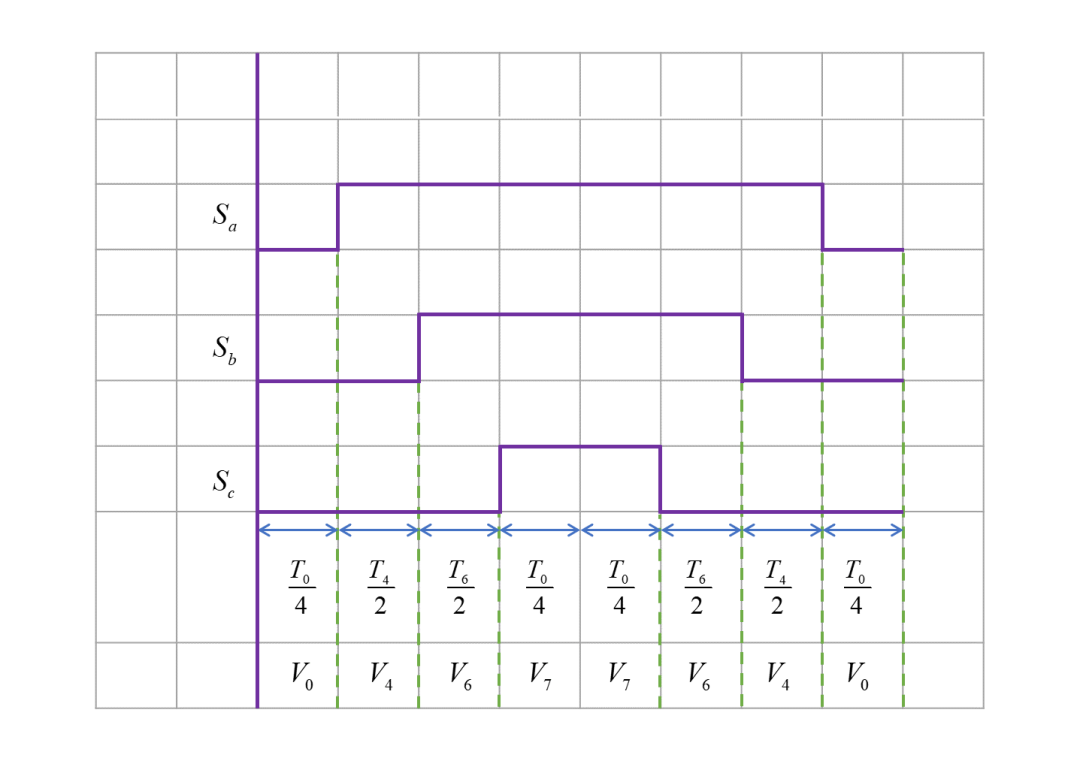

然后，根据你的电机控制策略，参数定义你的激励源，SVPWM七段式或者五段式。

最后是对电流探头获取的信号进行后处理，也就是用电流探头获取的电压信号除以你的电流探头的转移阻抗。这里我使用的是我自己用VBA编写的EMI接收机脚本，脚本里面增加了自动处理电流探头转移阻抗数据的功能。当然你也可以手动添加和计算转移阻抗。

接下来重点介绍下我的脚本。

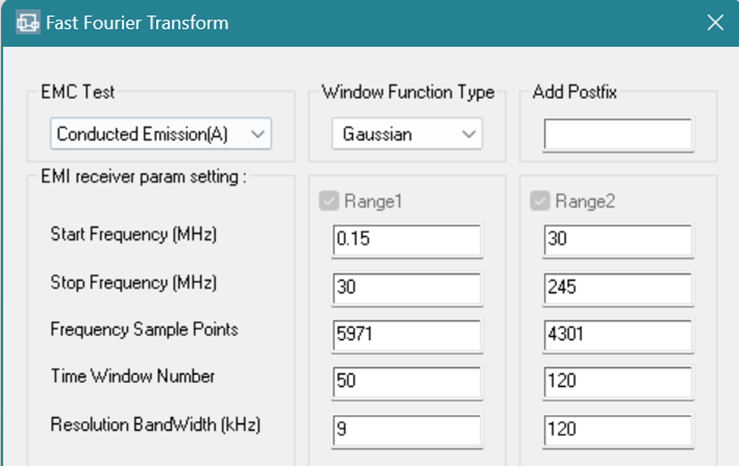

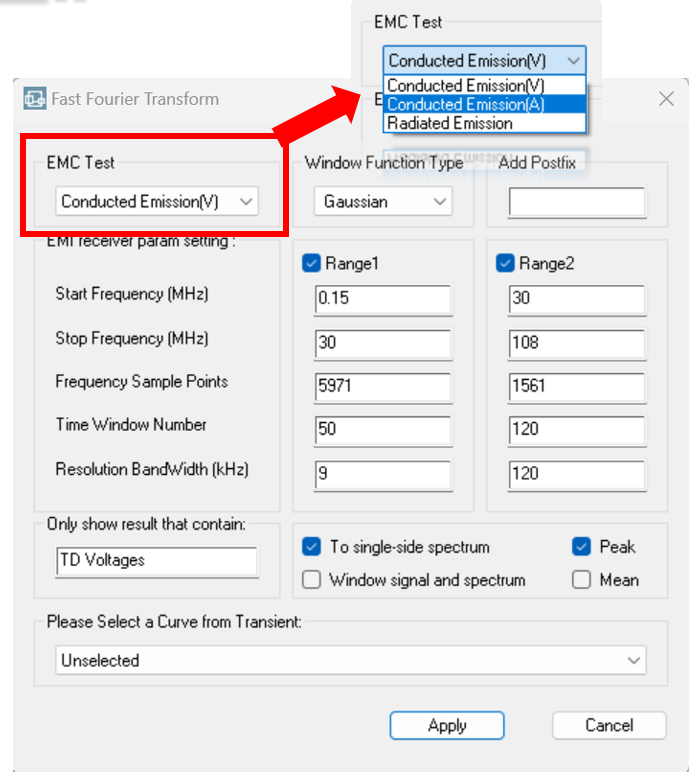

（1）打开自研EMI接收机脚本，在emc test下拉菜单选择传导发射电流法。

（2）参数自动变成电流法的参数

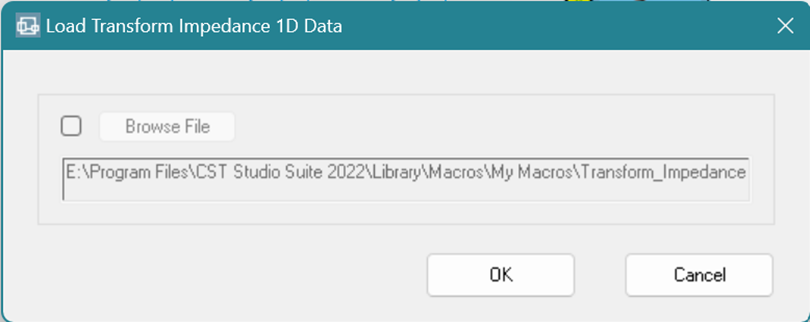

（3）点击Apply之后，自动弹出转移阻抗路径选择框，你可以自由选择你的转移阻抗数据的保存路径。

（4）点击ok，脚本就会自动处理电流法了。

本文总结

以上就是我的CST EMC传导发射电流法仿真的整个仿真过程。小编一直在摸着石头过河，希望通过本文的分享，给大家指明方向，提供一个正确的可行的传导发射电流法仿真的设计思路。相信各位都是行业里的聪明的优秀的精英。一定也能完成电流法的仿真。

今天先不公布我的电流法仿测对比，玩个投票小游戏看看有多少人想看我的仿测对比，如果大家都想看，我在下一篇文章会分享我的电流法仿测对比。
