NTF分析中的声腔单元尺寸计算：工程师的实用指南

在CAE（计算机辅助工程）领域进行噪声传递函数（NTF）分析时，声腔网格的划分质量直接影响计算结果的准确性。这也是一个知识点，遂记录一下。

为什么声腔单元尺寸如此重要？

声腔单元尺寸直接影响三个方面：

1. 1. 计算精度：单元太大，高频响应会严重失真；太小又浪费计算资源
2. 2. 计算效率：合理的单元尺寸能在精度和效率间取得最佳平衡
3. 3. 结果可信度：错误的单元尺寸会导致完全错误的噪声预测

声腔单元尺寸的计算逻辑

基本公式：波长与单元尺寸的关系

声学分析中最基本的经验法则是：单元尺寸应该小于所关心最高频率对应波长的1/6。计算公式很简单：

  单元最大尺寸 = 声速 / (6 × 分析最高频率)

举个例子，如果你关心到5000Hz的噪声特性，空气中声速约343m/s（常温下），那么：

  单元最大尺寸 = 343 / (6 × 5000) ≈ 0.0114m = 11.4mm

这个11.4mm就是理论上允许的最大单元尺寸。但实际上，我们很少会用这么小的单元——除非是做非常精细的声学分析。

实际工程中的调整因素

纸上得来终觉浅，实际项目中我们会考虑更多因素：

1. 1. 频率范围：整车NTF分析通常关注20-200Hz，而零部件可能到5000Hz
2. 2. 声腔形状：复杂几何需要更小的单元捕捉细节
3. 3. 计算资源：单元数量每增加一倍，计算时间可能增加8-10倍
4. 4. 耦合需求：与结构网格的匹配程度

在汽车行业，我们常用的经验值是：

• • 整车低频分析：50-100mm单元
• • 驾驶室中频分析：20-50mm单元
• • 零部件高频分析：5-20mm单元

分步计算指南

第一步：明确分析目标

每次开始前，我都会在笔记本上写下几个关键问题：

• • 分析的最高频率是多少？（f_max）
• • 分析关注的噪声类型？（空气声/结构声）
• • 声腔介质是什么？（空气/水/其他，决定声速）
• • 计算资源允许的模型规模？（单元数量上限）

第二步：计算理论最小单元尺寸

使用前面提到的公式计算理论值。但要注意：

• • 空气声速：343m/s（常温）
• • 水中声速：约1500m/s
• • 温度变化时需调整声速值

第三步：考虑几何复杂度修正

理论值只是起点。遇到以下情况需要减小单元尺寸：

1. 1. 声腔有细小特征（如通风管道）
2. 2. 声腔表面曲率变化大
3. 3. 需要精确捕捉声压分布的区域

我常用的做法是：在关键区域使用理论值的70%，非关键区域放宽到理论值的120%。

第四步：匹配结构网格尺寸

NTF分析是声固耦合分析，声腔网格最好与结构网格尺寸协调。经验法则是：

• • 声腔单元尺寸 ≈ (1~2) × 相邻结构单元尺寸
• • 在耦合界面处，两种网格尺寸差异不超过3倍

第五步：网格质量检查

即使尺寸合适，网格质量差也会导致问题。我必查的几个指标：

1. 1. 长宽比：理想值<5，最大不超过10
2. 2. 雅可比矩阵：>0.7
3. 3. 扭曲度：<45°
4. 4. 单元法向一致性

实战案例分享

去年我们做一个电动车驾驶室的NTF分析，要求分析到400Hz。按照理论计算：

  单元尺寸 = 343/(6×400) ≈ 0.143m = 143mm

但实际我们这样操作：

1. 1. 仪表板附近声腔（关键区域）：采用80mm单元
2. 2. 座椅下方（次要区域）：采用120mm单元
3. 3. 后备箱（非关注区域）：采用150mm单元

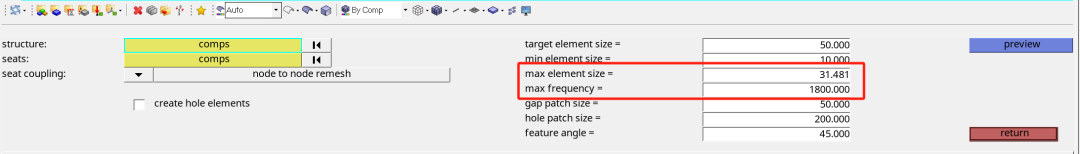

4. 在hypermesh中可以输入最高频率，自动计算当前最大单元尺寸
5.



常见错误与解决方案

错误1：单元尺寸一刀切

现象：整个声腔使用相同尺寸单元，要么计算时间爆炸，要么关键区域精度不足。

解决：采用多级尺寸划分，关键区域密，非关键区域疏。

错误2：忽略网格过渡

现象：不同尺寸区域直接连接，导致计算不稳定。

解决：设置过渡区，尺寸逐渐变化，比例不超过1.5倍。

错误3：过度追求小单元

现象：模型规模巨大，计算无法完成。

解决：先做网格敏感性分析，找到精度与效率的最佳平衡点。

高级技巧

1. 频率自适应网格技术

在一些先进的前处理软件中，可以设置频率自适应网格：

• • 低频区：稀疏网格
• • 高频区：自动加密
  这需要定义频率阈值和网格变化规律。

2. 边界层网格处理

对于靠近振动壁面的声腔区域，可以添加3-5层边界层网格，尺寸逐层增大，比例1.2-1.5倍。

3. 并行网格划分策略

对于大型模型（如整车）：

1. 1. 将声腔分割为多个子区域
2. 2. 对各子区域并行划分网格
3. 3. 最后合并并检查连接处一致性

写在最后

声腔单元尺寸计算看似简单，实则需要大量经验积累。我的建议是：

1. 1. 从理论计算出发
2. 2. 根据实际情况调整
3. 3. 多做网格敏感性分析
4. 4. 记录每次的计算设置和结果差异

记住，好的CAE工程师不是追求最精细的网格，而是寻找最有效的网格。"能用100万单元解决的问题，绝不用200万单元——省下的计算时间，够你多喝两杯咖啡了。"

希望这些经验能帮你少走弯路。如果你在实践中遇到具体问题，欢迎随时交流——CAE工程师之间的经验分享，往往比软件帮助文档更有价值。
