汽车排气挂钩位置仿真分析

压缩包里有详细教程，计算模型。分析汽车排气挂钩位置的合理性。

我教程写的非常详细，每一步点哪里，设置那里都会用图片显示，用红框标出来。

里面的排气系统也是完成的CAE模型，可以学习使用。我用的是hypermesh2017建模

用nastran或者hyperworks的optistruct计算都可以。建议用nastran计算

有疑问可以留言，或者留下电话，我看到都会回复

排气系统吊耳位置优化NVH计算教程

          根据排气质量分布确认吊挂点在车身上的布置位置。

分析模型采用排气子系统模型。

约束模态计算工况。

各选取节点位移之和曲线输出。

波纹管刚度可以参考下表

按照约束模态的分析方法，计算排气系统约束模态，计算频率0-200Hz 。

布置排气吊挂点不能处于模态位移峰值处。

相关的约束，工况设置，和普通的模态分析一样。

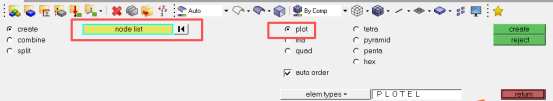

需要用plot单元画一条线，用于位移叠加。按F6，进入plot面板

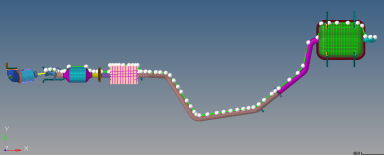

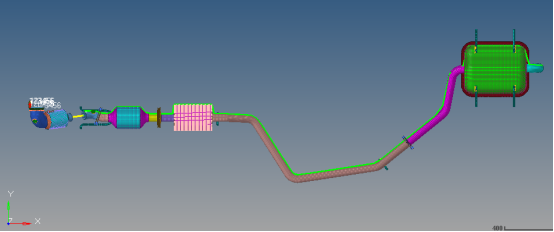

参考我模型的那条绿线，从前到后，在网格上一个一个选点即可，根据自己的需要选择

选的点不要太密集了，不然后处理曲线会比较杂乱
