从机理分析到工程实践，一文读懂电驱系统齿轮敲击噪声的成因与解决方案

一、引言：当“静谧”成为新能源车的核心竞争力

随着新能源汽车的普及，消费者对驾驶舒适性的要求日益提高。NVH（噪声、振动与声振粗糙度）性能成为衡量车辆品质的关键指标之一。然而，在电驱系统中，齿轮敲击噪声（Gear Rattle Noise）却成为难以忽视的“隐形杀手”——它不仅影响乘坐体验，还可能降低用户对车辆高端感的认知。

本文将深入解析电驱齿轮敲击噪声的成因、影响因素，并结合工程实例探讨解决方案，为工程师和从业者提供实战参考。

二、电驱齿轮敲击噪声的产生原因

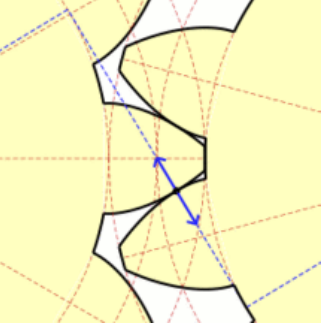

1. 齿轮啮合冲击：机械“硬碰硬”的代价

• 现象

  齿轮在啮合过程中因侧隙（Backlash）存在，转矩突变时引发瞬时冲击。

• 典型场景

  急加速（Tip-in）或减速（Tip-out）时，电机输出转矩快速变化，齿轮侧隙导致啮合瞬间“打滑-撞击”。

• 案例

  某车型在80km/h急加速时，后排乘客可明显听到“咔嗒”声，经测试为驱动电机输出轴齿轮敲击所致。


2. 电机转矩波动：电气系统的“蝴蝶效应”

• 机理

  电机控制算法（如PWM调制）或电流谐波会导致转矩输出不平滑，引发齿轮周期性敲击。

• 数据支持

  实测某永磁同步电机在低速工况下，转矩波动达±5%，直接导致齿轮敲击噪声频谱中出现显著峰值。

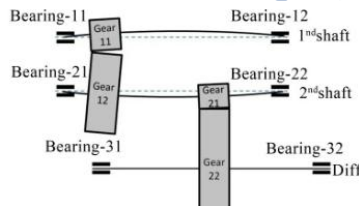

3. 系统设计与装配缺陷：细节决定成败

• 典型问题

• 轴系不对中导致齿轮偏载；
• 花键配合间隙过大引发附加振动；
• 齿轮加工误差（如齿形偏差）放大啮合冲击。

• 实例

  某量产车型因轴承安装偏心，导致齿轮啮合相位偏移，敲击噪声在NVH测试中超标。

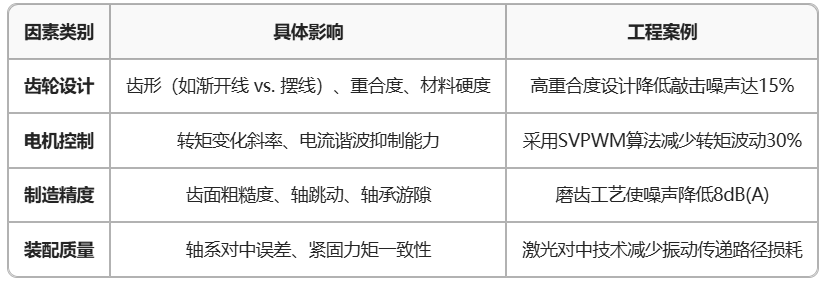

三、关键影响因素分析

四、工程解决方案与实战案例

1. 优化齿轮设计：从源头降噪

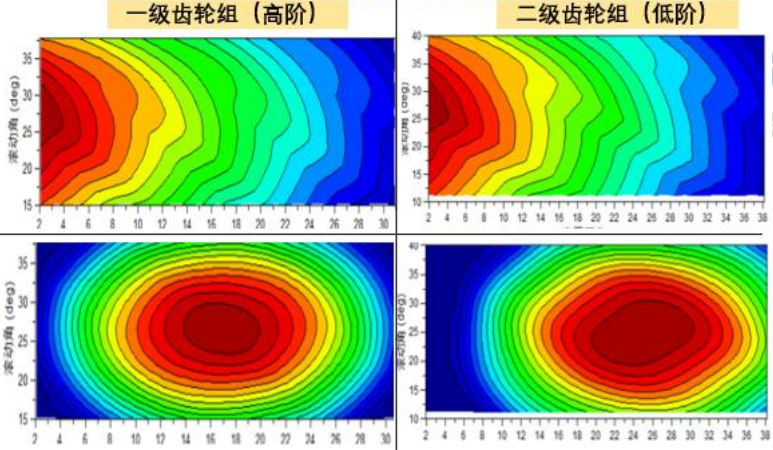

• 高重合度设计

  某车企通过增加齿轮啮合重合度（从1.5提升至2.5），使敲击噪声降低12dB。

• 修形技术

  齿顶修缘（Tip Relief）可减少啮合冲击，实测噪声下降5dB(A)。

2. 电机控制策略升级

• 谐波注入法

  在电机控制中主动注入特定谐波，抵消转矩波动（如某车型采用该方法后噪声降低7dB）。

• 主动阻尼控制

  通过实时监测振动信号，动态调整电机输出（需搭配振动传感器）。
•



3. 制造与装配工艺改进

• 高精度加工

  采用磨齿工艺替代滚齿，表面粗糙度Ra≤0.8μm，噪声降低显著。

• 激光对中装配

  某电机厂通过激光对中技术将轴系偏心量从0.1mm降至0.02mm，敲击声消失。

4. 减振措施：被动降噪的“最后防线”

• 隔振材料应用

  在齿轮箱壳体内部粘贴阻尼片（如丁基橡胶），吸收高频振动能量。

• 结构优化

  某变速器通过增加加强筋设计，降低齿轮箱固有频率与敲击频率耦合。

五、系统性调试方法：数据驱动的NVH优化

多元线性回归分析案例：
某团队通过测试不同工况下（转矩变化斜率、齿轮侧隙、转速）的噪声数据，建立回归模型：
     Noise Level=0.6×ΔT+0.3×Backlash+0.1×Speed+C
优化结果：调整转矩变化斜率至5%/s、侧隙控制在0.05mm内，噪声降低18dB(A)。

六、未来趋势：智能化与新材料的应用

1. 1.AI预测与控制

   利用机器学习算法预测齿轮敲击风险，提前调整电机输出。

2. 2.轻量化材料

   碳纤维增强复合材料齿轮可减少惯性冲击，但需解决加工难题。

3. 3.数字孪生技术

   虚拟调试齿轮箱NVH性能，缩短开发周期。
