【机械设计】工业机器人分类,你知道几个?

1年前浏览1238

所谓,工业机器人是面向工业领域的多关节机械手或多自由度的机器装置,它能自动执行工作,是靠自身动力和控制能力来实现各种功能的一种机器。它可以接受人类指挥,也可以按照预先编排的程序运行,现代的工业机器人还可以根据人工智能技术制定的原则纲领行动。

工业机器人由主体、驱动系统和控制系统三个基本部分组成。主体即机座和执行机构,包括臂部、腕部和手部,有的机器人还有行走机构。大多数工业机器人有3~6个运动自由度,其中腕部通常有1~3个运动自由度;驱动系统包括动力装置和传动机构,用以使执行机构产生相应的动作;控制系统是按照输入的程序对驱动系统和执行机构发出指令信号,并进行控制。

工业机器人按臂部的运动形式分为四种:

  1. 直角坐标型的臂部可沿三个直角坐标移动;

  2. 圆柱坐标型的臂部可作升降、回转和伸缩动作;

  3. 球坐标型的臂部能回转、俯仰和伸缩;

  4. 关节型的臂部有多个转动关节。

对于这些大家熟知的工业机器人机哥就不再啰嗦,今天我们来细分一下工业机器人的四大类,看看你最熟悉的是哪一种?


多轴机器人


多轴机器人又称单轴机械手,工业机械臂,电缸等,是以XYZ直角坐标系统为基本数学模型,以伺服电机、步进电机为驱动的单轴机械臂为基本工作单元,以滚珠丝杆、同步皮带、齿轮齿条为常用的传动方式所架构起来的机器人系统,可以完成在XYZ三维坐标系中任意一点的到达和遵循可控的运动轨迹。

多轴机器人采用运动控制系统实现对其的驱动及编程控制,直线、曲线等运动轨迹的生成为多点插补方式,操作及编程方式为引导示教编程方式或坐标定位方式。


SCARA机器人

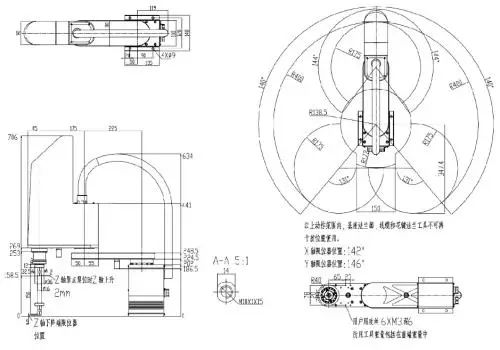

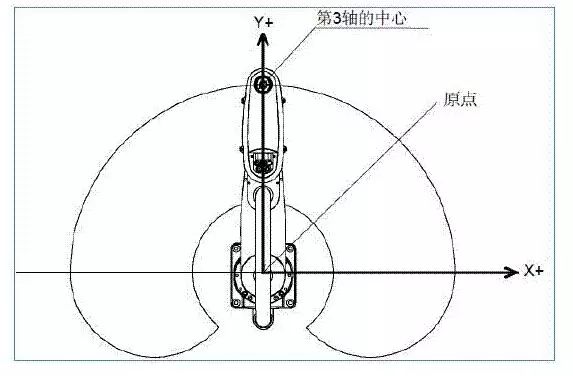

SCARA机器人是一种圆柱坐标型的特殊类型的工业机器人。SCARA机器人有3个旋转关节,其轴线相互平行,在平面内进行定位和定向。另一个关节是移动关节,用于完成末端件在垂直于平面的运动。手腕参考点的位置是由两旋转关节的角位移φ1和φ2,及移动关节的位移z决定的,即p=f(φ1,φ2,z),如图所示。这类机器人的结构轻便、响应快,例如Adept 1型SCARA机器人运动速度可达10m/s,比一般关节式机器人快数倍。它最适用于平面定位,垂直方向进行装配的作业。

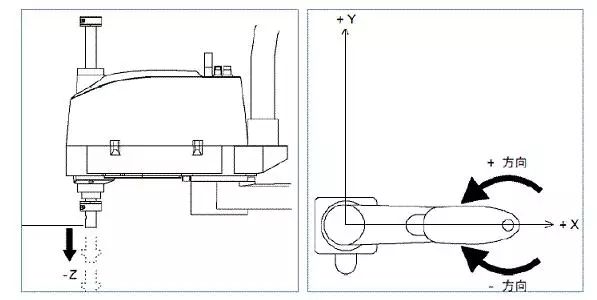

XY方向坐标(前后左右)


Z方向坐标(上下)

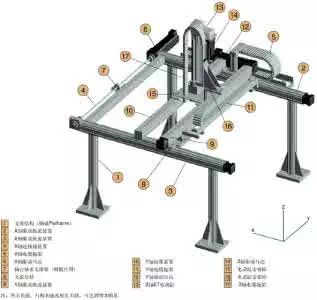

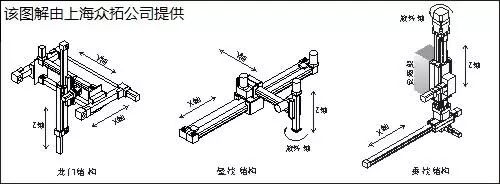

坐标机器人


坐标机器人是能够实现自动控制的、可重复编程的、多自由度的、运动自由度建成空间直角关系的、多用途的操作机。其工作的行为方式主要是通过完成沿着X、Y、Z轴上的线性运动。坐标机器人采用运动控制系统实现对其的驱动及编程控制,直线、曲线等运动轨迹的生成为多点插补方式,操作及编程方式为引导示教编程方式或坐标定位方式。


作为一种成本低廉、系统结构简单的自动化机器人系统解决方案,坐标机器可以被应用于点胶、滴塑、喷涂、码垛、分拣、包装、焊接、金属加工、搬运、上下料、装配、印刷等常见的工业生产领域,在替代人工,提高生产效率,稳定产品质量等方面都具备显著的应用价值。


串联和并联机器人

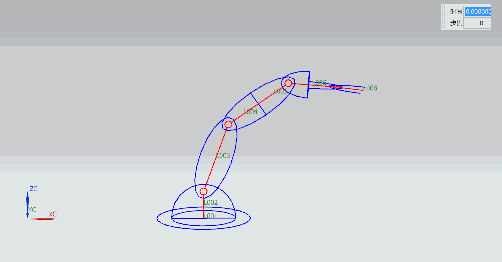

串联机器人其串联式结构是一个开放的运动链,其所有运动杆并没有形成一个封闭的结构链。串联机器人的工作空间大,运动分析比较容易可以避免驱动轴之间的耦合效应。但其机构各轴必须要独立控制,并且需要搭配编码器和传感器来提高机构运动时的精准度。


而并联机器人和传统工业用串联机器人在应用上构成互补关系,它是一个封闭的运动链。并联机器人不易产生动态误差,无误差积累精度较高。另外其结构紧凑稳定,输出轴大部分承受轴向力,机器刚性高,承载能力大。但是,并联机器人在位置求解上正解比较困难,而反解容易。

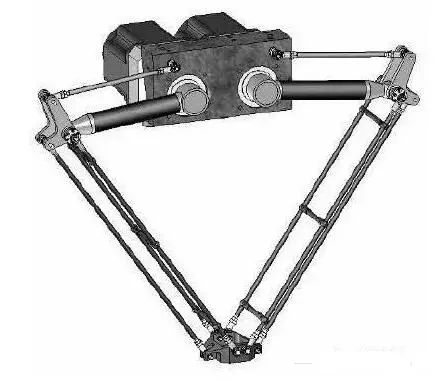

2由度并联机器人

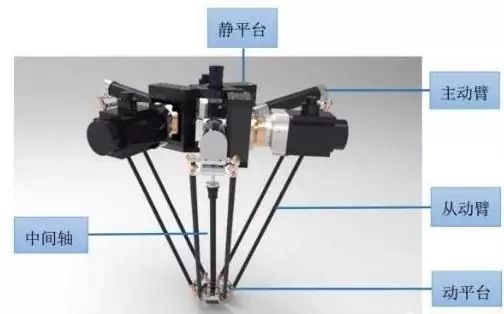

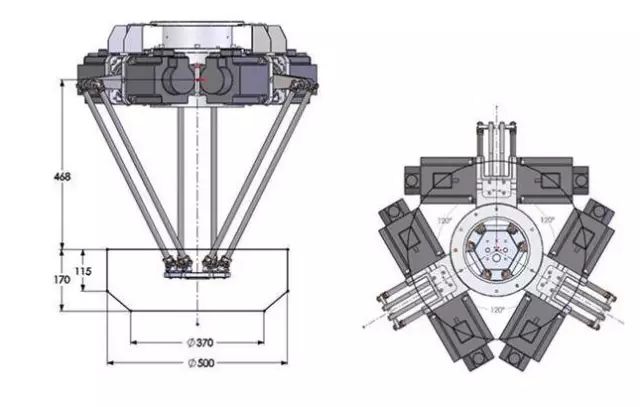

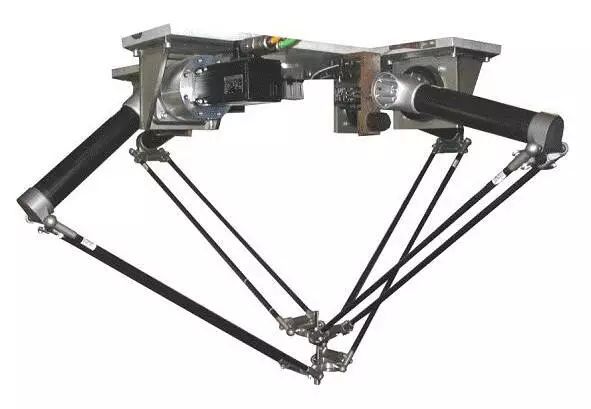

3自由度并联机器人

3自由度并联机构种类较多,形式较复杂,一般有以下形式:

  1. 平面3自由度并联机构,如3-RRR机构,它们具有2个移动和一个转动;

  2. 球面3自由度并联机构,如3-UPS-1-S球面机构,该类机构的运动学正反解都很简单,是一种应用很广泛的3维移动空间机构;

  3. 空间3自由度并联机构,如Delta并联机器人,这类机构属于欠秩机构,在工作空间内不同的点其运动形式不同是其最显著的特点。

  4. 还有一类是增加辅助杆件和运动副的空间机构。

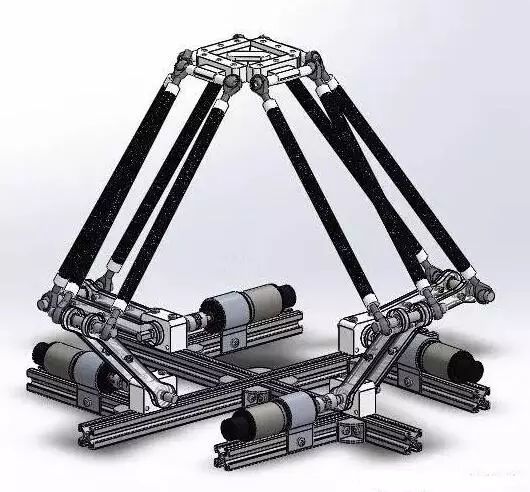

4自由度并联机器人

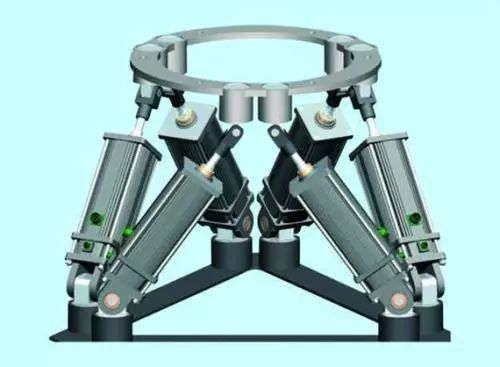

6自由度并联机器人

6自由度并联机构是并联机器人机构中的一大类,是国内外学者研究得最多的并联机构,广泛应用在飞行模拟器、6维力与力矩传感器和并联机床等领域。但这类机构有很多关键性技术没有或没有完全得到解决,比如其运动学正解、动力学模型的建立以及并联机床的精度标定等。



机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充。
