皇冠CAD（CrownCAD）建模教程：配电开关

在线解读『配电开关』的三维建模流程，讲解草图文字、拉伸凸台/基体、镜像、拉伸切除等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

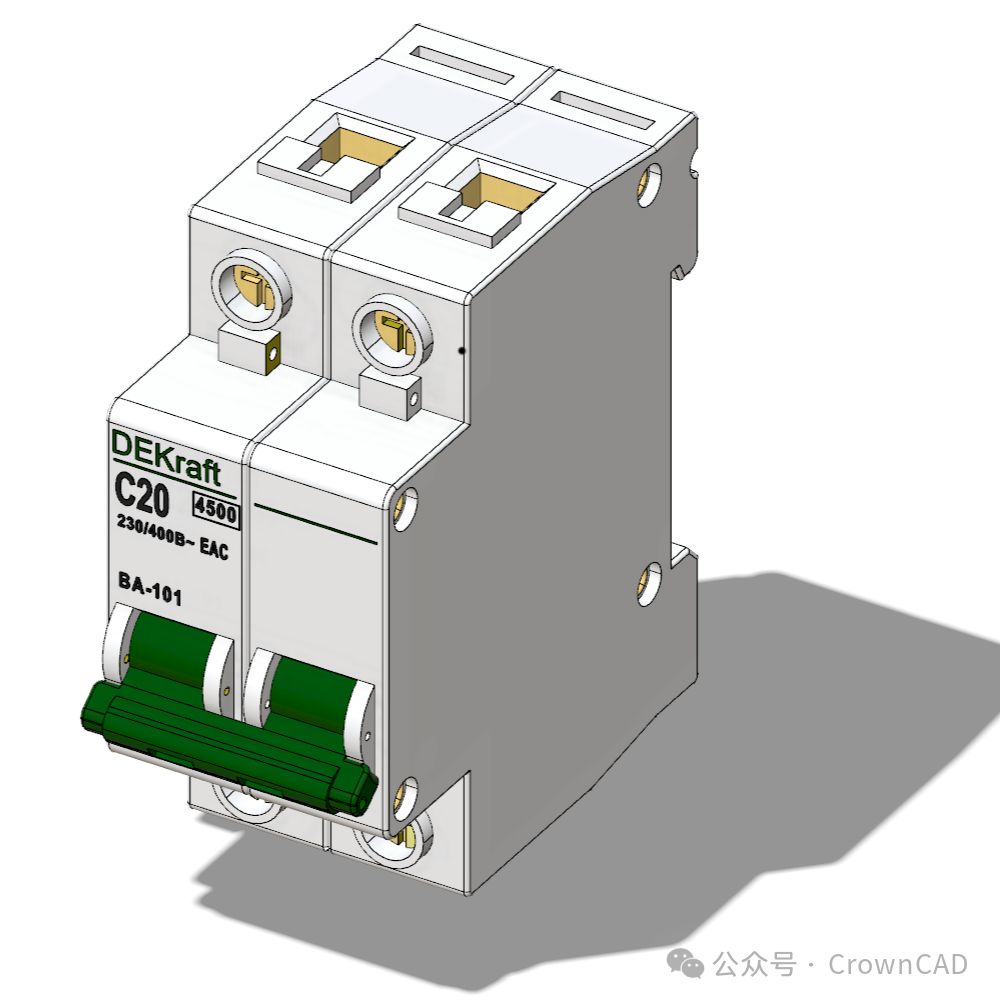

配电开关是电力系统中用于控制、保护和隔离电路的关键设备，是保障电力系统安全、稳定运行的基础设备，其性能直接影响供电可靠性和人身安全。

配电开关主体模型绘制：需注意三维模型中对称部分的外形构建，绘制时可以利用镜像命令。

配电开关模型外侧装饰绘制：需注意外侧装饰中的文字，绘制时可以利用草图文字命令。

功能—草图文字

用于在草图中生成文字。

点击文字命令，打开命令对话框。

• 选择点或线以确定文字位置。

• 在白色对话框中输入需要生成的文字。

• 根据需要将字体设置为加粗、斜体。

• 通过勾选“竖直翻转”和“水平翻转”，改变文字方向。

• 可以选择“左对齐、居中对齐、右对齐、两端对齐”4种对齐方式。

• 取消勾选“使用默认字体”，弹出字体相关设置项，选中需要修改的文字，进行字体设置。
