高压MOSFET/IGBT栅极驱动设计

电力电子技术与新能源

1天前浏览4

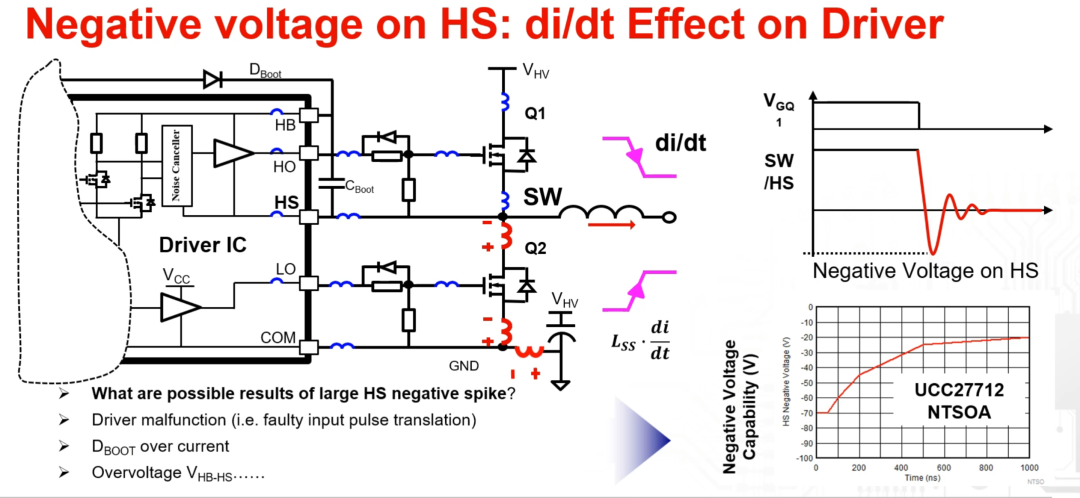

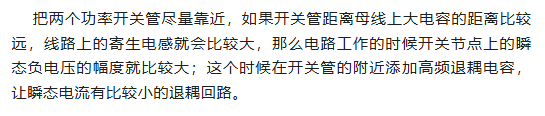

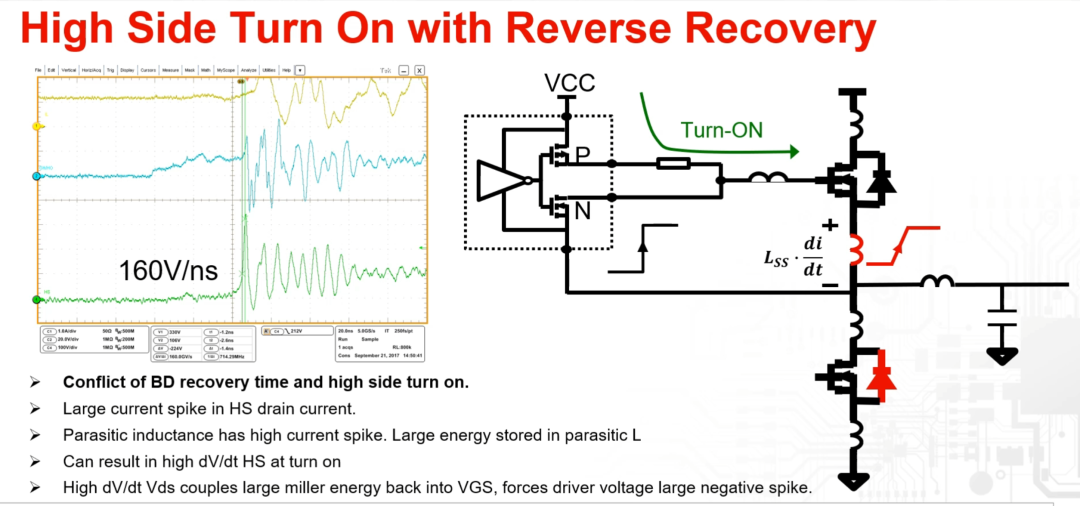

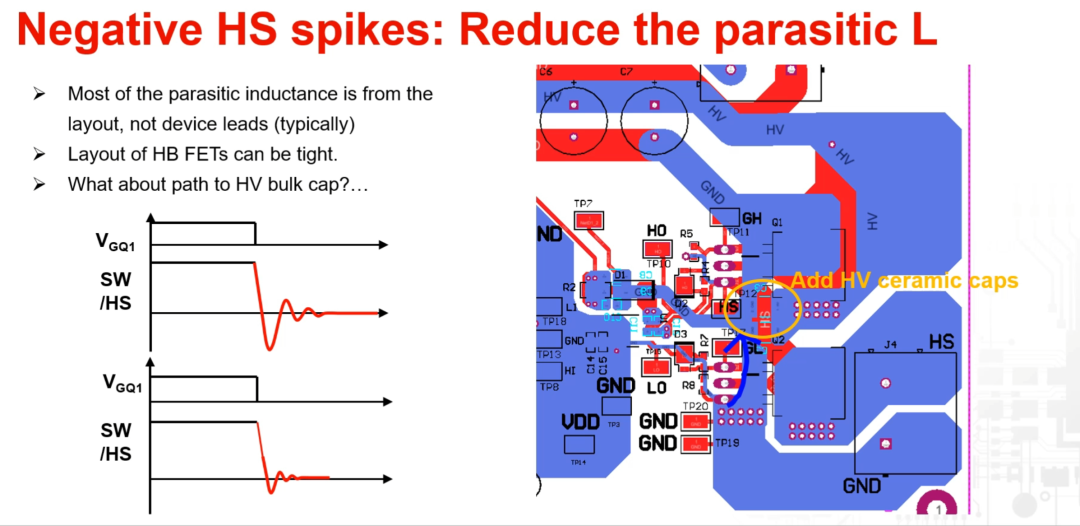

增加了两个退耦电容，开关节点的负电压幅度显著降低。

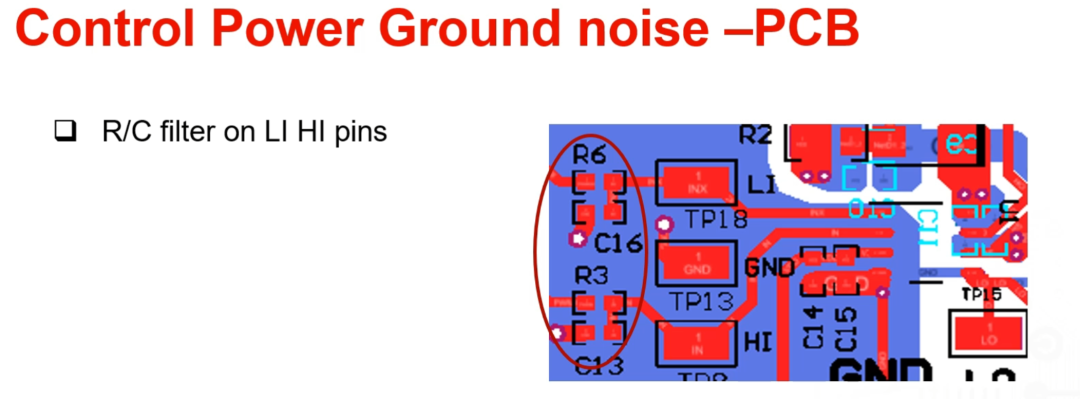

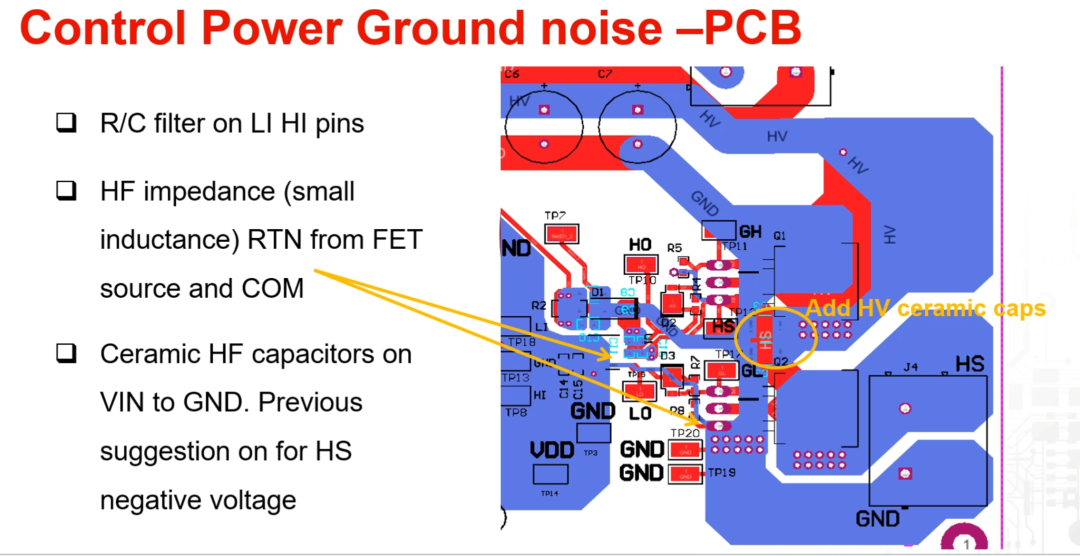

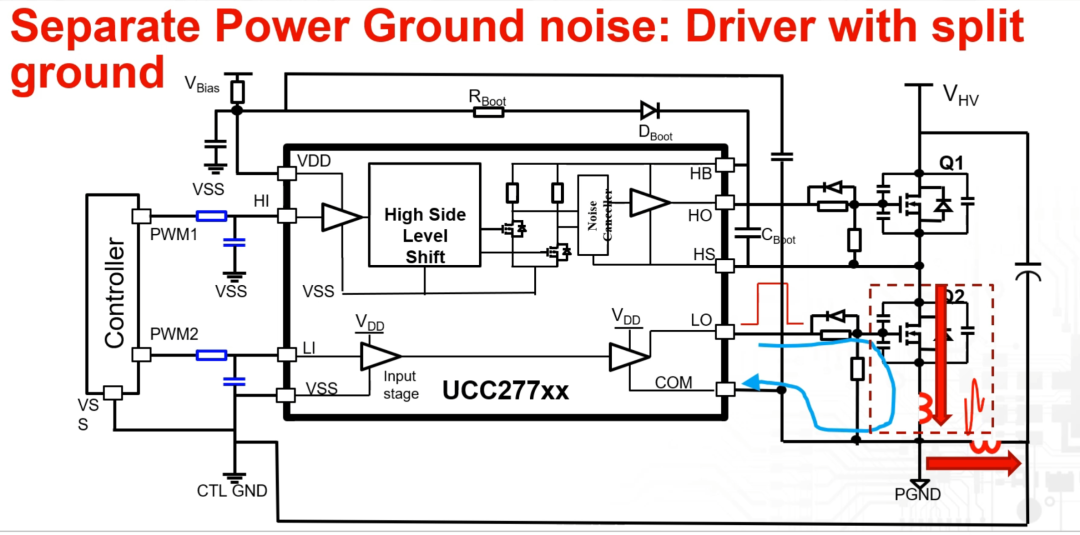

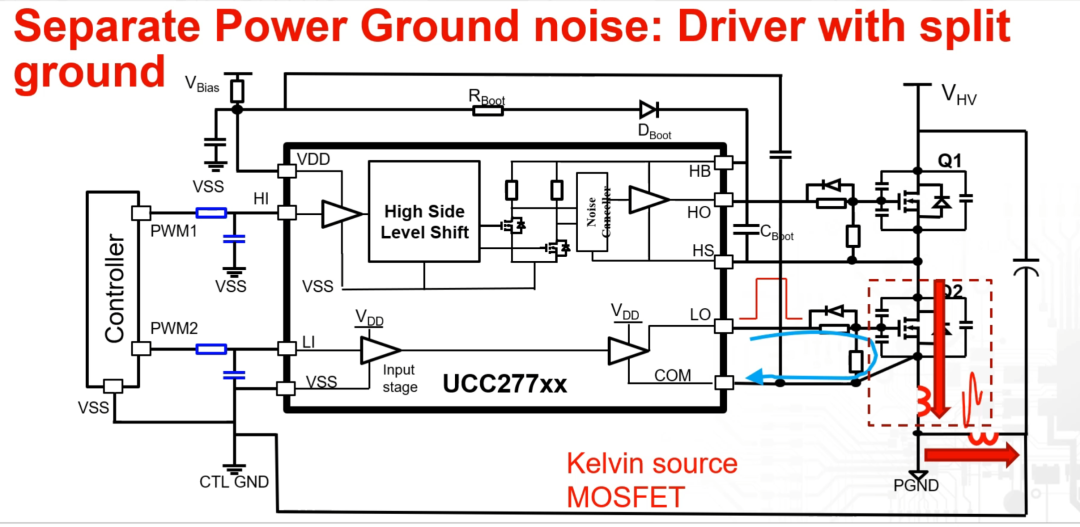

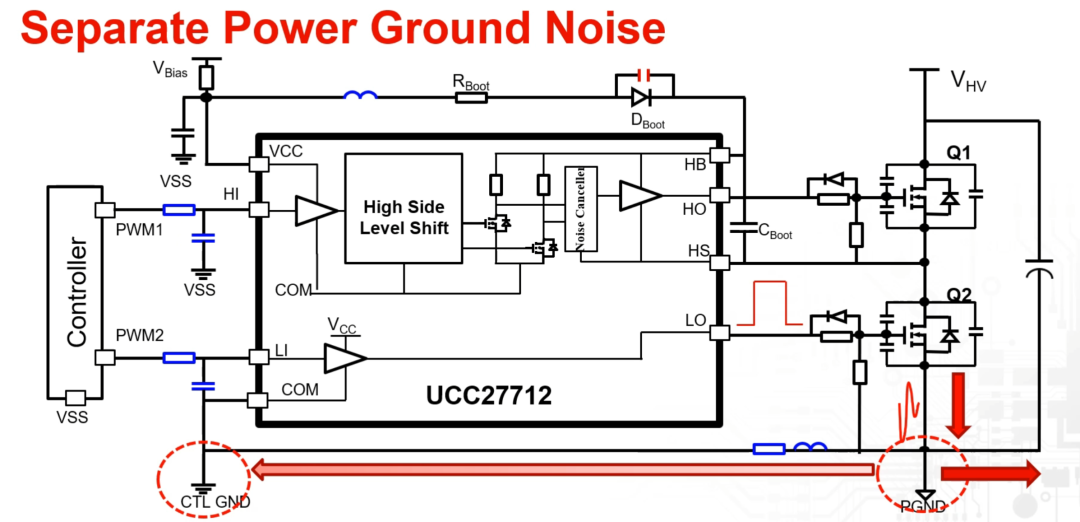

功率地与控制地之间增加一个适当的小电阻进行分开。

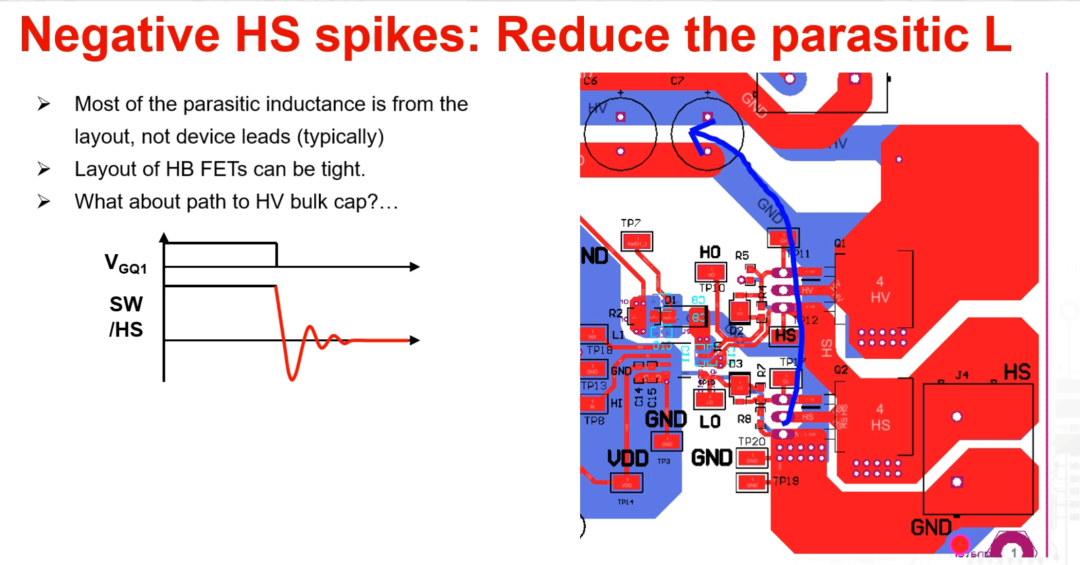

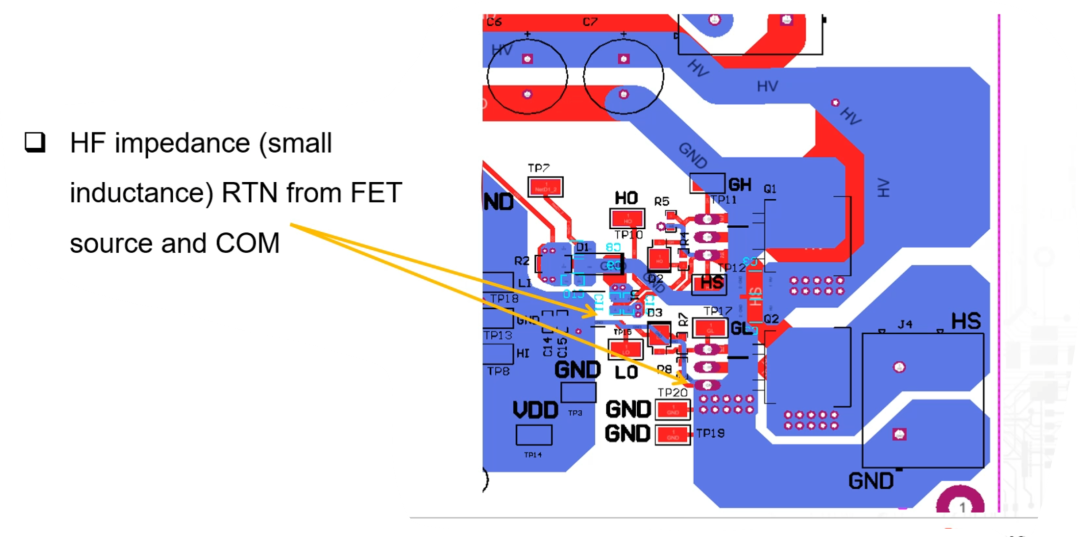

降低从功率MOS管的源极到驱动器COM端的寄生电感；

在VDD和GND之间添加高频陶瓷电容

说明：本文来源网络；文中观点仅供分享交流，不代表本公众号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。

来源：电力电子技术与新能源
