Optistruct焊缝疲劳分析

1月前浏览1032

焊缝疲劳是焊接结构在循环载荷作用下,焊缝及其热影响区(HAZ)逐渐产生裂纹并扩展,最终导致结构失效的现象。它是焊接结构最常见的失效形式之一,尤其在船舶、桥梁、压力容器、航空航天等领域需要重点关注。

焊缝疲劳的关键影响因素

1. 焊接缺陷

气孔、夹渣、未熔合、裂纹等缺陷会成为疲劳裂纹的起源点,显著降低疲劳寿命。

2. 应力集中

焊缝几何形状(如焊缝余高、咬边、焊趾角度等)导致局部应力集中,加速疲劳破坏。

3. 残余应力

焊接过程中产生的残余拉应力(可达材料屈服强度的70%以上)会叠加工作应力,促进裂纹扩展。

4. 材料性能

热影响区(HAZ)因高温可能发生晶粒粗化或脆化,降低抗疲劳性能。

5. 载荷类型

循环载荷的幅值、频率、应力比直接影响疲劳寿命。



焊缝疲劳的评估方法

1. S-N曲线法(应力-寿命法)

通过实验获得不同应力幅值下的循环次数,绘制S-N曲线。常用标准如IIW(国际焊接学会)的疲劳设计规范。

3. 有限元分析(FEA)

结合弹塑性模型模拟焊缝区域的应力分布,预测疲劳薄弱点。



提高焊缝疲劳寿命的措施

1. 优化设计

减少应力集中:采用平滑过渡的焊缝形状(如打磨焊趾、TIG重熔等)。

选择合理接头形式:避免十字接头,优先选用对接焊缝。

2. 控制焊接工艺

减少缺陷:通过严格工艺控制(如预热、层间温度管理)降低气孔、未熔合等缺陷。

焊后处理:锤击、喷丸强化引入表面压应力,抵消残余拉应力。

3. 材料选择

选用高韧性焊材,避免HAZ脆化(如低氢焊条、控轧控冷钢)。

4. 监测与维护

定期无损检测(如超声波、磁粉检测)早期发现裂纹。

对关键部位进行疲劳寿命监测(如应变片、声发射技术)。



     FE建模

当焊缝用于疲劳分析时,OptiStruct 中使用壳单元进行建模。对于不同的焊接形式,有不同的建模方法
在 FATSEAM 卡片的 WTYPE 中可以选择用于焊缝疲劳的类型。
Fillet推荐用 CQUAD4 建模,如果使用 CTRIA3 那么疲劳评估只会考虑焊趾部分。

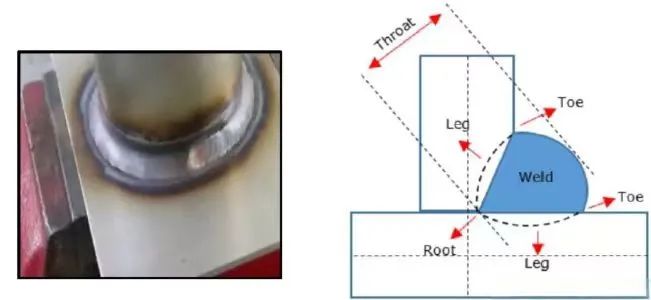

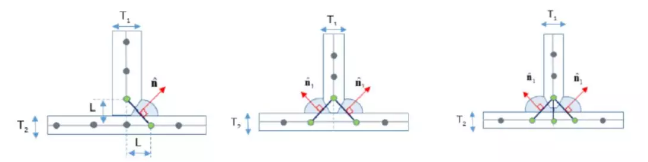

T型连接建模规则

注意:焊缝单元法向朝外。焊缝单元的厚度一般等于焊喉的尺寸约等于 1.414*L(对于上图中的第二个,一般推荐设置为 0.35*L)。
十字连接建模规则
需要在 FATSEAM 中额外指出为十字连接形式,另外建模时,需要具有对称性。
OVERLAP/LASER EDGE OVERLAP
建模规则
焊缝单元的厚度一般等于焊喉的尺寸。
疲劳评估位置
不同焊接形式,疲劳失效可能发生的位置也有所区别,对于上面介绍的几种类型,疲劳评估位置如下表中所示:

失效准则

OptiStruct 中计算焊缝焊点疲劳寿命的方法是基于 M. Fermér, M Andréasson, and B Frodin在Fatigue Life Prediction of MAG-Welded Thin-Sheet Structures 一文中提出的算法。该方法使用沿焊缝计算的节点力和力矩,以及焊趾处结构应力的解析表达式。 计算得到的应力与实验确定的 Wöhler 或 S-N 曲线一起使用。文中指出由膜力主导结构应力的“刚性”焊接接头具有比由弯矩控制结构应力的“柔性”接头更陡的 S-N 曲线。 观察到所有测试结果接近这两条 S-N 曲线之一。 弯曲应力与总结构应力(弯曲应力+膜应力)的比例可用于选择合适的 S-N 曲线。
两条 S-N 曲线
由膜力主导结构应力的“刚性”焊接接头的 S-N 曲线; 由弯矩控制结构应力的“柔性”接头更陡的 S-N 曲线。
插值确定实际 S-N 曲线
那么这条插值曲线是如何确定的呢?
SR1_i = [SR1_m + (SR1_b - SR1_m) IF]
这里引入参数 IF 实现两条曲线内的线性插值。当 IF = 0 那么用的是 membrane 的 SN 曲线,而 IF=1 则用的是 bending 的 SN 曲线。
得到了这条插值的曲线后,还需要根据不同情况对其进行修正。
厚度修正
焊缝的SN曲线是在特定厚度下得到的,而分析对象可能是任意厚度,所以需要对SN曲线进行修正。
TREF/TREF_N 是材料参数,通过 PFATSMW 给出;通过 FATPARM 开启厚度修正。
平均应力修正
支持 FKMMSS 平均应力修正。

区分为4个区域,1、4不修正。
例子

下面将通过一个具体例子来介绍如何在 OptiStruct 中进行焊缝疲劳计算的过程,以及会用到的卡片。
焊缝疲劳的整个卡片组成如下:
① 单元类型属性指定:FATDEF-FATSEAM-PFATSMW
② 控制参数:FATPARM-SMWLD

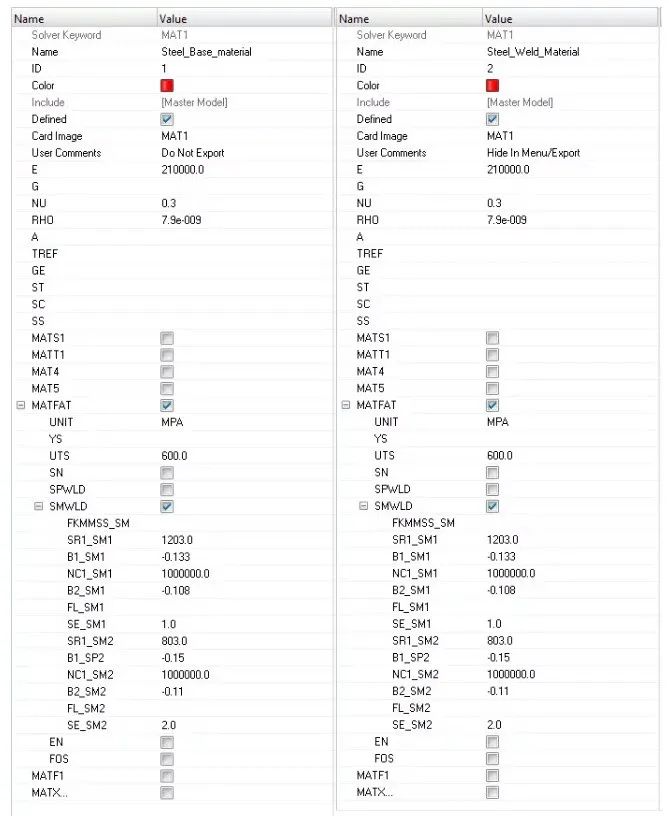

③ 料sn曲线:MATFAT-SMWLD
④ 荷曲线和一般情况一致

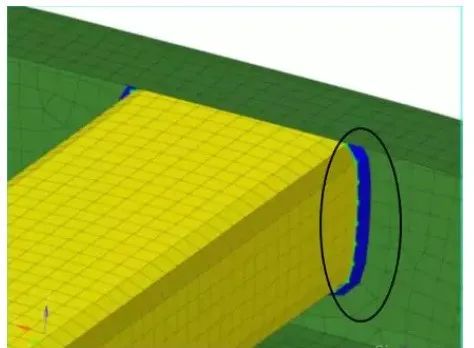

这里我们用到的模型如下,考察焊缝部位的疲劳寿命:
建模
定义疲劳单元

控制参数FATPARM(sn曲线修正等)

来源:仿真老兵
