- 适创科技1月前发布了帖子一个换热系数，能算准完整的凝固过程吗？ 在铸造仿真中，温度场是一项基础结果。

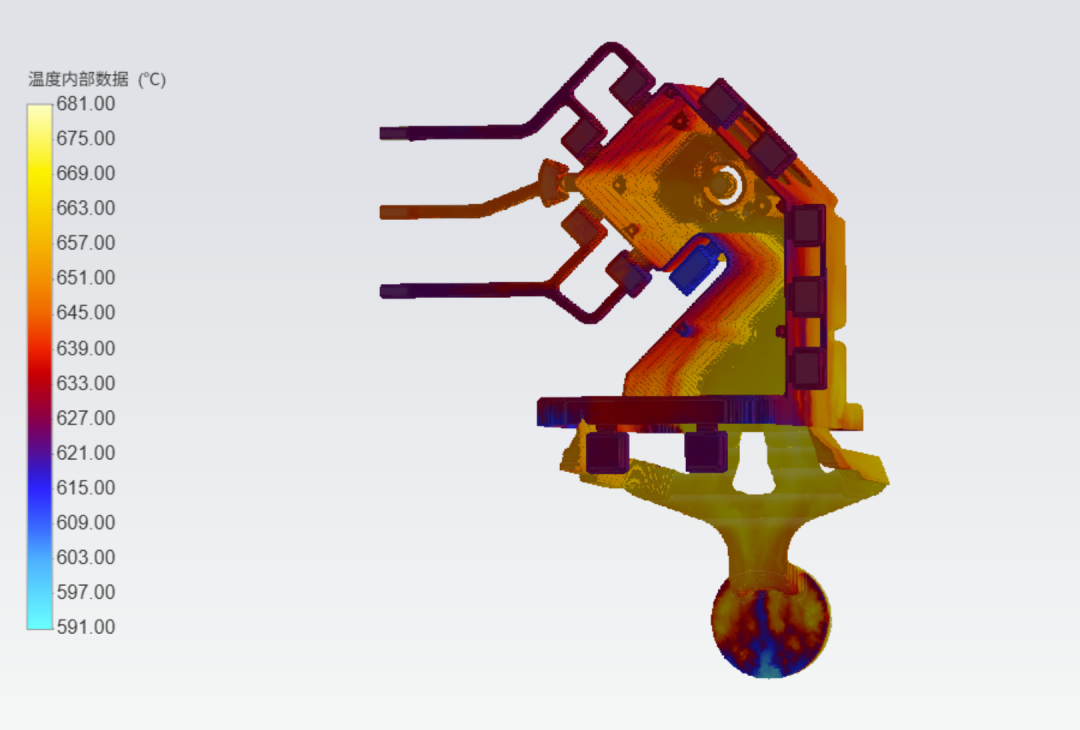

铸件何时开始凝固、哪个区域最后凝固、热节形成在哪里，以及缩孔、缩松等缺陷可能出现在哪些位置，都与温度场密切相关。而影响温度场准确性的关键因素之一，正是铸件与模具之间的界面换热。
01
被“固定”的换热系数
在不少铸造仿真中，铸件与模具之间的界面换热，通常被简化为一个固定的换热系数。
参数设定后，便要描述从高温金属液进入型腔，到凝固相变，再到铸件冷却收缩的整个过程。
但真实生产中，界面换热始终处于变化之中。
浇注初期，高温金属液与模具表面紧密接触，热量迅速传递。随着凝固推进，铸件发生相变和体积收缩，铸件与模具之间可能逐渐形成空气间隙，接触面积与接触压力也会随之改变。
即使处于同一时刻，铸件不同位置的温度、压力和凝固状态也并不相同，界面换热能力自然不会完全一致。
因此，一个固定的换热系数，很难同时准确描述浇注初期、固液两相区和凝固后冷却阶段的热交换行为。
如果换热系数偏大，仿真中的热量散失会过快：温度曲线下降过早，凝固平台提前结束，预测凝固时间也会缩短。反之，若换热系数偏小，模拟降温速度又会慢于实际，温度长期偏高，凝固平台被拉长，凝固时间可能被高估。
工程师可以不断调整参数，寻找一个“全程平均值”。但这种折中设置往往只能顾及某一阶段：固态冷却阶段刚刚对上，浇注初期或固液两相区又可能出现新的偏差。
而固液两相区，恰恰是缩孔、缩松、裂纹和偏析等缺陷形成的关键阶段。反复试调不仅耗时，也高度依赖个人经验。
02
让换热系数“动”起来
面对动态变化的界面换热，智铸超云3.0提供了4D界面换热与温敏曲线两种设置方式。
两者采用不同建模路径，让界面换热摆脱固定经验值的限制，更真实地反映铸件凝固过程中不断变化的热交换行为。
4D界面换热：动态计算换热系数

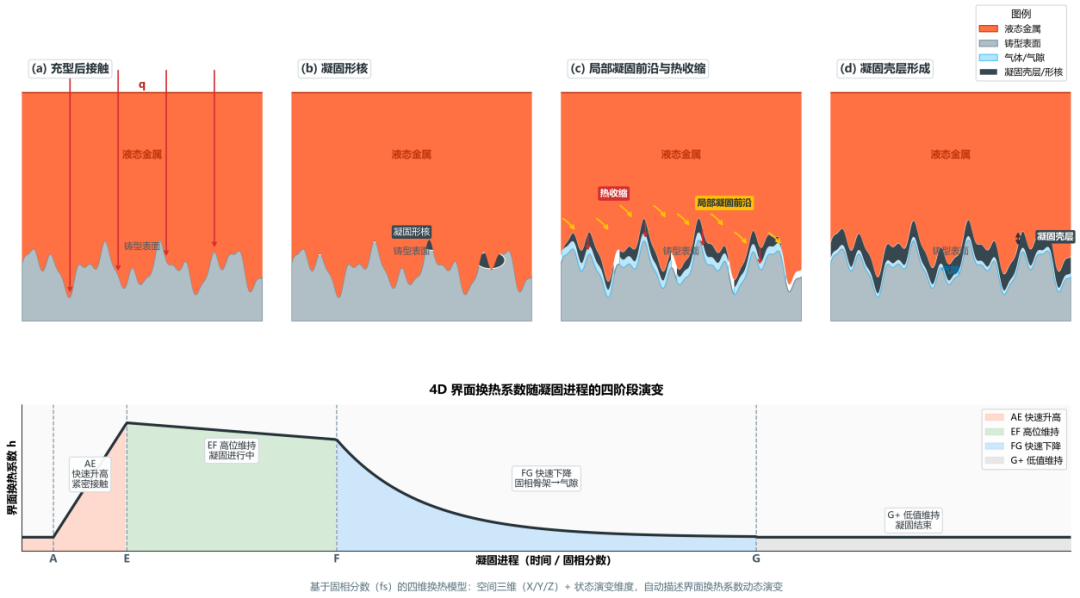

智铸超云3.0的4D界面换热模型，引入空间位置与凝固状态演变的多维换热建模思路。
计算过程中，系统会结合实时温度、压力、接触状态等数据，动态计算铸件与模具之间的界面换热系数。无需人工预设固定值，换热系数可随铸件凝固、收缩和界面接触状态的变化自动调整。
传统常量换热描述的是一个“平均状态”；4D界面换热关注的则是不同位置、不同阶段下，铸件与模具究竟如何交换热量。

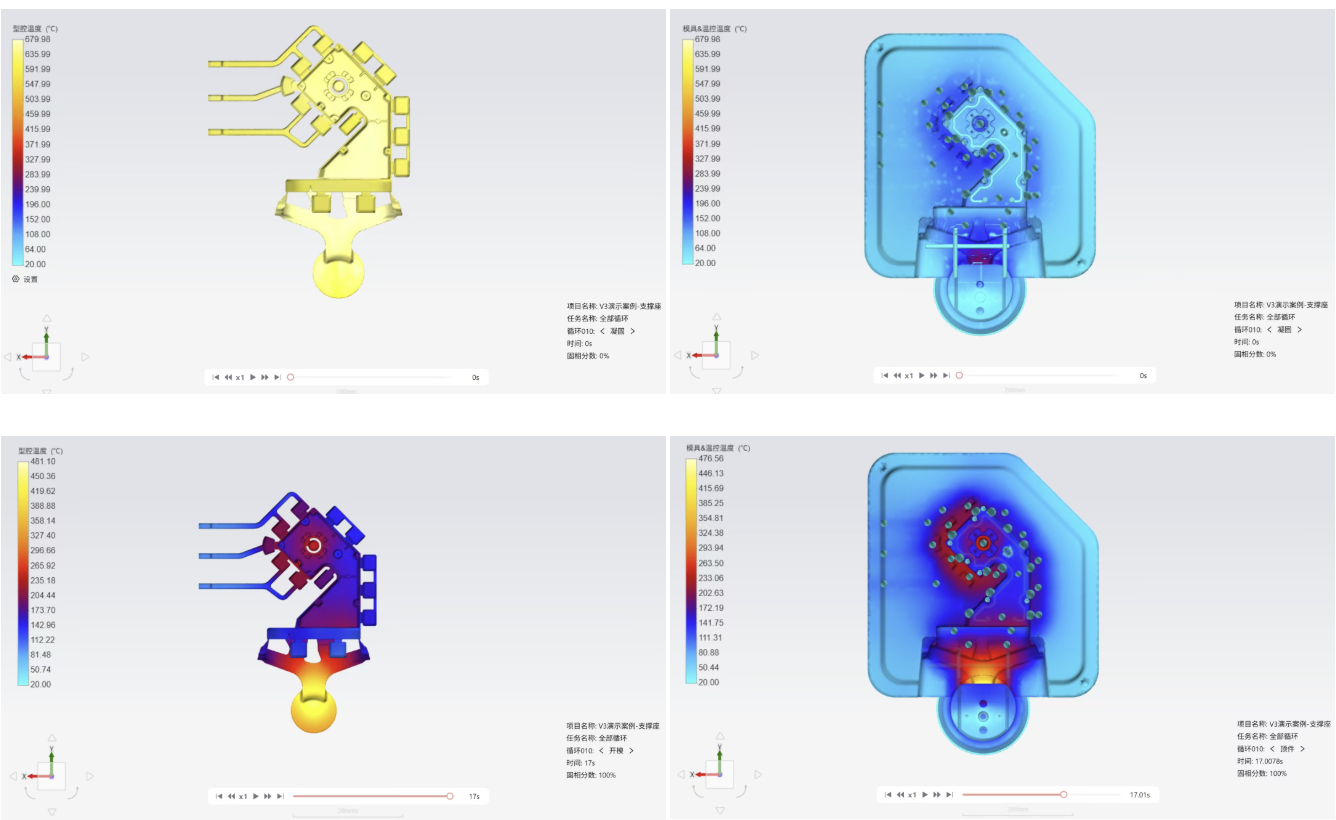

这一功能尤其适用于高压铸造等凝固速度快、界面状态变化剧烈的工况。面对壁厚差异明显、局部热节集中或模具冷却系统复杂的产品，动态换热模型能够更细致地描述各区域热交换差异，为凝固分析提供更接近真实物理状态的边界条件。
温敏曲线：描述不同温度下的换热变化
对于已有试验或生产数据的企业，智铸超云3.0还提供温敏曲线功能。

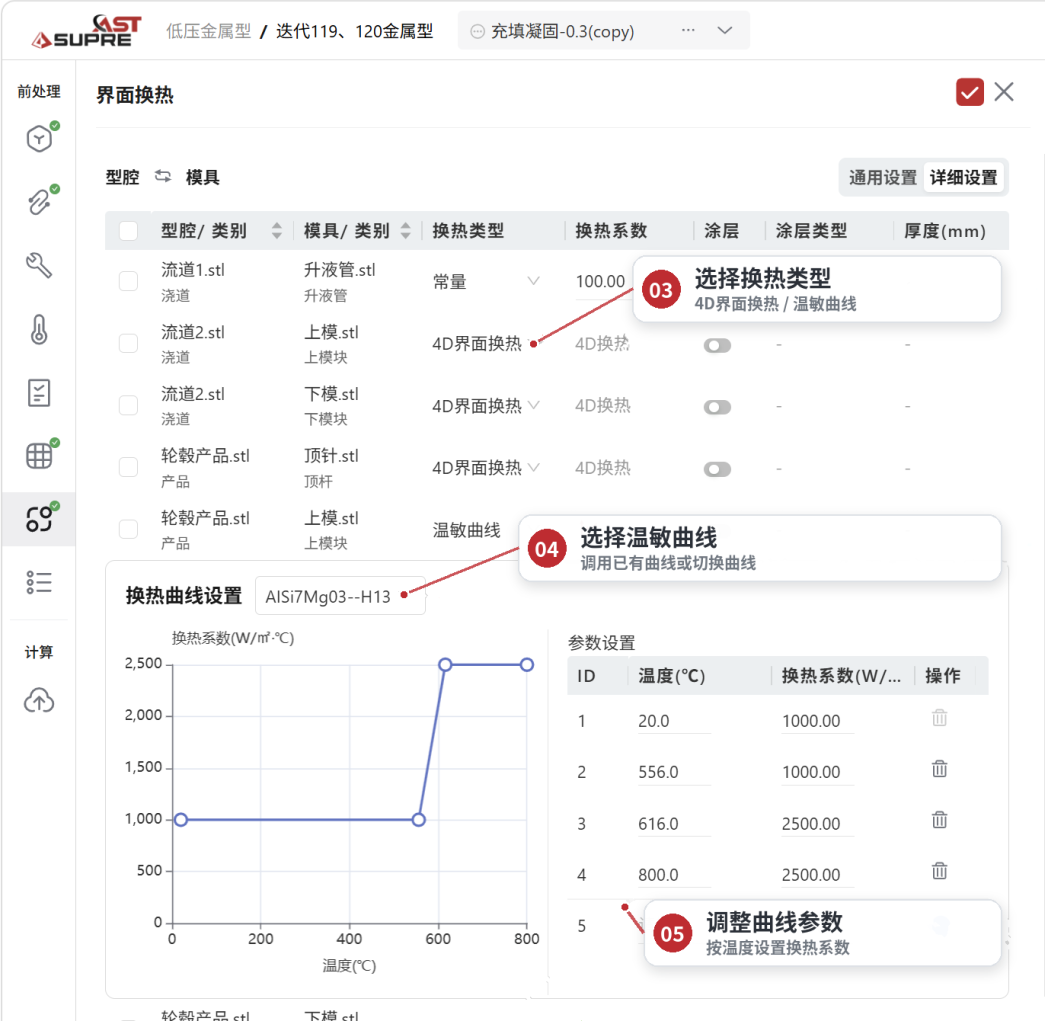

用户可直接调用系统换热曲线库，也可根据实际数据，自定义换热系数随温度变化的关系曲线。型腔与模具、砂芯与型腔等不同界面，均可根据实际工况分别配置。
与固定换热系数相比，温敏曲线能够分段描述浇注初期、固液两相区和固态冷却阶段，使各阶段采用更符合实际情况的换热参数。
以低压铸造车轮为例，轮辋、轮辐和轮毂区域的结构及壁厚差异明显，局部存在厚大热节，模具内部又分布着复杂冷却管路。采用常量换热时，很难同时兼顾各区域、各凝固阶段的换热差异。

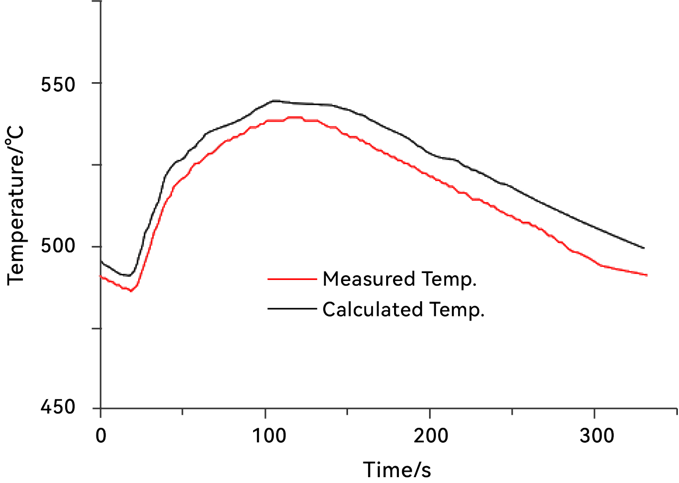

采用与实际工况相匹配的温敏曲线后，换热系数可随温度变化进行调整，分别描述浇注初期的快速降温、固液两相区的凝固平台以及凝固结束后的缓慢冷却。案例对比显示，仿真温度曲线在完整工艺时间内更接近传感器实测结果，为凝固时间、热节位置和缩孔缩松风险判断提供更可靠的温度场基础。

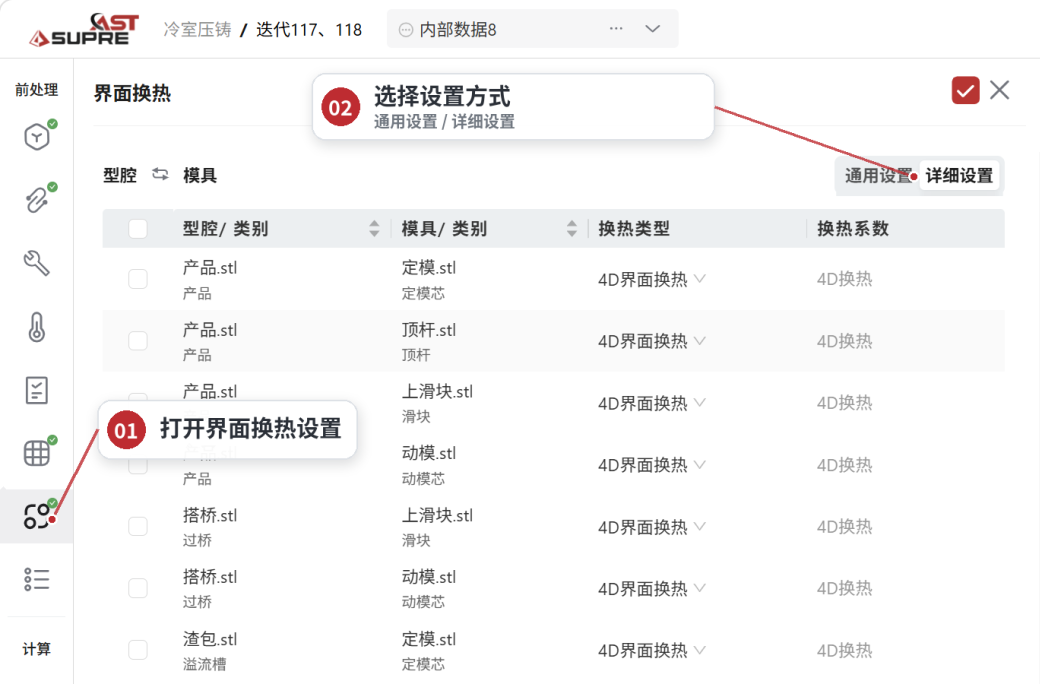

使用时，可进入智铸超云3.0前处理的界面换热设置，根据铸造工艺、产品特点和数据基础选择相应方式。对于已有实测数据的项目，还可将计算温度与传感器测温曲线对照，持续校准并沉淀适用于企业自身产品的标准换热参数。
03
精益制造的凝固仿真新解
今天的铸造行业正在快速变化。大型一体化压铸件不断突破尺寸与复杂度边界，新材料加快导入，产品开发周期持续压缩；与此同时，轻量化、质量一致性和精益制造的要求也在同步提高。
面对更大、更复杂、材料体系不断变化的铸件，仅靠个人经验反复试调参数，已越来越难支撑快速迭代的项目节奏。昨天验证过的换热系数，放到今天的新产品上，未必仍能得到同样可靠的结果。
换热系数看似只是前处理中的一个参数，实际却贯穿整个凝固计算过程。一旦换热设置偏离实际，后续的温度场、凝固时间、热节分布和缺陷预测都会受到影响。

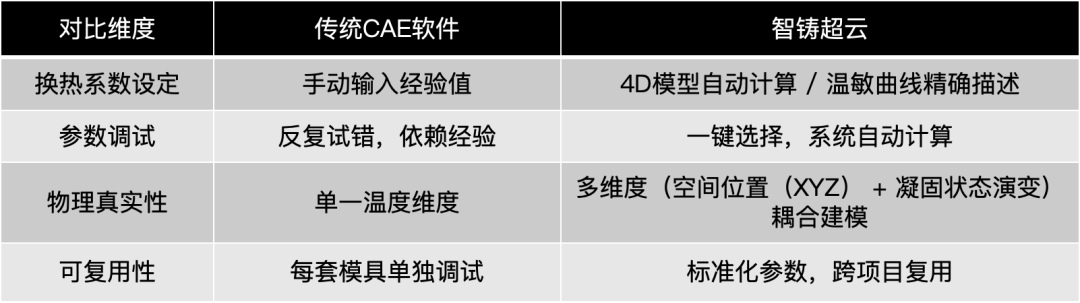

智铸超云的4D界面换热与温敏曲线功能，正是为了让换热参数跟上这些变化。
4D界面换热由求解器根据计算过程中的界面状态动态求解；温敏曲线则允许用户依据温度变化规律和实测数据建立换热关系。企业可结合铸造类型、产品特征和已有数据基础，选择更适合的建模方式。
铸件越做越大，材料越换越新，我们需要可靠的工艺经验，更需要基于真实物理过程
