仿真实践|大型转子锻件水淬6小时,如何化解心部未淬透风险?

22天前浏览301


水淬时,只要入水时间足够长、出水时表面温度足够低,就意味着冷却已经充分吗?


>>对于厚大截面锻件,这个判断并不可靠。



表面与循环水直接换热,可以在短时间内快速降温;心部热量却需要经过漫长的传导路径才能向外释放。


因此,当表面已经接近水温时,心部仍可能处于关键相变温区;两者之间可能形成数百摄氏度的温差,也可能经历完全不同的相变路径。


本案例的对象是一件大型饼类转子锻件。


按照原有工艺,工件需在16 ℃工业循环水中连续冷却6 h。问题在于:6 h之后,心部在800~500 ℃关键相变温区内的冷却能力是否达标?淬后组织能否稳定满足要求?如果原方案存在风险,又应该如何优化?




针对这些问题,SupreForm 建立瞬态传热分析,将温度场、典型位置温度历程、冷却速率与材料CCT曲线关联起来,建立工艺判定与优化闭环。


01

背景与难点


该转子锻件材料为26ХН3М2ФА,外径Φ2912 mm、厚度1100 mm。在860±10 ℃保温不少于25 h,随后以水平姿态完全浸入16 ℃工业循环清水,在约0.5~0.8 m/s的强制水流中冷却6h。


对于单件价值高、制造周期长的大型锻件,一次淬火失效就可能带来返工、延期,甚至整件报废。因此,工艺风险必须尽量前移识别。


难点一 |表层与心部冷却不同步


工件表面、过渡区域与心部的传热距离不同,冷却前沿只能由外向内逐步推进。出水时的表面温度,无法证明心部已经获得足够的温降。


难点二 |温度云图不能直接回答“是否淬透”


温度云图可以显示“冷热分布”,不能直接回答关键相变温区是否达标;淬火是否充分,真正需要关注的是温度历程穿越关键相变区时的速度,以及由此对应的组织转变,即需要把温度历程叠加CCT 图。


难点三 |强化冷却不能只靠经验加码


延长时间、提高流速或加强搅拌都可能改善心部冷却,却也会改变瞬时温差、组织梯度以及应力风险。因此,优化方案必须在同一模型中复算,才能确认优化确实命中了问题。


02

仿真方案


依据工件的轴对称特征,SupreForm建立二维轴对称瞬态热传导模型,保留凸台、圆角和凹槽等关键几何特征。整体网格尺寸约30 mm,并在几何过渡区域局部加密,以兼顾特征表达与求解效率。材料热导率、比热容等关键热物性按温度相关函数输入。

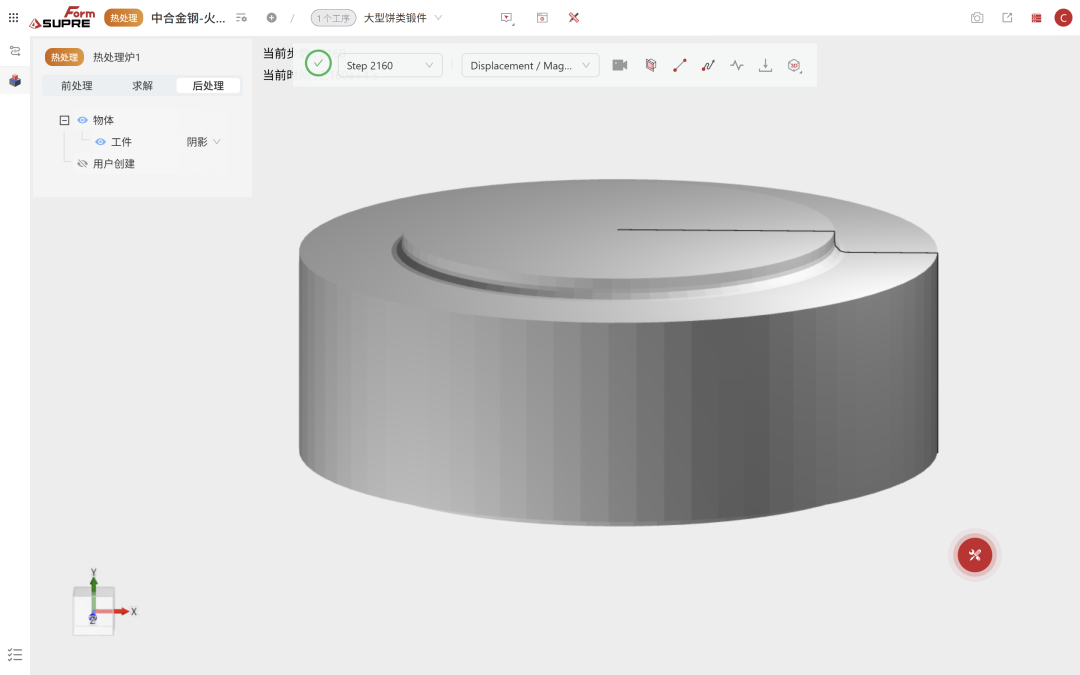

图1  大型转子锻件几何模型

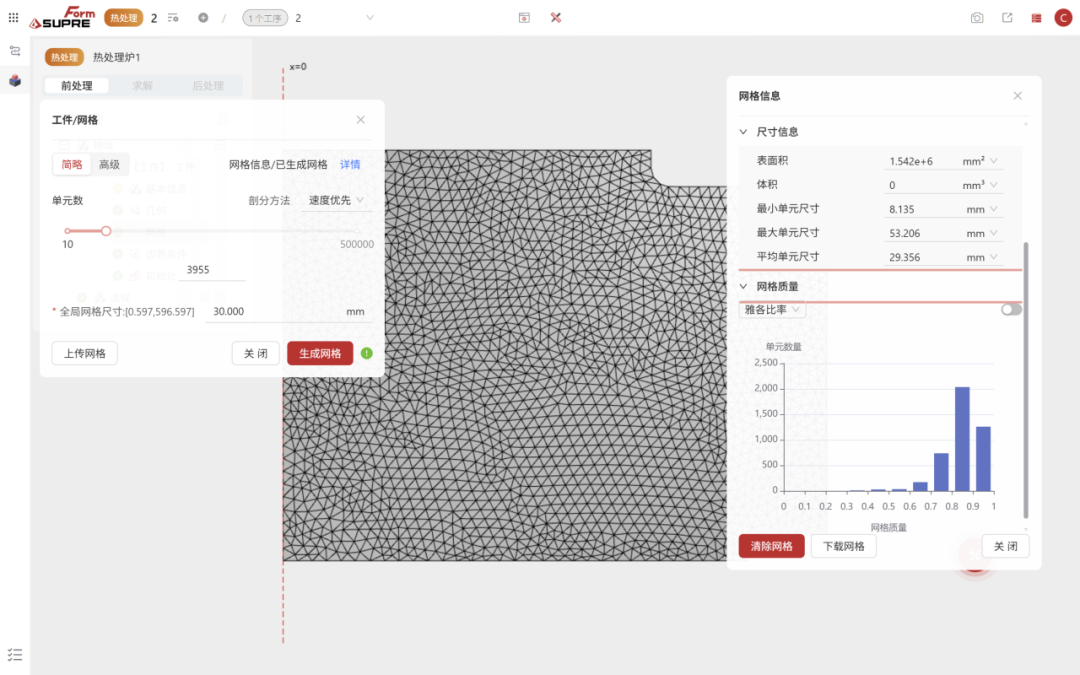

图2  轴对称网格划分与质量检查


水淬边界并非设置为一个固定换热系数,而是采用随表面温度变化的非线性换热系数,覆盖高温蒸汽膜、核态沸腾和低温强制对流三个阶段,更接近工件从高温入水到低温冷却的实际换热过程。


模型设置初始温度860 ℃、水温16 ℃、循环水流速0.5~0.8 m/s和冷却时间21600 s。


评价位置分别设在表层、中间区域与几何中心心部。除了输出全域温度场,还提取三个典型位置的温度—时间曲线、瞬时冷却速率及800~500 ℃平均冷却速率,并将温度历程叠加到材料CCT曲线上。

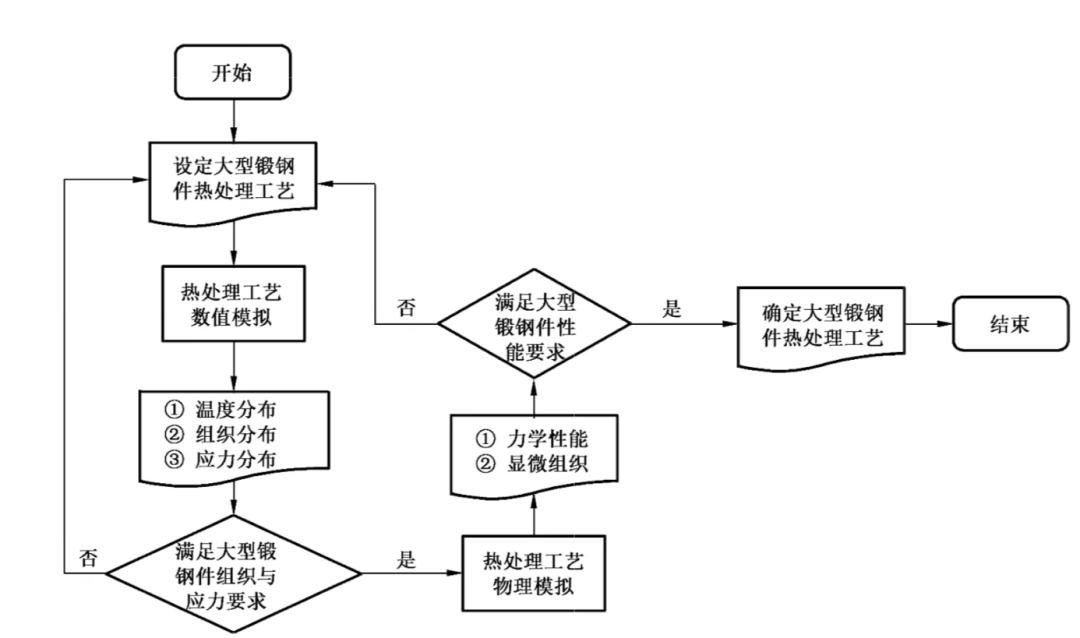

图3  大型锻钢件热处理工艺模拟与迭代流程(GB/T 37586—2019)


结合该项目及国标(JB/T 9211和GB/T 13320—2025)淬火后的微观组织规定,本次判定采用三项工程门槛:

  • 关键位置v₈₀₀₋₅₀₀不低于0.050 ℃/s;

  • 马氏体体积分数不低于85%;

  • 贝氏体、铁素体与珠光体体积分数之和不高于15%。


03

关键发现


仿真结果首先揭示了显著的热响应滞后。入水10 s时,表层温度已由860 ℃降至约718.82 ℃;510 s时进一步降至118.56 ℃,而同期心部仍为859.99 ℃。前500 s内,表层与心部温差已超过740 ℃,说明厚大截面形成了显著的热响应滞后。

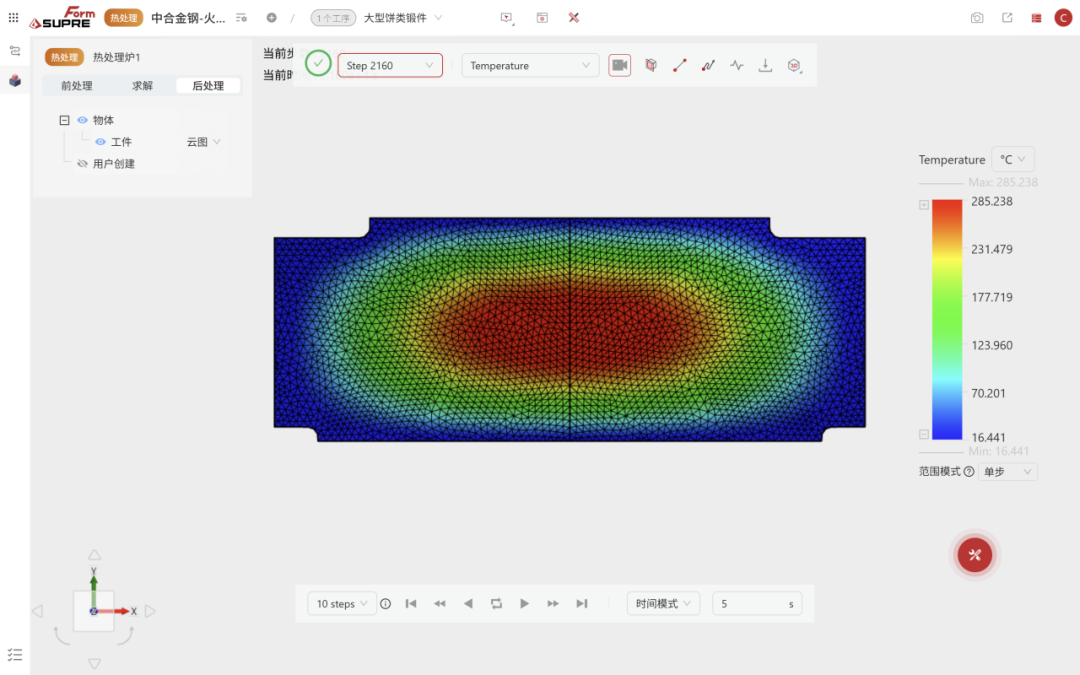

左:原始方案-200.2 min(全局最高温度 534.79 ℃)

右:原始方案 - 360 min(全局最高温度 285.24 ℃)

图4  原始水淬方案的温度场演变


随着冷却继续,低温区从表面向内部扩展,高温核心逐渐缩小。直到6 h结束,表层典型点已降至20.05 ℃,接近水温;中间区域为129.72 ℃,心部仍为174.25 ℃。如果只观察工件表面,很容易得出“已经冷透”的结论,但内部温度历程显示,厚大截面的冷却远未同步


依据工件的轴对称特征,SupreForm建立二维轴对称瞬态热传导模型,保留凸台、圆角和凹槽等关键几何特征。整体网格尺寸约30 mm,并在几何过渡区域局部加密,以兼顾特征表达与求解效率。材料热导率、比热容等关键热物性按温度相关函数输入。

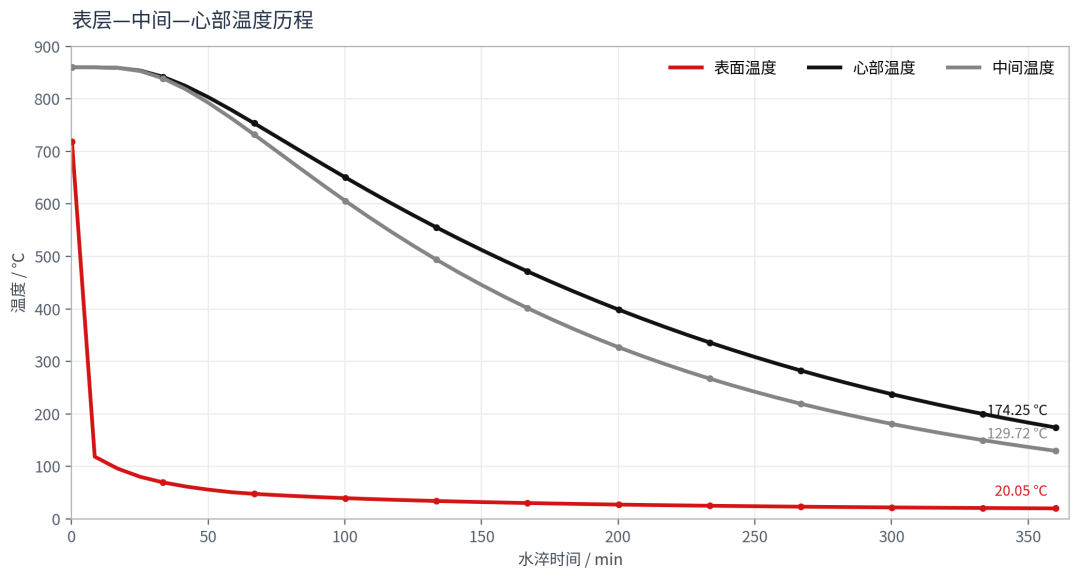

图5  表层、中间区域与心部温度历程


瞬时冷却速率进一步说明了不同位置的响应时序。表层在入水初期承受最大的冷却强度,10 s时约为1.2005 ℃/s,随后快速衰减;中间区域和心部受热惯性控制,约在4510 s,也就是75 min前后,才出现相对较高的冷却强度。

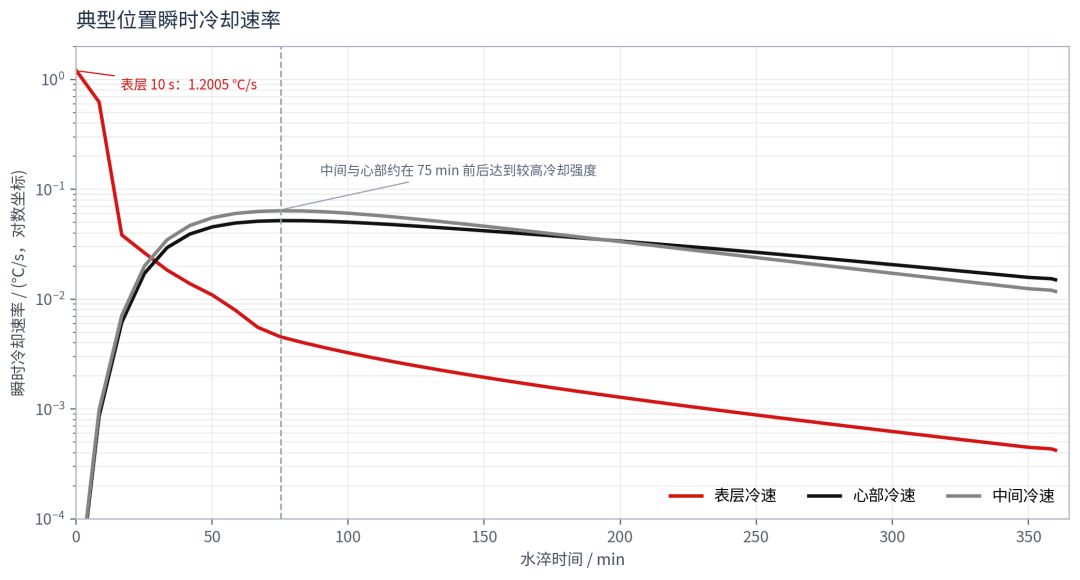

图6  三个典型位置的瞬时冷却速率(纵轴为对数坐标)

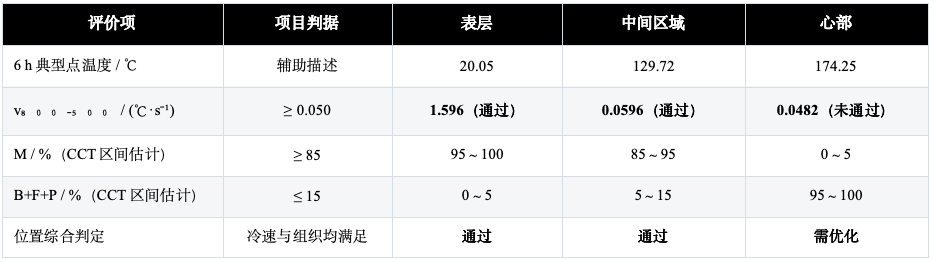

真正决定工艺判定的,是温度路径穿越800~500 ℃区间时的平均冷却能力。原方案下,表层和中间区域的v₈₀₀₋₅₀₀分别为1.596 ℃/s和0.0596 ℃/s,均达到0.050 ℃/s门槛;心部仅为0.0482 ℃/s,略低于门槛。




结合 CCT 路径,表层预计形成 95%~100% 的 M,中间区域约 85%~95%,而心部仅约0%~5%。采用保守区间判定,风险集中在心部:其冷却能力和组织构成均不能稳定满足项目要求。


04

工艺闭环


针对心部换热不足,优化方案保持初始温度、水温、入水方式和6 h冷却时间不变,将循环水流速提高50%,由0.5~0.8 m/s调整为约0.75~1.2 m/s,以强化表面对流换热,推动冷却前沿更快向内部推进。

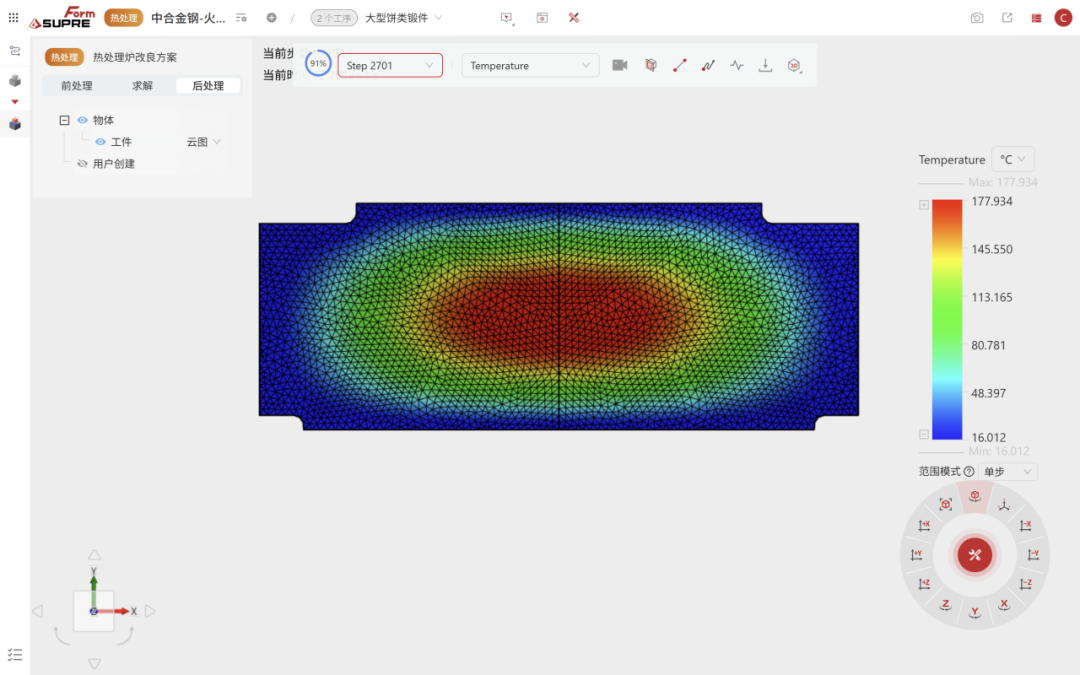

图7  优化方案-约 360 min 的温度场

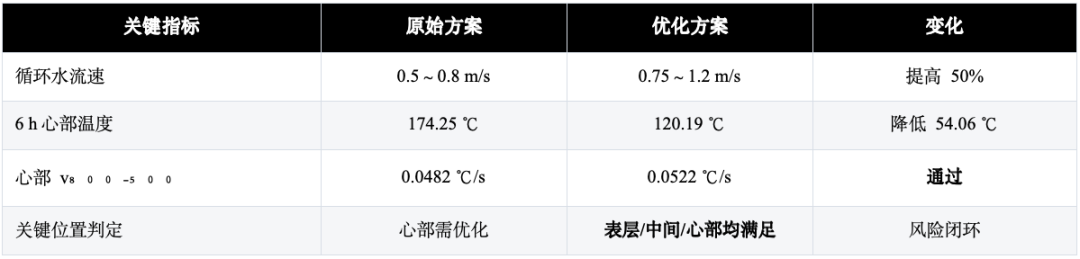

复算结果显示,优化后6 h时,表层、中间区域和心部典型点温度分别降至16.23 ℃、60.56 ℃和120.19 ℃。其中,心部温度较原方案下降54.06 ℃;心部v₈₀₀₋₅₀₀由0.0482 ℃/s提高到0.0522 ℃/s,越过0.050 ℃/s门槛。




依CCT路径复核也表明,三个关键位置的组织预测均进入项目要求范围。

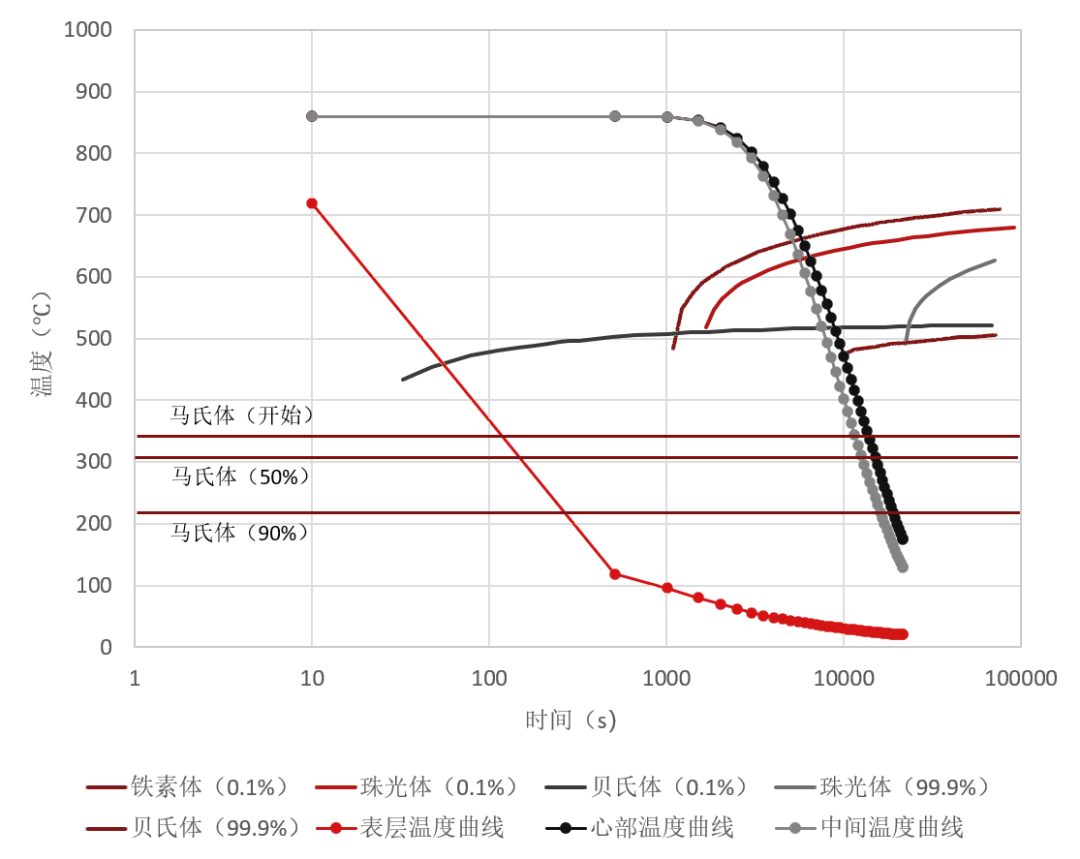

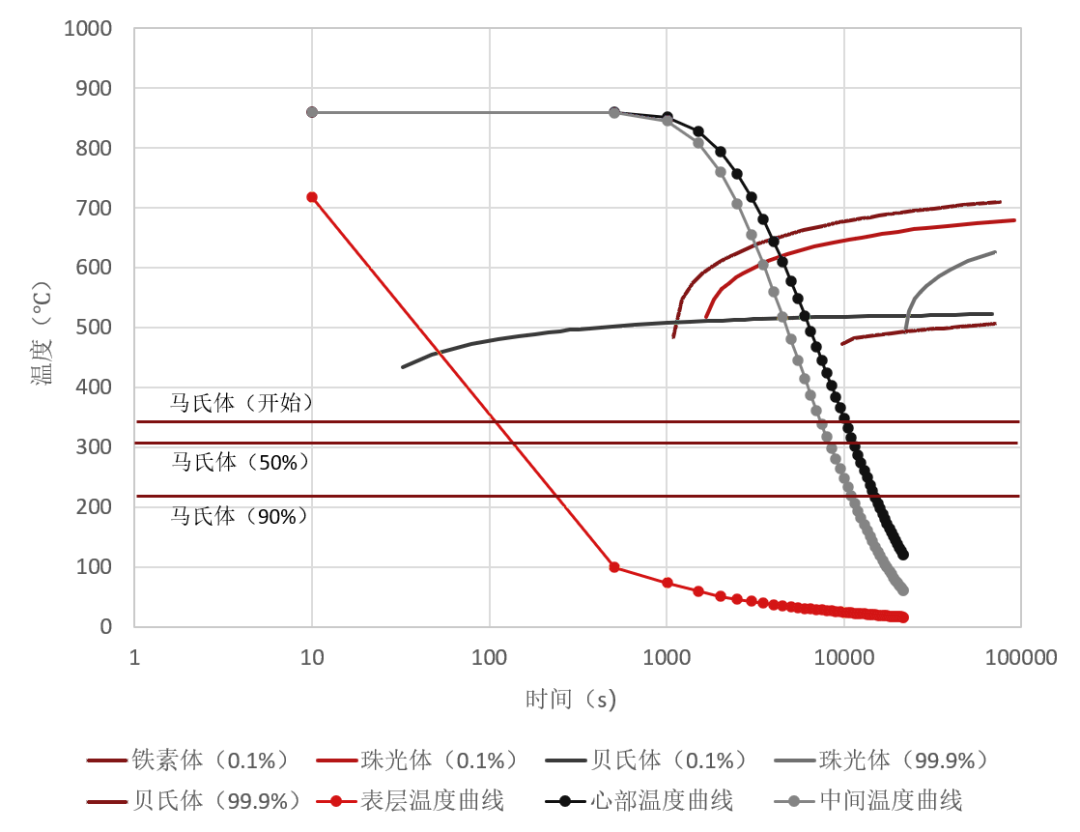

左:原始方案的CCT冷却路径复核

右:优化方案的CCT冷却路径复核

图8  优化前后CCT冷却路径复核对比


需要注意的是,流速提高并不等于现场所有位置都能获得同等强化。实际实施时,还应结合水池流场检查搅拌均匀性,避免局部高速流引入新的温度与应力不均;同时通过热电偶、金相与硬度检测对仿真结果进行校核。


05

总结


SupreForm通过温度场、冷却速率和CCT路径的联动分析,在实物试淬前识别出原始方案的心部风险,并用同一模型验证了强化循环水流后的改善效果。让一次代价高昂、结果滞后的实物验证,前移为可预判、可优化、可验证的工艺决策。对于尺寸越大、热惯性越强、试错成本越高的锻件,这种前移所带来的价值也越明显。


对工艺工程师而言,风险位置、发生阶段和可调参数被量化,经验判断由此转化为能够复算和比较的工艺方案;对质量与客户评审而言,温度场—冷速—组织预测形成了可追溯的判定依据;对企业而言,同一模型还可继续比较不同水温、流速、搅拌方式、入水姿态与冷却时长,减少盲目试制和重复调整。



*参考依据:GB/T 37586—2019《大型锻钢件热处理工艺模拟技术规范》、GB/T 37435—2019《热处理冷却技术要求》、GB/T 12603—2019《金属热处理工艺分类及代号》、JB/T 9211《中碳钢与中碳合金结构钢马氏体等级》GB/T 13320—2025《钢质模锻件金相组织评级图及评定方法》。组织判定依据项目技术要求与材料CCT曲线进行工程区间评价。
