浅析模拟对讲机CE认证中的EMC测试

    模拟对讲机CE认证中的EMC测试采用EN 301489-5标准，主要分为两大类测试。

    1. EMI 电磁骚扰

      1.1 Radiated emission辐射骚扰

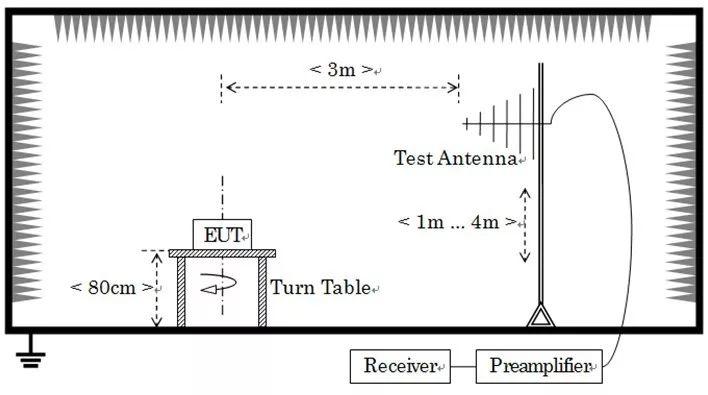

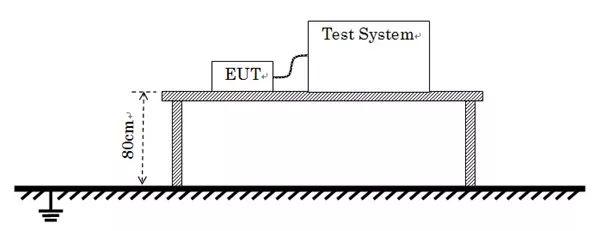

        1.1.1 测试布置图

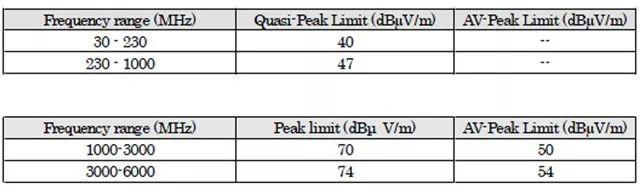

        1.1.2 测试限值

        1.1.3 测试案例展示

      1.2 AC mains input/output port传导骚扰

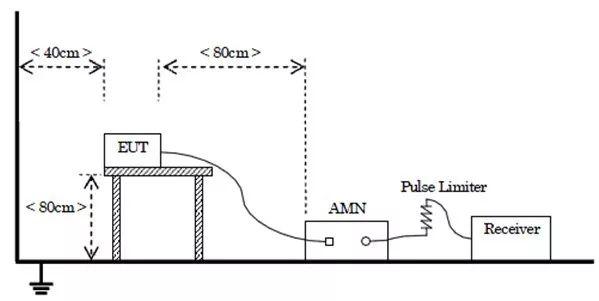

        1.2.1 测试布置图

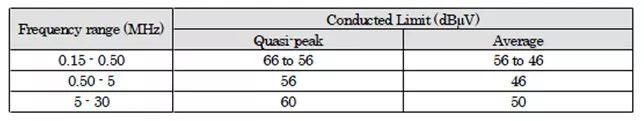

        1.2.2 测试限值

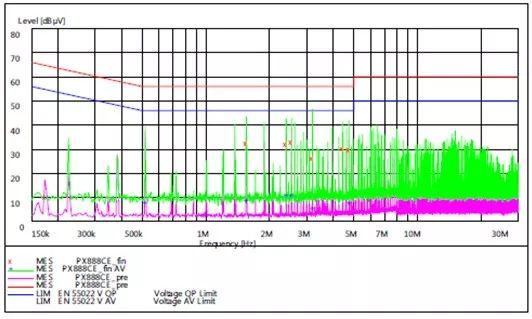

        1.2.3 测试案例展示


    2. EMS 电磁抗扰度

      2.1 RF electromagnetic field辐射抗扰度

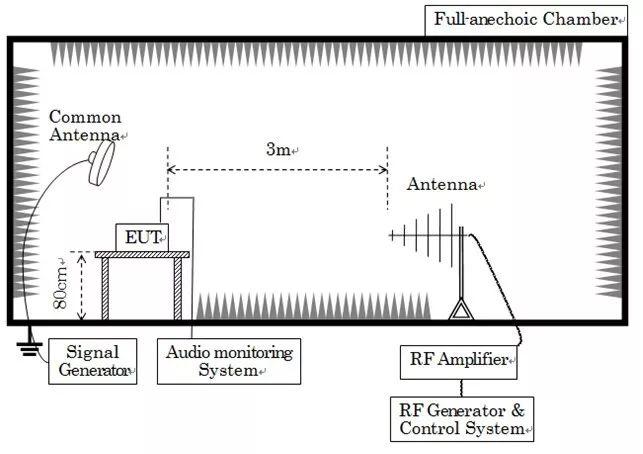

        2.1.1 测试布置图

        2.1.2 测试限值

    对讲机的音频失真不超过25%。

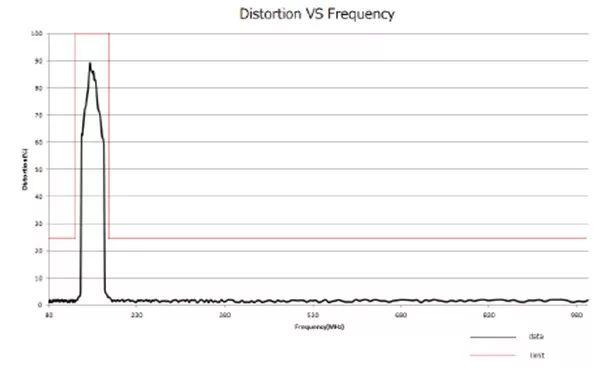

        2.1.3 测试案例展示

      2.2 Electrostatic discharge静电抗扰度

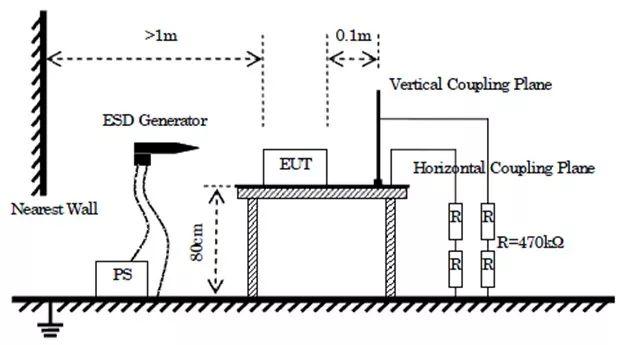

        2.2.1 测试布置图

        2.2.2 测试限值

    接触放电+/- 4KV，空气放电+/- 8KV。

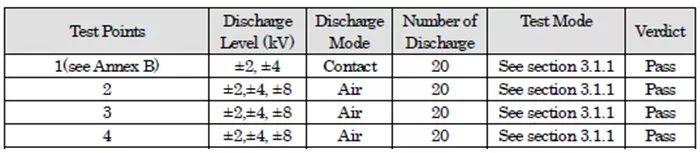

        2.2.3 测试案例展示

      2.3 Fast transients common mode电快速脉冲抗扰度

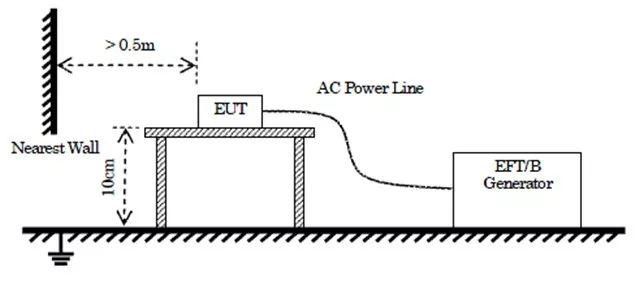

        2.3.1 测试布置图

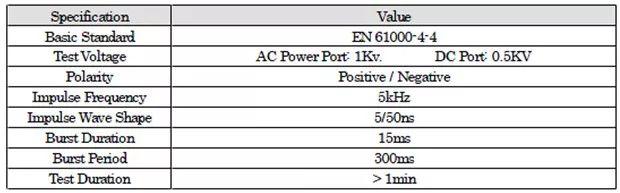

        2.3.2 测试门限

    对讲机音频失真不超过25%。

        2.3.3 测试案例展示

      2.4 RF common mode传导抗扰度

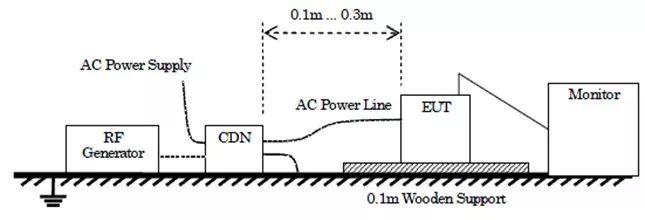

        2.4.1 测试布置图

        2.4.2 测试限值

    音频失真不大于25% .

        2.4.3 测试案例展示

      2.5 Voltage dips and interruptions电压跌落和瞬断

        2.5.1 测试布置图

        2.5.2 测试限值

    对讲机音频失真不超过25% .

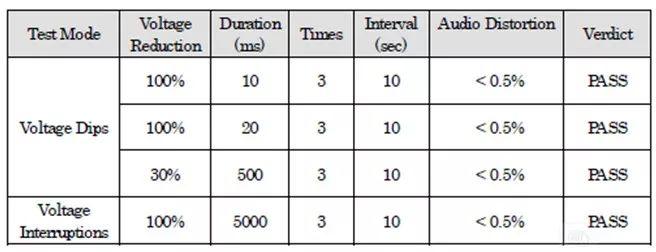

        2.5.3 测试案例展示

      2.6 Surges, line to line and line to ground浪涌

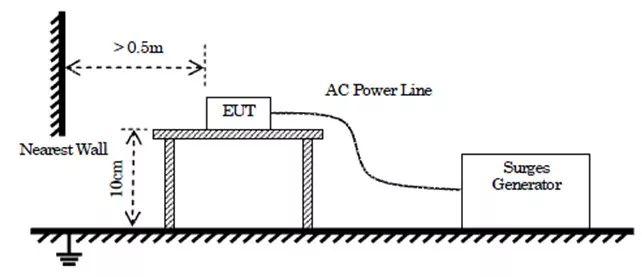

        2.6.1 测试布置图

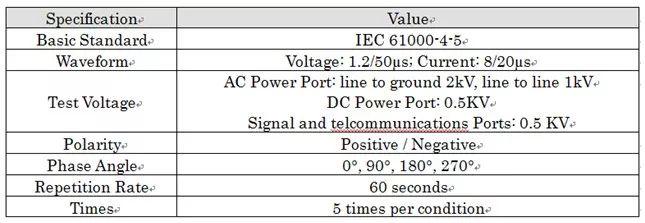

        2.6.2 测试限值

    对讲机音频失真不超过25%。

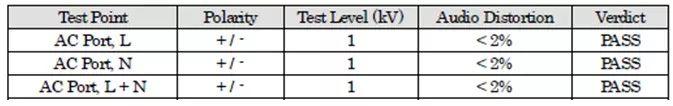

        2.6.3 测试案例展示
