为什么电磁兼容试验中，周期性的时钟信号辐射非常容易超标？

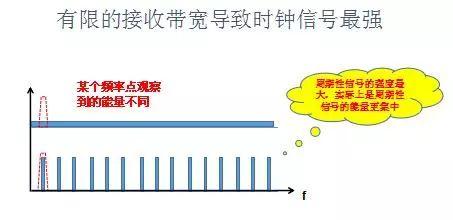

为了使大家更容易理解时钟信号电磁辐射最强的概念，我们画了这个示意图。

上面的图代表了非周期信号的频谱能量分布，蓝色矩形的面积代表了信号的能量。

下面的图代表了周期信号的频谱，蓝色矩形的面积 也代表了信号的能量。

上下两个图中的蓝色矩形总面积相同。也就是说，下面的所有小矩形面积的总和等于上面一个大矩形面积。

图中的小红色梯形框代表了接收机的接收带宽。

可以看到，在图中所示的位置，下图中的小红色梯形框中所包含的面积大于上面图中的小红色梯形框所包含的面积。

如果，红色梯形框向右移动，上面的图中，梯形框中包含的面积不变，但是下面图中的梯形框中所包含的面积可能为0。

这说明对于周期信号，进入电磁兼容试验的接收机能量或者很大，或者很小。由于在电磁兼容试验中，是以最大的发射为判断依据的，因此周期性信号更容易超标。
