加工这个复杂的航空管件，工程师如何搞定它？

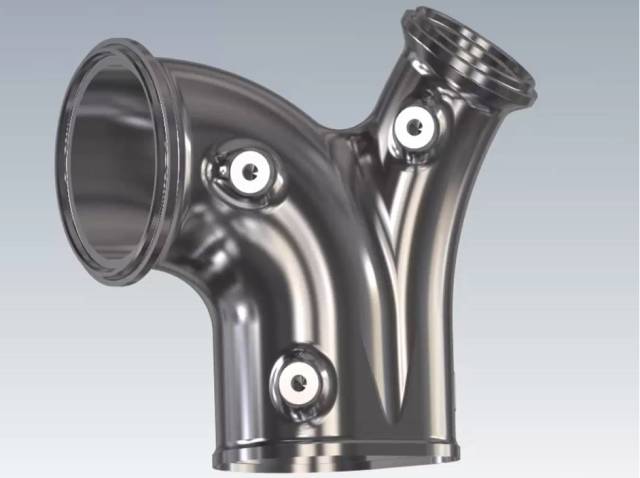

使用CNC加工如下图航空管件

材料为6061-T6 航空铝

如何去搞定呢？

▼

CNC工程师按如下工艺进行....

使用一整块航空铝料进行加工，

材料去除率达到 96%

▼

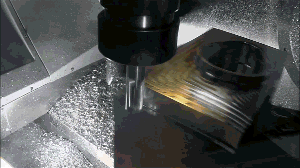

使用优化动态粗切刀路，

在25分钟内完成外形开粗

▼

切削参数：

•12,000 RPM (1570 SFM)

•300 IPM (0.0083 FPT)

•40% 步进量, 0.625英寸切深

第一次装夹如下

▼

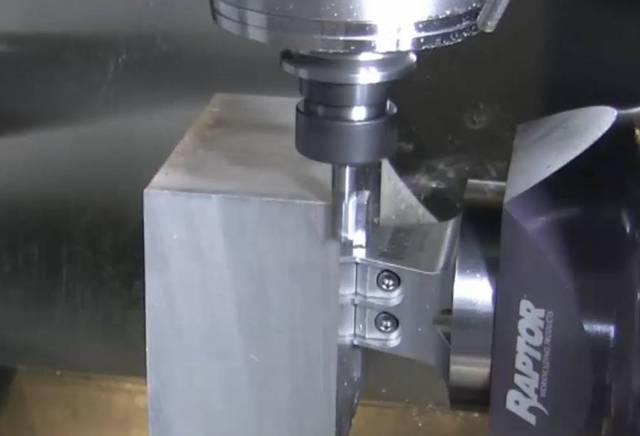

第二次装夹

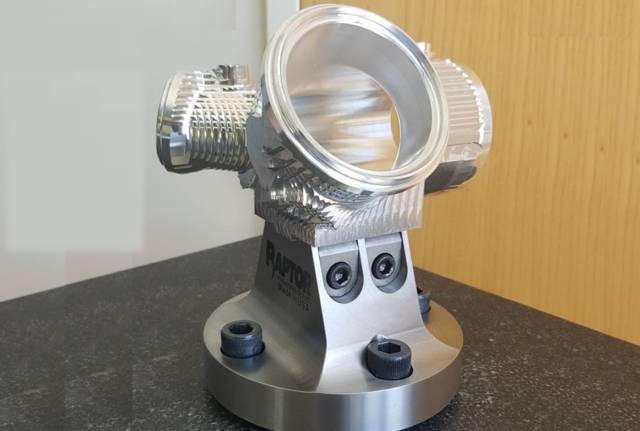

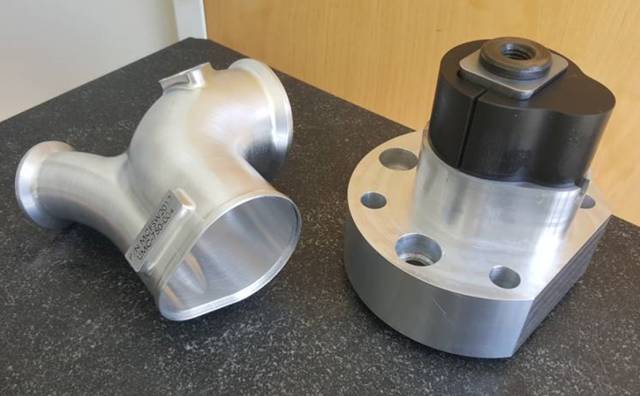

巧妙的使用定制内衬夹具进行工艺优化

▼

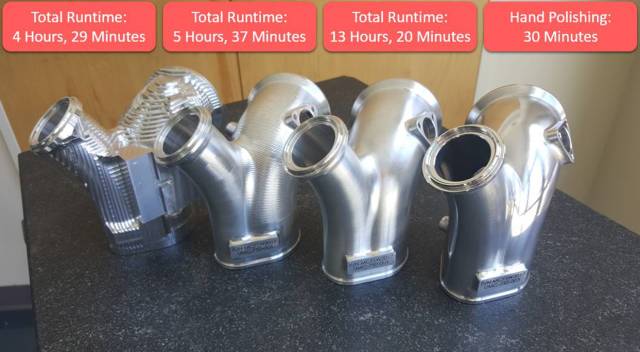

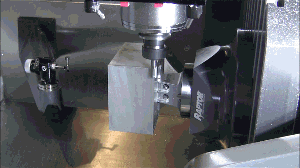

使用多轴刀路进行五轴联动加工：

•半精加工

沿曲线加工步进量：0.030英寸

•精加工

沿曲线加工步进量：0.0035英寸

▼

使用通道专家模块

配合棒棒糖铣刀

进行管件内部的残料去除及精修

▼

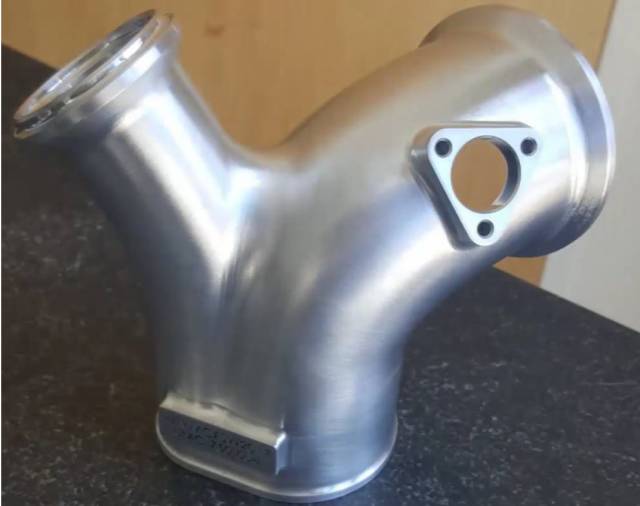

成品

▼
