跟我一起轻松完成RecurDyn中的干涉检查

4年前浏览3438

在RecurDyn中,先把模型切换为线框图模式,然后开启火眼金睛扫射模式,很多时候会碰到许多无法分辨的局部,就把那些部分进行局部放大,再明察秋毫!

真的是很辛苦!其实在RecurDyn中检查干涉可以很轻松的,我们一起来看看吧。

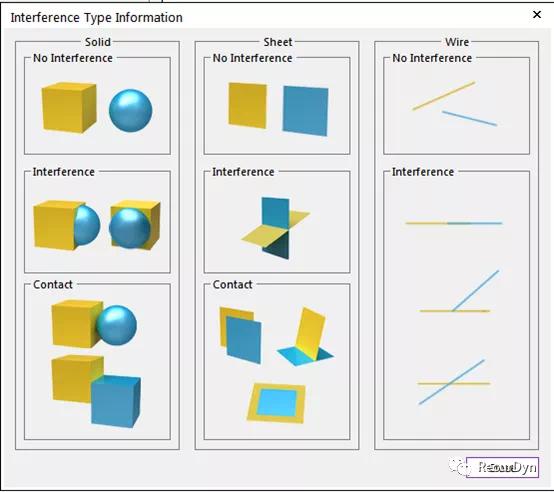

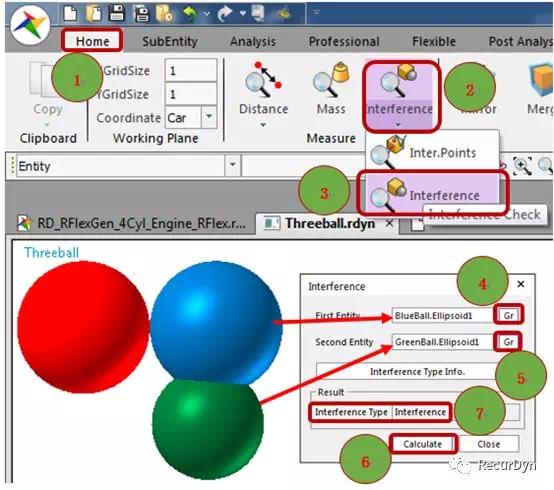

在Recurdyn中,选择Home---Measure---Interference,进入干涉检查对话框,分别选择需要检查干涉的2个部件,点击Calculate,在干涉类型中(图1标号7处)即可查看干涉类型。干涉类型有3大类:无干涉,干涉和接触。点击图1中的Interference Type Info.,即可查看干涉类型信息,如图2所示。

图1 RecurDyn干涉检查步骤图

图2 干涉类型信息图

图1中3只不同颜色的球,红球和蓝球接触,蓝球和绿球干涉,绿球和红球无干涉,在RecurDyn中干涉检查结果如下图3,4,5所示。

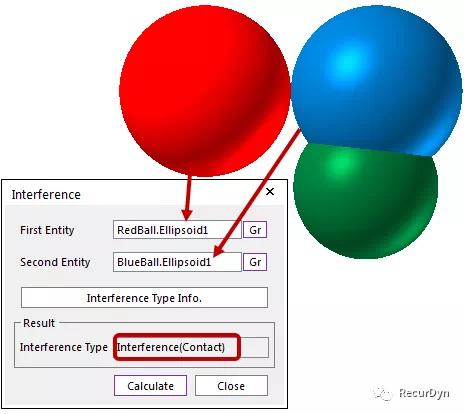

图3 红球和蓝球接触


图4 蓝球和绿球干涉

图5 红球和绿球无干涉
