跟我一起轻松完成RecurDyn中的干涉检查

4年前浏览2512

其实在RecurDyn中检查干涉可以很轻松的,我们一起来看看吧。

在Recurdyn中,选择Home---Measure---Interference,进入干涉检查对话框,分别选择需要检查干涉的2个部件,点击Calculate,在干涉类型中(图1标号7处)即可查看干涉类型。干涉类型有3大类:无干涉,干涉和接触。点击图1中的Interference Type Info.,即可查看干涉类型信息,如图2所示。

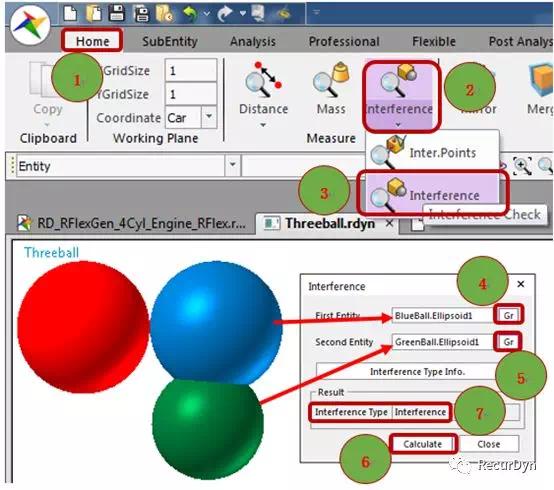

图1 RecurDyn干涉检查步骤图

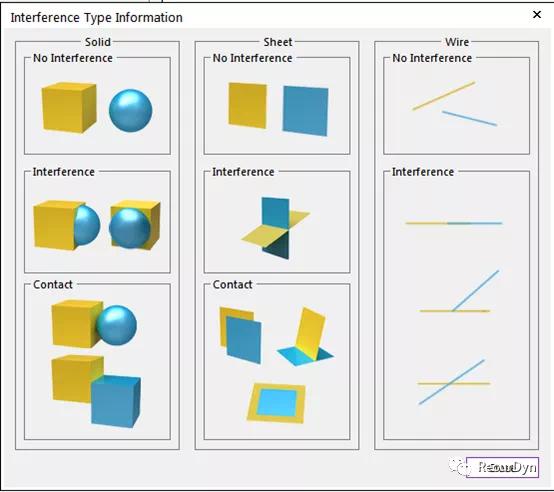

图2 干涉类型信息图

图1中3只不同颜色的球,红球和蓝球接触,蓝球和绿球干涉,绿球和红球无干涉,在RecurDyn中干涉检查结果如下图3,4,5所示。

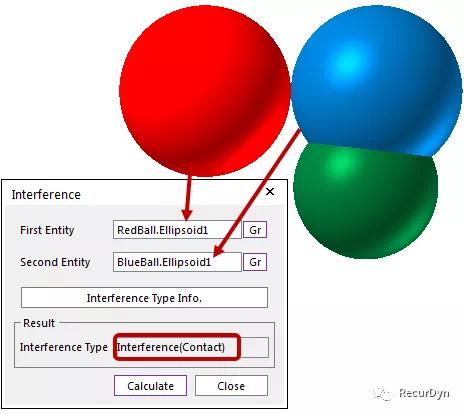

图3 红球和蓝球接触


图4 蓝球和绿球干涉

图5 红球和绿球无干涉
