仿真报告里那个最大应力，可能是Abaqus画给你看的假象

他把件搁在我桌上，翻过来，指着法兰边上翘起的一条缝说，按你算的余量，我把两道筋削了，现在压不平。

我第一反应是模型哪里弄错了。第二反应才是翻出我半个月前那份报告。

报告上写着一行结论，最大应力多少，安全系数 1.1，判定通过。

那个 1.1 是我从云图上抄下来的。抄的时候我甚至有点庆幸，余量薄是薄，但过了线。

最红的那个点，我从来没问过它是哪儿

我打开当时那个 odb，把应力云图调出来。

最红的地方在螺栓孔边上一小块，红得发亮，周围一圈黄。我当时看到这个结果，心里是服气的，孔边应力高，符合直觉，也符合我脑子里那点模糊的力学常识。

现在再看，我能说清那个点到底在哪儿了。它落在孔边加载的那一小片区域上，离我加的力只有一两毫米。

那个位置，力的施加方式本身就在起作用。我在那儿加的是一个集中力，软件就在那儿给我算出很高的一片应力，高到什么程度，取决于我怎么加、加在几个节点上。

它红，是因为我在那儿加了力，那个数里有一半是我自己写进去的。

网格一加密，那个数就往上窜

设计来找我之后，我做的第一件事是加密网格。

我以为是自己网格画粗了，把孔边那圈加到很细，重算。最大值从三百多涨到快四百。我又加了一轮，还在涨。

可其他位置的数，几乎没动。中间腹板上那个我一直留意的位置，两次算下来差不到百分之三。

一个数只有它在涨，别的都稳，这件事本身就该让我停下来。可我当时的第一反应是继续加密，因为我不愿意承认一个更难受的可能，我报出去的那个数，压根没在描述这个结构。

我后来拿体温计量体温这件事打了个比方。你把体温计搁在暖气片上，它一定往上飙，飙到多少看你搁了多久。那个数字是真的，显示也没错，但它量的不是你。

我在工位上改了两周显示设置

那两周我一直觉得自己是在排查问题，现在看更像在瞎试。

云图上的平均阈值我改过，往最严的一档调，整个件就变成一块一块的，像打了补丁。我不知道哪一种才对。单元类型我也换过，一阶换二阶，算完数变了，我判断不了是变好了还是变坏了。

还有那些我一直跳过没看的词。积分点，节点值，外推。它们在界面上就摆着，我点了很多年，从来没想过它们之间是什么关系。

改到第二周，我手里有十几张截图，没有一张能回答设计那个问题，这个件到底安不安全。后来找了一个资深的同行才帮忙解决。

课上第一句话，云图是一张图，不是一个数

一次很偶然的机会，我了解到仿真秀的Abaqus结构仿真双证班，

第一阶段的课从力学和有限元讲起。老师举的例子很朴素。他说你在一个点上使劲压，离这个点足够远的地方，力是怎么加上去的就不重要了，重要的是合力有多大。反过来说，离得近的地方，算出来的应力取决于你的加载方式，跟你这个件本身关系不大。

那句话把我卡了两周的事说通了。我一直盯着的那块红，就长在离加载点一两毫米的地方。

讲后处理时，老师说，云图是软件画给你看的一张图，不是结构给你的一个答案。

他让我们拿同一个模型，用不同的平均阈值显示一遍。阈值调到 100，整个件都是花的，一块一块拼起来。调到 75，颜色顺下来了，那个最红的点还在。他说，你要看清楚，这个红是它本来就有，还是被平均出来的。相邻单元之间差得太多，软件就不会替你抹平，那些接缝就是在告诉你，这儿的网格或者这儿的几何，有问题。

他还讲了积分点和节点值。软件算出来的应力在积分点上，你在云图上看到的是外推之后又在节点上平均过的值。这两个数不是一回事。报哪一个，为什么报这个，得你自己说清楚，说不清就别往报告里写。

作业批回来，三个数只有一个站得住

作业要求交一份网格敏感性曲线，再配一张表，把你报出去的每个应力值配上位置、工况、网格尺寸和判据。

我交了三个数，自认为写得挺全。

批回来的评语很短。老师写，你这三个数，只有一个站得住。另外两个在奇异点上，你加密两次它们就翻了一倍。还有一个，你把变形放大系数开着，位移看错了。

放大系数这条，我脸有点热。那个设置我从建模第一天就开着，因为它让变形看起来明显，画图好看。我平时判断一个件变形大不大，就是靠眼睛在图上量的，放大倍数是多少，我从来没看过。

那次之后我才知道，同一张图，放大十倍和放大一倍，看起来是两个世界，可位移还是那个位移。开着它去比两个方案，比的是图，不是结构。

现在我先关掉放大系数

现在打开一个 odb，我的顺序跟以前反过来了。以前是先找红在哪儿。现在是先把变形放大关掉，把未变形的轮廓叠上去看，再把平均阈值调出来看一遍接缝，最后才去读数值。

读之前我会先问自己一句，这个数在哪儿。如果它贴着加载点、贴着尖角、贴着单个节点的约束，我就先加密一次，看它收不收敛。不收敛的，我不写。

上个月设计又来问我要数，问这次余量多少。我说你先别急着用，我明天给你三个数，每个数后面都写着它在哪儿、怎么算出来的、可不可信。工作习惯慢慢养成后，对自己的产出也更有底气，后来部门开会，领导说了一句，现在他报上来的数，我敢直接拿去签。

软件把云图做得很好看，红的地方一眼就能看见，所以很多人拿到结果的第一件事，就是找那个最红的点，把数抄下来。可那个点可能在孔边的加载位置上，可能在一条没倒角的棱上，可能是约束加在一个节点上留下来的痕迹。它红，不代表这个件在那儿最危险。

你可以拿手上最近一个模型试一下。把网格加密一次，重新算，然后看那个最大值涨了多少。如果它涨得明显，别的位置基本不动，那这个数现在还不能往报告里写。

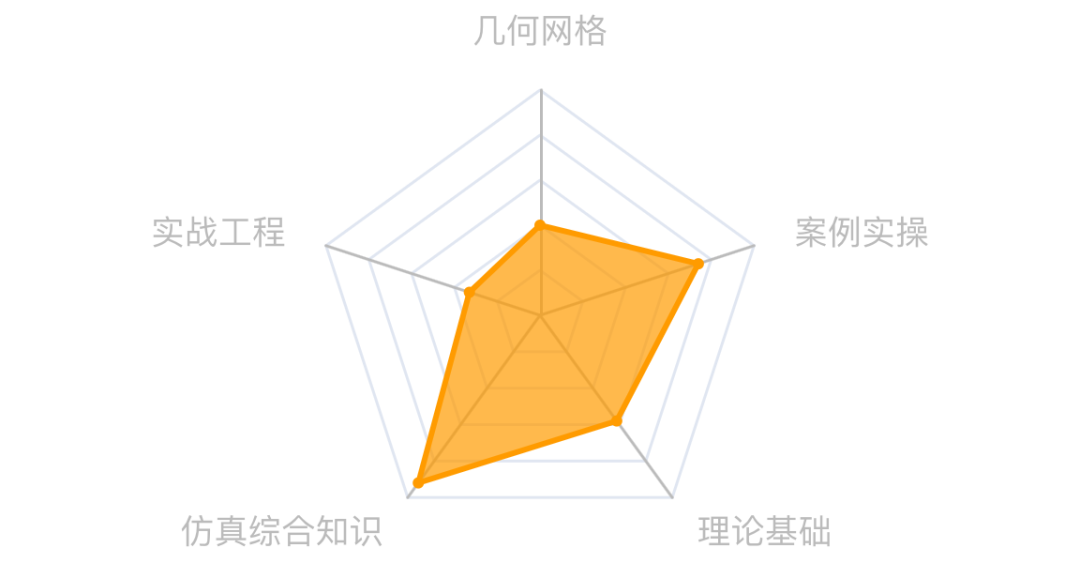

要自己判断到什么程度才算够，是有门槛的，因为你得先知道什么样的数站得住。这块如果一直没底，可以去做一次测评题，进行学习路径诊断，把现在卡在哪儿、该补哪一块理清楚。诊断结果不仅是个分数，也能了解你的长短板。
