接地是 EMC 的核心：单点接地、多点接地、混合接地辨析
接地问题之所以让人困惑，是因为它没有放之四海而皆准的答案。不同的频率、不同的电路、不同的场景，最优的接地方式不同。
✿
一、为什么接地这么重要？
在讲接地方式之前，先搞清楚接地到底是为了什么。
1.1 接地的四个目的

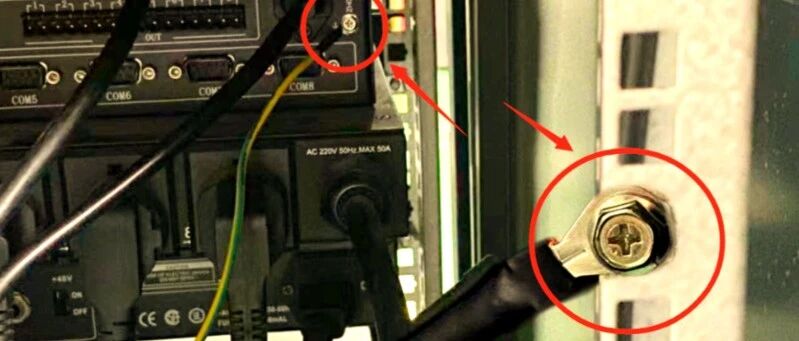

1. 安全接地（保护接地）
把设备的金属外壳、机座等接到大地，防止绝缘损坏时外壳带电伤人。这是人身安全的底线，所有接市电的设备都必须有。
2. 工作接地（信号接地）
为电路提供一个稳定的参考电位（0V）。所有信号电压都是相对于这个参考点测量的。如果参考点不稳定，信号就会失真。
3. 防雷接地
把雷电电流泄放到大地，保护设备。通常和安全接地共用。
4. 屏蔽接地（EMC 接地）
为屏蔽层、滤波器的 Y 电容、ESD 保护器件提供泄放路径，抑制电磁干扰。
EMC 接地是我们今天讨论的重点。
1.2 "地"不是理想的
很多人脑子里的"地"是一个零电位、零阻抗的理想点。实际上，真实的地有阻抗：
直流电阻：地走线、铜皮有电阻，电流流过会产生压降。
电感：地走线有寄生电感，高频时阻抗很大（ZL = 2πfL）。
地电流：多个电路的电流都流到地，地电位会被"抬高"或"拉低"。
正因为地有阻抗，不同接地点之间存在电位差。这个电位差就是 EMC 问题的根源——它会导致地环路、共模噪声、信号失真、EMI 超标。
所以，接地设计的本质是：控制地电流的路径，减小不同接地点之间的电位差，避免形成地环路。
✿
二、地环路：EMC 的隐形杀手
讲接地方式之前，必须先理解地环路（Ground Loop），因为三种接地方式的核心区别就在于如何处理地环路。
2.1 什么是地环路？
当电路有两个或多个接地点，且这些接地点之间存在电位差时，就形成了地环路。
场景：一块板子，电源在 A 点接地，信号在 B 点接地。A 和 B 之间通过板子的地铜皮连接，有阻抗 R。同时，外部线缆的屏蔽层在 C 点接地。这样，A-B-C 就形成了一个环路。
地环路的危害：
外部磁场穿过环路，感应出电流：这个电流在接地阻抗上产生压降，叠加到信号上，形成干扰。环路面积越大，感应电压越大。
不同接地点的电位差驱动环路电流：比如 50Hz 工频在地上产生的电位差，会在地环路里产生工频电流，耦合到信号。
2.2 地环路的大小决定干扰强度
感应电压 V = -dΦ/dt = -A × dB/dt，其中 A 是环路面积。
所以，环路面积越大，电磁感应越强，干扰越大。
接地设计的核心目标之一：减小地环路面积，或者切断地环路。
✿
三、单点接地（Single Point Grounding）
3.1 原理
单点接地：所有电路的接地都接到同一个物理点（或同一个等电位面），整个系统只有一个接地参考点。
理想的单点接地，所有电路的地电流都汇到一个点，各电路之间没有地电流的相互干扰，也没有地环路。
3.2 类型
1. 串联单点接地（菊花链）
各电路的地串联在一起，最后接到一个接地点。
问题：A 的地电流流过 B 和 C 的地走线，在走线上产生压降，B 和 C 的地电位被抬高。各电路互相干扰。
结论：串联单点接地不好，不推荐。 但它最简单，很多新手不自觉就这么画了。
2. 并联单点接地（星形接地）
各电路的地单独接到同一个接地点，互不影响。
优点：各电路的地电流独立，不会互相耦合。 缺点：接地线多，布线复杂；高频时接地线的电感不可忽略，效果变差。
结论：并联单点接地是推荐的单点接地方式。
3.3 适用场景
低频电路（<1MHz）。
因为低频时，接地线的感抗（ZL = 2πfL）很小，接地线可以近似认为是等电位的。单点接地能有效避免地环路和共阻抗耦合。
典型应用：
模拟小信号电路（传感器、仪表放大器）。
音频电路。
工频电源的安全接地。
低频控制系统。
3.4 优点
避免地环路，低频时各电路互不干扰。
接地参考唯一，电位稳定。
安全接地清晰。
3.5 缺点
高频时接地线电感大，接地阻抗高，效果变差。
接地线长，容易接收辐射干扰。
不适合高速数字电路和射频电路。
3.6 频率上限
单点接地的有效频率上限取决于接地线的长度。经验法则：接地线长度 < 波长的 1/20。
波长 λ = c/f = 3×10⁸/f（米）。
1MHz：λ = 300m，1/20 = 15m。所以 1MHz 以下，15m 以内的接地线都可以接受。
10MHz：λ = 30m，1/20 = 1.5m。接地线不能超过 1.5m。
100MHz：λ = 3m，1/20 = 15cm。接地线不能超过 15cm。
所以频率越高，对接地线长度的要求越苛刻。超过 10MHz，单点接地就很难做好了。
✿
四、多点接地（Multi-Point Grounding）
4.1 原理
多点接地：每个电路（或每个器件）就近接地，接到一个大面积的地平面上。整个地平面是公共参考。
多点接地不追求"一个接地点"，而是利用大面积地平面的低阻抗，让所有接地点近似等电位。
4.2 为什么高频要用多点接地？
高频时，导线的感抗很大，单点接地的接地线阻抗太高。而大面积地平面的阻抗（包括电阻和电感）很低，因为：
平面的电阻小（截面积大）。
平面的电感小（电流可以分散走）。
所以高频时，多点接地 + 地平面的阻抗远低于单点接地 + 长线。
4.3 适用场景
高频电路（>10MHz） 和高速数字电路。
典型应用：
数字电路（MCU、DDR、高速接口）。
射频电路。
开关电源的高频部分。
高速 PCB 的地平面。
4.4 地平面是多点接地的关键
多点接地的效果取决于地平面的质量：
完整的地平面：不要有分割、裂缝，否则阻抗增大。
多层板：专门一层或多层做地平面。
就近接地：每个器件的地脚用最短的过孔打到地平面。
4.5 优点
高频接地阻抗低。
屏蔽效果好，地平面能屏蔽电场。
为信号提供低阻抗回流路径，减小辐射。
适合高速数字和射频。
4.6 缺点
可能形成地环路（多个接地点之间有电位差）。
模拟电路可能受到数字电路的地电流干扰。
需要大面积地平面，PCB 层数多、成本高。
4.7 地环路问题怎么解决？
多点接地会形成地环路，特别是模拟电路。解决方法：
模拟和数字分区：模拟地和数字地在 PCB 上分区布局，地平面可以不分割，靠布局分区避免数字地电流流到模拟区。
单点连接：如果必须分割地，在分割处用 0Ω 电阻、磁珠或铁氧体单点连接，提供直流通路、阻断高频环路电流。
隔离：用隔离变压器、光耦、隔离运放切断地环路。
✿
五、混合接地（Hybrid Grounding）
5.1 为什么需要混合接地？
实际产品里，既有低频模拟电路，又有高频数字电路。纯单点接地，高频效果差；纯多点接地，低频模拟可能受干扰。
混合接地就是：在低频时表现为单点接地，在高频时表现为多点接地。
5.2 实现方式
1. 用电感/磁珠连接
两个地之间用电感或磁珠连接：
低频时：电感阻抗小，相当于短路，两点连在一起 → 单点接地。
高频时：电感阻抗大，相当于开路，两点独立 → 多点接地。
这是最常用的混合接地方式。模拟地和数字地之间用磁珠连接，就是这个原理。
2. 用电容连接
两个地之间用大电容连接：
低频时：电容阻抗大，相当于开路 → 各自独立。
高频时：电容阻抗小，相当于短路 → 多点接地。
这种方式适合需要直流隔离、高频连通的场合。比如机壳地和信号地之间用 Y 电容连接。
3. 电阻连接
两个地之间用小电阻（0Ω 或几 Ω）连接：
直流和低频：电阻小，近似短路 → 单点接地。
高频：电阻 + 寄生电感，有一定阻抗，部分隔离。
0Ω 电阻是最简单的混合接地方式，常用于模拟地和数字地的连接。
5.3 适用场景
同时有低频模拟和高频数字的混合信号系统。
典型应用：
ADC/DAC 电路：模拟地和数字地用磁珠或 0Ω 连接。
工业控制：模拟采样 + 数字处理。
音频设备：模拟音频 + 数字控制。
仪表：传感器 + MCU。
5.4 模拟地和数字地怎么连？
这是混合接地最常见的问题。
原则：
模拟地和数字地在地平面上分区但不分割，通过布局让数字地电流不流入模拟区。
如果必须分割，在 ADC/DAC 下方用 0Ω 电阻或磁珠单点连接。
连接点选在 ADC/DAC 的地引脚附近，让模拟和数字的回流都在这里汇合。
模拟信号不能跨过地分割线。
常见做法：
ADC 的 AGND 和 DGND 引脚在芯片内部已经连在一起，PCB 上不要分开走，直接接到统一地。
或者 AGND 和 DGND 分别走，在 ADC 下方用 0Ω 电阻连接。
✿
六、三种接地方式对比
✿
七、工程实践：不同场景的接地策略
7.1 纯模拟电路
单点接地。
所有模拟电路的地汇到一个接地点。
小信号、大信号、电源地分开走，单点汇合。
避免数字地电流流入模拟地。
7.2 纯数字电路
多点接地。
完整地平面。
每个器件地脚就近过孔接地。
高速信号下方地平面完整。
时钟、DDR 等关键信号下方不要有地分割。
7.3 混合信号电路（ADC/DAC）
混合接地。
模拟区和数字区分区布局。
地平面可以统一（推荐），靠分区控制电流方向。
如果分割，在 ADC/DAC 下方用 0Ω/磁珠单点连接。
模拟信号只在模拟区，数字信号只在数字区，不跨区。
ADC 的参考源、采样电容的地要干净，远离数字地电流。
7.4 开关电源
混合接地。
功率地（大电流回路）：单点接地，减小回路面积。输入电容、开关管、二极管、输出电容的地汇到一点。
信号地（控制、反馈）：单独走，单点接到功率地。
地平面分区：功率地和信号地分区，单点连接。
开关节点下方不要走信号线。
7.5 带机壳的设备
混合接地。
机壳接地（安全地）：接大地。
信号地（电路地）：板子的地。
机壳地和信号地之间：用 Y 电容或磁珠连接，高频连通、直流隔离（或低频连通）。
接口的金属壳、连接器屏蔽层接机壳地。
ESD 保护器件的地接机壳地，不是信号地。
7.6 线缆屏蔽层接地
低频模拟信号线：屏蔽层单端接地（通常在信号源端），避免地环路。
高速数字信号线：屏蔽层双端接地（两端都接），高频屏蔽效果好。
射频电缆：双端接地。
电源线屏蔽：双端接地。
✿
八、接地设计的常见错误
8.1 串联单点接地
各电路的地串联，地电流互相干扰。应该用并联单点接地。
8.2 高频用单点接地
频率超过 10MHz 还在用单点接地，接地线电感太大，接地效果差。应该多点接地 + 地平面。
8.3 地平面随意分割
为了"隔离"把地平面切得七零八落，结果信号跨分割，回流路径被切断，辐射和串扰都变大。地平面尽量完整，用布局分区代替分割。
8.4 模拟地数字地连接点选错
连接点不在 ADC/DAC 下方，导致模拟和数字的回流路径很长，形成大环路。连接点应该在转换器下方。
8.5 Y 电容接信号地
Y 电容应该接机壳地。接信号地会把共模噪声和 ESD 电流引到内部电路，更糟。
8.6 屏蔽层两端都接地（低频）
低频模拟信号的屏蔽层两端接地，会形成地环路，引入工频干扰。低频应该单端接地。
8.7 接地线太长
低频时接地线超过波长 1/20，接地效果变差。高频时更明显。接地线尽量短。
8.8 忽视地电流路径
只看"接到地了"，不看地电流怎么流。地电流在铜皮上走的路径决定了电位分布。要让大电流地回路不要经过小信号地。
✿
九、接地设计的检查清单
设计完成后，对照这份清单检查：
低频模拟部分
是否用了单点接地（并联）？
小信号、大信号、电源地是否分开走、单点汇合？
接地线长度是否 < 波长 1/20？
高频数字部分
是否有完整的地平面？
器件地脚是否就近过孔接地？
高速信号下方地平面是否完整（无分割）？
混合信号部分
模拟区和数字区是否分区？
地连接点是否在 ADC/DAC 下方？
模拟信号是否不跨地分割？
连接器件（0Ω/磁珠）是否正确？
机壳与接口
机壳是否可靠接地？
Y 电容是否接机壳地？
ESD 保护地是否接机壳地？
屏蔽层接地方式是否正确？
地环路
是否存在不必要的地环路？
环路面积是否尽量小？
是否需要隔离（变压器/光耦）切断环路？
✿
十、一个典型混合信号系统的接地方案
以一个带 MCU + ADC + 开关电源 + 对外接口的工业控制板为例：
布局分区
开关电源区（左下）：功率器件集中，功率地独立。
MCU 数字区（右上）：数字电路，数字地。
ADC 模拟区（左上）：模拟采样，模拟地。
接口区（右边）：对外接口，机壳地。
接地连接
功率地：开关电源内部单点接地，输入电容、MOS、二极管、输出电容的地汇到一点。
功率地 → 数字地：用磁珠连接（低频连通、高频隔离），连接点在电源输出端。
模拟地 → 数字地：在 ADC 下方用 0Ω 电阻连接，模拟和数字的回流在此汇合。
机壳地：接口金属壳、屏蔽层接机壳地。
信号地 → 机壳地：用 Y 电容连接（高频连通、直流隔离），在接口处。
关键原则
地平面尽量完整，只在必要处分隔。
所有连接都是低频单点、高频多点。
大电流回路面积最小。
敏感信号下方地平面完整。
✿
结语
接地是 EMC 的核心，也是最难说清楚的话题。三种接地方式没有绝对的好坏，只有适用不适用：
单点接地：低频电路的首选，避免地环路和共阻抗耦合。
多点接地：高频和高速电路的必须，用地平面实现低阻抗接地。
混合接地：混合信号系统的答案，让低频单点、高频多点。
判断用哪种方式，核心看频率和电路类型：
频率 < 1MHz → 单点接地。
频率 > 10MHz → 多点接地。
1~10MHz 之间 → 看情况，混合接地。
模拟 + 数字混合 → 混合接地。
接地设计的本质是控制电流路径。让每个电流都走该走的路，不让它去不该去的地方，EMC 问题就解决了一大半。
记住：接地没有万能公式，只有对原理的理解和对实际电路的把握。 把单点、多点、混合的原理吃透，根据你的电路特点灵活运用，才能做出真正可靠的接地设计。
