十二冰形来闯关：国产飞机结冰软件能算多准
关键词：飞机结冰，国产CAE，CFD，冰形，数据库，测试验证
在上一篇文章中，我们阐述一个观点：再牛的结冰软件也有算不好的工况。
(飞机结冰软件的绝活是如何练成的)
所以放平心态，在能力范围内，能算成啥样算成啥样。
其实，就飞机结冰软件这个小众工业软件来说，要客观评价软件的水平并不难。
不需要找十几个专家评审，也不需要找大佬背书，更不需要看他们编制的测试报告。
把软件拿过来，找一个利益无关的计算流体力学方向的研究生，对照软件使用说明书，用12个工况的测试就可以看出真实的水平。
如果研究生看说明书，辅以一定的言语指导，他仍然无法掌握软件的使用，跑不通算例。
该软件直接Pass掉，垃圾滚粗。
如果12个算例，4小时的时间，从前处理到计算到后处理，没有做完。
该软件直接Pass掉，垃圾滚粗。
下面就以我们自己开发的Spring 2D结冰软件为例，开始测试，看看Spring 2D算的究竟准不准，和国外的软件的差距到底几何？

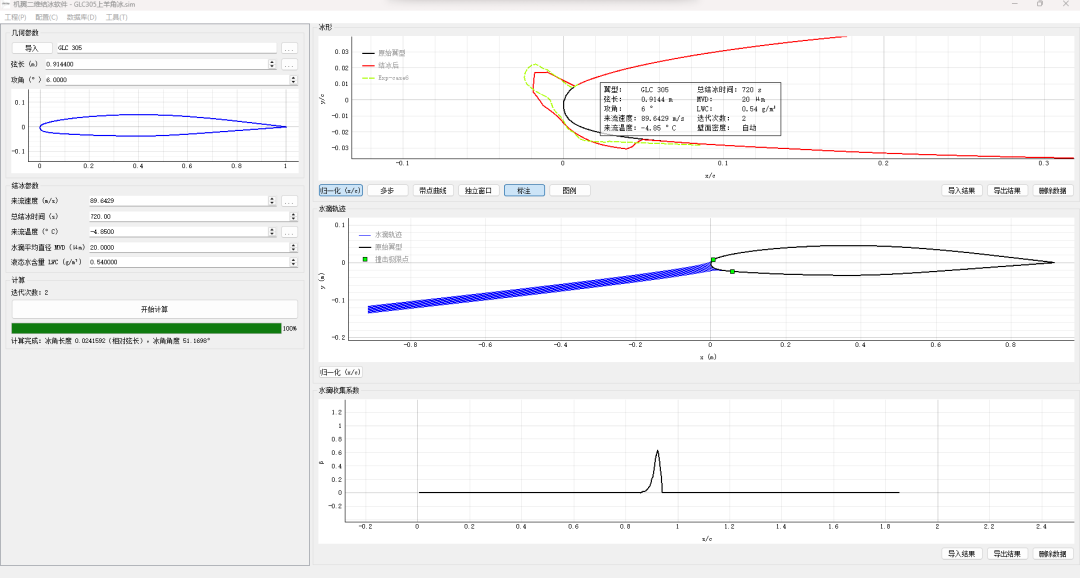

自研软件Spring 2D
1. 基础算例
为什么是12个算例呢？这是参考法国ONERA的测试方法：
(Description and assessment of the new ONERA 2D icing suite IGLOO2D.)
现在流传比较多的、有试验数据算例，其中一部分算例相对简单，不少结冰软件都能算的不错。
从这些简单的里面挑出6个典型的案例来，如果80%算的不错，就代表该软件具备结冰的基本模拟能力，达到合格水平。
还有一些公认的很难算准的明冰工况，再从里面挑出6个典型的。如果有一半算得不错，就是优秀。

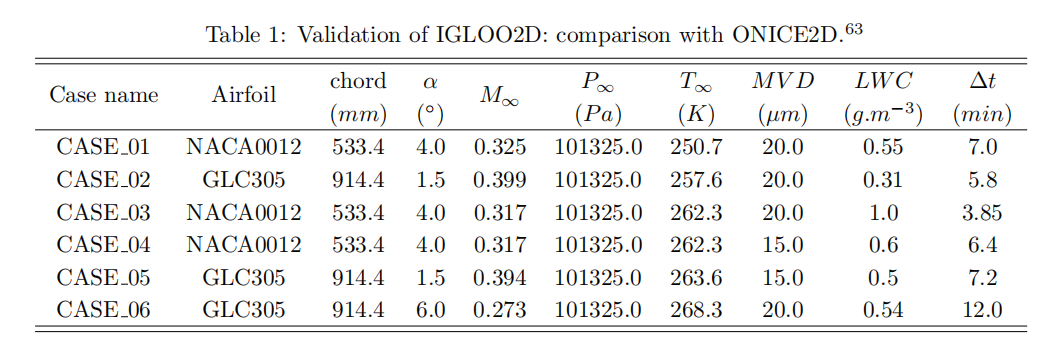

下面这个就是ONERA挑出来的基础案例，其中IGLOO2D是他们新版求解器，ONICE2D是他们老板的求解器。

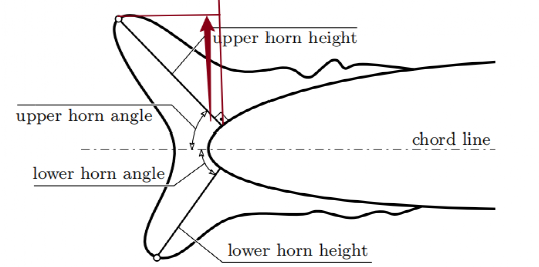

对于冰形准确性的评价，可以用冰角的高度和角度对比完成。更简单的方法是，对比冰角在升力方向上的投影高度（图中的箭头线）。

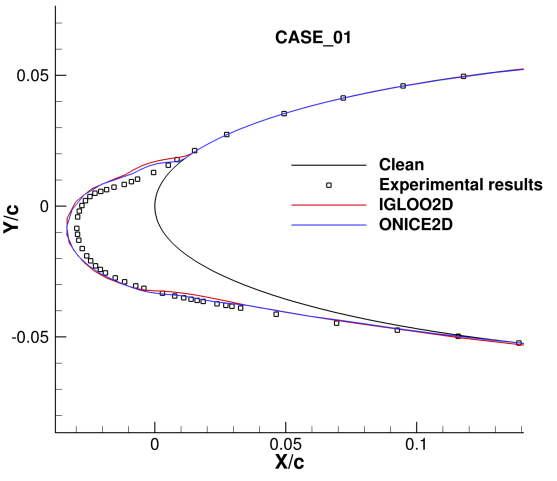

Case 1: NACA0012霜冰
第一个工况是NACA0012霜冰，这个工况是老演员了，几乎在90%的人的论文里出现过。

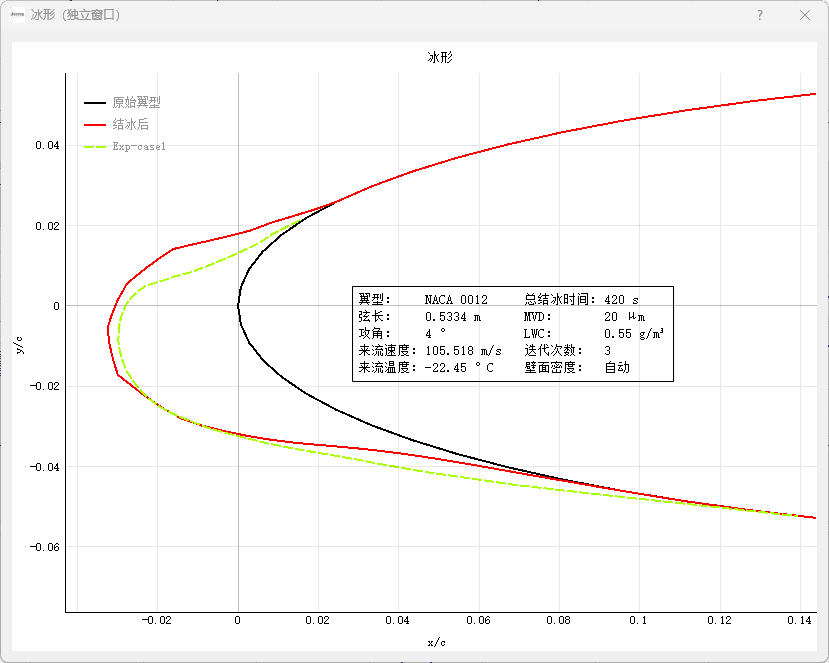

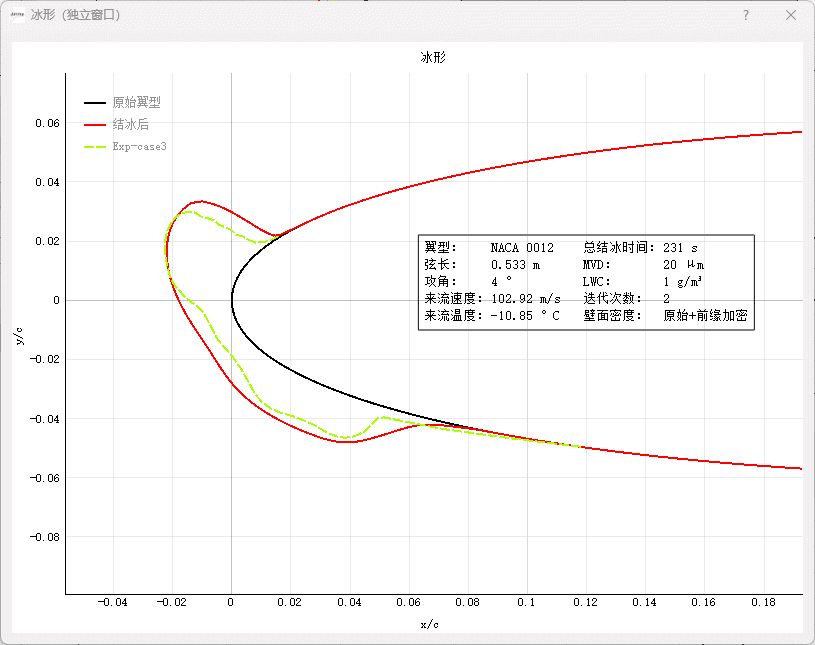

自研软件Spring 2D结果
法国ONERA结果
从结果看，我们的软件和法国ONERA的结果都可以和试验对的不错。
这一波，算平局。

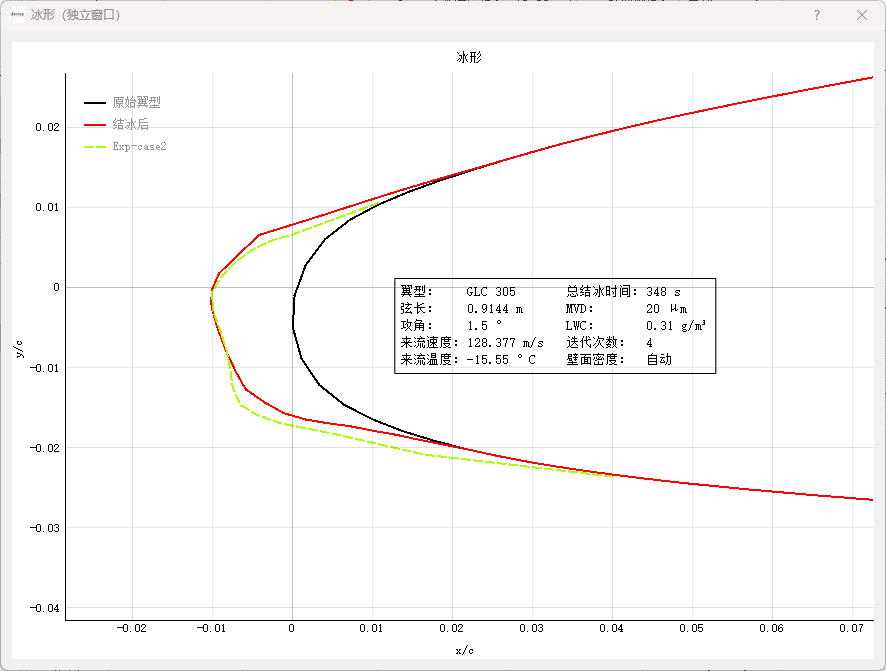

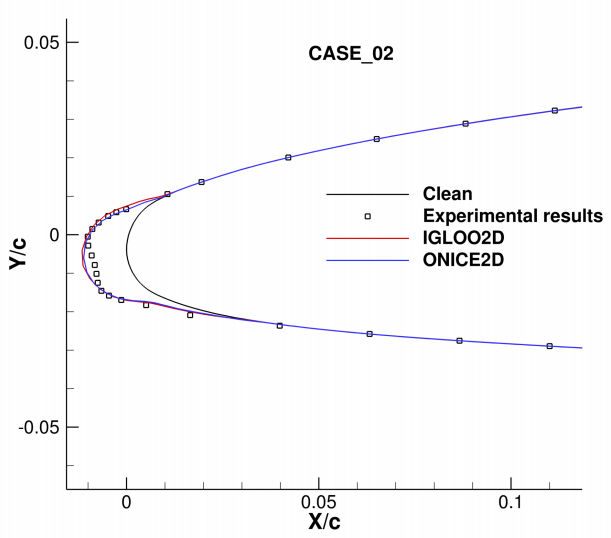

Case 2: GLC305霜冰
第二个工况是GLC305霜冰，霜冰的模拟本身难度不高，大家都也能和试验对的上。
但是我们的软件结果，冰的长度更接近，这一波我们赢。
自研软件Spring 2D结果
法国ONERA结果

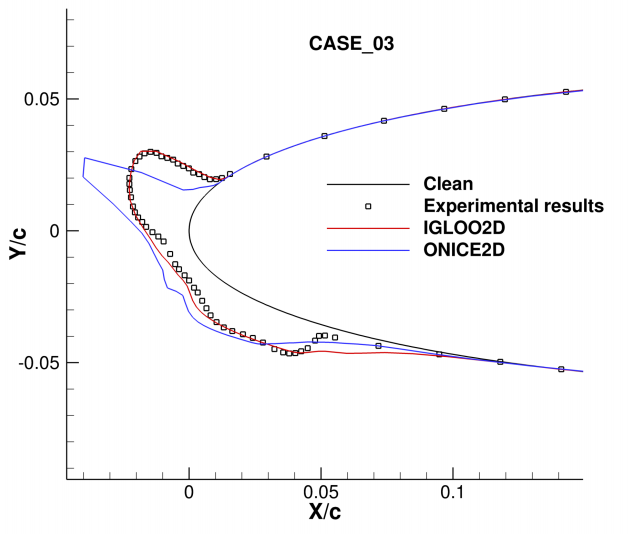

Case 3: NACA0012明冰
这个工况模拟的是NACA0012单羊角冰，也是各大论文里面的老演员。
从冰角高度、角度来说，我们的软件和试验吻合。
从冰形曲线与试验的贴合度来说，法国ONERA更好，所以这一波ONERA赢。
自研软件Spring 2D结果
法国ONERA结果
Case 4: NACA0012明冰
这个工况模拟的是NACA0012双羊角冰，从冰角高度、角度来说，无论是上冰角还是下冰角，我们的软件和试验吻合。
从冰形曲线与试验的贴合度来说，法国ONERA新版求解器更好。我们的结果比ONERA老版求解器强，但不如它的新版。
所以这一波ONERA赢。

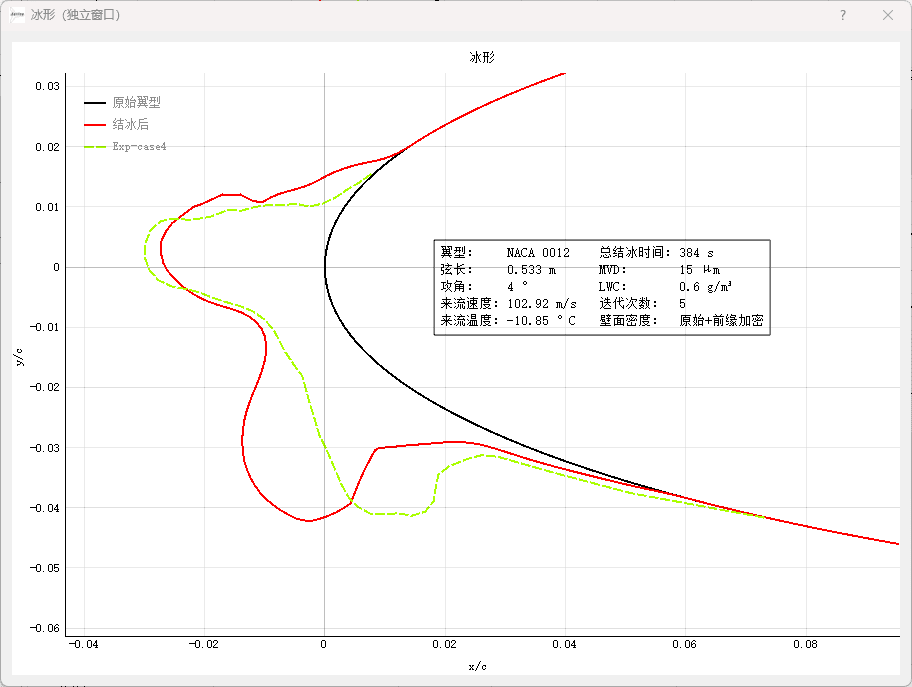

自研软件Spring 2D结果

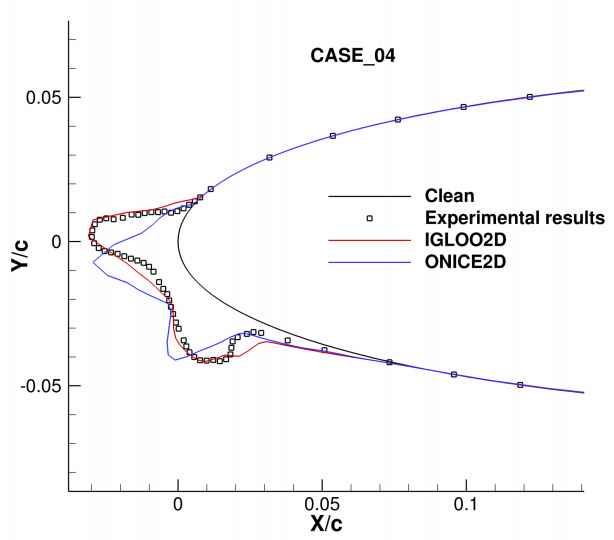

法国ONERA结果

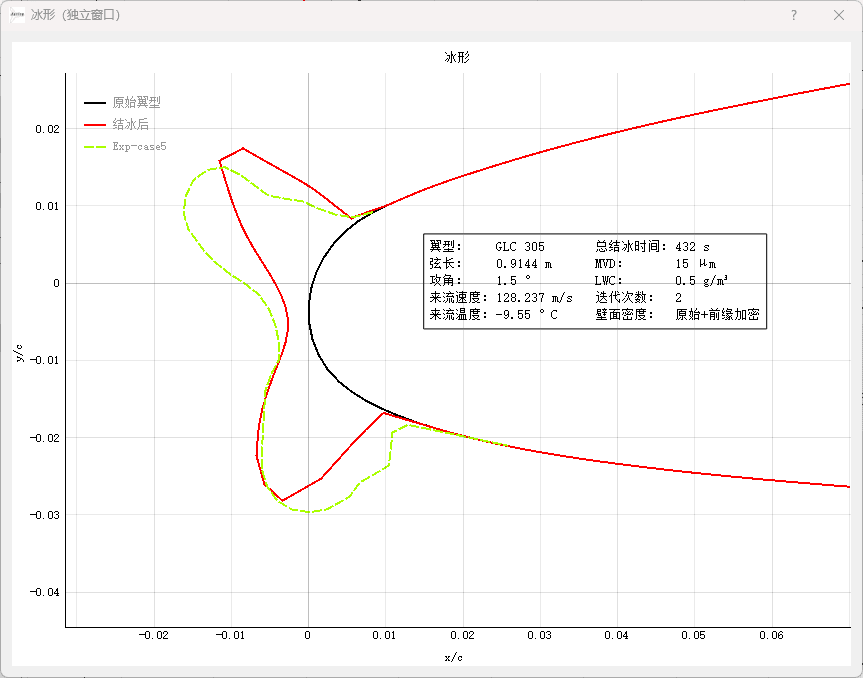

Case 5: GLC305明冰
这个工况模拟的是GLC305双羊角冰，从冰角高度角度来说，无论是上冰角还是下冰角，我们的软件和试验吻合。
从冰形曲线与试验的贴合度来说，我们和法国ONERA结果差不多。
这一波平局。
自研软件Spring 2D结果

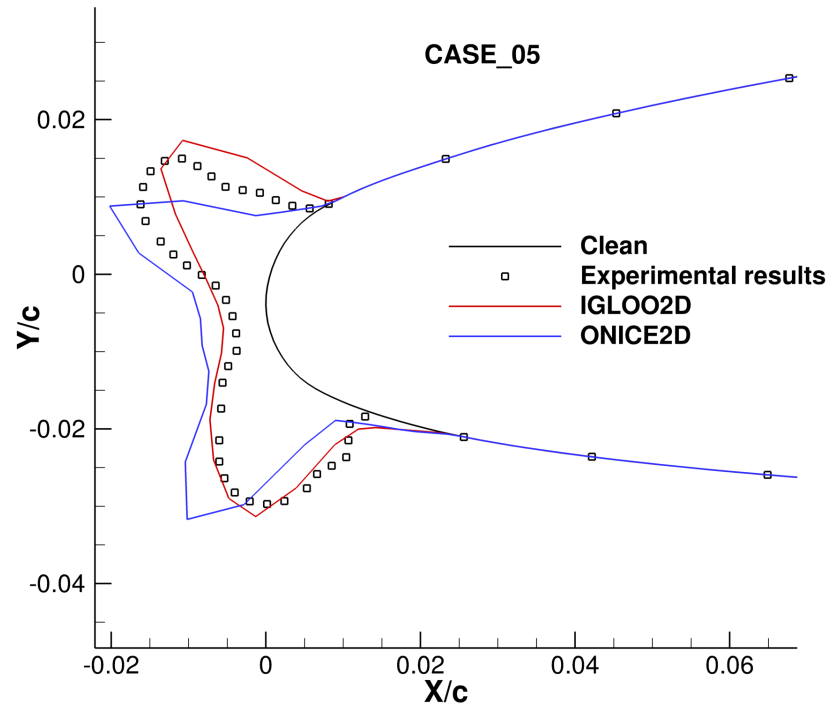

法国ONERA结果

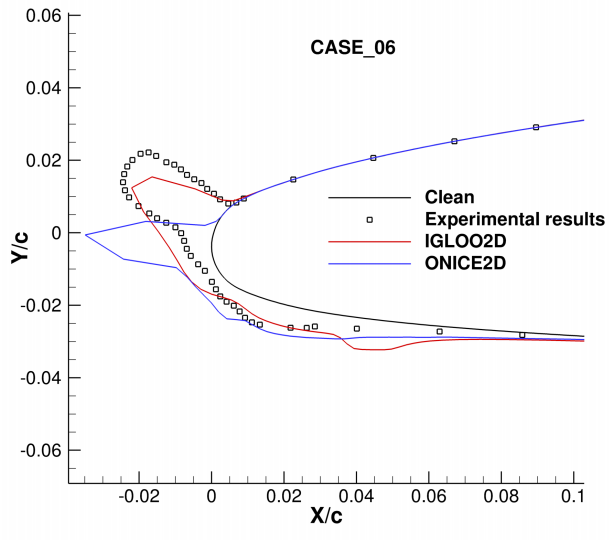

Case 6: GLC305明冰
基础算例的最后一个工况是GLC305的单羊角冰。
我们的结果和法国ONERA的冰角高度都比试验低一些，但是整体还是对上了。
并且我们的结果更接近一些，所以这一局我们赢。

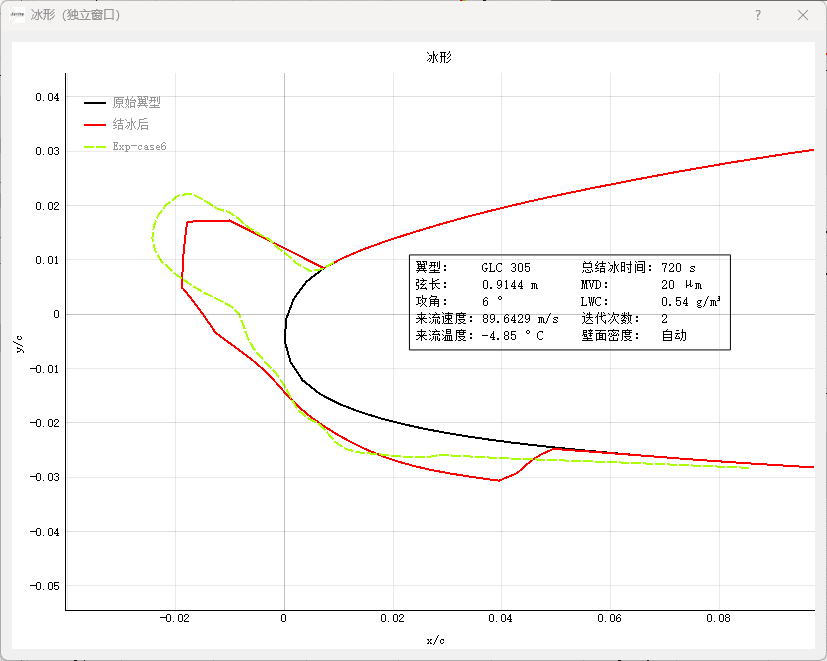

自研软件Spring 2D结果
法国ONERA结果
整体看，在基础算例部分，我们和试验对的还是不错的，软件达到合格水平。
在与法国ONERA软件的对比中：
平局2次，赢2次输2次。
整体打平！
2. 高阶算例

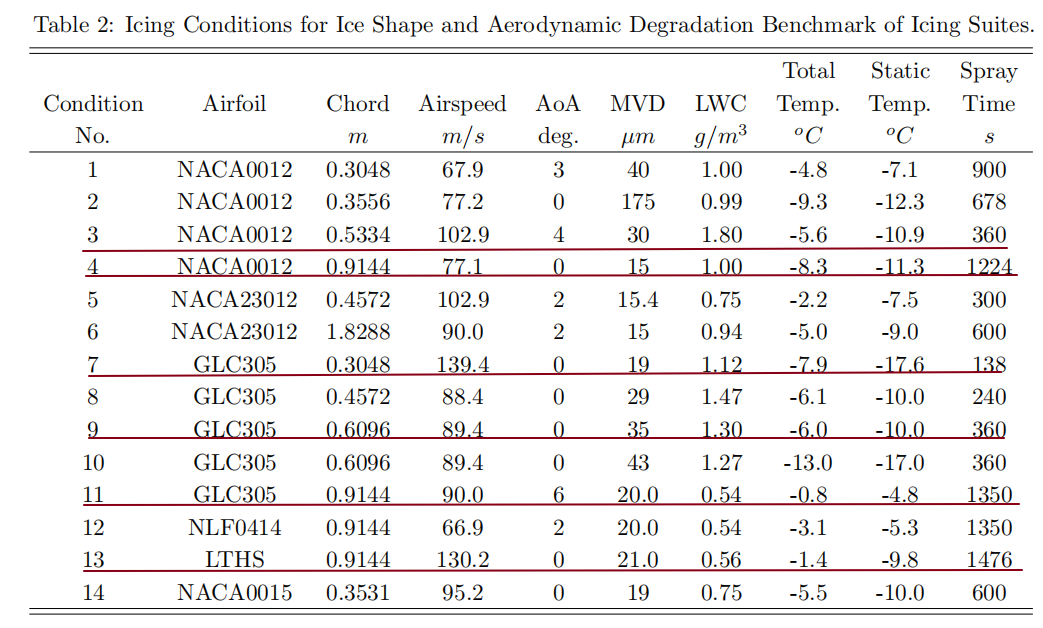

现在进入高阶算例，这里论文放了14个工况，实际展示了6个（划线部分）。
很多人都说NACA0012这种对称翼型，无论啥工况都好算。
实际上并不是这样，之所以有这种错觉，是前面基础案例中的两个老演员给大家的错觉。
因为每个人都用那两个算例做验证，都宣称对的很好。
对自己的算法比较自信的朋友，可以从下面的案例中找找不自信了。

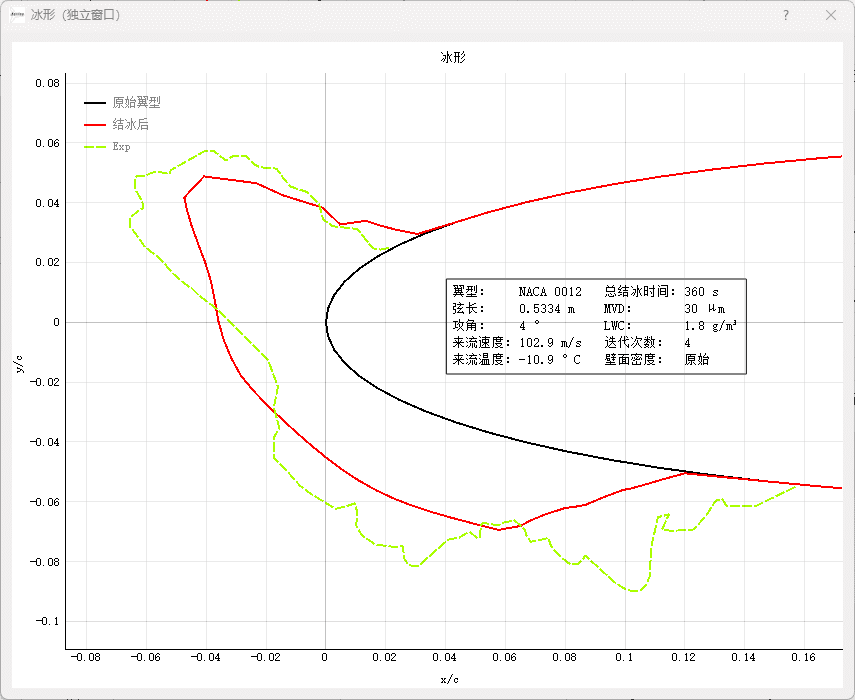

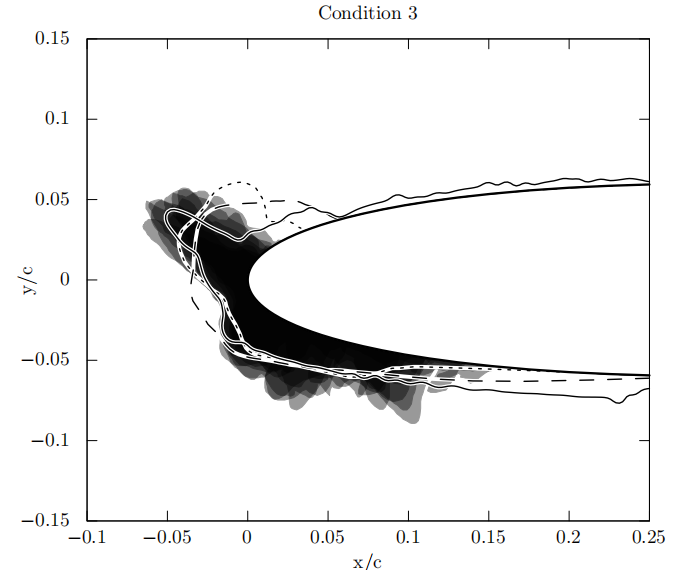

Condition 3: NACA0012单羊角冰
工况3是NACA0012一个单羊角冰的工况。
先看试验吻合度：很明显我们的软件冰角、贴合度比LEWICE、法国ONERA都要好。
这一把我们赢。
这个工况很多代码之所以算的不好，是因为MVD使用了30，同时LWC来到了1.8。很多代码在MVD20+LWC0.5以内的组合里面混久了，导致这方面的验证不够。
自研软件Spring 2D结果
LEWICE(短虚线)、法国ONERA（中虚线、实线）结果
Condition 4: NACA0012双羊角冰
工况4是NACA0012一个双羊角冰的工况。
先看试验吻合度：很明显我们的软件冰角、贴合度比LEWICE、法国ONERA算的都要好。
这一把还是我们赢。
这个工况很多代码之所以算的不好，它是一个大弦长+高LWC+不算很低温的组合，不少代码在冰形识别的时候，会加一个经验组合公式判断冰形是偏霜冰还是偏明冰。当前这个组合很容易被误认为是偏明冰的组合，以致于算出个大羊角。

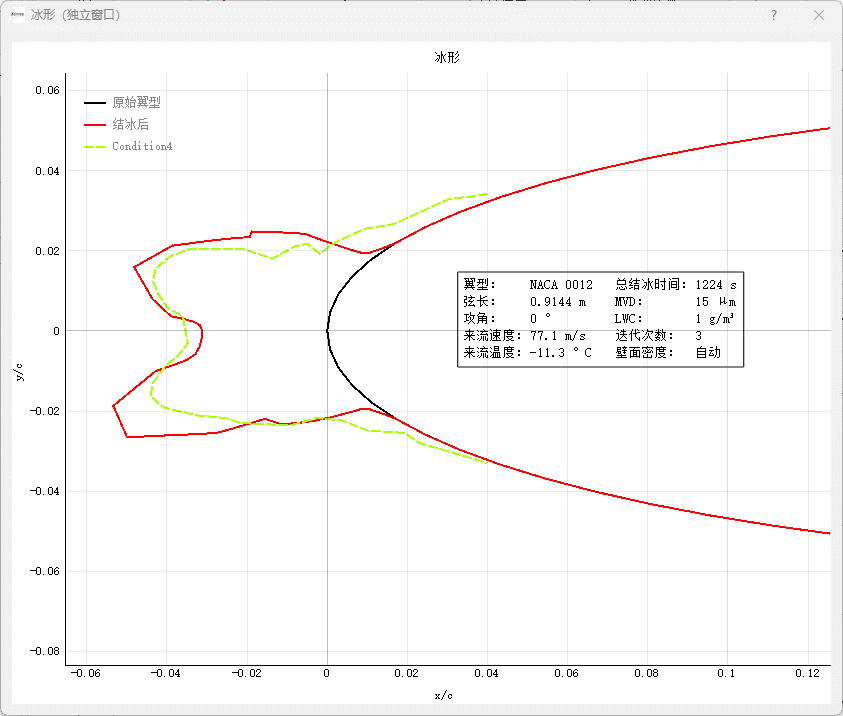

自研软件Spring 2D结果

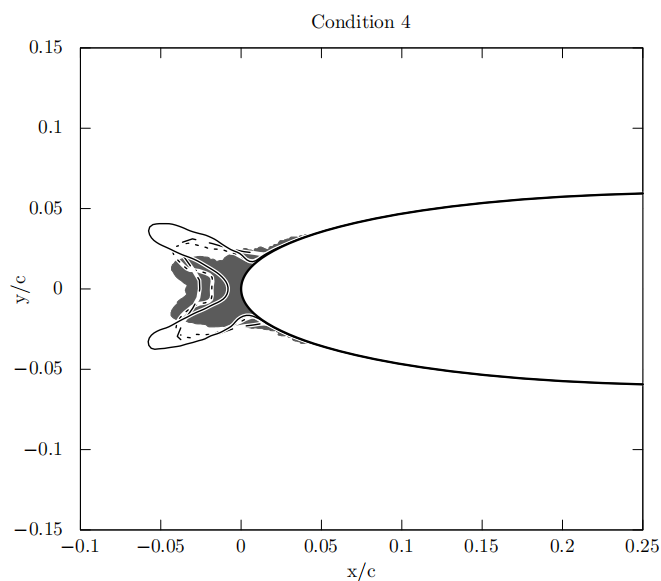

LEWICE(短虚线)、法国ONERA（中虚线、实线）结果

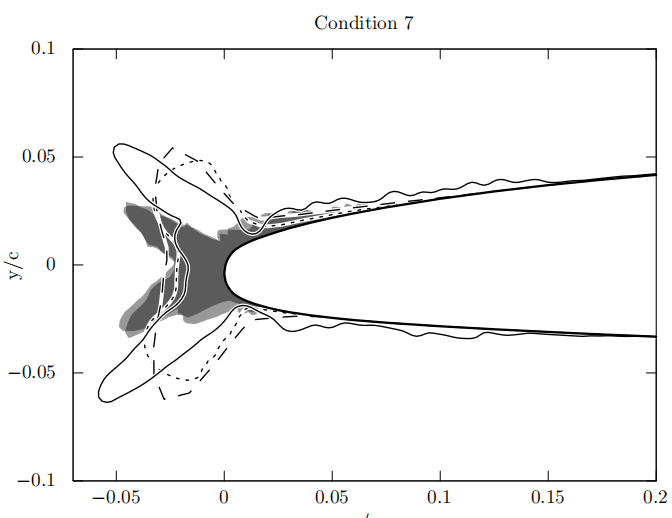

Condition 7: GLC305双羊角冰
工况7是GLC305一个双羊角冰的工况。
也是最难的一个。
先看试验吻合度：我们的软件，能够对上下羊角，但是上羊角明显偏大。
LEWICE、法国ONERA则是上下都偏大。
这一把算我们赢。
我分析这个工况，大家算的不好，还是出在这个工况组合上，从温度看，容易误认成霜冰。
从弦长+LWC+充足的结冰时间看，又是个大明冰。但是试验做出来的冰角没那么大，可能是因为冰量大，冰角被吹断的原因。如果是这个原因，可能就要在模型中，考虑冰的强度问题。

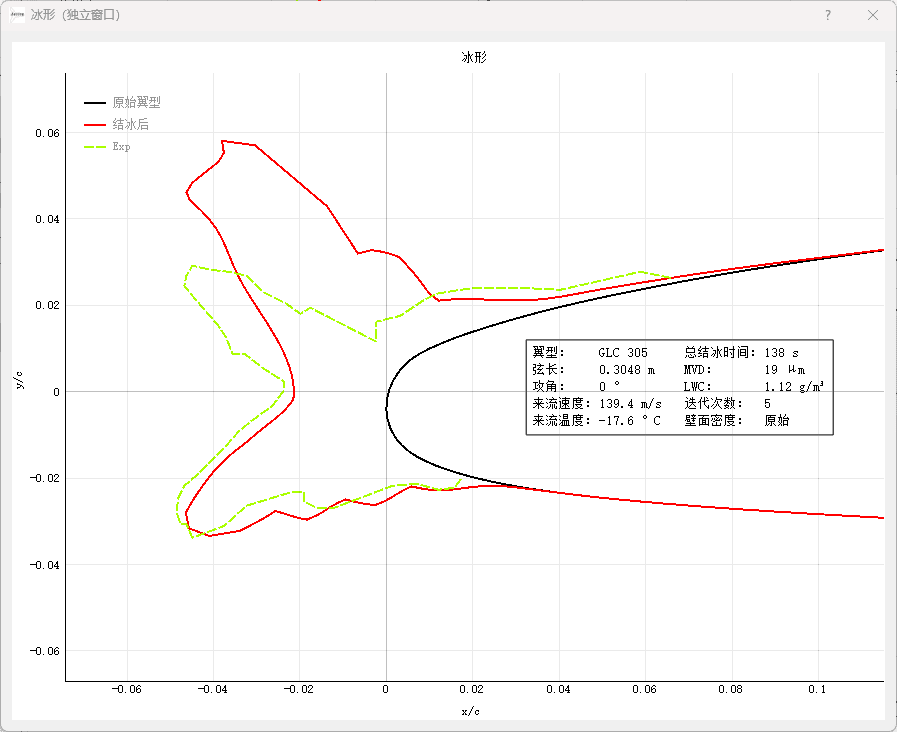

自研软件Spring 2D结果
LEWICE(短虚线)、法国ONERA（中虚线、实线）结果

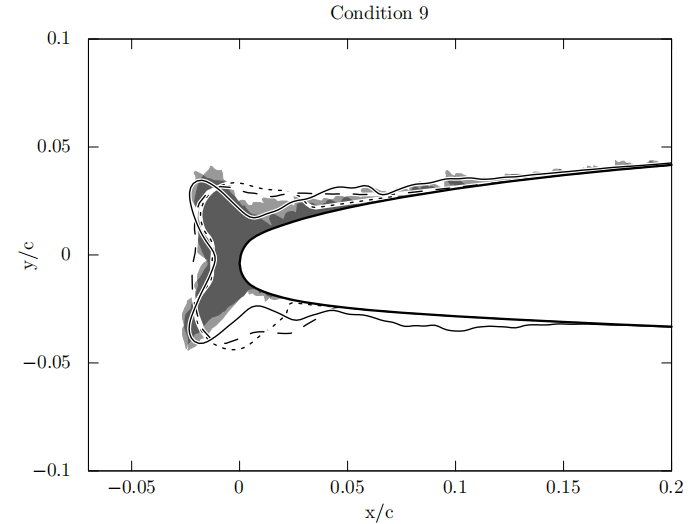

Condition 9: GLC305双羊角冰
工况9是GLC305一个双羊角冰的工况。
先看试验吻合度：各家软件都吻合的不错。
从冰形吻合度看，法国ONERA特调的50步（实线）结果吻合的最好，我们的软件其次。
这一波算ONERA赢。

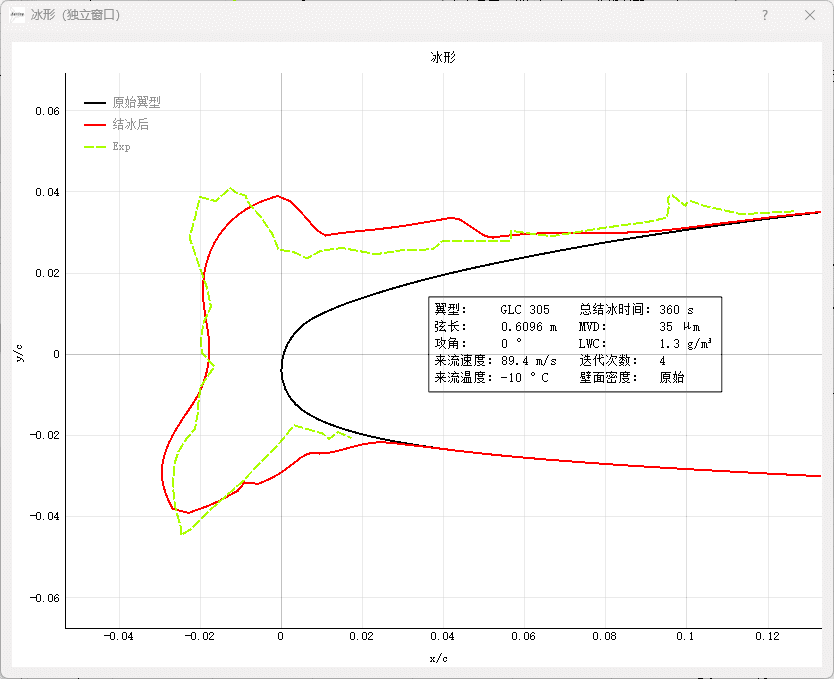

自研软件Spring 2D结果
LEWICE(短虚线)、法国ONERA（中虚线、实线）结果
Condition 11: GLC305单羊角冰
工况11是GLC305一个单羊角冰的工况。
先看试验吻合度：很明显我们的软件最好
这一波我们赢。

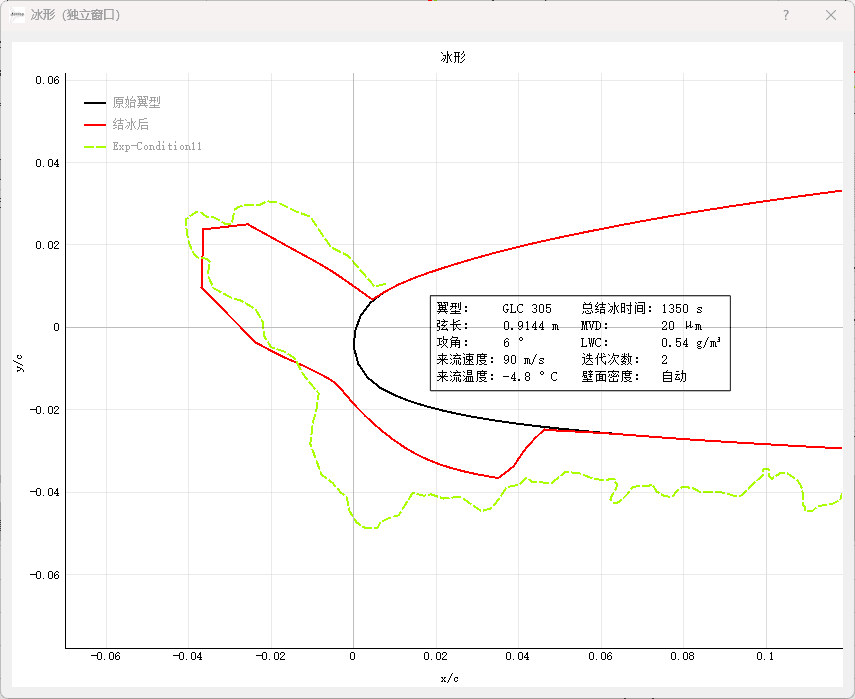

自研软件Spring 2D结果

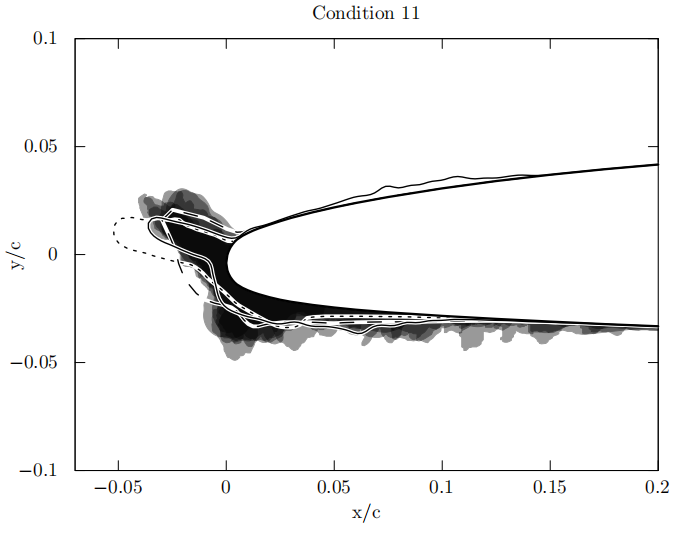

LEWICE(短虚线)、法国ONERA（中虚线、实线）结果

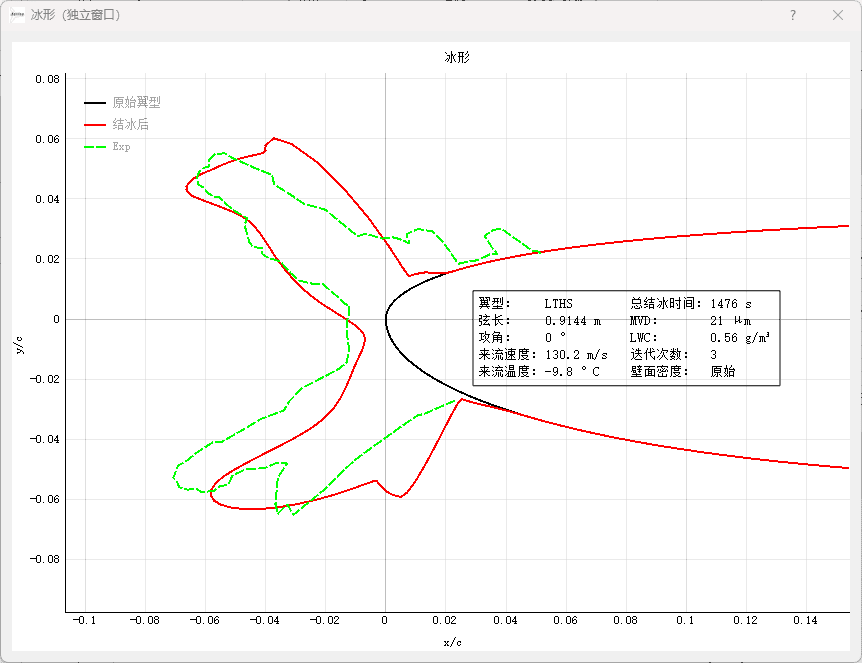

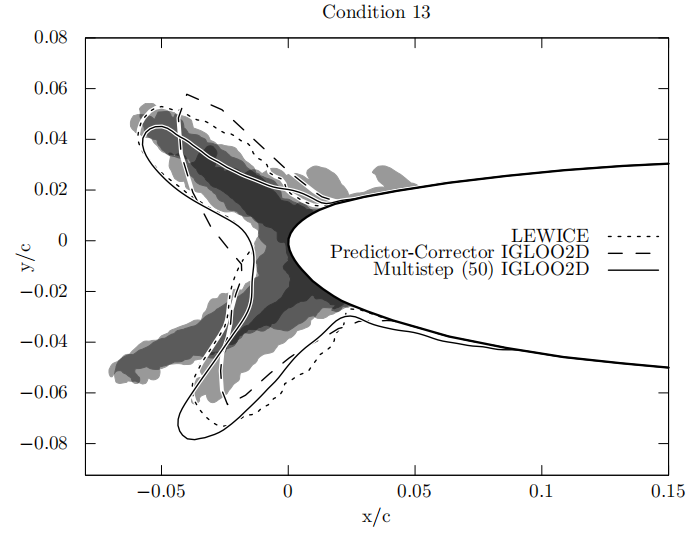

Condition 13: LTHS双羊角冰
最后出场的是重量级选手，LTHS翼型，公认的比较难算的翼型。该翼型的前缘对冰形非常敏感。
试验吻合度：很明显我们的软件最好
这一波我们赢。
自研软件Spring 2D结果
LEWICE(短虚线)、法国ONERA（中虚线、实线）结果
从高阶工况看，我们的软件赢5输1。
再结合基础算例的平局结果看，我们的软件在这12个算例的表现要明显强于法国ONERA和LEWICE。
3. 总结
以上评测仅限于12个工况的结果，后面我们会继续进行算例验证。
这就是我们软件开发了数据库的好处，所有算例都存入数据库，用户可以自己查看。
结果真实可复现，这一点很重要。
