案例分享 | 无刷空芯杯电机电磁仿真流程解析

随着机器人关节、医疗微泵、航空航天舵机、高端光学防抖等精密装备向高转速、高响应、小型化方向高速迭代，空心杯电机已成为核心驱动部件。其转子无铁心、转动惯量小、扭矩波动低、控制线性度好，是小型精密设备实现快速响应的理想选择。

然而，空心杯电机绕组由内外两层线圈构成，叠绕、波绕等不规则模式导致三维建模极其困难，磁钢充磁、初始角定位、多物理场耦合等问题长期制约设计精度。

仿真秀培训团队针对企业实际产品问题，依托JMAG三维电磁-热耦合仿真技术，完成无刷空心杯电机全流程仿真、参数化寻优与多目标优化，系统性破解空心杯电机电磁设计难题，并通过培训给客户讲解完整仿真流程，帮助企业解决实际项目问题和人才培养。

一、空心杯电机电磁设计四大瓶颈

当前空心杯电机呈现高转速、高过载、频繁启停、紧凑集成等工况特征，传统经验公式与静态磁路计算已无法适配真实场景。仿真秀工程实践表明，传统设计难以捕捉三维线圈扭转、端部效应与局部过热风险，四大共性问题尤为突出。

1. 线圈不规则建模难：核心仿真障碍

空心杯绕组由内外两层组成，且存在叠绕和波绕的不规则模式，不能一根一根建模，只能采取简化形式。JMAG本身不带空心杯绕组自动建模工具，需借助Ansys Maxwell 3D空心杯绕组建模模块导出STEP格式，再导入JMAG处理。线圈扭转角度对转矩影响极大，建模精度直接决定仿真可信度。

2. 磁钢充磁与磁路复杂：隐性误差来源

电机转子采用钕铁硼永磁体，充磁方式与磁路模型必须准确创建，才能重现真实物理现象。传统设计难以精准模拟磁钢局部充磁方向与磁路饱和，极易低估转矩波动与损耗分布。

3. 转矩波动与初始角难确定：性能优化盲区

空心杯电机在JMAG中属于非规则电机，不能自动生成绕组，需要手动设置A相绕组初始角位置。初始角直接影响转矩波形与换相性能，传统试错法效率低、成本高，难以找到全局最优解。

4. 磁热耦合与温升评估难：长效可靠性隐患

空心杯电机常用于紧凑型设备，零件详细几何形状影响特性，电磁损耗与温升相互耦合。传统单一电磁计算无法评估热行为，长期高温会加速绝缘老化、退磁与结构失效，制约设备服役寿命。

二、JMAG三维瞬态磁场与磁热耦合仿真

针对空心杯电机四大瓶颈，仿真秀技术团队落地JMAG三维瞬态磁场分析流程，实现电磁损耗、温度场、流场全域联动，精准还原真实热行为。

第一步：几何建模与前处理。在JMAG建模窗口创建除铁芯外所有零件，借助Maxwell 3D空心杯模块导出STEP绕组。

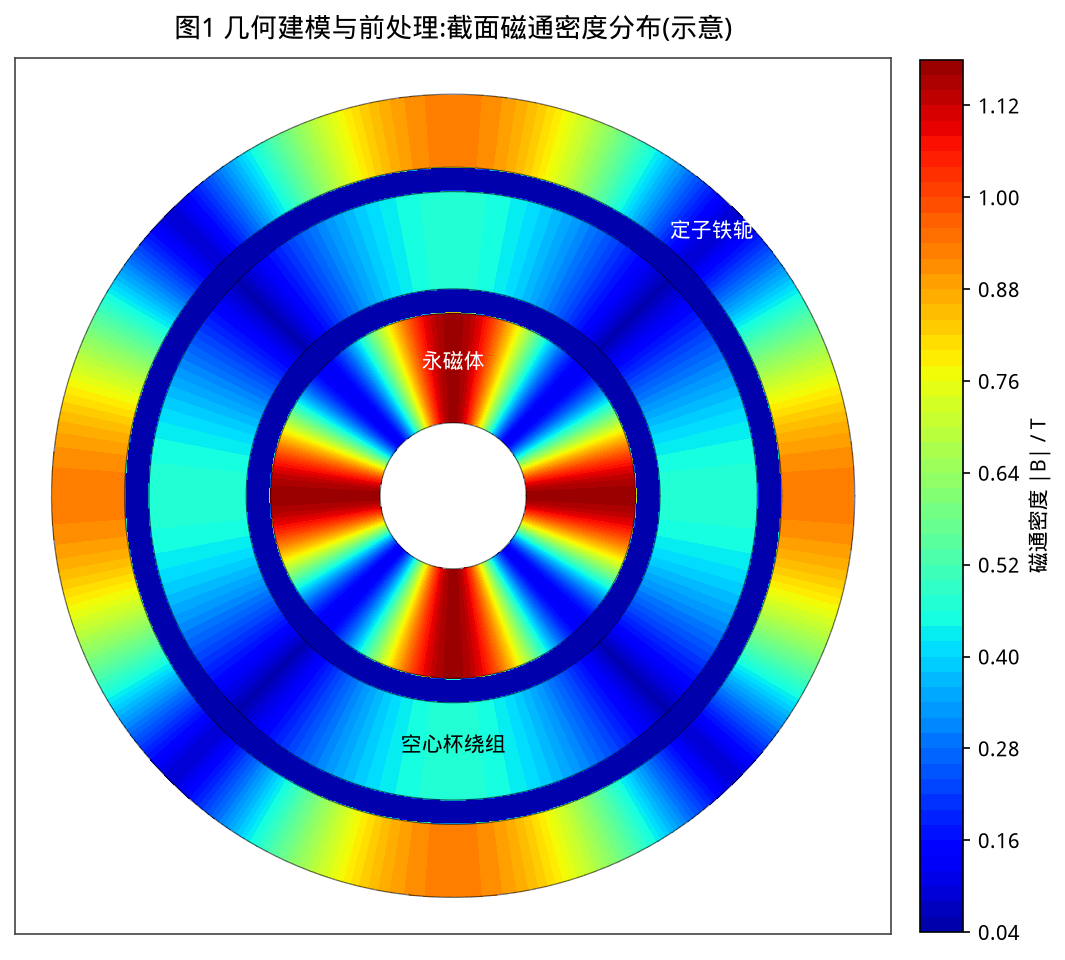

极永磁体、空心杯绕组、定子铁轭三区磁密分布，直观呈现磁路走向与各区域饱和程度

第二步：电路与边界条件。搭建PAM逆变器电路，配置12V电压源、六脉冲逆变电路与角接绕组。手动设置FEM Coil，分别定义U、V、W三相绕组。

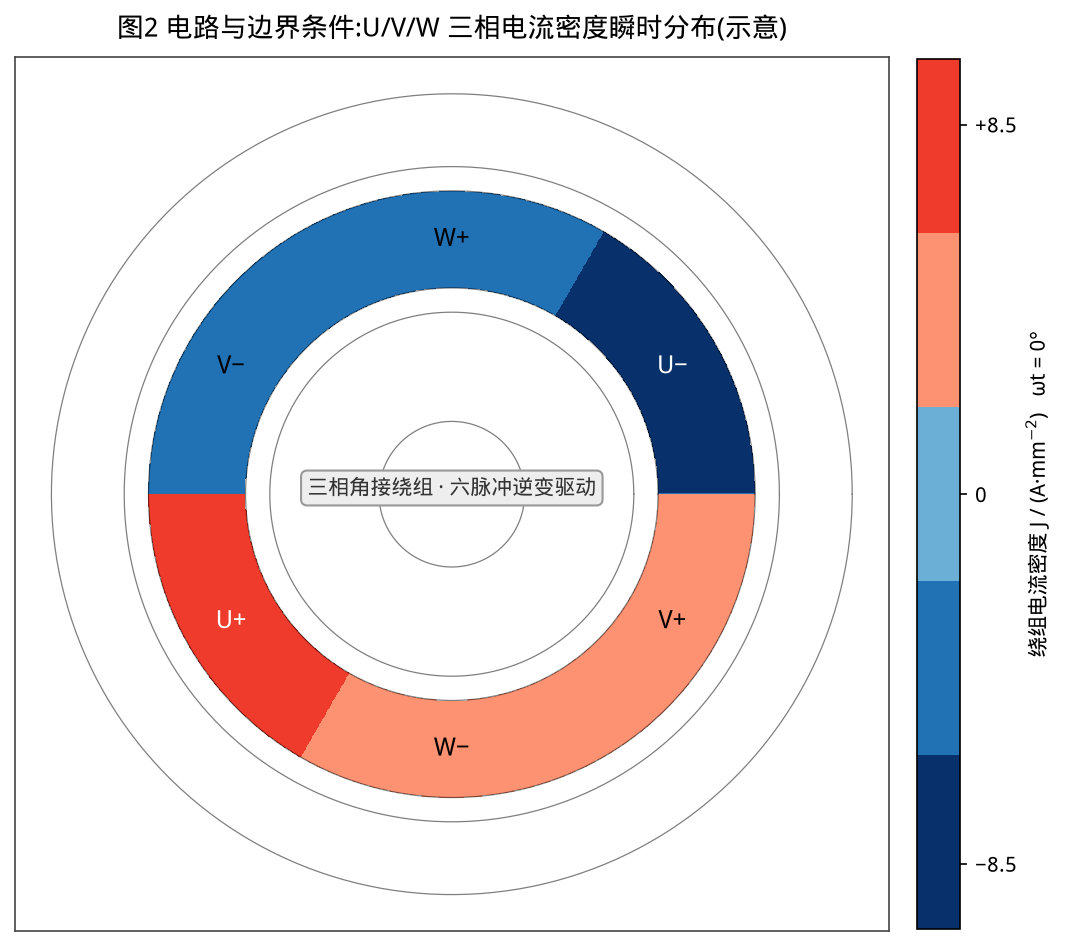

相绕组电流密度瞬时分布

第三步：网格划分与求解设置。

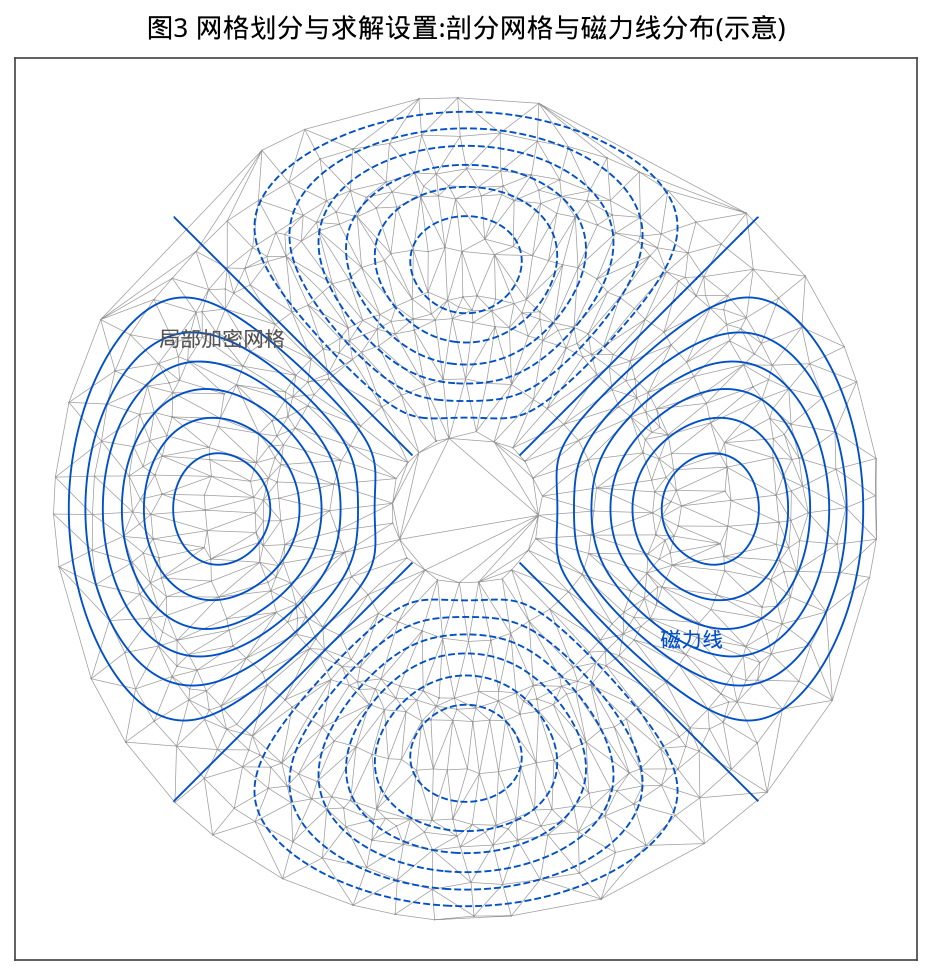

剖分网格与磁力线

第四步：参数化与多目标优化。以绕组初始角位置为参数进行参数化分析，找出电机最优初始角，通过JMAG Optimization模块完成多目标优化，最后采用直接耦合方法进行磁热仿真，评估温升与热稳定性。

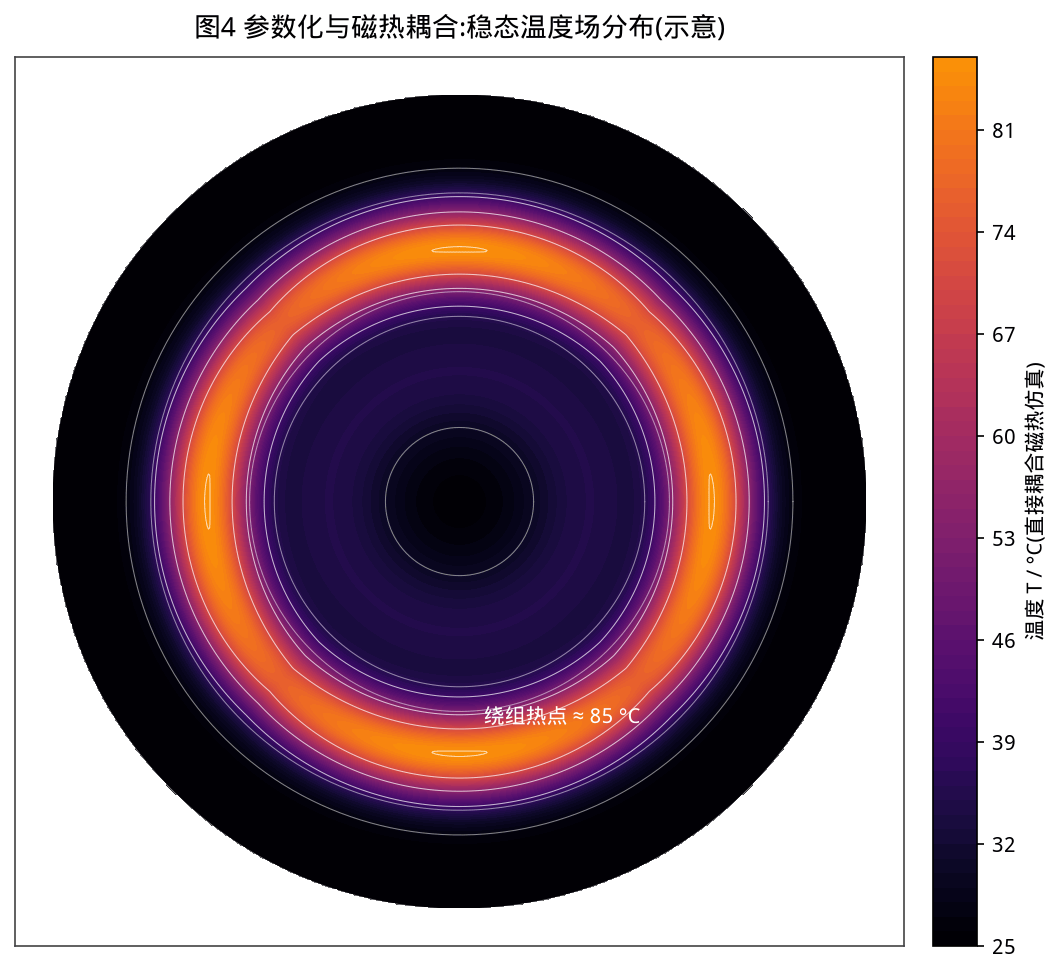

稳态温度场分布

仿真秀培训团队以解决客户实际问题为目的，采用客户实际产品为案例，从前期调研、需求确认、制定大纲、实际产品应用这几点出发，真实还原工作场景，不仅帮助企业解决项目问题，更是通过培训帮助企业培养实战型人才。

针对空心杯电机、无刷电机、精密驱动系统电磁设计场景，仿真秀可提供全流程落地服务：

✅ 全流程电磁仿真服务：三维建模、JMAG瞬态磁场计算、参数化分析、多目标优化、磁热耦合验证；

✅ 定制化优化方案：破解线圈建模瓶颈、优化初始角与永磁体尺寸、匹配最优绕组与电路方案；

✅ 工程化落地报告：输出结构改进方案、材料选型指南、设备运维温度阈值标准；

✅ 仿真定制培训：以解决客户实际问题为目的，采用客户实际产品为案例，制定培训解决方案，帮助企业培养实战型人才。
