人形机器人的“体检表”：这6 类CAE仿真，一个都不能少

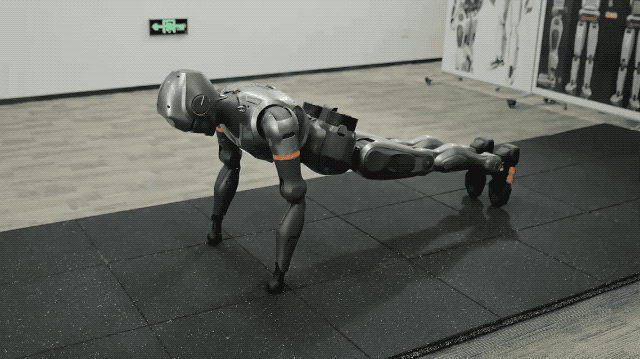

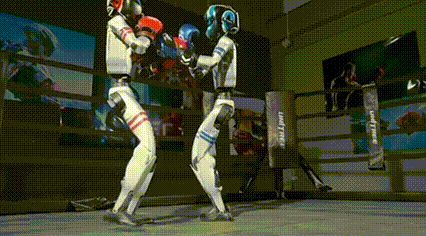

最近人形机器人有多火，不用我多说了吧。会扭秧歌、能侧空翻、热血拳击说来就来，俯卧撑也做得有模有样——但这些炫酷动作的背后，其实都有一群“幕后功臣”：CAE仿真。
说句实在话，CAE这个行当，过去常被调侃“没前途也没钱途”，可如今在新赛道上，它反倒活得风生水起。机器人行业对CAE的重视程度相当高——它就是本体安全的“吹哨人”。
作为一线从业者，今天聊聊机器人真正需要哪些仿真类型。网上流传的一些机器人CAE教程，说实话，里面不少内容都讲偏了。请记住一条铁律：仿真本身不是目的，能真正解决项目里冒出来的问题，仿真才有意义。
01. 静力学分析
静力学强度分析依然是重中之重，这块主要覆盖本体各个部件的强度校核。
常用软件：ANSYS、Abaqus
02. 疲劳分析

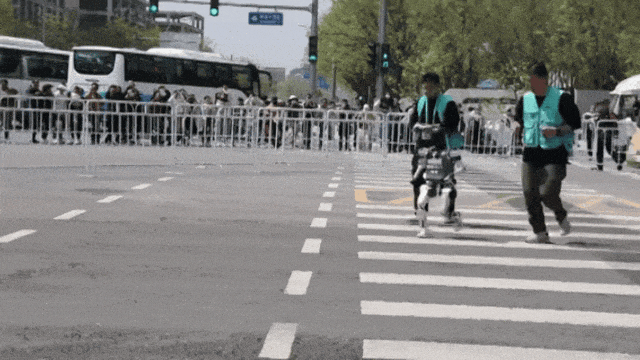

机器人跑马拉松，考验的就是结构耐久！
值得注意的是，机器人大多数结构失效属于疲劳失效，而不是强度失效。疲劳分析的难点在于：想拿到材料准确的SN曲线，实在太难了。
典型场景：
髋关节：承受周期性扭转载荷
手指关节：高频抓握带来的微动磨损
常用软件：ANSYS/WB、nCode
03. 拓扑优化
拓扑优化的目标就俩字：减重！当你想到钢铁侠时，别忘了那本质上也是一堆铜铁的组装体——他的体重虽没汽车那么夸张，但好几百斤也是有的。
常用软件：OptiStruct
04. 热管理
4.1 电机温升仿真
关节电机功率密度＞5kW/kg，绕组温度可达150℃；谐波减速器润滑脂在 80℃ 就会失效。
4.2 电子舱热仿真
基于 Flotherm/Icepak/Fluent 的芯片-散热器-风道协同仿真。实际效果很能说明问题：优必选机器人主控板结温降低 37℃，寿命延长3.8倍。
4.3 整机热仿真
装上外壳之后，整机就是一个封闭的热源。
常用软件：ANSYS/WB、Fluent、Icepak、Flotherm
05. 结构动力学
涵盖模态分析、谐响应分析、瞬态分析、整定时间计算等等。
振动问题堪称“地狱级”难度，是结构与控制的完美结合——谁能攻克振动，年薪百万不是梦。
常用软件：OptiStruct、ANSYS。整定时间计算用过OptiStruct的都懂有多香，明白的都明白。
06. 动力学仿真
这里得说句大实话：动力学仿真的重要性没那么高，核心原因是——搞不准！姿态千变万化，难度极高，参考意义有限。更关键的是，姿态动作这块目前都在用机器学习来控制，仿真的必要性自然就低了。
6.1 刚柔耦合动力学仿真
挑战在于：双足运动时关节冲击力可达体重的5倍。通过模拟跳跃落地，可以获得动态关节扭矩。
6.2 跌落/碰撞分析
冲击、倾覆、翻转、碰撞，一个都逃不掉。
6.3 运动控制仿真
快速奔跑、复杂地形行走、接触力误差＜5%、摔倒自我保护、关节力矩反馈延迟＜2ms。
一个经典案例：优必选Walker X在仿真中完成了100万次楼梯避障训练，实物故障率下降76%。
常用软件：Adams

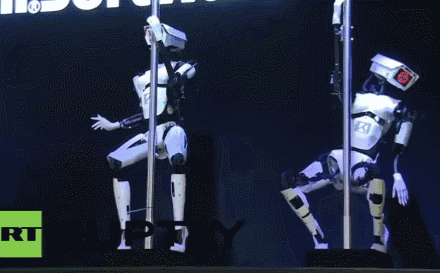

从扭秧歌到跑马拉松，每一次“出圈”表演的背后，都是这6类仿真在默默兜底。机器人还能跳钢管舞呢——而让它们跳得又稳又安全，正是CAE工程师们的日常。
