为什么热控工程师必须懂损耗计算？

仿真圈

13分钟前浏览0

点击文尾阅读原文报名

作者 | 刘老师仿真秀专栏作者

首发 | 仿真秀App

导读：做热控的人，常常把"热耗"当成一个给定的输入参数——电气说多少瓦，我们就按多少瓦算。但你有没有想过：这个数本身，可能就是错的？

做热设计越久，越会遇到一种"玄学时刻"——仿真结温 110℃，实测冲到 135℃，差了 25℃。散热器选型没错、热阻参数没错、边界条件也对得上，问题到底出在哪？

答案往往不在热这一侧，而在热耗的源头。

伺服电机控制器的损耗不是一个固定值，它随负载、温度、开关频率、甚至调制策略实时变化。如果你拿 datasheet 上的典型值直接套，差 20% 是起步，差 50% 也不稀奇。

这篇文章，我从损耗的组成讲起，一直讲到人形机器人关节控制器的损耗计算实操。全文干货，建议收藏。

一、伺服控制器的损耗，到底由什么组成？

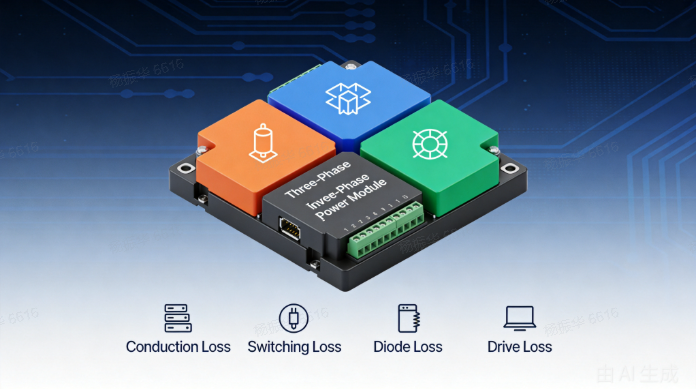

一个典型的伺服电机控制器（三相逆变器拓扑），损耗主要来自功率器件，可以拆成四大块：

1、导通损耗（Conduction Loss）

电流流过功率器件时，器件本身有压降，产生的损耗就是导通损耗。

IGBT：P = Vce(sat) × Ic × D（D 为导通占空比）
MOSFET：P = I² × Rds(on) × D

这是损耗里最大的一块，通常占总损耗的 40%~60%。负载越大，导通损耗占比越高。很多人用额定电流下的 Vce(sat) 或 Rds(on) 直接算，但实际工况下电流是正弦变化的，需要积分求平均值。直接用峰值乘占空比，结果会偏大 20% 以上。

2、开关损耗（Switching Loss）

器件开通和关断的瞬间，电压和电流有交叠，产生的损耗就是开关损耗。

包括开通损耗 Eon 和关断损耗 Eoff
与开关频率成正比：P = (Eon + Eoff) × fsw
通常占总损耗的 20%~40%

开关频率越高，开关损耗越大。这就是为什么 SiC 器件能做高频——它的开关损耗比 IGBT 小一个数量级。

3、二极管损耗（Diode Loss）

续流二极管的损耗，也分导通和反向恢复两部分：

导通损耗：和 IGBT 导通损耗类似，P = Vf × If × D
反向恢复损耗：二极管关断时的反向恢复电流产生的损耗，本质上也是一种开关损耗

IGBT 模块里的反并联二极管，损耗通常占总损耗的 10%~20%。SiC MOSFET 的体二极管性能较差，如果用体二极管续流，损耗会显著增加——这也是为什么很多 SiC 方案会外接 SiC 肖特基二极管。

4、驱动损耗与其他

驱动损耗：驱动芯片给栅极充放电的损耗，P = Qg × Vgs × fsw，通常很小（几瓦级别）
死区损耗：死区时间内电流走二极管，比走管子损耗大
母线电容 ESR 损耗、PCB 铜损等，通常占比 5% 以内

小结一下：一个典型的 IGBT 伺服控制器，满负载下损耗分布大致是——导通损耗 50%、开关损耗 30%、二极管损耗 15%、其他 5%。但这个比例会随负载率、开关频率、温度剧烈变化。

二、被忽视的温度效应：损耗参数不是常数

这是最容易被忽略、但影响最大的一点：损耗参数本身随温度变化。

你在 datasheet 上看到的 Vce(sat)、Rds(on)、Eon、Eoff，都是在 25℃ 或 125℃ 下的典型值。而实际工作中，结温可能在 -40℃ 到 150℃ 之间波动，参数变化幅度远超你的想象。

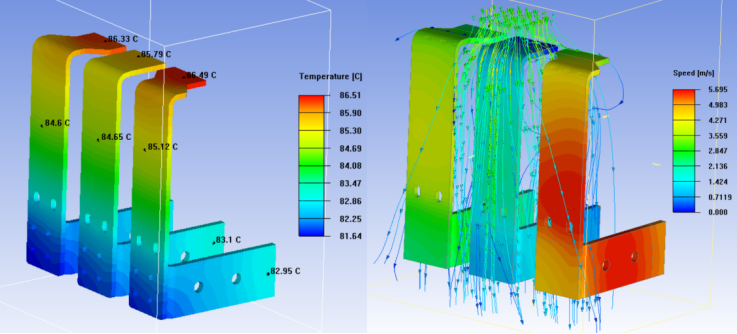

图片来自告别“热焦虑”！解锁IGBT、铜排、散热器的精准热仿真密码

IGBT 的温度特性

Vce(sat) 随温度升高而增大：从 25℃ 到 125℃，Vce(sat) 大约增加 15%~25%
开关损耗随温度升高而增大：Eon 和 Eoff 都随温度上升，增幅约 10%~20%
所以 IGBT 有一个正温度系数，结温越高、损耗越大、结温更高——这是一个正反馈

SiC MOSFET 的温度特性

Rds(on) 随温度升高显著增大：从 25℃ 到 125℃，Rds(on) 增加 50%~80%！
这比 IGBT 的 Vce(sat) 温度系数大得多
但 SiC 的开关损耗温度系数较小，甚至略有下降

这意味着什么？ 如果你用 25℃ 下的 Rds(on) 算 SiC 控制器的损耗，实际结温 125℃ 时，导通损耗可能比你算的高 60% 以上。总损耗差 30%~40% 是常态。

工程上的常见误区

1、用室温参数算高温损耗——结果偏小，散热器选小了

2、用最高温参数算所有工况——结果偏大，散热器浪费了，但至少安全

3、只修正导通损耗，忘了开关损耗也随温度变——SiC 上这个问题相对小，IGBT 上明显

正确的做法：做损耗计算时，必须考虑温度对参数的影响，最好能做"损耗-结温"的迭代计算——先假设一个结温，算损耗，再用损耗算结温，反复迭代直到收敛。

三、损耗计算的三条路径，你走对了吗？

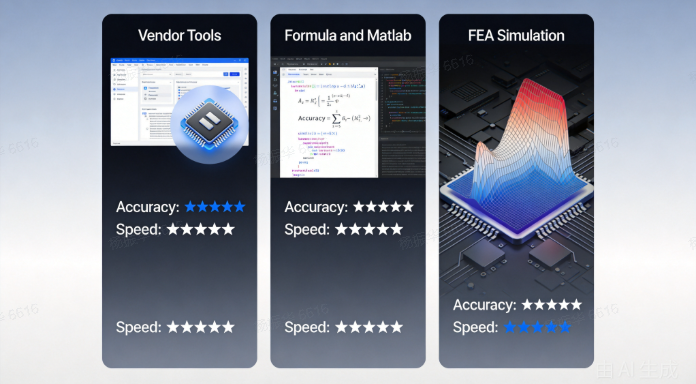

知道了损耗由什么组成、受什么影响，接下来就是怎么算。工程上主要有三条路径：

路径一：厂商官方工具

各大功率器件厂商都有自己的损耗计算工具，比如：

英飞凌 IPOSIM：IGBT 和 SiC 模块损耗计算
德州仪器 WEBENCH：电源方案损耗与热仿真
PI Expert：开关电源设计与损耗分析
罗姆 Solution Simulator：SiC 器件损耗计算

优点：参数准确（厂商自己的器件模型）、上手快、结果可信度高缺点：只能用自家器件、拓扑有限制、自定义程度低、无法导入自定义负载曲线

适用场景：方案选型阶段、快速评估、有明确器件型号时

路径二：公式计算 + Matlab/Simulink

自己根据损耗公式，结合器件参数，用 Matlab 或 Python 写计算脚本。

可以精确控制每个参数
可以导入任意负载曲线（比如人形机器人的关节力矩曲线）
可以做温度迭代、参数敏感性分析
配合 SVPWM 调制模型，可以得到更精确的损耗分布

优点：灵活、可控、可批量计算、可嵌入系统仿真缺点：需要自己写代码、器件模型需要手动输入、容易漏项（比如死区损耗、反向恢复损耗）

适用场景：有明确工况曲线、需要做参数优化、系统级热仿真

路径三：有限元 / 系统级仿真

用专业仿真软件做器件级或系统级仿真：

Saber / PLECS：电力电子系统仿真，内置损耗模型
ANSYS Maxwell + Simplorer：电磁场 + 电路联合仿真
PSpice / LTspice：电路级仿真，带损耗分析

优点：精度最高、可以考虑寄生参数、波形细节完整缺点：建模复杂、计算慢、对工程师要求高、不适合快速方案评估

适用场景：关键项目详细设计、疑难问题定位、新拓扑验证

三种方法怎么选？

方法	精度	速度	成本	适用阶段
厂商工具	★★★☆	★★★★★	低	选型评估
公式计算	★★★★	★★★★	中	详细设计
仿真软件	★★★★★	★★	高	验证优化

我的建议是：选型用厂商工具快速筛，详细设计用公式计算做批量分析，关键节点用仿真软件做验证。三条路径互相校验，结果才靠谱。

四、真实案例：人形机器人直线关节损耗计算

说一千道一万，不如来个实际的。我们拿人形机器人腿部直线关节的伺服控制器来算一遍。

工况描述

拓扑：三相电压源逆变器
功率器件：SiC MOSFET 模块，650V/50A
母线电压：48V
电机额定电流：20A（有效值）
开关频率：20kHz
调制方式：SVPWM
负载曲线：行走周期内电流随关节角度变化，峰值 30A，平均 12A

计算思路

建立 SVPWM 调制模型，得到每个开关周期内各相的导通时间
导入实际负载电流曲线（一个完整行走周期，约 1 秒）
逐周期计算每相的导通损耗、开关损耗、二极管损耗
考虑温度影响：用 25℃ 和 125℃ 两组参数分别计算，得到损耗范围
汇总三相总损耗，得到一个周期内的损耗波形和平均值

关键结果

损耗类型	25℃ 下	125℃ 下	增幅
导通损耗	12.8W	20.5W	+60%
开关损耗	8.2W	7.6W	-7%
二极管损耗	3.5W	4.1W	+17%
驱动及其他	1.2W	1.2W	0
总损耗	25.7W	33.4W	+30%

看到了吗？同样的工况，25℃ 和 125℃ 下总损耗差了 30%。如果你用室温参数算出来 25.7W 损耗，选了一个热阻 3℃/W 的散热器，算出来结温是 25 + 25.7×3 = 102℃，看起来没问题。

但实际结温到 125℃ 时，损耗是 33.4W，这时候结温应该是 Ta + 33.4×Rth。如果 Ta 是 50℃，Rth 是 3℃/W，那结温就是 50 + 33.4×3 = 150℃——已经接近 SiC MOSFET 的结温上限了。

这就是温度迭代的意义：不迭代，你永远在低估损耗。

五、为什么热控工程师必须懂损耗计算？

说了这么多，可能有人会问：损耗不是电气工程师的事吗？我做热控的，算好散热不就行了？我想说：热耗是热设计的输入，输入错了，后面再精准都没用。

热控工程师懂损耗计算，至少有三个好处：

第一，能判断电气给的热耗参数靠不靠谱。 很多时候电气给的热耗是"额定功率 × 效率倒数"这种粗略估算，和实际差很多。你自己能算，就能发现问题、提前对齐，而不是等样机出来才发现温度超标。

第二，能做更精准的热设计。 知道损耗随负载、温度怎么变，你就能做动态热仿真、评估最坏工况、优化散热器选型——既不浪费，也不冒险。

第三，能和电气在同一个频道对话。 热出了问题，不全是热的锅，也不全是电气的锅。你懂损耗，就能和电气一起分析：是损耗算高了？还是散热没做好？还是工况理解有偏差？问题定位快了，解决自然就快。

六、写在最后

这篇文章讲了损耗的组成、温度的影响、三种计算方法，还有一个实际案例。但说实话，这些都还只是入门。

真正的损耗计算，要考虑的细节还有很多：死区时间的影响、寄生参数的影响、并联器件的均流、不同调制策略的差异……每一个拎出来都能讲一节课。

好消息是，9月19日今晚 19:30 ，我邀请到了本文作者刘老师来做一场线上公开分享——《人形机器人关节伺服电机控制器损耗原理及热仿真计算》。大家请识别下方二维码报名和观看。

说起这场分享，还有一段小故事。前阵子我们做了一场人形机器人热仿真的直播，刘老师看完后特意给平台留了言，说自己也在研究这个方向，希望能有机会和同行们做一次交流。一来二去，就有了这场直播——与其说是讲课，不如说是一场同行之间的技术切磋。

其实仿真秀一直想做的，不只是一个看课的平台，更是一个工程师之间能真正聊起来的地方。技术这东西，闭门造车进步慢，有人一起聊、一起碰，思路一下子就开了。如果你也有自己的研究心得、踩过的坑、或者想拿出来讨论的问题，欢迎来直播间坐坐——哪怕只是来聊聊，也是在给这个圈子添一把火。

刘老师是仿真秀平台优质内容创作者，原中国电力科学研究院专家，在功率器件损耗分析和热仿真领域有十几年的工程经验。这次分享，他会把自己多年积累的损耗计算方法论，结合人形机器人关节控制器的实际案例，完整地讲给大家听。

内容包括：

功率器件损耗的组成与计算方法
温度对损耗参数的影响与迭代计算
SVPWM 调制下的损耗建模思路
人形机器人关节控制器损耗计算实操
损耗计算结果如何对接热仿真

定位说明：这次分享是"抛砖引玉"性质——刘老师自己也是人形机器人领域的学习者，他把自己最近研究的心得整理出来，和大家交流讨论。内容是干货，但不代表标准答案，欢迎大家带着问题来，一起碰撞。

直播完全免费，扫码即可报名。直播结束后可回放。如果你正在做人形机器人的热设计、电机控制、或者功率电子相关的工作，这场分享应该会对你有帮助。
