整星结构力学与热控仿真的23个常识！新人踩过坑才懂
导读：上周，有位学员问了我一个看似基础、却很有意思的问题：“为什么星上单机不用实体或壳单元建模，而是用质量点就可以了？”
说实话，刚听到时我愣了一下。因为对我而言，这几乎是本能反应；但对刚毕业或刚入行的人来说，这恰恰是一个值得认真解释的问题。后来我想，新人本来就会遇到各种各样的问题，而如今航天领域任务紧、节奏快，大家都非常忙，很难再像过去那样手把手带人。包括我自己，也常常分身乏术——非不愿，实不能。
我先回答了他：整星力学仿真 主要关注整体模态、刚度、载荷传递和界面响应，并不需要单机内部细节。单机对整星的主要贡献，是质量、质心和转动惯量；用质量点加 RBE2/MPC 连接到安装点，即可等效。若建实体或壳单元，网格量大、局部模态多、计算慢，还容易引入不必要的误差。只有当单机本身大型柔性、与整星频率耦合，或需要评估安装点局部应力/内部响应时，才需要详细建模或采用子模型。说到底，建模的粒度，永远取决于分析的目的。
过了两天，学员告诉我：用这种方法，现在整星建模 1~2 天就能完成，以前至少要一周。我听后既欣慰，又有些无奈。欣慰的是方法确实帮到了他；无奈的是，这些本可早点讲清楚的“常识”，却常常要等新人自己踩了坑才明白。
所以，今天我想把卫星结构设计与仿真中需要避的坑，或者说我自己踩过的坑，系统汇总一下。下面按设计、仿真、试验等阶段逐条展开，希望对刚毕业或刚入行的同行有所启发，帮大家少走一点弯路。

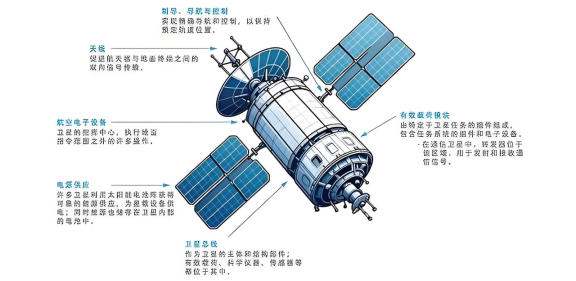

一、卫星设计阶段
1. 视场分析必须覆盖全运动包络。 太阳翼、天线、扫描机构等转动部件的运动扫掠区，必须全部纳入视场与干涉分析。不能只看收拢或展开静态，要覆盖在轨运动全过程，避免光学载荷、敏感器被遮挡或干涉。
2. 螺钉统计别漏隔热垫片厚度。 异质材料连接中，隔热垫片影响螺钉有效夹持长度和预紧力。高低温循环下，垫片还可能压溃或导致螺栓松动。统计时应计入垫片厚度，并校核螺纹啮合长度与拧紧力矩。
3. 安装可行性与易行性要前置。 结构设计必须考虑总装可达性、操作空间和调整垫片安装路径。否则容易出现“装不上、拧不动、拆不下”。大型仪器板还要预判装配应力，避免强制装配导致精度超差。
4. 精测光路提前复核。 光路遮挡不仅来自星上设备，还包括工装、电缆、多层、管路等。设计阶段就应系统排查，并与视场分析同步，确保工装状态和实际安装偏差下光路仍满足要求。
5. 微振动传递路径要早分析。 高精度卫星中，CMG等扰振源虽量级小，但低阻尼结构会几乎无衰减传递。设计阶段应建立“扰振源—传递路径—敏感载荷”链路，合理选择被动、主动或混合隔振，并警惕运动机构局部共振放大。
6. 热弹性变形与尺寸稳定性。 低轨卫星热循环剧烈，结构热变形直接影响光学指向和天线精度。应统一热分析与结构模型，评估安装方式影响，必要时采用柔性铰、零膨胀复材等热变形隔离措施。

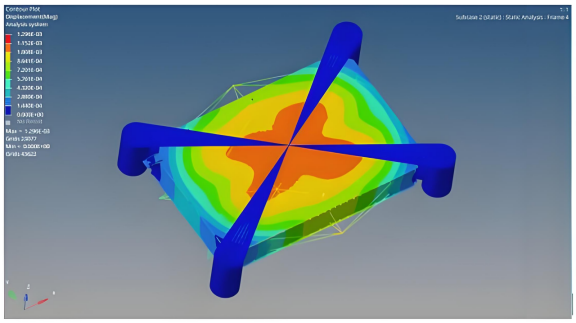

二、卫星力学仿真阶段
1. 导出模型统一坐标系。 CAD导出到HyperMesh等前处理软件时，必须指定统一全局坐标系，否则模型位置错乱，节点和连接关系随之出错。导出前应明确各部件相对全局坐标系的位姿。
2. 复杂模型合理简化。 支架、安装座等非主承力结构可按刚度等效简化。简化后需验证：基频误差控制在3%以内，100 Hz以下模态频率误差5%以内，交叉正交性对角项大于0.95、非对角项小于0.05。
3. 单位制严格匹配。 单位错误是代价最高的低级错误。CAD常用毫米，求解器可能默认米或英寸。导入后必须校核总质量、质心等质量特性，确保全流程单位统一。
4. 复合材料方向精确定义。 复材性能依赖纤维方向，方向错则模型本质错误。曲面零件不能用平面投影随意定义，应沿曲面生成局部坐标系，保证每个单元材料方向与铺放路径一致。
5. 检查1D单元独立性与重节点。 梁、杆单元要检查重节点是否合并，避免结构实际不连续。RBE2/RBE3过度约束会产生虚假高频。约束反力应只出现在合理边界，内部不应有非物理约束力。
6. 2D与3D单元不可同组件。 壳单元与实体单元混在同一component下，会导致应力提取混乱。应按单元类型分组，提取结果应力时选择复合材料应力或壳单元应力，不能用3D节点应力替代壳中面应力。
7. 火工冲击仿真要全链路。 火工冲击频率高、量级大，对电子设备威胁大。缺少实测时域数据时，可用SRS合成时域信号。复杂爆炸过程可考虑SPH等高保真方法，并评估蜂窝、混合垫片等衰减效果。
8. 声振环境预示注意低频偏差。 混响室低频段并非扩散声场，直接按扩散场假设会低估响应。应评估混响室下限频率与卫星关键模态的匹配，采用精细功率谱和数字滤波，保留腔体模态效应。
9. 模型修正与相关性验证。 仿真必须经试验修正。目标是将频率误差从15%左右降至5%以内。MAC对角项通常应大于0.85，NCO检查也不可少。但通过MAC不等于关键响应预测准确，应以关键响应为目标修正。
10. 仿真完成后的自检清单。 总质量、质心与设计值偏差控制在5%以内；自由模态前6阶接近零；模态参与质量累计满足要求；约束反力位置合理；应变能无不合理集中；热-结构节点映射无遗漏。

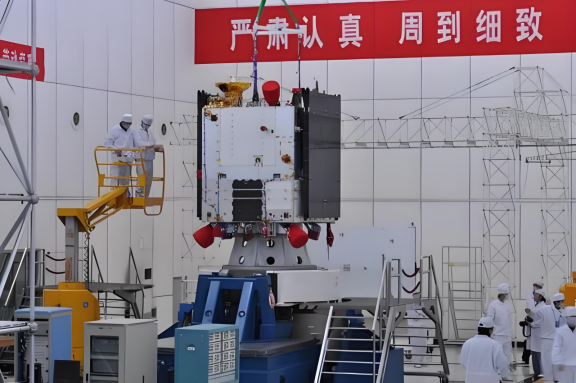

三、卫星的试验阶段
万星组网时代低轨星座规模化发射！卫星力学热试验可靠性技术拆解
1. 装配精度与基准选择。 基准应选刚度大、精度高、全流程稳定的特征面。基准一旦确定，从加工到总装应保持一致。大型结构可用激光雷达与激光跟踪仪联合测量，避免累积误差。
2. 装配应力消释与稳定性验证。 装配和胶接应力需通过小量级振动、热试验逐步消释。可在产品和工装粘贴基准量块，试验前后三坐标测量，位置姿态变化收敛后再增大量级。
3. 振动试验防“过试验”。 夹具阻抗与真实安装结构差异大，加速度控制易过试验。力限控制通过监测界面力反馈调节，使试验更接近真实受力。夹具一阶频率应远高于试验最高频率。
4. 模态试验边界与测点。 自由-自由边界悬挂频率应远低于卫星一阶弹性模态，通常低于1/5至1/10。测点要有足够空间分辨率，激励方式按结构大小选择，阻尼识别精度低，后续仿真应留余量。
5. 声振试验低频偏差控制。 混响室体积决定扩散声场下限频率，低于该频率试验结果偏差大。应针对具体运载声谱制定条件，优化控制方案，减小低频段天地差异。
6. 试验重复性与一致性。 试验前后试件与工装不应拆分，产品状态、环境保持一致。每一状态多次测量，选重复精度好的数据作判据。大量级前后扫频曲线应吻合，频率漂移量通常应小于3%。
7. 地面与飞行一致性评估。 地面试验无法完全复现飞行。需评估空气阻尼、夹具附加刚度、边界简化、温度差异等影响，并在试验方案阶段制定修正策略，而非异常后再解释。
结语： 设计阶段的坑常在总装暴露，仿真阶段的坑常在试验对比时显现，试验阶段的坑可能到发射后才追责，材料工艺的坑则可能在轨数年后才浮现。建议将上述要点固化为量化检查清单和门禁评审，减少对个人经验的依赖。
