怎么判断网格质量好坏？HyperMesh 复杂结构网格划分技巧
网格是有限元仿真的根基，网格质量直接决定仿真结果精度、计算收敛性与求解效率。劣质网格极易引发计算报错、结果失真、迭代不收敛等一系列问题。尤其是异形件、薄壁件、多特征复杂结构，网格划分难度会大幅提升。
HyperMesh作为行业主流CAE前处理工具，在复杂结构网格处理、网格质量管控方面能力突出。本文带大家搞懂网格质量评判标准，分享HyperMesh复杂结构网格划分实操技巧。
网格质量好坏的三大评判维度
网格评判主要看单元形态、尺寸过渡、拓扑规范，是各类仿真项目通用校核标准。
雅克比：理想值为1，常规仿真最低建议大于0.5，数值越低代表单元畸变越严重。
长宽比：壳单元建议≤5，实体单元建议≤4，避免细长畸形单元。
翘曲度：针对四边形壳单元，常规结构控制在15°以内，防止应力计算出现偏差。
歪斜度：控制在0.8以内，规避锐角、钝角等劣质单元。
遵循关键区域加密、次要区域粗化的原则。
螺栓孔、圆角、焊缝等受力重点位置做网格细化，非承载的大平面可以适当粗化。
粗细网格之间过渡要平缓，相邻单元尺寸差不超过1.5倍，禁止断崖式突变，薄壁实体结构保证至少2-3层单元，保障刚度计算准确。
合格网格无自由边、重复单元、重叠、穿透问题，装配体网格贴合规整，连接位置使用共节点或者绑定接触，网格尽量贴合几何曲面走向，保证模型完整。
HyperMesh做网格划分的核心优势
HyperMesh是西门子旗下Altair HyperWorks旗舰前处理软件，广泛应用于车企、高端制造、科研机构。
兼容多种CAD格式，强大几何容错与修复能力，快速处理破面、细小碎边。
拥有映射网格、自动网格、六面体剖分等多种算法，适配规则以及异形复杂结构。
支持批量质量检查、单元自动优化，快速修正畸变单元。
无缝对接Abaqus、OptiStruct等绝大多数主流求解器，显著提升前处理工作效率。
复杂结构网格划分实操要点

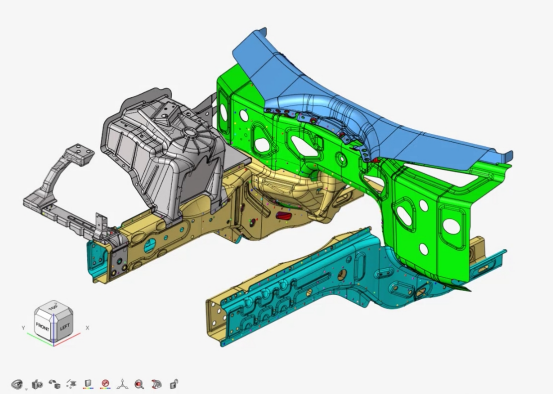

复杂模型中经常存在微小工艺孔、微型圆角、碎面等冗余特征。需要提前简化、抑制无效特征，避免生成大量细碎网格，同时修补破面、重叠曲面，完成拓扑修复，打好网格划分基础。
根据结构受力优先级分区设置网格大小。关键特征局部加密，主体大面使用基准尺寸控制整体单元数量，薄壁结构提前定义壳厚参数，提前规划网格过渡，平衡仿真精度和计算成本。
规则平面、规整曲面：优先映射网格，生成高质量结构化四边形网格。
异形自由曲面：使用自动网格生成，之后人工微调优化局部。
复杂实体：规整部位采用六面体，异形内腔、铸件使用四面体填充。
不要盲目追求全六面体，强行生成会造成严重单元畸变。
在质量面板设置好行业阈值，一键筛选超标单元。

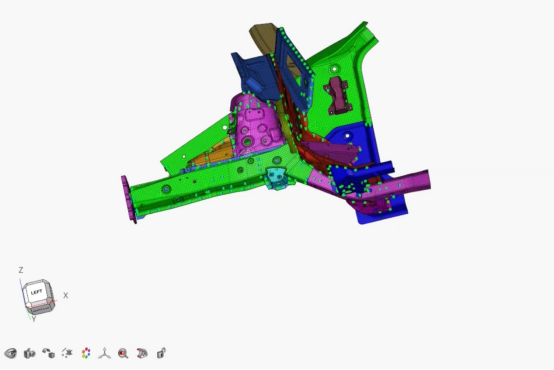

畸变单元通过微调节点、拆分单元、局部重画完成优化，装配体完成网格之后，统一处理焊点、接触、共节点，排查消除网格穿透。
网格划分常见误区
网格不是越密越好：全局过度加密会暴涨计算开销，只对关键受力区域做细化即可
复杂结构不必强求全六面体：合理搭配四面体网格，兼顾网格质量与工作效率
自动网格≠万事大吉：自动划分完成后，必须人工抽检尖角、窄缝位置，修正算法处理不到位的畸形单元。
高质量网格的核心：单元形态规整、尺寸过渡均匀、拓扑关系完整。用好HyperMesh的几何修复、分块划分、质量优化工具，就可以高效攻克复杂结构网格难题，保障仿真结果可靠。
