管道振动测试为什么只测振幅远远不够？测点、频谱、相位对管道疲劳风险诊断的价值
管道振动测试，为什么只测振幅远远不够？
核心结论：振幅仅能反映“该测点当下振动大小”，无法定位振源、识别边界刚度变化，也不能直接评估管道疲劳剩余裕量。完整的管道振动风险诊断，需要结合测点位置、频谱、相位、工况四大维度开展分析。
很多现场测试仅采集单点振幅数值，以此判定管道振动是否合格。工程实践表明，该方式极易造成误判、漏判，无法预警支管、焊口、螺纹连接处的疲劳失效风险。

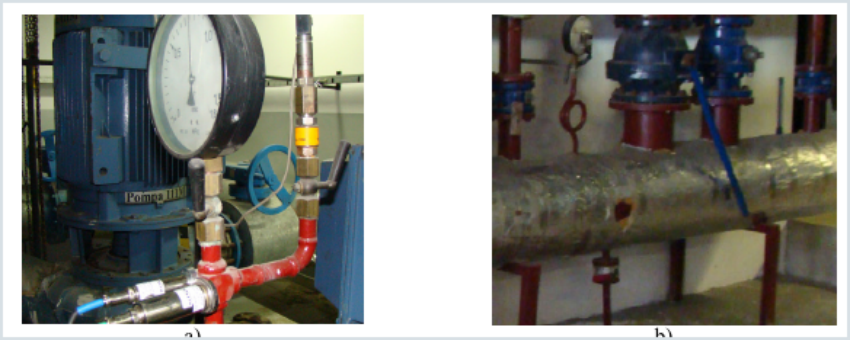

图1 靠近泵组与远离设备的两类现场小支管测点
懿朵科技结合大量现场测试案例，对管道振动诊断关键要点梳理如下：
测点位置直接决定振动诊断有效性
靠近泵、压缩机、调节阀的小支管，同时承受机械激励、压力脉动、湍流多重作用；远离设备的主管段振动信号相对稳定。测点选取错误，会直接导致诊断结论失真。
振源附近测点：捕捉设备阶次、湍流、压力脉动随负荷变化特征。
传输路径测点：分析振动沿主管、支架、支管的传播与衰减规律。
危险连接测点：重点监测仪表管、排凝管、放空管、焊口、螺纹根部等高风险部位。
只选取单一测点，容易将局部异常放大为全系统故障，也会漏掉传播路径上的共振热点。
频谱分析：区分不同类型振动激励
近泵测点信号包含大量离散峰值与宽带能量；远端管段振动能量集中在少数特征频率，二者不能套用同一套判断标准。
01
离散频谱峰：对应转速阶次、叶频、压力脉动、声学共振。
02
宽带频谱能量：指向湍流、空化、冲击、多源随机激励。
03
信号重复性校验：相同工况多次采样，若数据差异大，优先排查工况波动、测点安装条件，再开展趋势分析。

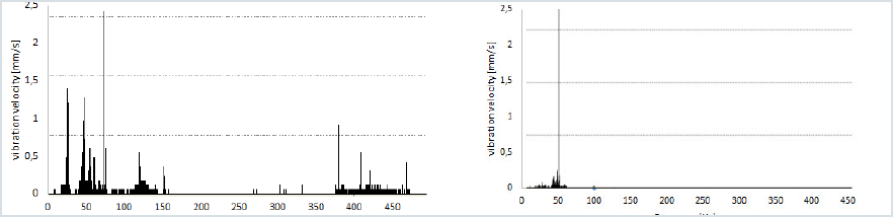

图2 近泵测点与远端管段的振动频谱差异
启泵瞬态几十秒，
损伤为何远超稳态运行？
对支管根部与顶部同步采集振动数据，获取幅值差、相位关系，可有效剔除工况扰动带来的干扰。
● 幅值关系：区分主管整体振动，还是支管局部共振放大
●相位关系：识别振型改变、连接松动、边界刚度退化、局部共振
● 工况解耦：依靠双测点同步变化特征，消除流量、压力、设备负荷波动造成误报警
单点RMS振幅，很难区分是工艺工况变化，还是管路结构发生损伤。

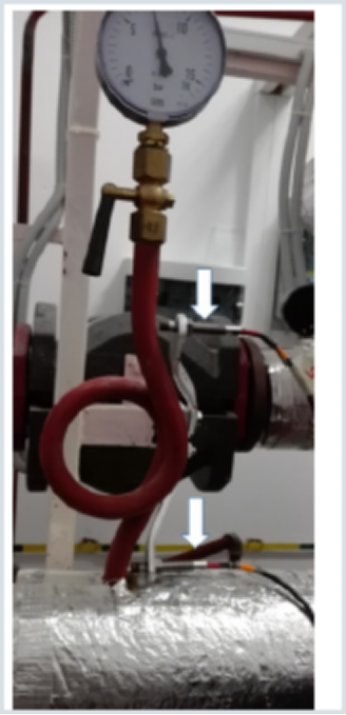

图3 压力表支管上下两个相对振动测点的现场监测方式
管道疲劳预警，
不能仅依靠振幅趋势线
工程实测证明：单点振幅往往临近管道失效时，才会出现明显升高，预警滞后。 双测点运动轨迹、组合特征量，可以更早捕捉结构刚度、阻尼的退化。管道在线监测应采用多指标联合阈值，配套工况分组、基线更新、人工复核机制，避免将正常负荷波动误判为结构损伤。

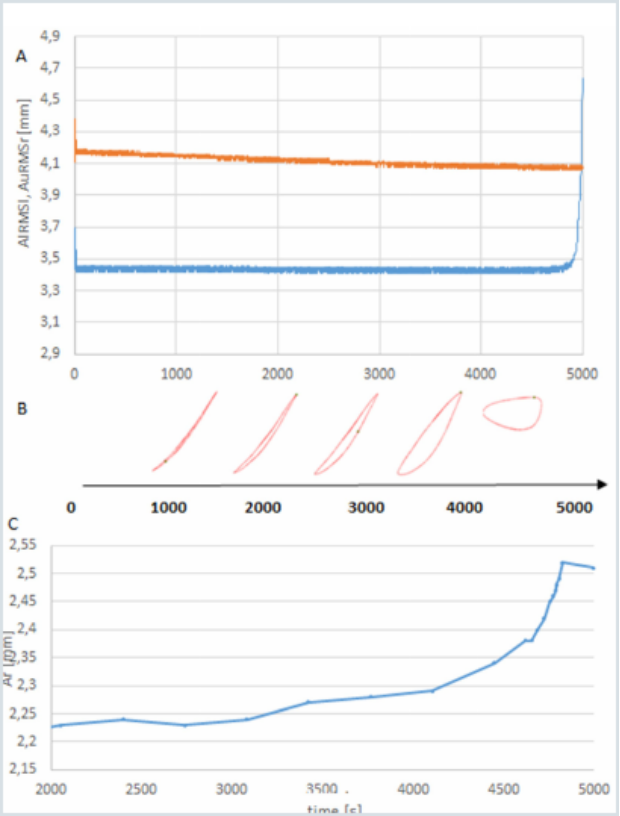

图4 单点幅值、双测点轨迹与组合特征量在疲劳过程中的变化
一份合格管道振动测试报告
需要交付哪些内容？
测点与方向布置图，明确振源、传递路径、风险点位
频谱、阶次诊断结果，区分机械激励、压力脉动、松动、共振
振动数据关联工况参数（转速、阀位、流量、压力、启停时序）
关键焊口、连接根部补充动态应力测试，开展疲劳损伤评估
输出整改建议（运行限值、支架优化、管路调整）及复测验证方案
