电机热仿真中最容易遗漏的五项输入

电机中的热量主要来自铜耗、铁耗、永磁体损耗以及轴承和风摩等机械损耗。热仿真首先要回答的不是“总损耗是多少”，而是每一部分损耗产生在哪里、如何随转速和负载变化，以及应按体积热源还是表面热源施加。

以绕组铜耗为例，槽内有效边和端部绕组都在发热，但两者周围的材料、散热面积和冷却条件并不相同。若把全部铜耗平均分配到槽内，端部热点可能被低估；反过来把损耗集中到端部，也会改变定子铁心和机壳的温升。铁耗同样不宜不加区分地铺满整个铁心，定子齿部与轭部的损耗密度可能存在明显差异。

因此，总损耗相同并不意味着温度分布相同。损耗来源可以来自电磁计算、试验、经验公式或厂家数据，但进入热模型前仍需检查部件对应关系、单位、参考工况和空间映射方式。

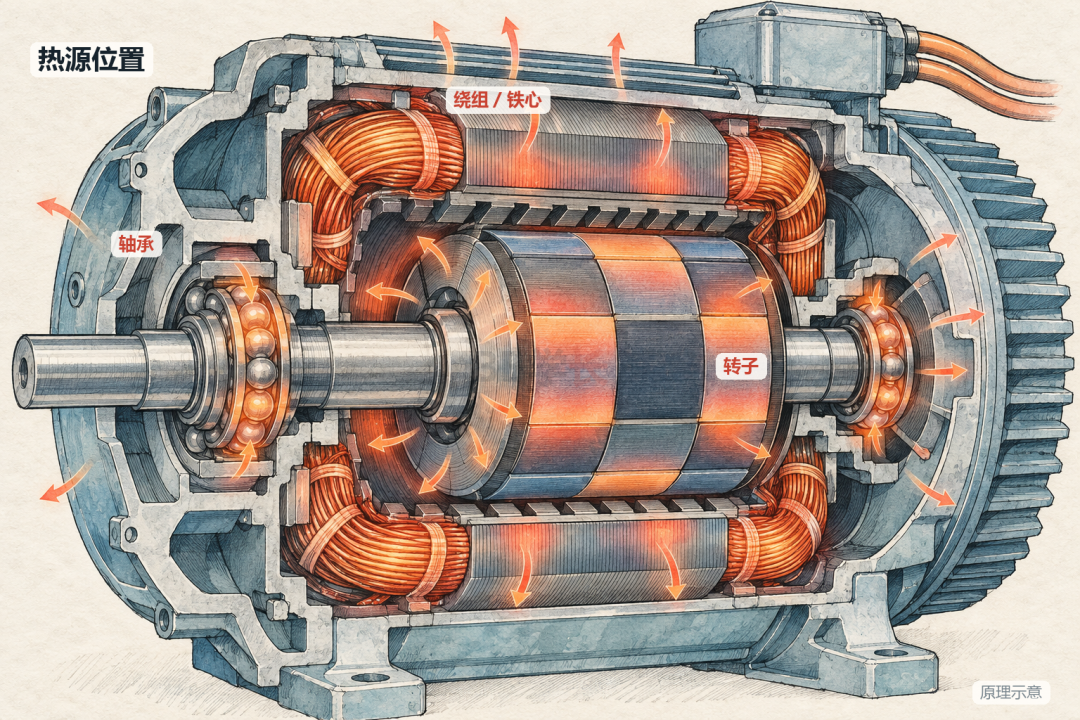

图1  电机内部主要热源及向机壳传递的热流路径（原理示意）

纯铜、硅钢、树脂和绝缘纸的材料参数容易查到，真正困难的是模型中的“绕组”和“叠片铁心”并不是单一均匀材料。绕组区域由铜线、漆膜、浸渍材料和微小空隙共同组成；叠片铁心则由钢片与片间绝缘沿轴向重复排列。

如果直接把绕组设置为纯铜，会明显放大横向导热能力。工程模型通常采用等效导热系数，并结合槽满率、浸渍状态和导热方向确定参数。叠片铁心也可能表现出方向性：沿钢片平面的导热与跨越叠片方向的导热并不等同。Fluent允许在固体区域使用各向异性或正交各向异性导热，但方向必须与实际结构一致。

材料参数还可能随温度变化。稳态温升范围较宽，或需要分析升温过程时，密度、比热和导热系数的取值区间都应与目标工况对应。等效参数不是越复杂越好，而是要保留对热路有决定作用的差异。

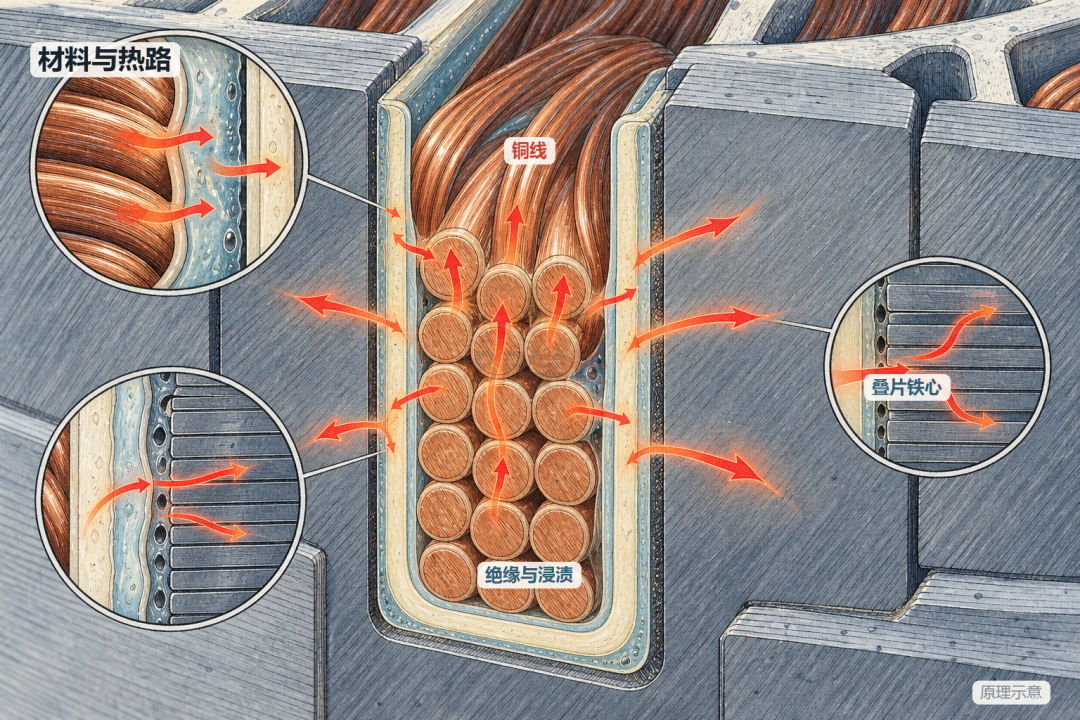

图2  绕组、绝缘与叠片铁心共同决定等效导热能力（原理示意）

定子外圆与机壳内壁在几何模型中可以完全重合，但真实装配面只在部分微观凸点接触，其余区域可能存在空气、胶层或导热介质。热量穿过这些界面时形成额外温差，这就是接触热阻。

电机热路中常见的敏感界面包括定子与机壳、绕组与槽壁、端部绕组与灌封材料、功率器件与冷板，以及轴承与端盖。若把所有接触面设置为理想耦合，模型相当于默认界面导热无限顺畅，往往会高估从内部热源向冷却结构传热的能力。

接触热阻可以通过试验标定、供应商数据、装配状态估算或参数敏感性分析确定。没有可靠数据时，不应随意填入一个看似精确的常数；更合理的做法是给出取值依据和范围，观察关键温度对界面热阻是否敏感。

图3  真实装配界面由接触点与微小间隙共同构成（原理示意）

风冷、水冷和油冷只是冷却形式，真正进入模型的是流量、温度、压力、转速、流道结构和外部换热条件。给入口固定一个流量，并不等于真实风机或水泵在该系统阻力下能够提供同样的工作点。

风冷模型需要区分自然对流、外置风扇和转子自通风；水冷模型应确认入口温度、质量流量或体积流量、流体物性及流道分配；油冷还要判断喷射位置、油膜、回油路径和是否需要多相模型。若只使用固定对流换热系数，则这个系数应能代表具体表面、流速和温度范围，而不是从其他结构直接照搬。

边界条件还要与系统范围一致。只计算电机本体时，入口温度可能需要由整车或冷却回路提供；把散热器、管路和泵一起纳入模型时，则应检查整个回路的流量分配与压降。局部模型越简化，外部边界越需要有明确来源。

图4  风冷、水冷与油冷对应不同的边界输入和热量带走路径（原理示意）

环境温度、外表面对流、辐射条件和初始温度会共同影响电机温升。封闭设备舱内的空气温度可能随运行逐步升高，不能始终用室温代表；高温表面附近的辐射换热也可能成为能量平衡的一部分。

另一个常被忽略的输入是运行时间。稳态计算回答的是在边界条件长期保持不变时，系统最终可能达到的热平衡；它不能直接代表加速、爬坡、频繁启停或周期负载下的瞬态温度。电机具有热惯性，损耗发生变化后，部件温度通常不会同步跳变，而是以不同时间尺度升高或降低。

因此，需要根据工程问题选择稳态或瞬态。关注额定点长期温升时可以从稳态入手；关注短时过载、峰值温度或保护策略时，应输入随时间变化的转速、扭矩、损耗和冷却条件，并确认计算时长覆盖了目标运行过程。

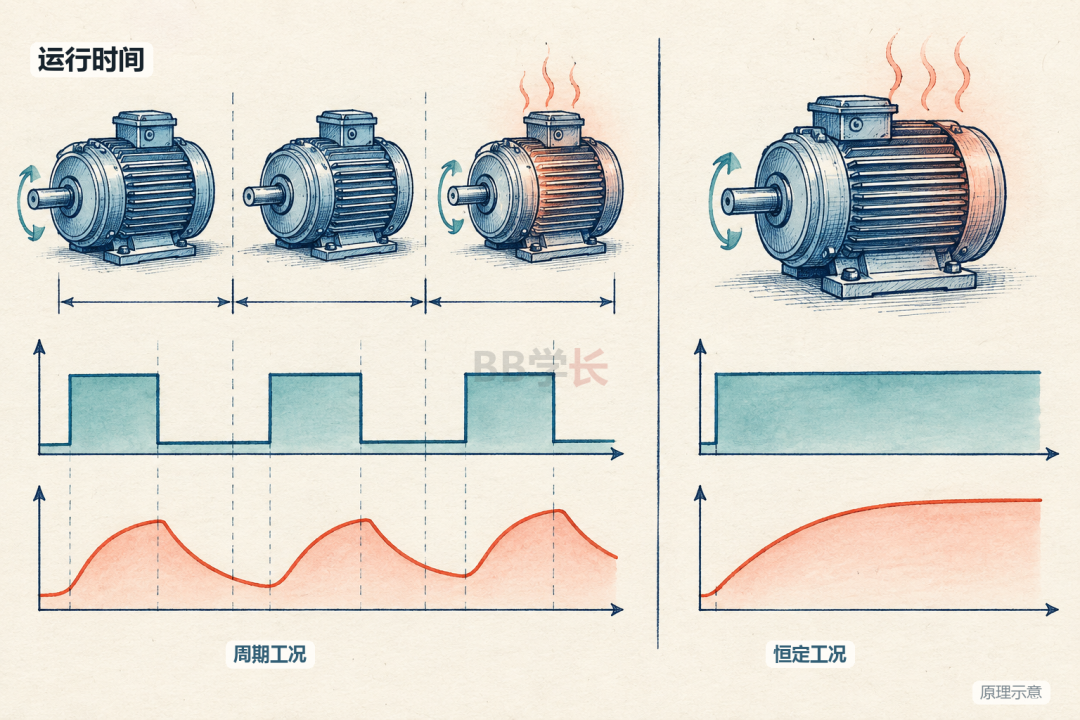

图5  周期负载下温度响应存在滞后，稳态与瞬态回答的问题不同（原理示意）

正式求解前，可以用一张清单快速复核模型：

① 损耗：来源、单位、工况、部件对应关系和空间分布是否明确；
② 材料：绕组、叠片、绝缘和灌封是否采用合理的等效参数及方向；
③ 界面：关键装配面是否需要考虑接触热阻，取值是否有依据；
④ 冷却：入口温度、流量、风机或泵工作点以及外部散热是否与系统一致；
⑤ 工况：环境、初始温度、转速负载和运行时间是否对应实际问题。

这五项输入共同决定热量从哪里产生、经过哪些路径、最终由什么方式带走。只有输入形成完整热路，网格加密、残差下降和漂亮的温度云图才有工程意义。

如果模型已经收敛，但最高温度、热点位置或部件温差与经验明显不符，建议先从这五项输入开始排查。需要时也可结合具体模型开展案例复现、模型排错和结果分析。

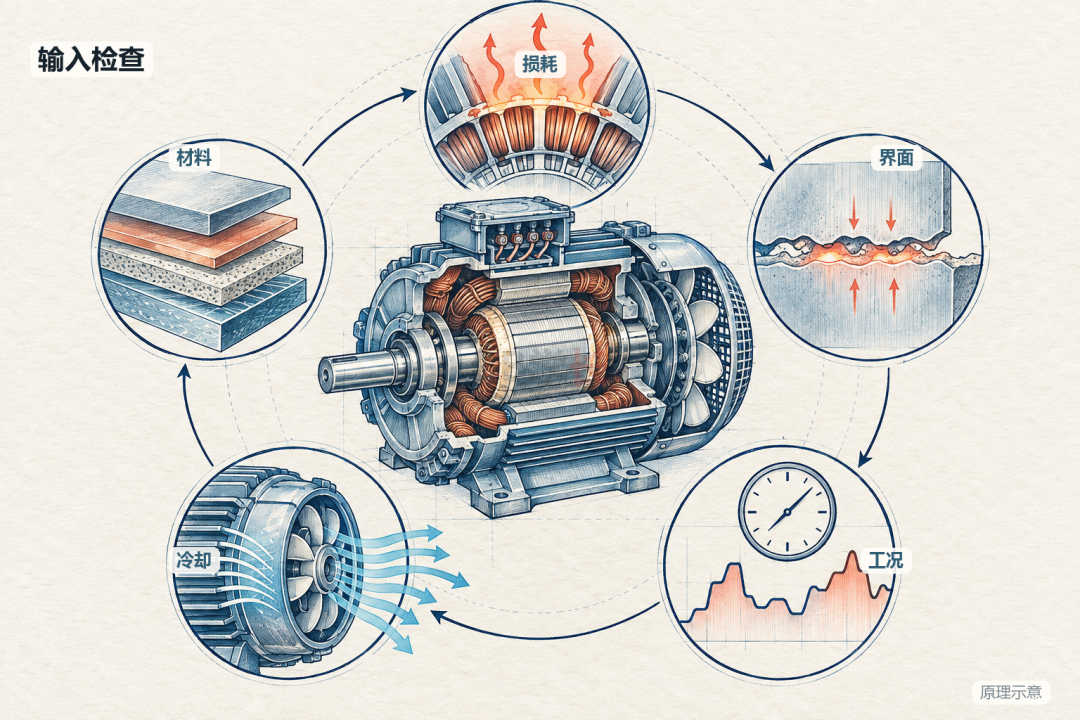

图6  电机热仿真五项关键输入的检查关系（原理示意）
