嵌件注塑开裂≠材料问题！CAE仿真解决应力失效

做连接器、换向器、传感器壳体的工程师，先做个测试：你最近一次被"嵌件开裂"索赔，是索赔单先到，还是零件先裂？绝大多数团队，是被索赔单砸懵的那一刻才反应过来。脱模时完好无损。仓库里放24小时，自己裂了。更狠的——上线装配完才裂、开到半路仪表盘报警。这种"鬼故事"我们技术团队这些年陪客户扛过不少。嵌件注塑开裂，几乎能排进"最折磨工程师的失效模式"前三。

不是因为它难，是因为它——太隐蔽。

今天这篇，把我们啃过的案例、4大失效模式、6大机理的复盘，全部翻出来。重点就一个问题：这种"看不见的裂缝"，伏图（Virtu）这套热仿真工具，到底是怎么算出来的？

过去两年，我们梳理的客户失效案例，冷热冲击开裂占4个，剩下的注塑收缩开裂里，还有一个"脱模没几分钟就裂"的狠人。

案例C-01是我印象最深的一个——仿真显示残余应力>100MPa，又正好叠在熔接线上。这就是开裂的"二段暴击"：高应力区×低强度区，重合就是裂，不重合还能撑一会。

但我要说一句比较扎心的话：没有仿真的对照，这种"巧合"你永远算不出来。

❶ 注塑收缩开裂：脱模后24h内裂。罪魁是收缩不均+熔接线重合。

❷ 冷热冲击开裂：温度循环里裂，裂纹多起自嵌件—塑料界面。罪魁是金属和塑料"热账算不平"。

❸ 金具预应力开裂：脱模不久就变形或裂。罪魁是定位过约束把应力硬塞进去了。

❹ 外部受力开裂：运输、装配里裂。罪魁是残余应力和外载的"双重叠加"。

四种模式，对策方向完全不同。归错类，方案就跑偏——这是90%团队踩过的坑。

机理 1｜CTE 失配——开裂的头号元凶

铜嵌件CTE是16.7×10⁻⁶/°C，未增强 PA66是90，差5.4倍。塑料收缩时被金属钉死，每一次温度循环都在"较劲"，几百次下来，裂了。换成PPS-GF40（流动方向 22），差异立刻压到1.3倍——这就是为什么高温嵌件件都选它。

机理 2｜成型残余应力——工艺锁住的"定时炸弹"

模温太低、冷却太快、冷却不均，三条路全锁死内应力。

PPS这种半结晶塑料特别狠——模温低于130°C结晶不充分，82~135°C是尺寸不稳定的"危险区间"。

机理 3｜熔接线弱化——嵌件本身就是"熔接线发生器"

熔体流到嵌件被迫分流再汇合，这个位置强度几乎腰斩。玻纤增强件更惨，纤维横躺不能承力，强度只剩本体 35% 左右。

机理 4｜玻纤的两面性

刚度上去了，韧性下来了。各向异性翻倍。修一面伤一面，这事还是得仿真算明白。

机理 5｜材料老化——材料不是"不变"的电池

PBT高温水解会自加速；PA66 湿热老化500小时HDT掉33%；PPS长期160 °C氧化交联变脆。材料会变，仿真里得给它"加个钟"。

机理 6｜结构设计缺陷

壁厚过薄、尖角、熔接线落点不对、光嵌件没锚固——每一条都是放大器。

✅材料选型：第一道防线。不是越强越好，得匹配。PPS-GF40不是万能 钥匙，存在冲击和预紧就得评估增韧牌号。

✅结构设计：留够厚度（R角0.5~1.0mm）、避应力、给金属塑料"留点活动空间"——比硬刚靠谱。

✅注塑工艺：嵌件预热80~130°C这一招，成本最低、效果最猛。可惜很多产线把它省了。

✅金具预应力：定位精度±0.02mm的机器人方案不是装X，是为了把"压坏模芯"的概率降到零。

✅退火工艺：PPS推荐180240°C×0.52h，厚壁件冷却速率≤10°C/h——做反了等于白干。

✅试验验证：ISO 16750-4看安装位置，AEC-Q100看电子等级。条件没对齐，方案就是闭眼开车。

很多客户第一次来问的：开裂不是结构问题吗？和热仿真有什么关系？

关系大了。

嵌件开裂的根因，几乎一半埋在"温度"里：

CTE失配→温度循环里的差异位移

冷热冲击开裂→瞬态温度场的应力叠加

PPS二次结晶→温度历史决定的尺寸漂移

PBT自加速水解→温度边界下的寿命预测

熔接线位置的温度场→局部热点识别

而这，恰好是伏图的活儿。我们做项目的标准路径是这样的👇

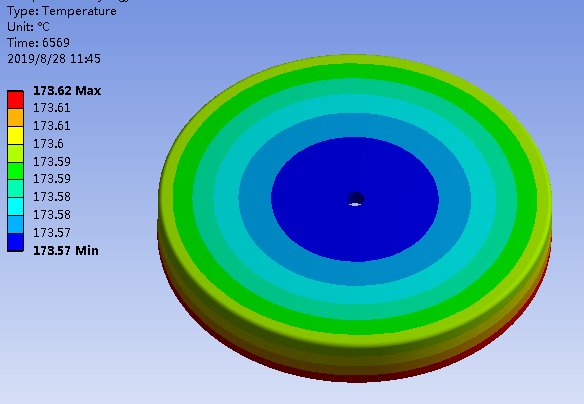

Step 1 ｜ 用伏图做瞬态热分析

嵌件结构几何导入，材料卡片（铜、PPS-GF40、PBT 等内置库直接调用），边界条件按 ISO 16750-4等级设定，模拟一次完整的−40 ~+125 °C循环。

✅ 输出：界面温度场+各点温度历程曲线。

Step 2 ｜ 基于热结果做热-结构耦合

把温度场映射到结构网格，叠CTE失配数据，直接得到嵌件—塑料界面的热应力分布。

这一步，绝大多数工程师用Excel算不出来。

Step 3 ｜ 基于累积损伤做寿命预测

引用 Coffin-Manson模型（金属m取3~5），把"1000次循环"反推成"几年寿命"——给客户一个能写进报告的数字。

Step 4 ｜ 联合仿真交叉验证

把伏图的热结果，与团队的结构求解工具联合求解，验证界面剥离和熔接线位置的应力是否被准确捕捉。

这里必须说一句大实话：没有任何一个仿真软件能独立搞定嵌件开裂。

伏图的优势在"温度"和"热-结构耦合"，它解决的是根因那一半；另一半（结构、模流、纤维取向）仍然需要专业工具配合。

我们一贯的态度：能解决什么就说什么，不打包票。而且更要命的一件事：仿真正确≠工程闭环。

很多团队仿真做得漂漂亮亮，实物开裂一样频发——缺的就是"评判数据库"。仿真算出来80MPa算不算会裂？没有经过大量"仿真预测↔实物失效"对照积累的判据，这数字就是个摆设。我们优飞迪正在做的，就是把每一次仿真预测值和实物失效值对照回写，滚动沉淀自有判据库。这事，再牛的国外软件厂商也替不了你。

🟢 立即执行（零成本）

嵌件预热制度化（80~130 °C）

模温稳定130~150 °C，监控均匀性

浇口避开嵌件中心线

🟡 短期改善（设计变更）

嵌件周边塑厚h≥0.9D

全部尖角R0.5~1.0

嵌件加滚花或单一宽槽

🔵 中期建设（能力建设）

主力牌号材料卡片库（伏图自带库+自标定）

每案例回写"预测-实测"判据

联合仿真标准作业流程

🔴 长期布局（可靠性）

按ISO 16750-4明确试验条件

老化寿命评估（PBT关注Mw、PPS关注160 °C）

嵌件开裂这件事，没人敢打包票100%不出。但能算清楚的热账、留够的设计余量、闭环的试验数据——能让你在索赔电话响之前就介入。我们优飞迪科技这些年只做一件事：把国产热仿真做到能扛产线的程度。
