后处理云图中损伤＞1&应力＞极限强度该怎么处理

后处理看云图，你有没有被结果数字吓到过

损伤值 > 1、应力 > 最大强度——但这不一定是模型算错

跑完一个损伤或塑性分析，切到云图那一刻，屏幕上的数值常常让人心里一紧：怎么损伤 D 的云图顶部飘到了 1 以上，应力分量还冲破了你在材料里填的最大强度？先别急着推翻模型——喵星人这就来拆这个坑。

「OMG！怎么损伤云图大于 1 了，应力云图还超过设置的最大强度了 ORZ……别慌！喵星人教你一招解决～」

📌 看完你能学会

看懂节点值与积分点值

弄清 ABAQUS 后处理里，这两个量到底差在哪、为什么极值会被“造”出来。

看清改图例的真相

明白为什么“把图例上限调小”根本治不了标红，甚至把超限更加明晃晃的放在了颜色条里。

拿到一个插件解法

从算法层面绕开外插，让云图严格落在理论限值内，不再被伪极值带偏。

跑完一个损伤或塑性相关的分析，切到云图一看，损伤变量 D 的顶部赫然标着 1.x，应力分量也冲破了材料里填的最大强度。第一反应多半是：是不是材料参数填错了？单元类型选岔了？还是模型根本没收敛？

但踩过几次坑之后你会发现，这类“超限”在很多情况下，并不是模型算错了，而是 ABAQUS 的云图显示机制在“放大”极值。把它当成模型错误去改，往往会越改越乱。

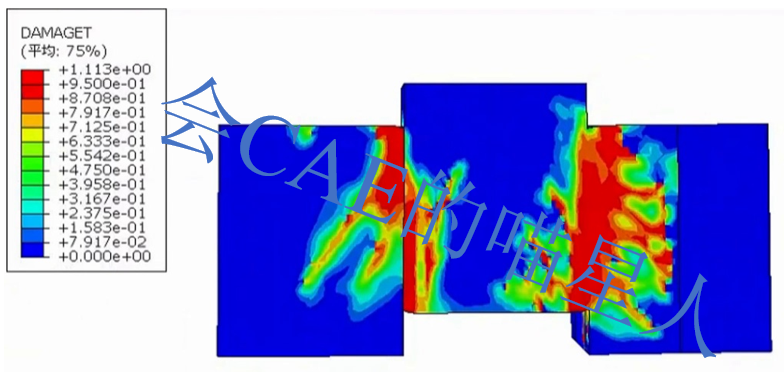

— 损伤云图：顶部数值越过 1.0

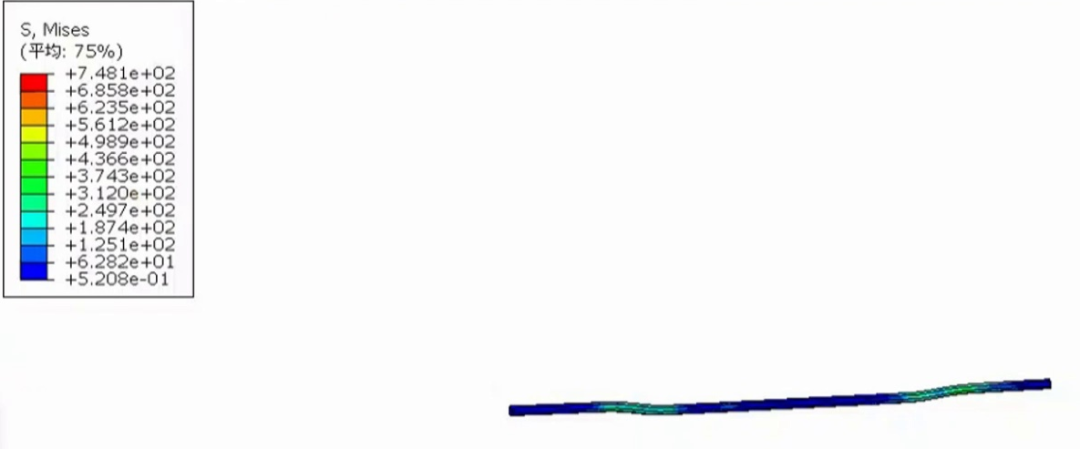

— 应力云图：色块冲破材料强度上限

要理解这个现象，得先认清 ABAQUS 后处理的一个底层逻辑：物理量真正的计算发生在单元的积分点（Integration Point）上，可云图像素却只能画在节点（Node）处。

于是软件默默做了一件你平时不会注意的事——先把积分点上的值外插（Extrapolate）到节点，再在相邻单元之间平均（Average），最后才送去着色。你眼睛看到的云图，其实是这串“外插+平均”之后的结果。

云图显示的极值 ≠ 积分点原始结果的极值

问题就出在外插这一步。外插是一种“按梯度往外推”的算法，它并不保证推出来的节点值还落在原来的物理范围里。当单元临近破坏、积分点的值本来就飙升得很快时，向外一推，节点值就很容易冲过 1（损伤）或材料强度上限（应力）。

为什么损伤最容易“破 1”

损伤变量 D 的规范定义就在 0~1 之间，代表“完好→完全损伤”。可一旦单元进入强非线性、积分点损伤急剧爬升，外插到节点后，经常就给你算出一个 1 以上的“伪值”。应力的情形同理：积分点应力本就逼近强度极限，外插后节点处出现超过最大强度的色块，也就不奇怪了。

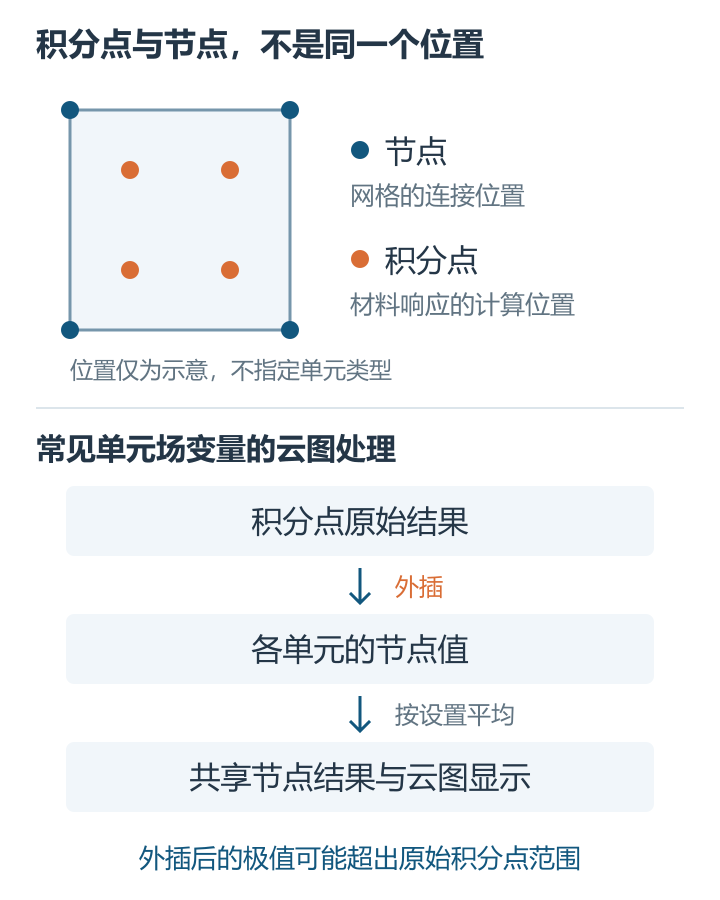

— 积分点计算 → 外插到节点 → 平均着色

很多人的第一反应是去调云图的图例（Legend）：把显示上限从 1.0 改成 0.95，或者把颜色范围收窄一点，心想”颜色别那么红就行“。

但点完你会发现，图例顶部的数值还是那个超限值，色块该红还是红——甚至换了个更扎眼的显示档位。

图例到底改了什么

图例本质上只是在规定颜色条如何映射数值范围——它决定”哪个数值对应哪种颜色“，并不修改任何计算结果，也不会取消外插。把上限调低，只是让更多区域被归到”最红那档“，超限的数值依旧存在，甚至更加明晃晃。

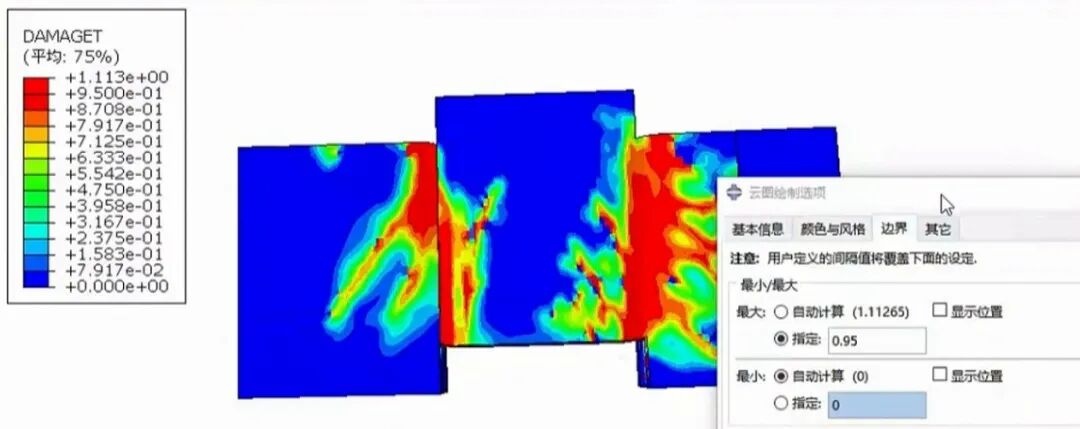

— 改了上限，顶部依旧显示超限值

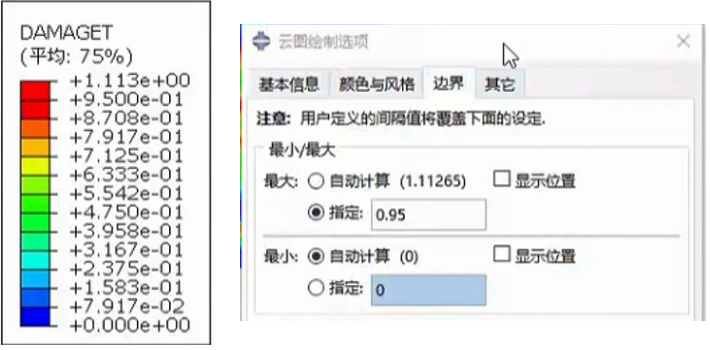

— 图例设置面板局部：只管颜色映射

既然超限来自显示机制本身，想从 ABAQUS 自带功能里”关掉外插“基本走不通——它是底层后处理流程的一部分，没有开关给你关。这也是为什么这类问题最终要靠二次开发来解决。

我们的处理思路

思路其实很直接：既然外插会造出超限的伪值，那就开发不在节点层面进行显示的云图。算法上直接基于积分点的结果进行处理，云图严格控制在理论限值内——损伤不出现 >1，应力不出现 >强度。

调整后效果

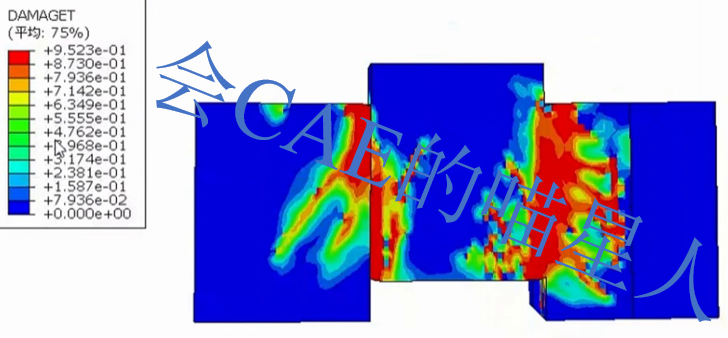

— 损伤云图：调整后严格落在 0~1

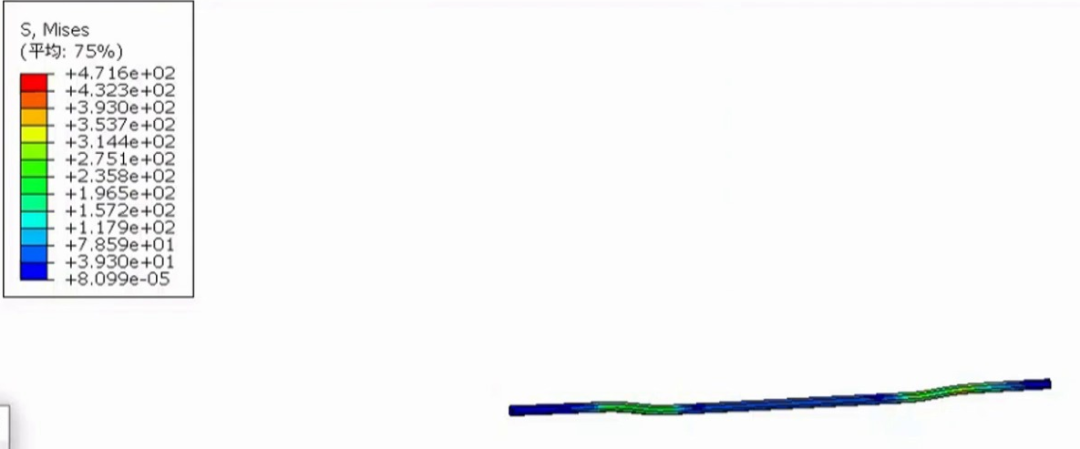

— 应力云图：调整后不超强度上限

节点显示 vs 插件积分点显示

下次再看到损伤 >1、应力超强度，先别急着推翻模型——八成是显示机制在“外插”上做了手脚。把问题定位到“显示转换”而非“计算错误”，你就已经比大多数人清醒了。
