尺寸全在公差内却装不上？多半是过定位
第一种：三维图纸里两个零件明明没有干涉，干涉检查全绿，可实物一装，卡住了，死活装不进去。
第二种：更离谱，每个零件的尺寸都在公差范围之内，供应商的检验报告清清楚楚写着合格，可到了装配线，就是装不上，或者硬塞进去之后产品变形、异响、一用就坏。
这两种情况，根因往往是同一个：过定位。上一篇讲定位，解决的是装得准的问题；这一篇讲过定位，解决的是装得上的问题。定位让你装得准，过定位让你装不上，它们是一枚硬币的两面。
下文从自由度讲起，把三种定位状态说清楚，再用一个槽配合的案例把该留多大间隙算明白，最后用五类真实场景和一份评审清单，帮你在图纸阶段就把过定位掐掉。
一、自由度：约束的本质是收掉自由度

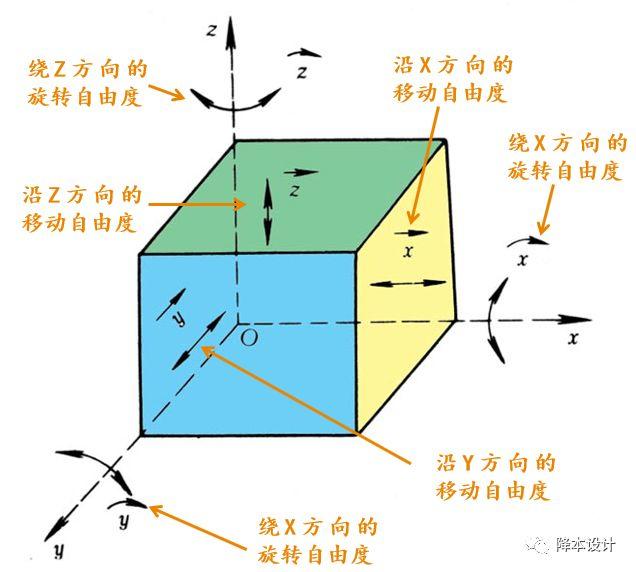

一个在空间中自由运动的刚体，相对三个互相垂直的坐标轴，共有六个运动可能性：沿 x、y、z 三个方向的移动，以及绕 x、y、z 三个轴的转动。这六种可能性习惯上称为六个自由度。
所谓定位，本质上就是限制零件的自由度。一个非运动零件（产品里绝大多数零件都属于这一类）必须被完全定位，也就是六个自由度都要被收掉，而且不能多收、不能漏收。
二、欠定位、完全定位、过定位
按照对自由度的限制方式，定位状态分成三种。
欠定位，也叫欠约束，指六个自由度里有某些没有被限制住。后果很直接：零件还能晃、还能错位，装配后位置精度靠不住，轻则功能异常，重则在振动中松脱。
完全定位，也叫完全约束，指六个自由度恰好各被限制一次，没有重复、没有遗漏。这是设计追求的目标状态。
过定位，也叫过约束，指同一个自由度被限制了两次或更多次。问题就出在这个重复上——你以为多一道约束更保险，实际上是在强迫两个各自带公差的特征同时满足条件，而公差一旦叠加，就装不下了。
注：过定位这个词最早用于机加工时工件的装夹，本文说的是产品结构中零部件之间的位置约束关系，二者机理相似，但不是同一个场景。
一句话点破过定位的麻烦：它不会在图纸上现形，因为单看每个特征都合理；它只会在实物和公差叠加时爆发。这也是为什么它被称为产品失效的隐形杀手。
三、过定位的代价：为什么叫隐形杀手
过定位最迷惑人的地方在于：每个零件的尺寸都合格，检验报告挑不出毛病，可装配就是失败。原因在于，被重复约束的那个自由度，它的实际允许空间被两个特征的公差共同瓜分了。
举个数：假设特征一允许偏差 ±0.1，特征二允许偏差 ±0.2，两个特征都去约束同一个方向，那么最坏情况下这两个偏差会叠加成 0.3 的冲突量。你画图时以为两面贴死是 0 间隙，可公差一叠加，实际是 0.3 的干涉。
硬把零件装进去，后果不是装上了就完事：内部会产生装配应力，零件变形，整机振动、异响，长期运行提前失效。从成本看，试产卡壳要返工、要改模，合格件变废件要报废，流到市场还要售后退货——一笔本来在图纸上花十分钟就能避免的账，最后可能要花几十万来买。
四、槽配合案例：把该留的间隙算清楚
下面这个案例把过定位和间隙的关系算个明明白白。
零件 A 装入零件 B 的槽中。假设在 x 方向，零件 A 的宽度尺寸是 100±0.1mm，零件 B 槽的宽度是 100±0.2mm。如果设计时把两侧配合面都做成 0 间隙，那么 x 方向的移动自由度就被限制了两次——一次是左侧面贴合，一次是右侧面贴合，这就是过定位。
用极值法算最坏情况：零件 A 做到最大 100.10mm，零件 B 的槽做到最小 99.80mm，两者相差 0.30mm。两个尺寸都在各自公差内，完全合格，可 A 比 B 的槽还宽 0.3mm，自然装不进去。或者工人靠蛮力压进去，两面互相顶死，内部应力把产品顶变形。

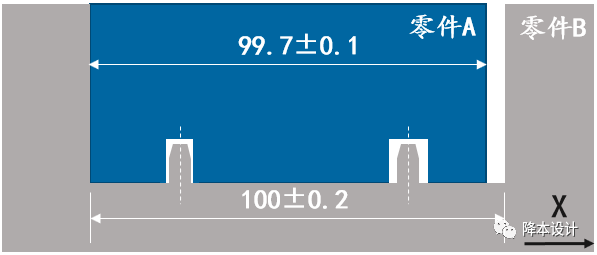

怎么解？让 x 方向只有一个面是 0 间隙的定位面，另一个面留出 0.3mm 的间隙作为浮动面。这样只要 A 和 B 的尺寸都在公差内，就永远装得上。
为什么是 0.3 而不是 0.1、0.2？因为 0.3 = 0.1 + 0.2，正是两个特征公差之和。只要间隙小于这个和，就仍存在过定位的风险。换句话说，间隙必须大于等于相关公差的叠加量，才算真正释放了过约束。

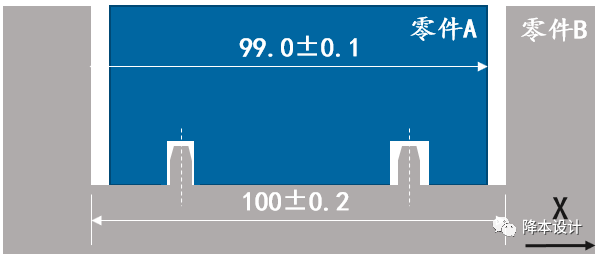

这里有个工程上的取舍：如果不影响其它功能，不妨把浮动面的间隙放得更大（比如 0.5mm）。间隙越大，对加工误差的容忍度越高，零件 A 和 B 的加工公差就可以放得更宽，加工成本随之下降。
此时两者的相对位置精度不再靠那个浮动面保证，而是交给真正的定位特征（比如定位柱和定位孔）去管控。用间隙换成本，用定位特征换精度，这是过定位处理里最核心的一笔账。
五、加了定位柱反而更糟：双重约束同一个方向
看过上一篇讲定位的工程师可能会想：既然要保证 A 和 B 的精密位置，那我在它们上再加两个定位柱和定位孔的配合不就行了？
想得对，但加的位置不对就会踩坑。
如果零件 A 和 B 的配合面本来就是 0 间隙（上一节的设定），再在上面加两个定位柱和定位孔，那么在 x 方向，移动自由度就被限制了两次：配合面限了一次，第一个定位柱和定位孔又限了一次。结果和之前一样——装不上。
一句话总结这一节：定位特征和过定位往往只差一步——多出来的那道约束，就是过定位。
六、五类真实场景：过定位长什么样
6.1 定位柱与定位孔

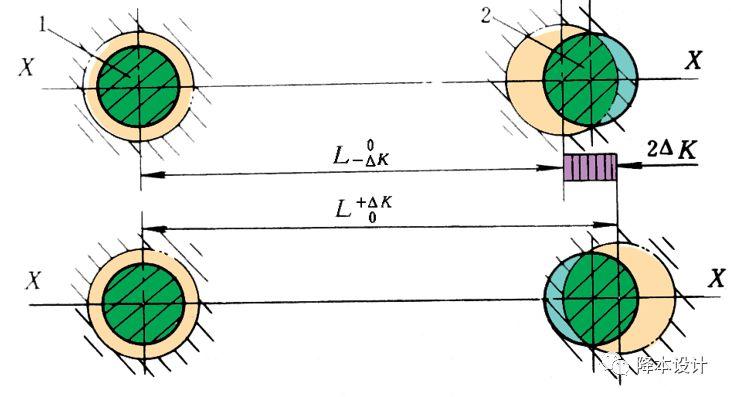

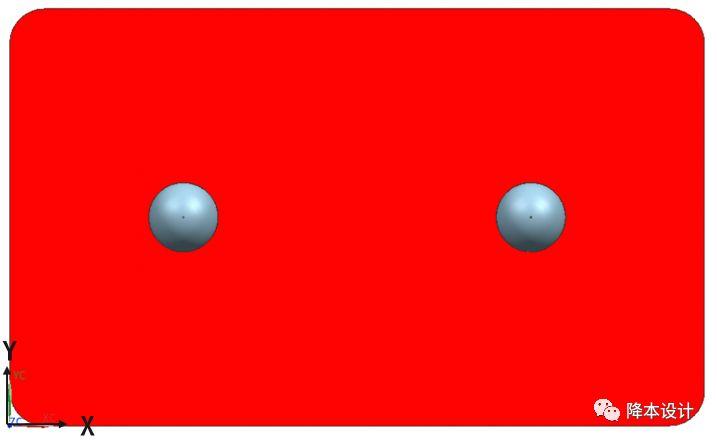

两个圆孔的定位柱和定位孔配合时，每个圆孔都会同时限制 x 和 y 两个方向的移动。于是 x 方向的移动自由度被限制了两次，这就是过定位。一旦两个定位柱之间的距离、或两个定位孔之间的距离存在加工误差，很容易互相干涉，装不进去。
6.2 两个螺丝固定

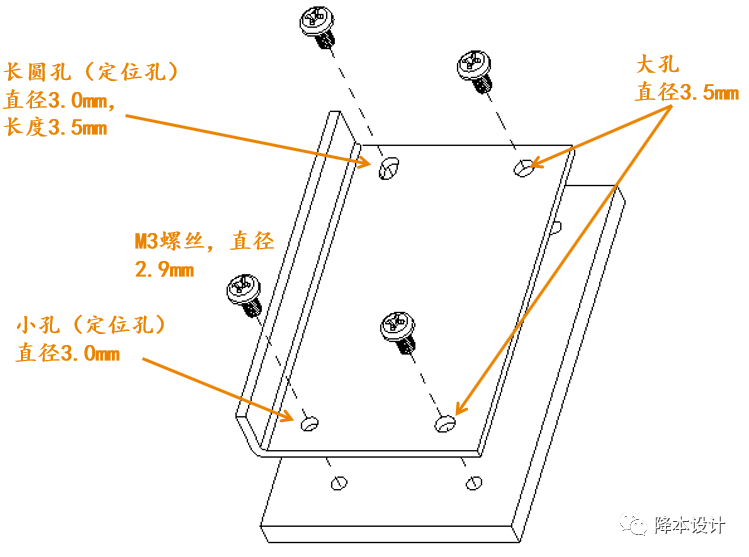

用两颗螺丝固定两个零件时，为了让相对位置精准，工程师常把螺丝孔设计得只比螺丝直径大一点点。
比如 M3 机械牙螺丝直径约 2.9mm，把螺丝孔做成 3.0mm。这时如果两个孔都是圆孔，第二颗螺丝的孔位稍有偏差，螺丝就难以对正、锁不进去——这本质上还是过定位：两个圆孔都在重复限制同一方向的自由度。

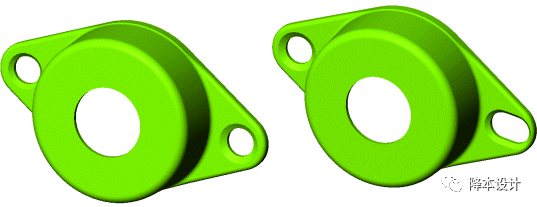

解法同样是把第二个螺丝孔改成腰圆形，给第二颗螺丝在连接方向上的活动余量，先对正再锁紧。
6.3 多个螺丝与沉头结构

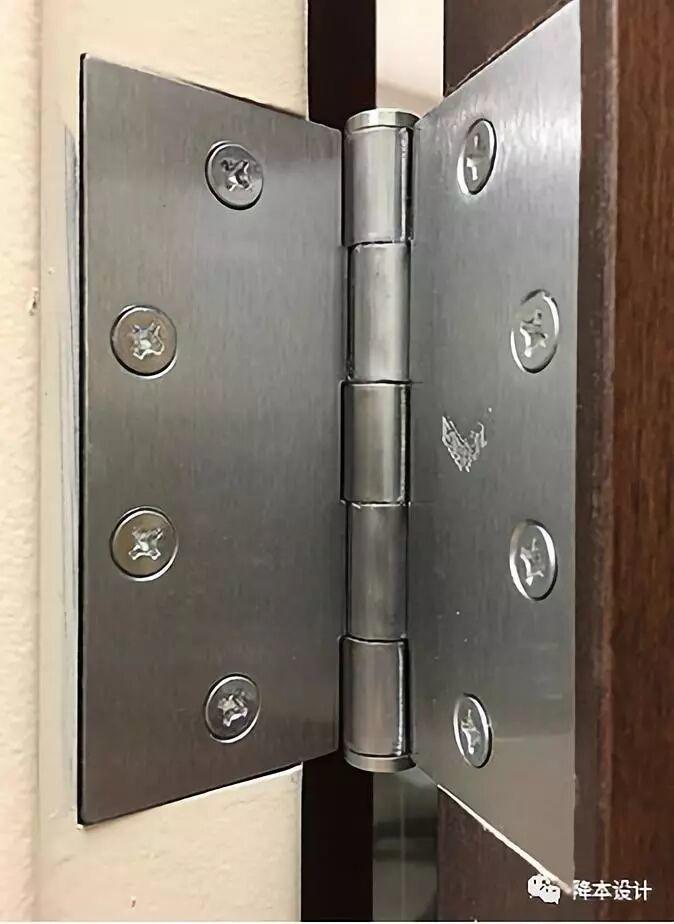

螺丝多了，过定位更隐蔽。尤其当使用锥形孔配平头螺丝时，锥面会强迫螺丝孔位必须精确对正。
于是前面一两颗还好锁，越往后孔位累积偏差越大，常常对不上、锁不进，这就是过定位在多个连接点上的累积爆发。

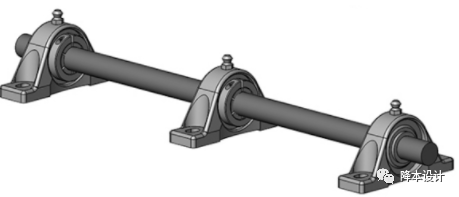

6.4 传动轴与轴承

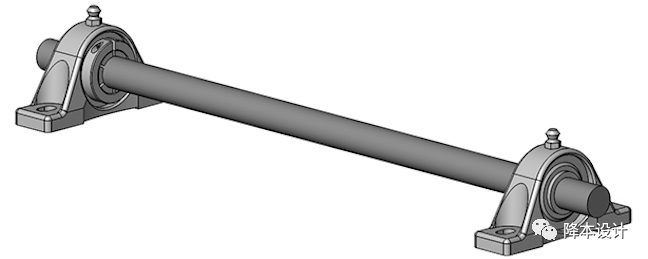

一根传动轴配两个轴承，只要轴的直径、轴承内径、轴承座孔的配合尺寸都管控到位，是可以稳定工作的——关键是其中一个轴承固定轴向、另一个允许浮动，两个轴承并不重复约束同一个自由度。
6.5 三腿桌与四腿桌

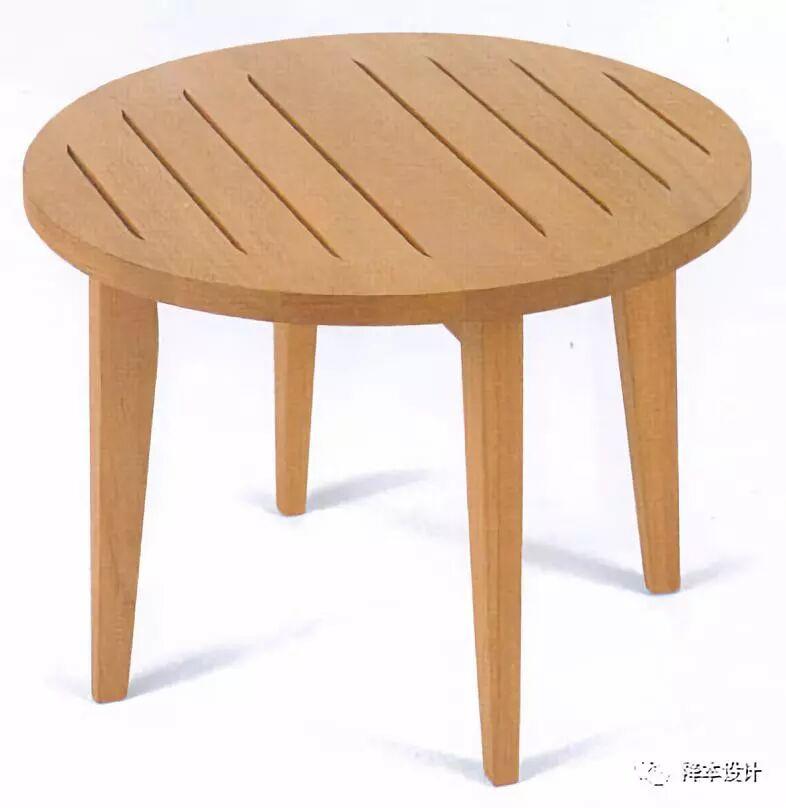

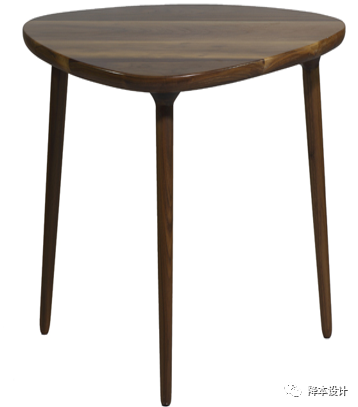

三点确定一个平面，所以三条腿的桌子永远不会有某条腿悬空——无论地面平不平，三条腿总能同时落地。
四条腿的桌子则相反，它要求四条腿的端点必须严格共面到极严的公差，这在现实中几乎做不到，于是总有一条腿悬空，桌子晃动，不得不垫东西。
有人会问：既然四腿桌过定位，为什么绝大多数桌子还是四条腿而不是三条？
因为桌子大多是长方形或正方形，三条腿无法在整个桌面范围内均匀分布以提供均衡支撑。工程上用可调脚、加软垫等方式来化解这条悬空腿，而不是强行靠加工精度去消灭过定位。
七、工程师最常踩的三个误区
误区一：间隙越小越精密
恰恰相反，把间隙压到接近零，等于主动制造过定位。精度来自定位特征本身，不来自把间隙挤没。
误区二：螺丝和定位柱越多越牢、越准
每多一颗没有释放余量的螺丝、每多一个圆孔定位柱，都是多一次过定位的风险。多不是更稳，是更多卡死的机会。
误区三：定位柱必须都做圆孔才叫精准

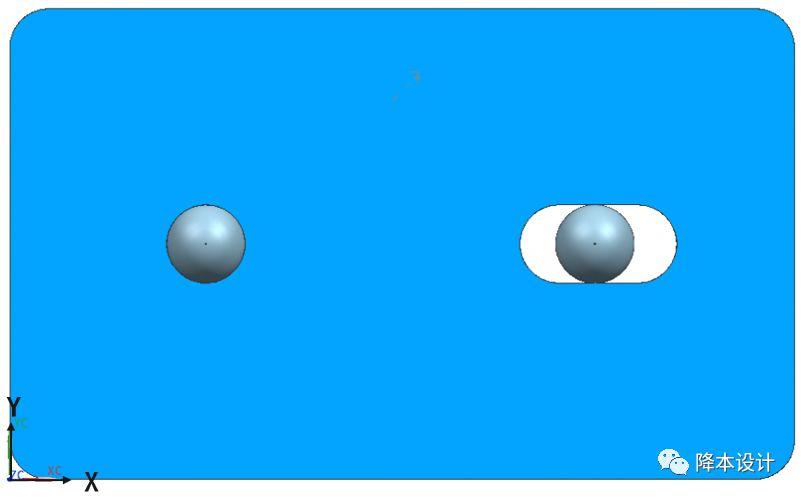

全圆孔配合是教科书式的过定位。正确地用一个圆孔作主定位、一个长圆孔作次定位，不是精度打折，而是定位做对了。
八、设计评审检查清单
把上面所有内容浓缩成评审时一眼能过的五条。建议每次结构评审都过一遍：
定位与过定位是一体两面：定位解决装得准，过定位解决装得上。两者都做对，零件才能既装得进、又装得准。
避免过定位的本质只有一句话——让每个自由度只被限制一次，多余的约束用间隙或长圆孔释放掉。而释放多少，必须靠公差分析算出来，不能拍脑袋。
落到动作上：下次评审一个装配关系，拿张草图把每个约束标出来，注明它限制的是哪个自由度。一旦发现某个自由度被标了两次，过定位就坐在那里，立刻改。
装得上、装得准、还不贵，这才是好的结构设计。
