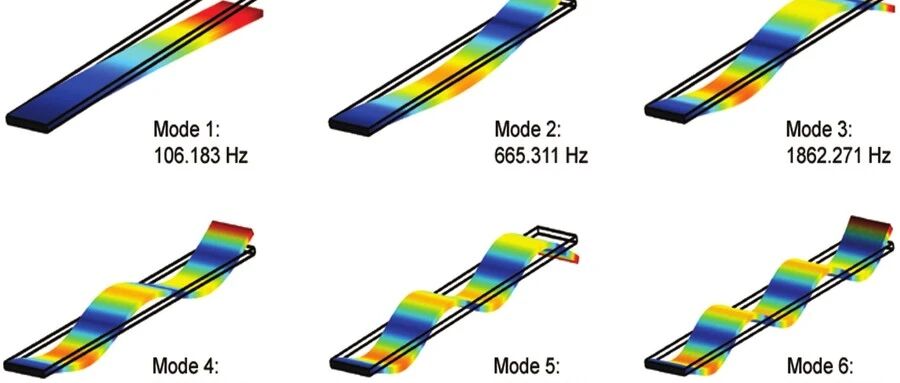

关键词：PVDF | COMSOL | 触觉传感器 | 悬臂梁振动 | 仿生设计一、研究背景触觉感知是机器人与环境交互的关键能力。啮齿动物通过触须的节律性摆动（5~25Hz）来感知周围物体的纹理和形状，其辨别能力与人类手指相当。现有触须仿生传感器普遍存在体积庞大、频响带宽不足、无法产生精确宏观运动等问题。Tiwan等人基于PVDF压电薄膜设计了一款仿鼠须触觉传感器，通过解析模型、传递函数和COMSOL有限元三重验证，实现了与生物触须一致的频率特性（35~110Hz）和可控微观振动（5~236Hz）。二、仿真方法传感器核心为0.2mm厚、17mm长、3.75mm宽的PVDF薄膜悬臂梁，消除了传统设计中额外的底座传感元件，使传感器更为紧凑。PVDF悬臂梁固有频率采用三种方法相互验证：（1）欧拉梁理论解析模型，给出前六阶固有频率的闭式解；（2）传递函数模型，考虑阻尼、剪切变形和轴向效应，能捕获共振与反 共 振频率；（3）COMSOL三维有限元模型，采用结构力学与动力学模块，划分细网格（18141自由度、2097四面体单元，最小单元质量0.31）。实测中通过硬币振动器驱动悬臂梁，二次PVDF片反馈控制频率。三、结果分析解析模型与COMSOL的前六阶模态频率高度一致：基频106.164Hz vs 106.183Hz，相对误差仅0.017%；第六阶误差最大也仅0.218%，表明网格精度和材料参数设置合理。传递函数模型进一步揭示了不同加载条件下的共振与反 共振分布——点力加载时共振处相位降低180°，反 共振处输出反相；分布力加载的第一种案例同时存在共振和反 共振，第二种仅有共振。COMSOL模态振型显示悬臂梁一阶弯曲至六阶拉伸-扭曲复合变形。实验验证表明，控制系统可在5~236Hz范围内执行频率扫描，200Hz处频率标准差最小仅0.6494Hz、电压幅度标准差最小0.0012V；低频端5Hz处波动较大（6.4127Hz/0.0229V），主要受硬币振动器低频性能限制。来源：320科技工作室
