从"震动的洗衣机"说起：Adams-Marc联合仿真破解家电整机减振难题

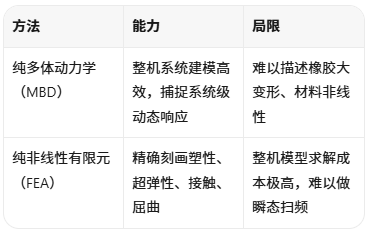

洗衣机动力学的难点，恰恰落在两类仿真工具的能力交界处：



此前该企业仅用衬套（Bushings）简化垫圈做MBD分析，无法捕捉真实的系统动力学行为，对减振设计决策的价值有限。

 1. 分工建模

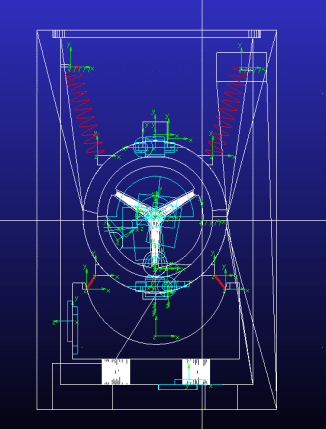

Adams侧（系统级）：建立包含滚筒、悬挂系统、箱体的整机多体动力学模型。弹簧采用预拉伸弹簧单元，阻尼器采用两级非线性阻尼特性，真实还原悬挂系统的非线性特征。

Marc侧（部件级）：对橡胶垫圈开展精细非线性建模。通过单轴拉伸、平面拉伸、双轴拉伸与剪切等材料试验采集数据，拟合Mooney-Rivlin/Ogden 超弹性本构，获得可信的非线性材料参数；在Marc中完成垫圈的模态分析与非线性静力分析，提取其非线性刚度特性。

2. 联合仿真机制

基于MSC CoSim接口建立Adams与Marc求解器的实时数据交换：Marc 模型在交互节点上接收Adams传来的位移边界，并将计算的力/力矩回传给 Adams中的GFORCE元素，实现"系统级动态响应+部件级非线性细节"的双向耦合。

3. 关键工况设定

不平衡衣物载荷：500g偏心质量（触发最恶劣振动工况）

电机最大转速：1300rpm

评估对象：带/不带侧肋两种垫圈设计方案



联合仿真准确还原了整机在高速脱水工况下的动态行为，可直接输出可用于设计决策的量化指标：

1. 振动传递对比——相比简化衬套模型，联合仿真对滚筒加速度、位移的预测精度显著提升，且箱体前部受力明显降低，与实测趋势吻合；

2. 设计方案量化比选——基于总应变与接触法向力等指标，直接对比两种垫圈方案的耐久与密封风险，支撑结构决策；

3. 计算效率兼顾——刚性运动部件在Adams中求解，避免了整机全非线性有限元建模，单次瞬态分析成本可控，支持多方案快速迭代。

相比"试制—测试—改设计"的传统循环，虚拟仿真前置验证大幅减少了物理样机轮次，减振方案在图纸阶段即完成收敛。
