很多工程师在设计装配关系时,选好紧固方式就认为万事大吉——螺丝几颗、什么规格、卡勾还是焊接。
但紧固解决的是把零件锁在一起,不是让零件对齐。没有定位,锁紧之前零件的相对位置是浮动的,操作员需要反复调整才能对齐,浪费时间,精度还不可控。
本文是DFA设计指南系列第二篇。上一篇讲导向——零件怎么顺畅地到达装配位置;这一篇讲定位——怎么保证零件在产品中的正确位置。从问题现象到概念定义,从两种常见设计方法到四条核心原则,最后给出设计评审检查清单。

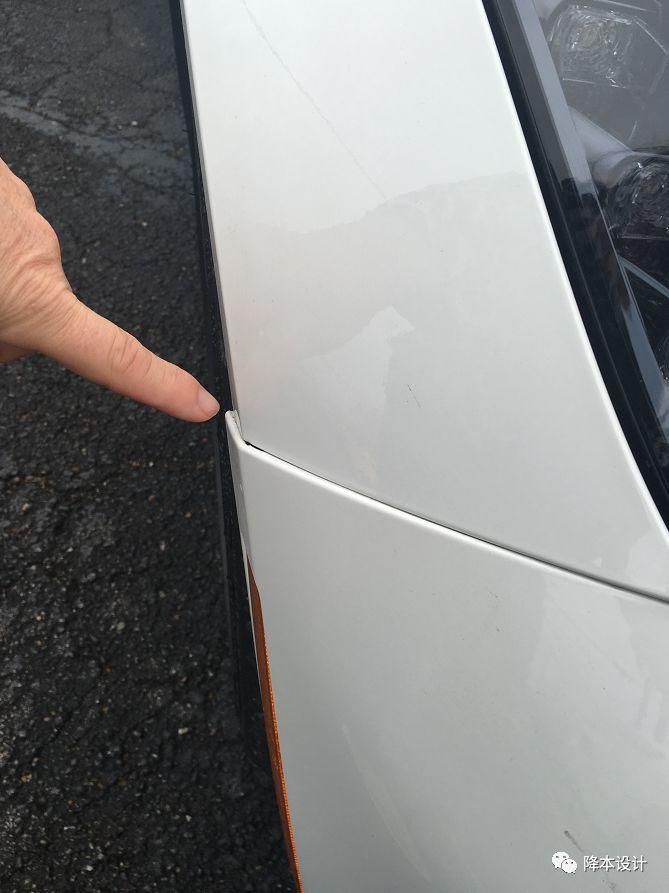

先看问题。以下案例来自实际产品,每一个的根因都可以追溯到定位特征缺失或设计不当。

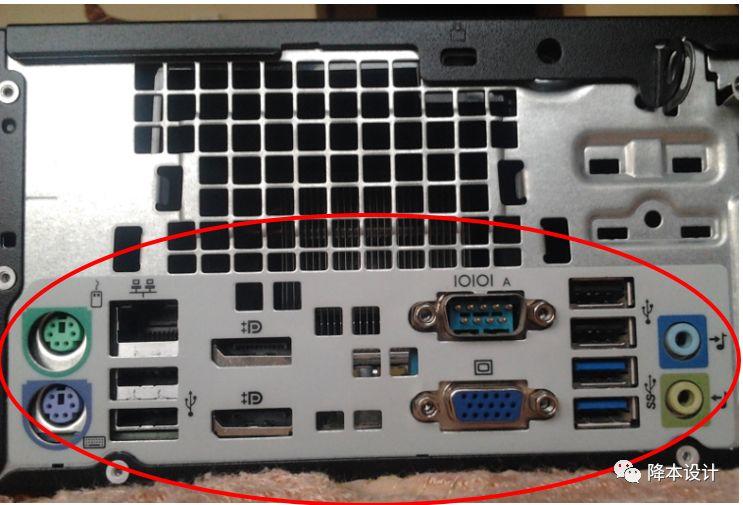

电脑机箱主板上IO接口与外壳开口不对齐,外部设备插不进去。这是最典型的定位缺失问题:主板在外壳中的位置没有定位特征约束,依靠螺丝柱的间隙晃动,公差累积后接口和开口对不上。

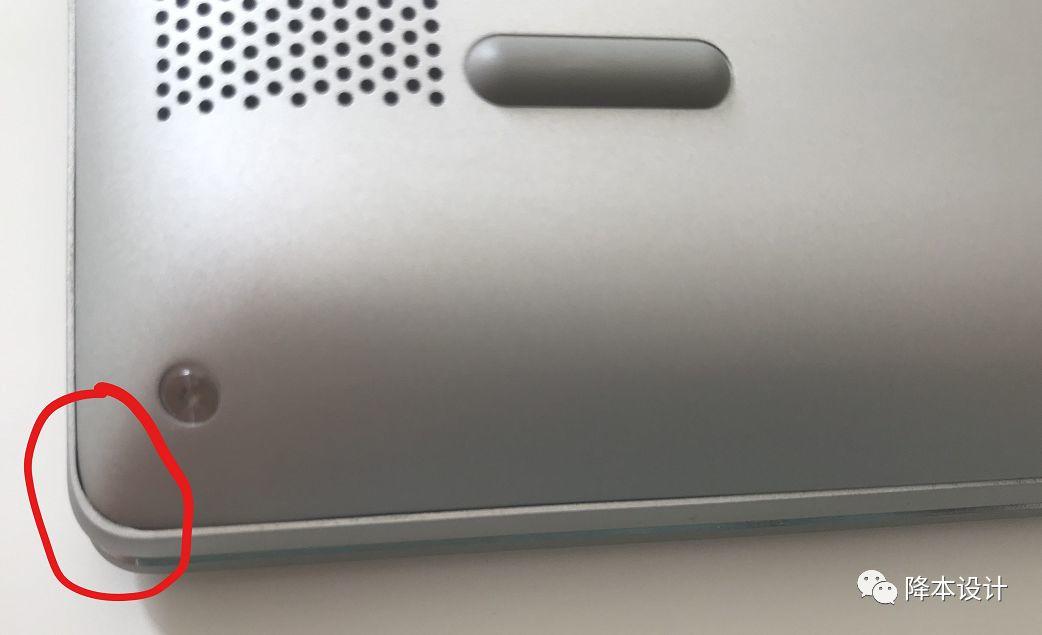

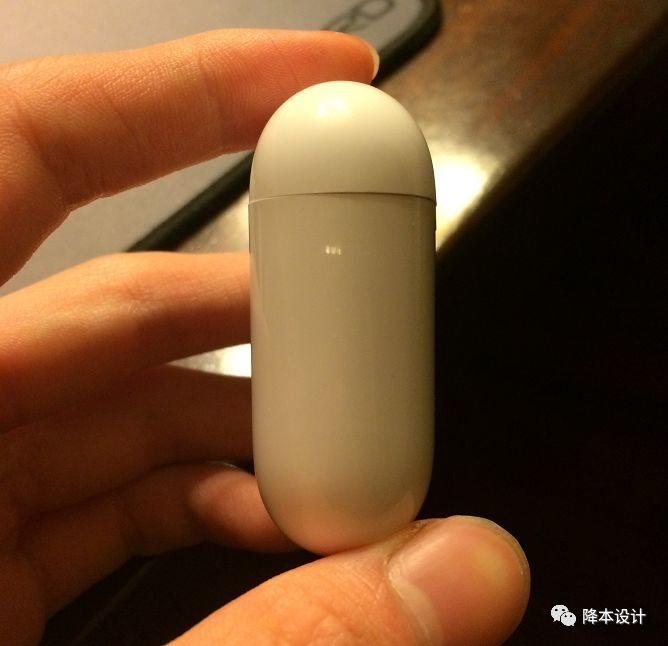

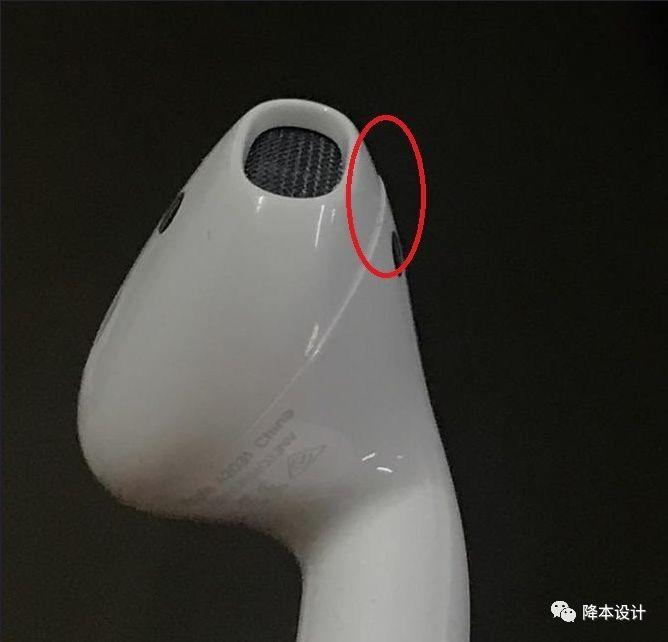

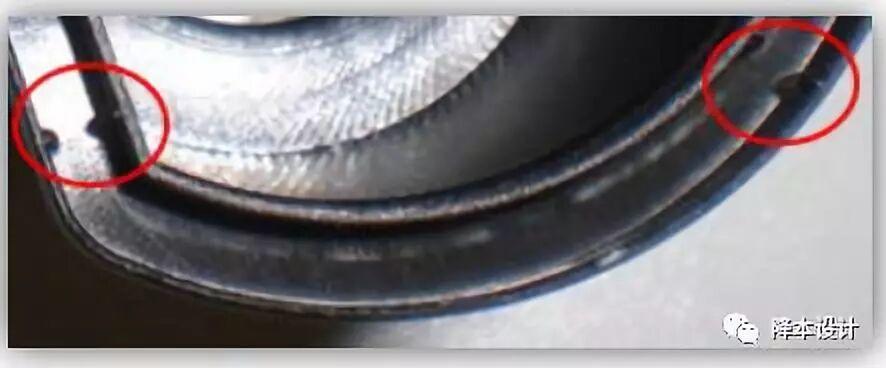

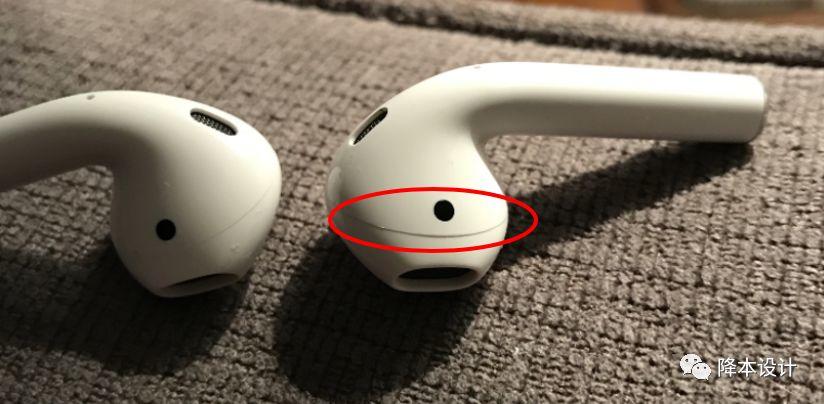

即便是消费电子的标杆企业也在这上面栽过。Airpods耳机的上下壳存在可见的错位,盒子上下壳同样有缝隙不均匀的问题。这些不是加工精度不够,而是定位方案在设计阶段就没有做到位。

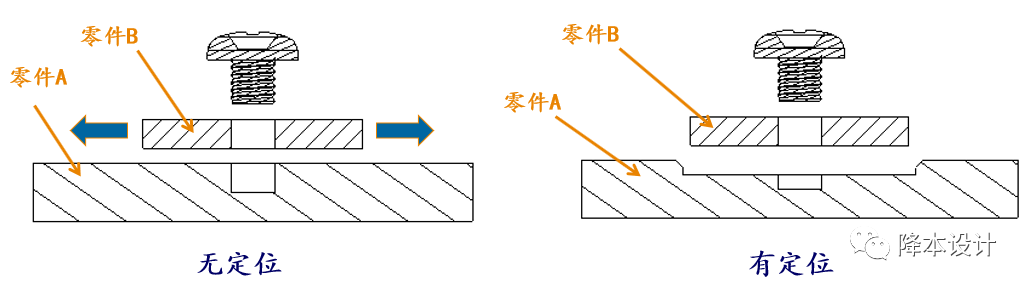

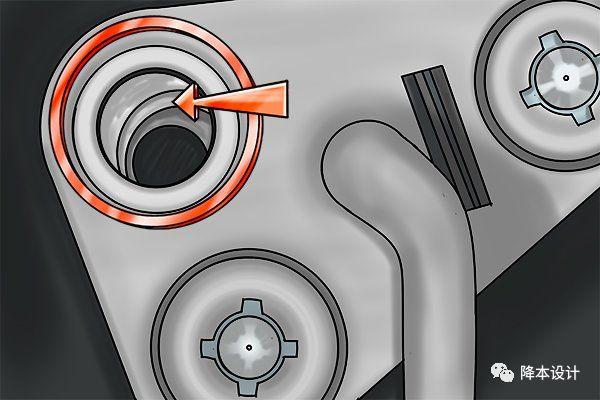

螺丝过孔与螺牙孔未对齐,螺丝拧不进去。原因很直接:两个零件之间没有定位特征,过孔和螺牙孔的位置关系完全靠操作员手动对齐。一旦对偏,螺丝不是拧不进去就是拧斜了,轻则返工,重则滑牙报废。




定位是指在零部件与零部件之间设计限位特征,限制相互移动,确保在紧固之前、紧固之中和紧固之后二者具有精确的位置关系。

第一,提高装配效率
有了定位特征,零件放入后相对位置已经确定,可以直接进行紧固工序。没有定位,操作员需要反复调整对齐再锁紧,每道工序多花几秒,整条产线的节拍就被拖慢。

第二,保证位置精度
定位特征本身可以做到较精密的尺寸公差,而且可以布置在比较容易进行尺寸管控的区域。使用定位特征后,只需要严格管控定位特征的相关尺寸,就能满足产品设计要求,同时减少对其它尺寸的公差要求。
第三,缩短尺寸链

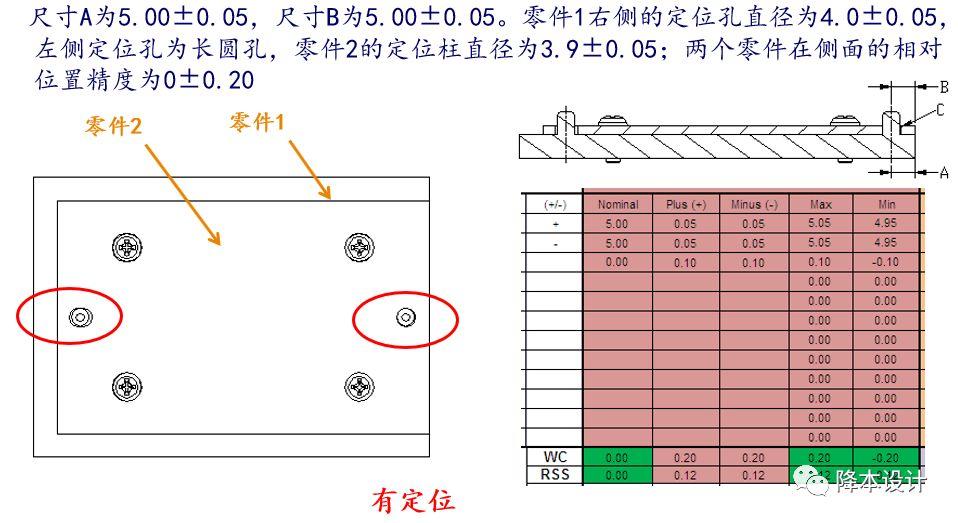

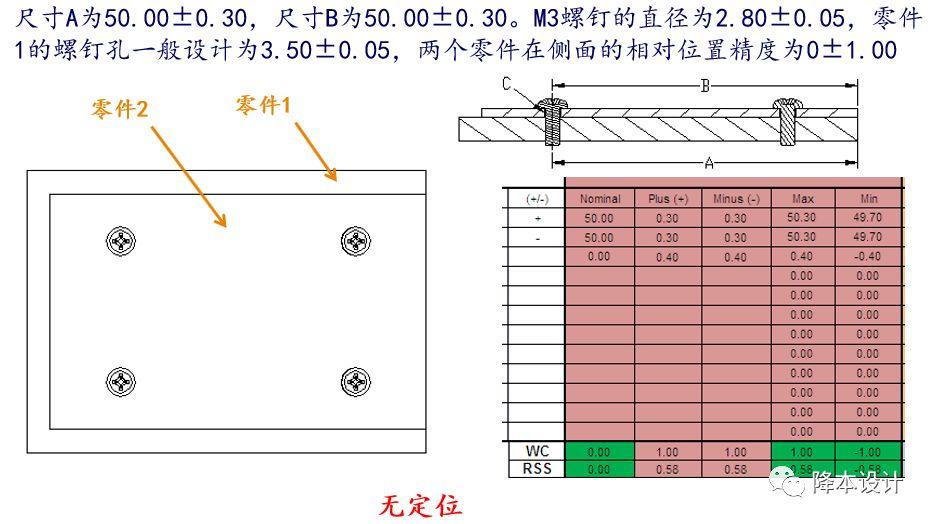

定位特征相当于在尺寸链中插入一个精度已知、稳定可控的节点,截断了公差累积的路径。通过下面的实例可以看到,使用定位特征之后,两个零件之间的位置精度从0正负1.00mm提高到0正负0.20mm。


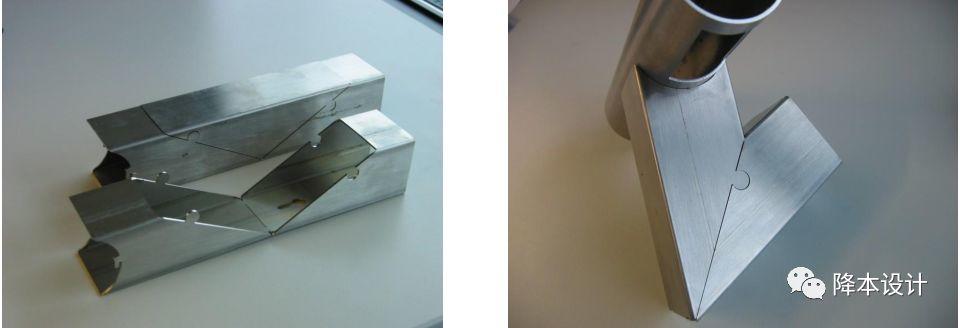

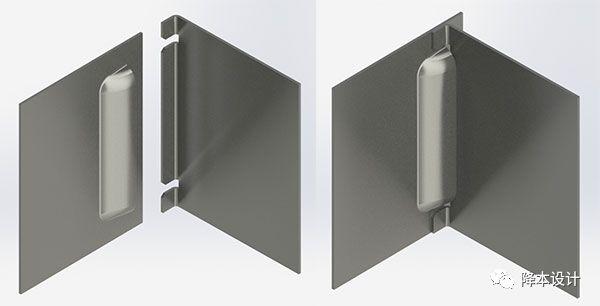

定位特征的实现方式很多,但从原理上归纳,最常用的两种是侧壁定位和定位柱与定位孔配合。

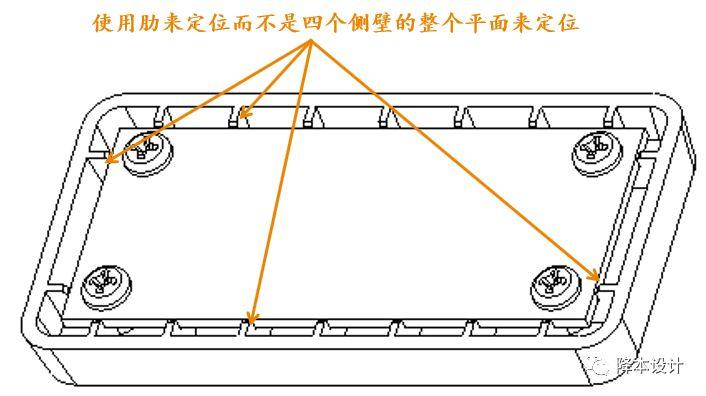

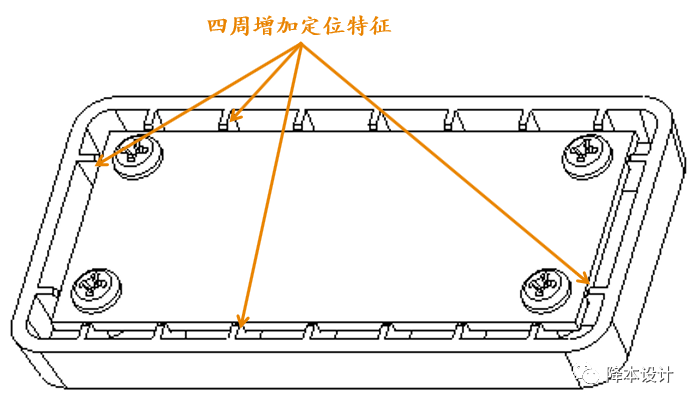

在一个零部件的侧壁四周增加定位特征。例如电路板装入塑胶外壳,可以在外壳内壁四周布置多个肋条进行定位,肋条与电路板之间的间隙控制在0.05到0.20mm之间,具体数值视外壳和电路板的尺寸而定。

侧壁定位的优势是结构简单,不需要额外的孔或柱,肋条随外壳一体注塑成型,几乎不增加模具成本。劣势是定位精度依赖外壳整体的注塑精度,如果外壳尺寸较大,注塑收缩量波动会直接影响定位精度。适用于对外壳整体刚性要求高、尺寸适中的场合。

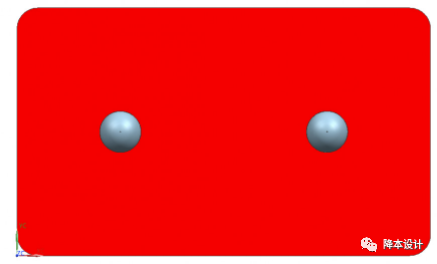

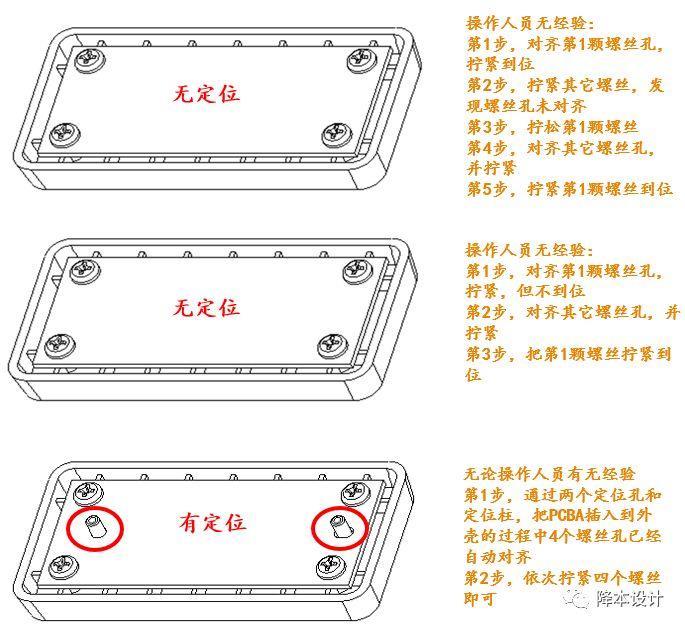

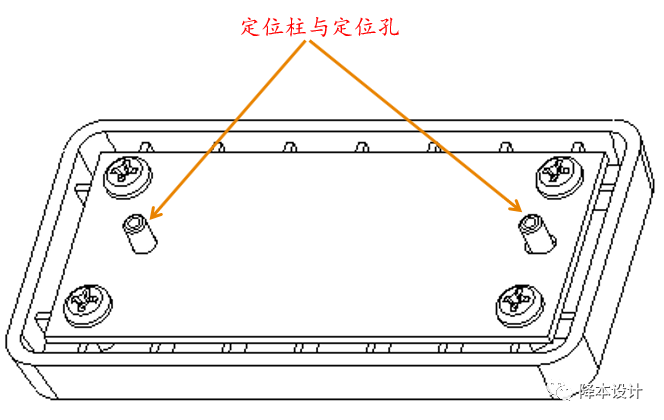

在塑胶外壳上设置两个定位柱,在电路板上设置两个定位孔,通过定位柱与定位孔的配合实现定位,间隙同样控制在0.05到0.20mm之间。对齐定位柱和定位孔放入电路板,二者的相对位置精度即已确定,螺丝孔已经对齐,直接锁紧即可。

定位柱与定位孔配合的优势是精度高、定位独立,不受外壳整体收缩影响,只需要管控定位柱和定位孔的直径公差。劣势是模具上需要做定位柱的型芯,细长的定位柱容易在注塑时弯曲变形或磨损。适用于定位精度要求高、空间允许布置定位柱的场合。
两种方法的选择标准:优先用定位柱与定位孔,精度可控、尺寸链短;当空间不允许或零件形状不适合打孔时,退而用侧壁定位。两者也可以组合使用,侧壁做粗定位,定位柱做精定位。

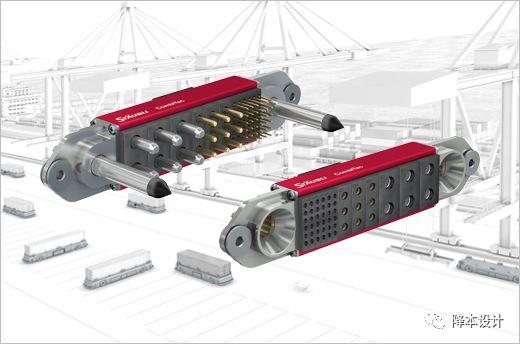

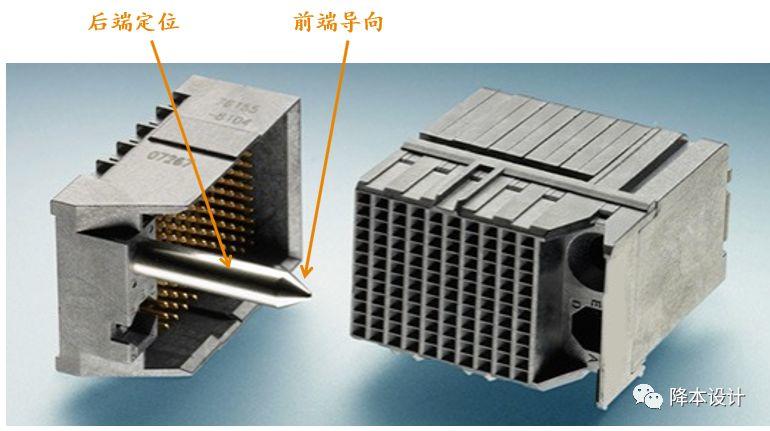

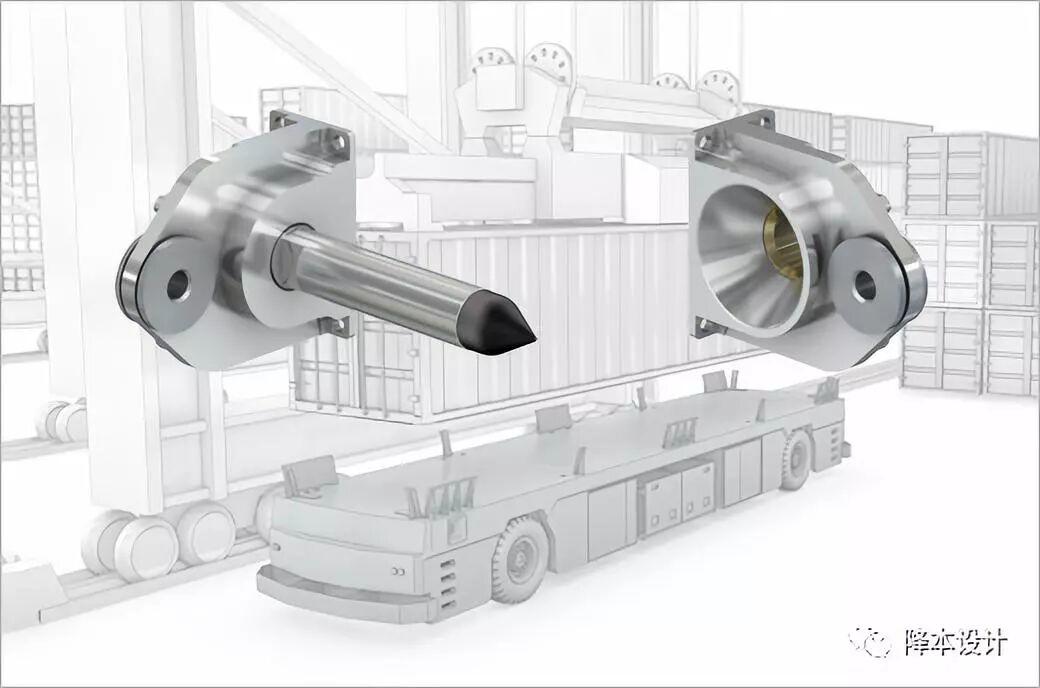

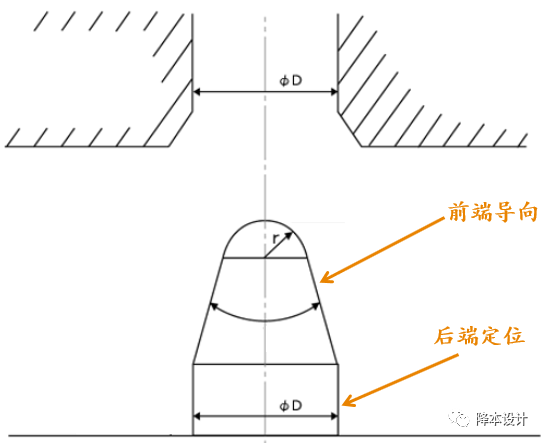

在多数装配场景中,定位和导向不是二选一,而是串联关系。零件先通过导向特征被引导到正确位置附近,再通过定位特征精确固定。导向解决的是到达问题,定位解决的是精确停留问题。


从设计角度,导向特征的间隙通常比定位特征大——导向需要松,才能容忍初始不对齐;定位需要紧,才能保证精度。
一个典型的参数组合:导向段单边间隙0.3到0.5mm,定位段单边间隙0.05到0.20mm。两者之间通过一段过渡区域连接,过渡区域的角度和长度决定了从松到紧的切换是否平滑。

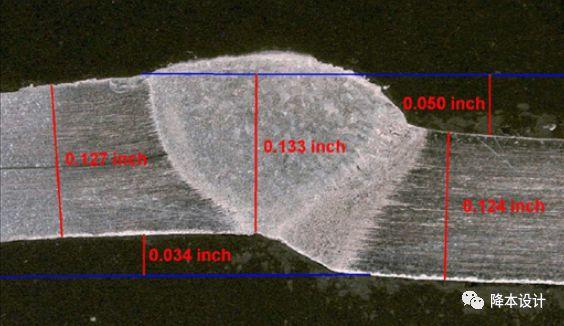

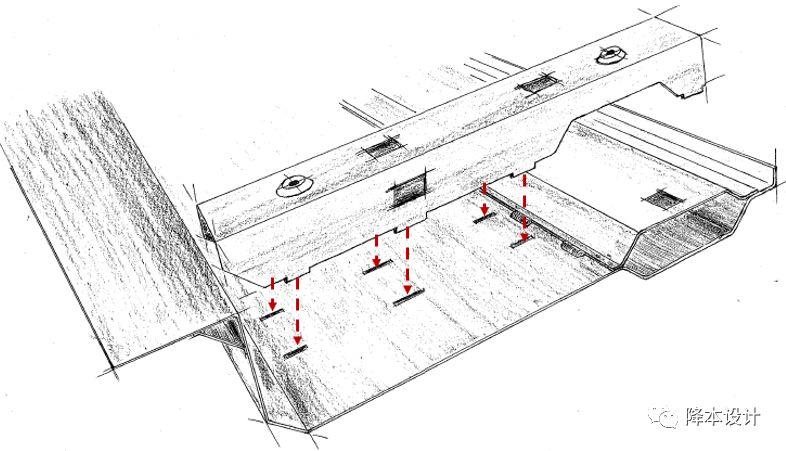

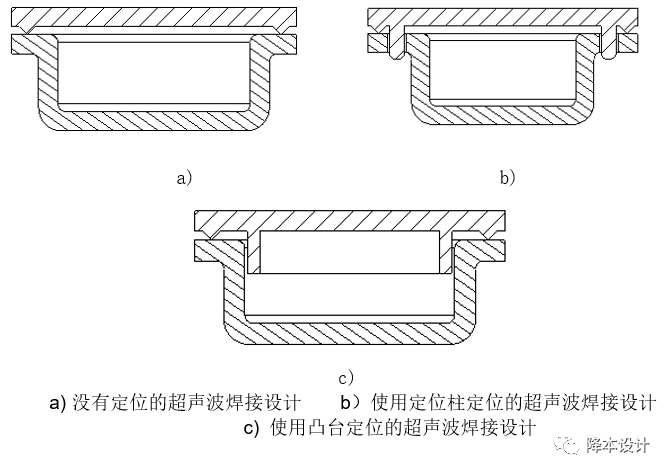

激光焊接时两个塑胶件之间的定位。激光焊接对配合面的贴合精度要求很高,缝隙大了焊不上,偏了焊缝不均匀。定位特征在这里的作用是保证焊缝处的贴合精度。









定位特征的设计原则可以归纳为四条。第一条约束定位特征本身的精度,第二条约束定位方案的自由度分配,第三条划清定位和紧固的边界,第四条约束定位间隙的选取。
定位特征自身的尺寸误差直接转化为零件之间的位置误差。如果定位柱的直径公差是正负0.1mm,那两个零件之间的位置精度上限就是正负0.1mm,无论其它部分做得多精密。
因此,定位特征应当布置在零件上尺寸最容易管控的区域。注塑件的定位柱直径公差可以做到正负0.02到0.05mm,因为模具型芯的加工精度高、磨损可控。钣金件的定位孔受冲头磨损和板材回弹影响,公差通常在正负0.05到0.1mm。机加件的定位面精度最高,可以做到正负0.01mm以内。
反过来,如果一个特征本身的尺寸就不稳定——比如注塑件远离浇口的远端尺寸、钣金件的大平面整体尺寸——拿它做定位特征等于把不稳定性引入装配精度。
一个零件在空间中有六个自由度:三个平移、三个旋转。定位的任务是限制这六个自由度中的部分或全部,使零件相对于基准件的位置确定。但如果限制的自由度超过了需要的数量,就会出现过定位。

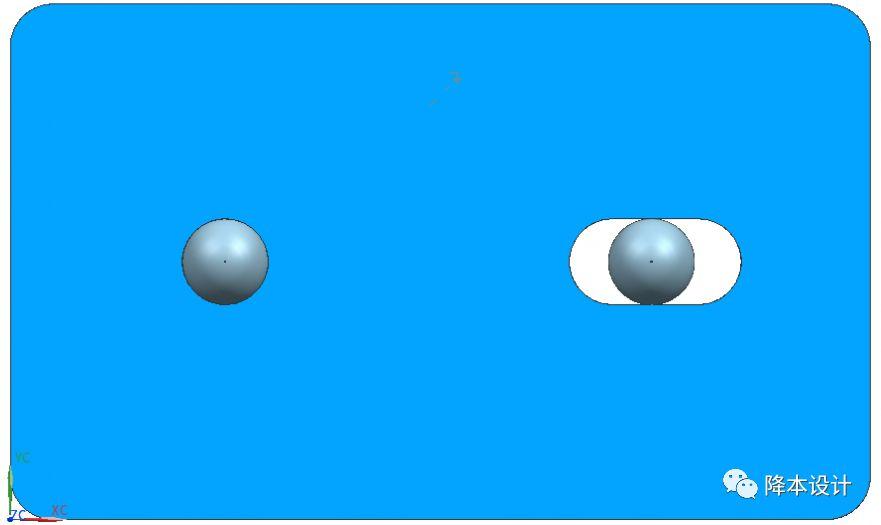

避免过定位的常用做法:菱形销。两个定位柱中,一个做成圆形销限制两个方向的自由度,另一个做成菱形销(削边销)只限制一个方向的自由度。这样既保证了定位精度,又避免了对孔间距公差的过约束。这是机械设计中经典的"一面两销"定位方案。
这是定位设计中最重要也最容易被忽视的一条原则。
不少工程师在设计装配关系时,选好紧固工艺——螺丝、卡扣、焊接——就认为装配方案完成了。但如果只有紧固没有定位,零件在紧固之前的位置是浮动的。螺丝穿过过孔,过孔直径比螺牙大0.5到1mm,这0.5到1mm就是零件可以晃动的范围。锁螺丝的过程是把零件压到一个随机位置上,每次锁的位置都不一样。
这就是为什么文章开头的那些产品会出现对不齐:不是操作员不认真,不是设备精度不够,是设计方案本身没有给定位留位置。紧固把零件锁在一起,但锁在一起的位置不精确。
正确的做法是:定位特征在紧固之前就把零件的相对位置确定下来,紧固只是保持这个位置不让它跑掉。定位是主动的、精确的,紧固是被动的、保位的。
定位柱与定位孔之间的间隙是定位精度的决定性参数。间隙太大,定位失去意义,零件仍然可以晃动;间隙太小,制造公差稍有波动就装不进去,产线上卡壳。
0.05到0.20mm是一个经过大量工程实践验证的经验区间,但具体取值需要根据以下因素调整:
零件尺寸:外壳越大,注塑收缩量波动越大,间隙需要适当放大。100mm以内的零件可以取0.05mm,300mm以上的零件可能需要0.15到0.20mm。
材料特性:塑胶件的定位间隙要考虑吸湿膨胀和热膨胀,比金属件留更大余量。玻璃纤维增强塑料的收缩率比普通塑料小,间隙可以相应收紧。
制造工艺:注塑件的定位柱精度高于钣金件的定位孔,前者间隙可以取小值。机加件的定位面精度最高,间隙可以做到0.01到0.05mm。
装配方式:手工装配的间隙需要大一些,方便操作员插入;自动化装配可以收紧间隙,因为机械臂的对准精度高于人手。
这是最普遍的认知偏差。螺丝的过孔直径比螺牙大,这本身就是设计来吸收对准误差的。没有定位特征,螺丝拧紧后零件的位置取决于拧螺丝那一刻零件碰巧停在哪个位置。同一批产品,每个零件的位置都不同,只是偏差在过孔间隙范围内看不出来。但如果过孔间隙是0.5mm,产品就有0.5mm的位置不可控。
有些工程师认为定位特征越多越保险,四面八方都加上定位面把零件夹死。结果是零件装不进去,或者装进去后产生内应力,在温度变化或振动后开裂。过定位不是更保险,是更危险。定位特征的数量和位置必须精确计算自由度约束,多限制一个不需要的自由度就多一份制造风险。
选哪个面做定位,直接决定定位精度。选了一个注塑件远端的大平面做定位,那个平面的平面度受翘曲变形影响,可能正负0.3mm都控不住。选了模具型芯直接成型的定位柱侧面,公差正负0.02mm。同一个零件上不同特征的精度可能差一个数量级。定位特征必须选精度最高的那个。
以下四条可以直接放入设计评审表,用于每道装配工序的定位特征检查:
定位和紧固是两个独立的功能,混淆它们是装配对不齐问题的根源。定位特征把零件的相对位置在设计阶段就确定下来,紧固只是保持这个位置。
把定位前置到设计评审,是DFA的基本功,也是成本最低的精度控制手段——一组定位柱随模具成型,几乎不增加零件成本,却能把位置精度从正负1mm提到正负0.2mm。
下一次设计评审,问一句:这两个零件之间的定位做了没有?定位特征选的是不是精度最高的那个?
