电机喷油甩油冷却：VOF结果中最值得看的三个区域

在车用电机喷油冷却仿真中，很多人拿到结果后会先找温度云图。这个顺序容易把重点带偏。喷油甩油冷却首先要回答的，不是某个位置显示了多少摄氏度，而是冷却油有没有到达关键部位、形成了多大范围的覆盖，以及最后能不能顺利回流。

这套 FM_016 案例采用 VOF 方法观察冷却油在电机内部的运动过程。文章不展开完整操作，只结合模型和结果，说明三个更值得优先检查的区域。

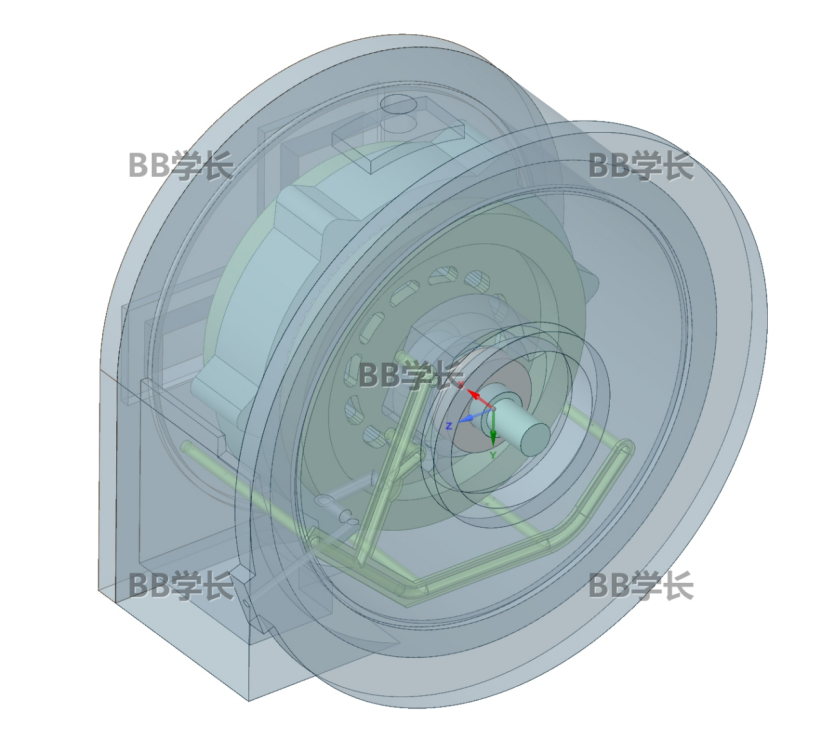

电机喷油甩油冷却模型整体结构

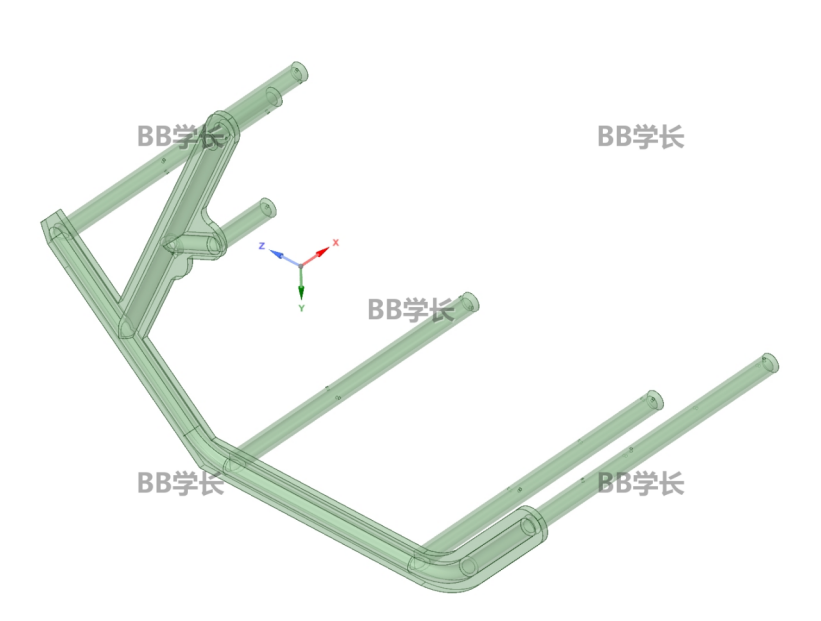

定子侧与转子侧供油管路

从当前模型可以看到，供油管路分别面向定子侧和转子侧布置。参数表中，定子侧流量为 10 L/min，转子侧流量为 3 L/min，入口油温为 65℃，转速为 4750 rpm。

这几个参数不能只作为软件里的输入项。定子侧流量决定端部绕组和壳体附近能获得多少油液，转子侧流量则会影响油液进入旋转区域后的甩出位置和扩散范围。转速提高后，油液的运动还会同时受到惯性、离心作用、壁面碰撞和重力回流的影响。

因此，喷嘴位置、喷射方向、供油量和转速需要放在一起判断。单独增加流量，不一定能够修正错误的落点；只改变喷嘴方向，也可能让某些区域覆盖增加，同时让另一些区域出现新的积油。

第一处要看喷嘴出口到目标表面之间的路径。

理想状态下，射流应当稳定到达需要冷却的位置。如果喷射方向偏离，油液可能先撞到壳体、支撑结构或其他非目标表面，再沿壁面流走。此时总流量看起来并不小，但真正作用在发热部件上的有效流量可能有限。

检查这一部分时，建议同时看三个现象：射流是否连续，首次撞击位置在哪里，撞击后是铺展、飞溅还是直接流失。只看某一个时刻的油相云图，很容易把瞬时飞溅误判成稳定覆盖。

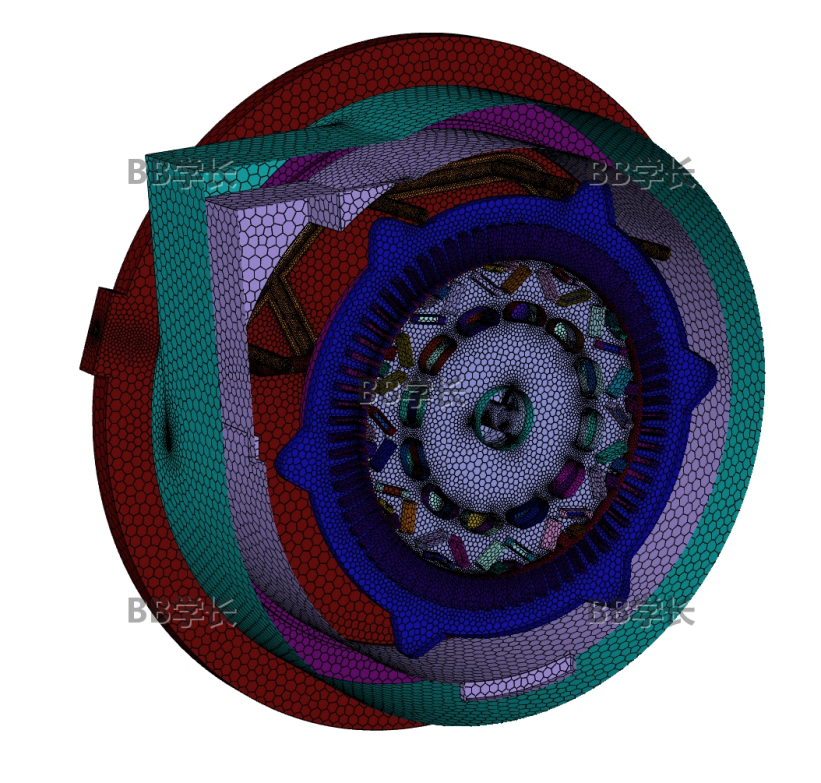

电机内部计算网格示意

油液进入旋转区域后，运动方向会发生明显变化。转子表面的油液会被带动并向外甩出，随后撞击端部结构或壳体内壁。这个过程决定了油液能否从局部喷射变成更大范围的冷却覆盖。

这里不能只看“有没有油”。更有价值的是观察油液从哪里被甩出、主要落到哪里、覆盖是否连续，以及目标表面是否长期存在干区。若油液集中在少数方向，局部区域可能得到充分冷却，但周向分布仍然不均匀。

对于端部绕组，还应区分短时接触和持续润湿。短暂经过的液滴可以带走部分热量，但稳定油膜和持续更新的油液通常更有利于传热。VOF结果能够帮助判断液相界面和大尺度分布，但较薄油膜的预测还会受到网格、接触角和时间步长影响。

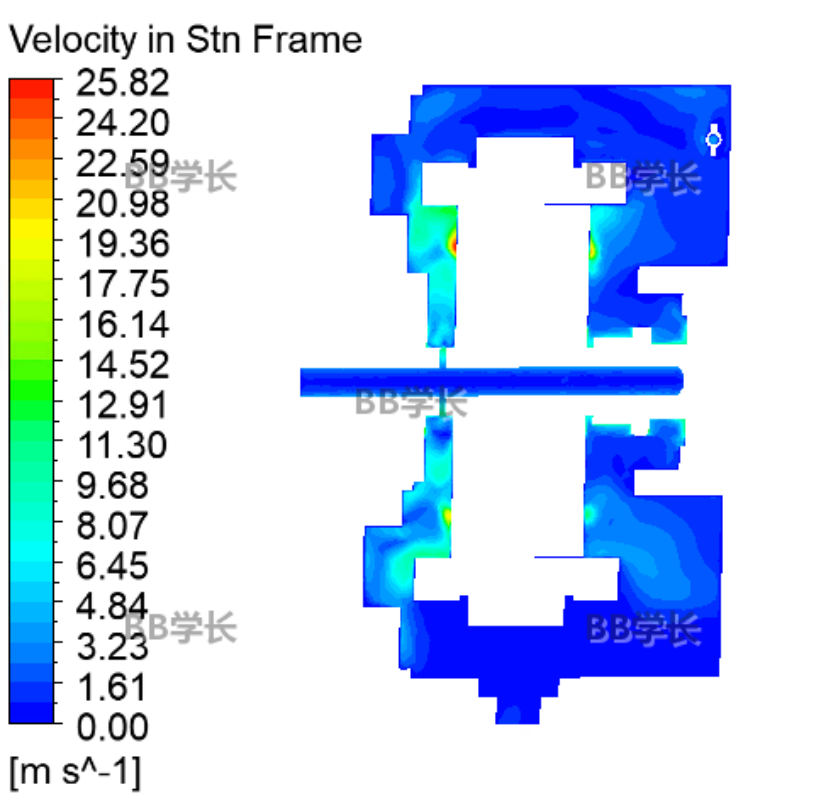

局部速度分布，用于辅助判断流动组织

油液完成喷射和甩油后，最终还要回到集油或回油位置。回油不畅会让壳体底部出现积油，增加搅油损失，也可能改变内部空气和油液的流动组织。

因此，第三处要看低位区域是否持续积油，回油通道附近有没有滞流，以及油液是否在非目标位置形成大面积堆积。积油并不一定全是坏事，关键要结合设计目的判断：有些区域需要保持润湿，有些区域则应尽快排油，避免转动部件反复搅动油液。

在工程分析中，建议把回油能力和供油量一起评估。若入口持续增加而出口能力不变，模型中的液位和覆盖状态会随时间变化，短时间结果不能代表最终稳定状态。

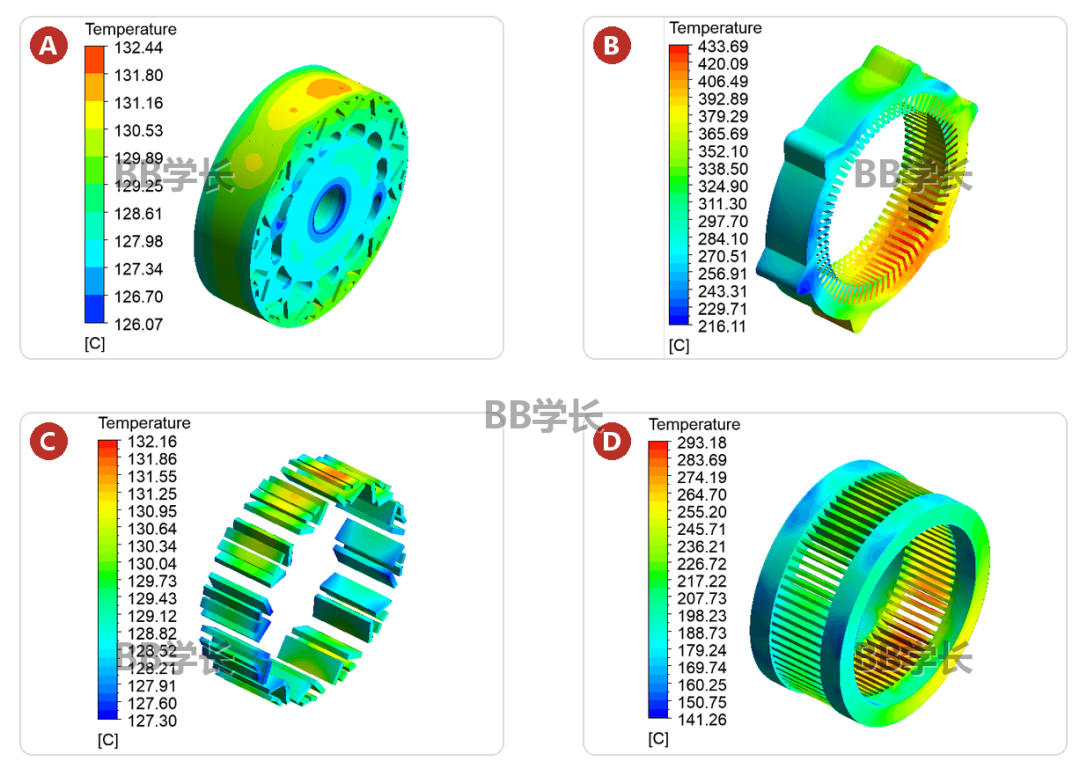

不同部件的温度分布

当前案例的温度分布趋势可以用于观察热点位置和不同部件之间的温差，但云图中的绝对温度只作参考。实际温度与输入损耗的大小直接相关，同时还会受到材料参数、接触热阻、冷却油条件和外部散热边界影响。本案例部分云图达到三四百度，不能把这一数值当成电机的真实工作温度。

因此，这组云图主要看分布，不直接用绝对值评价冷却效果。例如可以观察高温区集中在哪个部件、温度沿周向是否均匀，以及喷油覆盖区域附近的温度梯度如何变化。真正用于工程判断前，还需要按照实际损耗重新标定热源，并核对材料参数、接触热阻、外部散热边界和能量守恒。

喷油冷却模型完成后，我会先核对质量守恒和液相体积分数，再检查喷油落点、甩油路径、目标部位覆盖和回油情况。流动结构没有解释清楚之前，直接比较最高温度的意义有限。

如果要进一步优化，还可以围绕喷嘴位置、喷射角度、定转子流量分配和转速进行对比。每次只调整一到两个关键变量，结果更容易解释，也能避免把多个因素混在一起。
