辐射声分析：结构振动到声学噪声的量化
结构振动如何变成人耳可感知的噪声？这是汽车、家电、机械等领域 NVH 工程师必须回答的问题。辐射声分析（Radiated Sound）工具，即等效辐射声工具，专门用于后处理外部结构辐射声结果，将结构振动响应转化为声学指标，实现从"振"到"声"的量化跨越。
什么是辐射声分析
等效辐射声工具用于后处理外部结构辐射声结果。它将结构表面的振动响应作为输入，通过声学计算方法，输出辐射声功率、声压级、指向性等声学指标。该工具分为两大功能模块：ERP（等效辐射功率）和 Exterior Noise（外部噪声）。
核心价值：辐射声分析填补了结构振动与声学噪声之间的计算鸿沟。工程师无需建立完整的声学有限元模型，即可快速评估结构的声辐射特性，为降噪设计提供量化依据。
模块一：ERP 等效辐射功率
ERP（Equivalent Radiated Power，等效辐射功率）使用 Rayleigh 积分方法计算结构辐射声。Rayleigh 积分是一种经典的声辐射计算方法，它将结构表面视为无限大障板上的活塞阵列，通过积分表面法向速度获得远场声辐射。
Rayleigh 积分可以在以下两类网格点上请求辐射声输出：
•结构表面网格点
：计算结构表面的辐射声功率与声压分布 •外部声场网格点
：计算结构外部空间指定位置的声压响应
ERP 模块的主要输出包括：
模块二：Exterior Noise 外部噪声
Exterior Noise模块使用 APML（声学无限单元，Acoustic PML）或 IE（积分方程，Integral Equation）方法计算外部声场。与 ERP 的 Rayleigh 积分相比，APML 和 IE 方法能够更精确地处理复杂结构的外部声辐射问题，包括衍射、干涉等效应。
Exterior Noise 模块的主要输出包括：

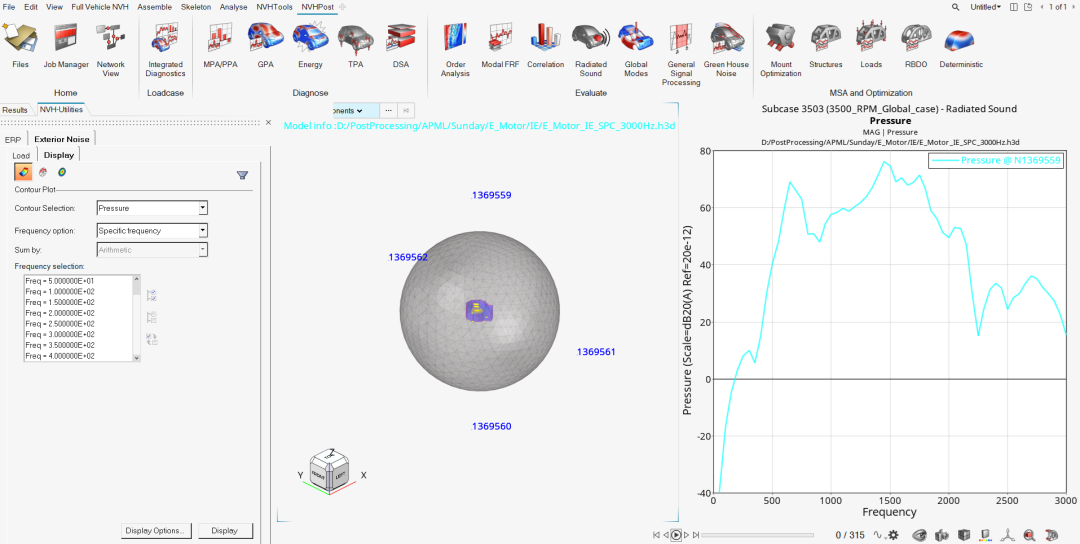

•声压响应
（Sound Pressure Response）：外部场点的声压频率响应 •结构贡献云图

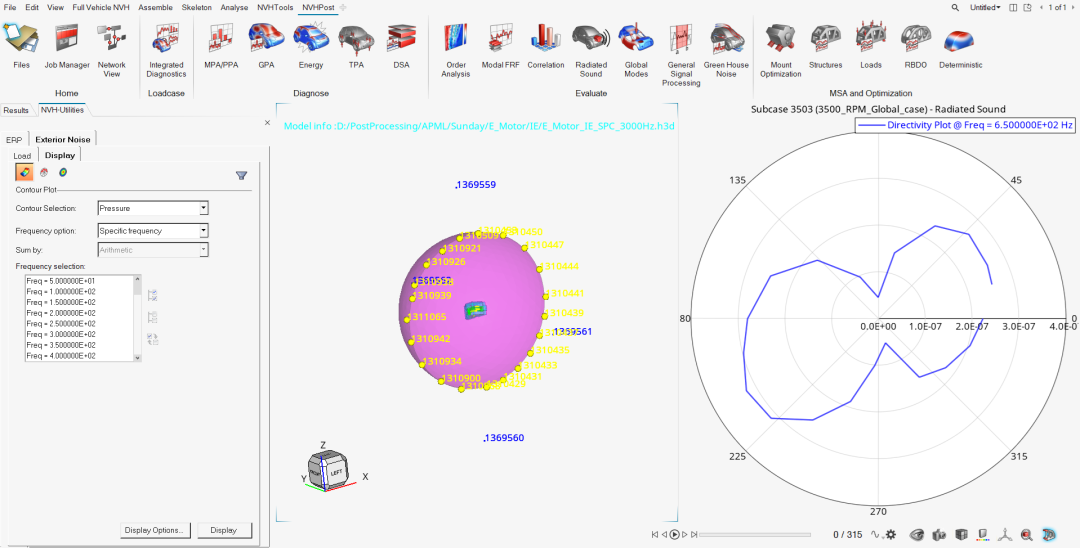

（Structure Contribution Contours）：结构各区域对外部噪声的贡献分布 •指向性分析
（Directivity Analysis）：辐射声在不同方向的分布特性

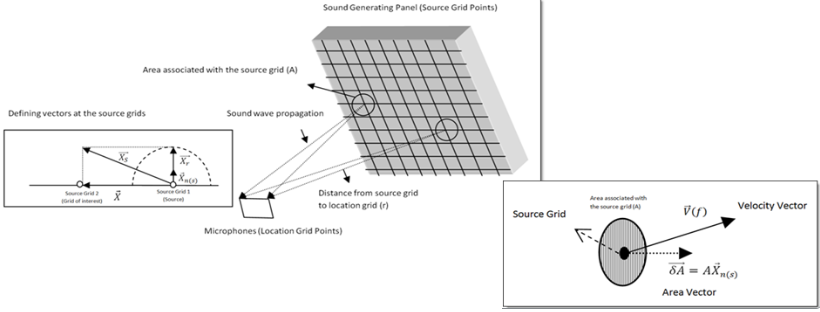

传声器与网格点
在辐射声分析中，传声器（Microphone）或网格点代表声压记录位置，对应物理试验中的麦克风布置。工程师可以在结构外部空间定义多个传声器位置，模拟实际测试场景中的测点布局。
实践建议：传声器位置的布置应参照相关法规或标准（如 ISO 3744、GB/T 3767），确保仿真结果可与物理测试直接对比。同时建议在关键噪声敏感区域加密测点。
ERP 工作流程
ERP 模块的工作流程分为三步：Load（加载）→ Display（显示）→ Study（研究）。

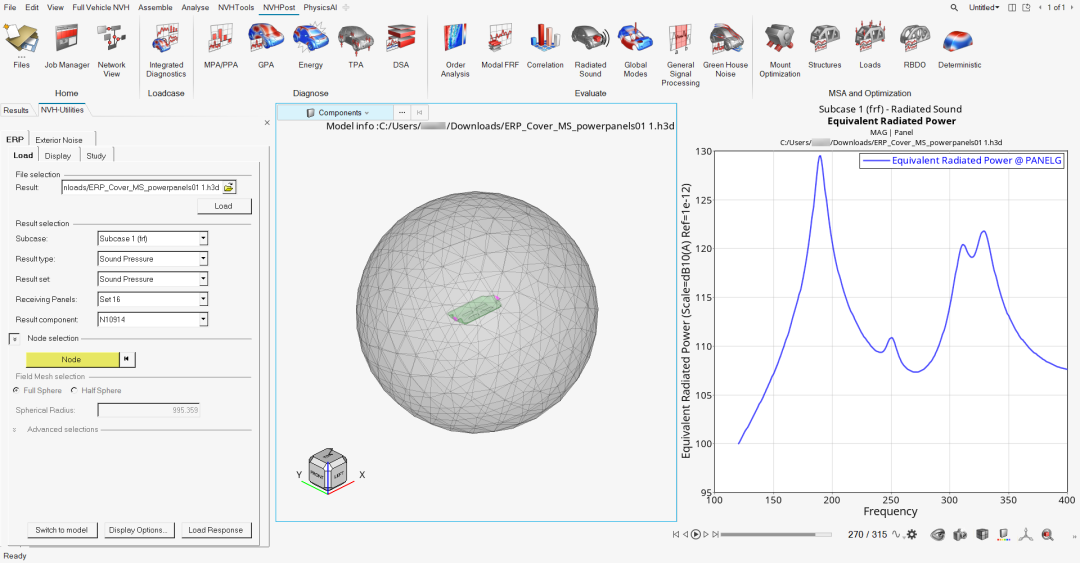

Load 加载
加载 H3D 或 PCH 格式的结构振动结果文件，选择需要后处理的频率响应子工况。此阶段需确认结构表面网格与外部声场网格均已正确定义。

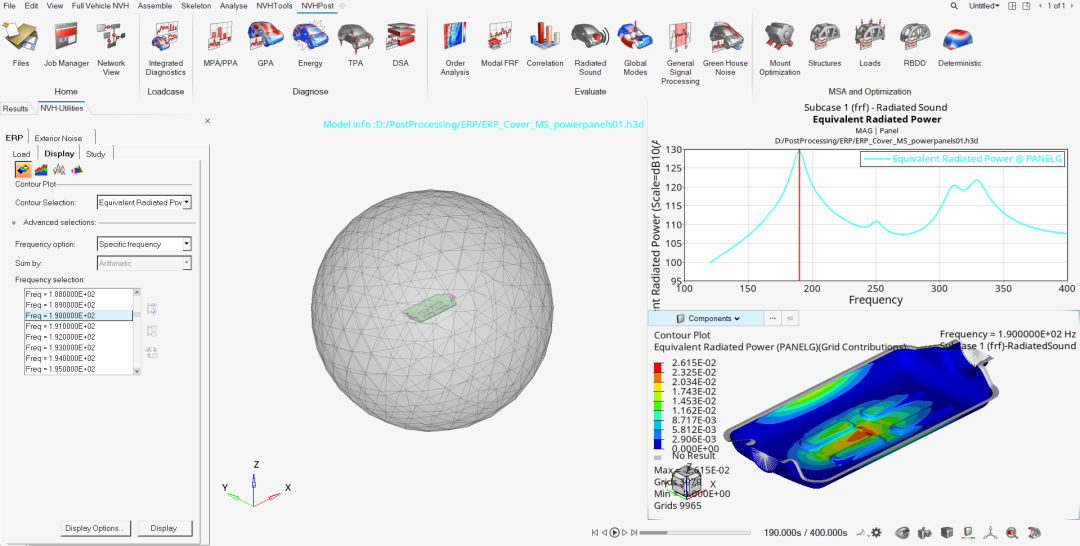

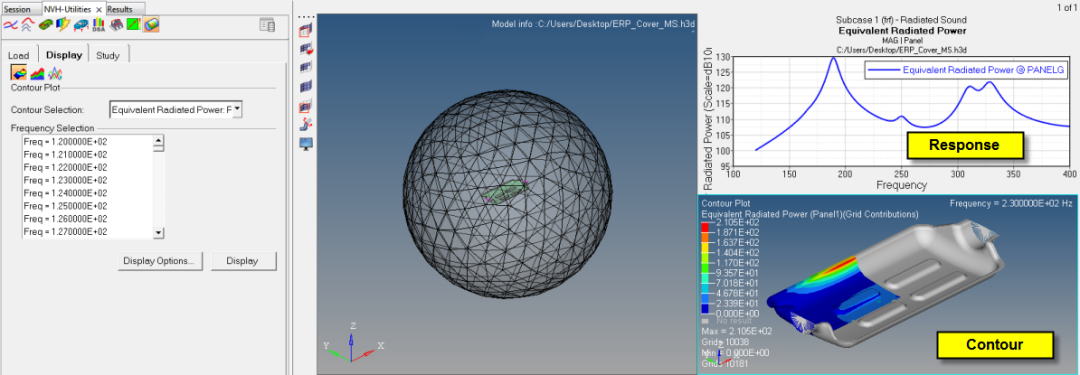

Display 显示

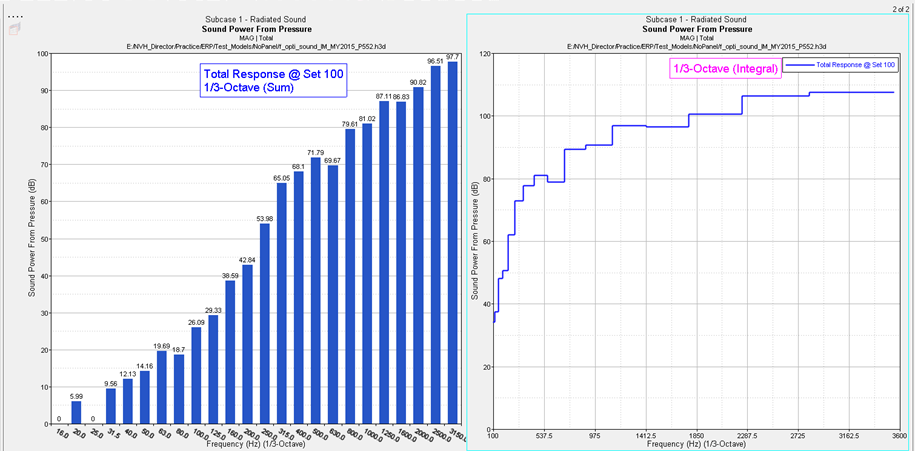

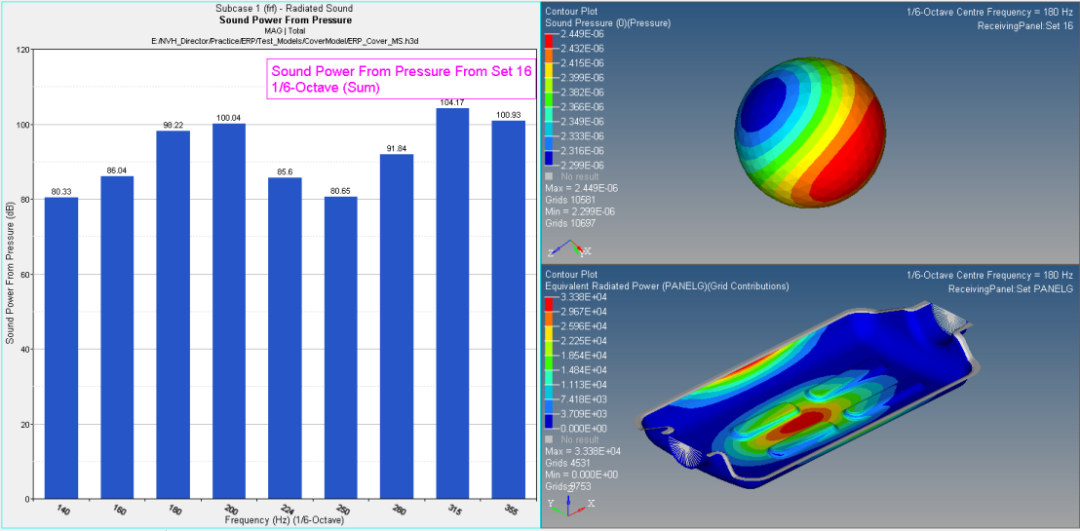

显示阶段提供多种云图类型和频率选择方式。工程师可以查看不同频率下的辐射声功率分布、声压云图等，并支持倍频程频带（Octave Bands）分析。

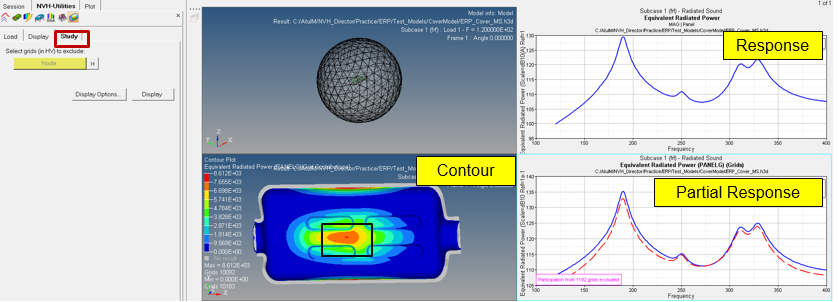

Study 研究
研究阶段对 ERP 响应进行深入分析，包括不同频率的响应对比、模态参与因子评估等，帮助识别主要声源区域和主导模态。

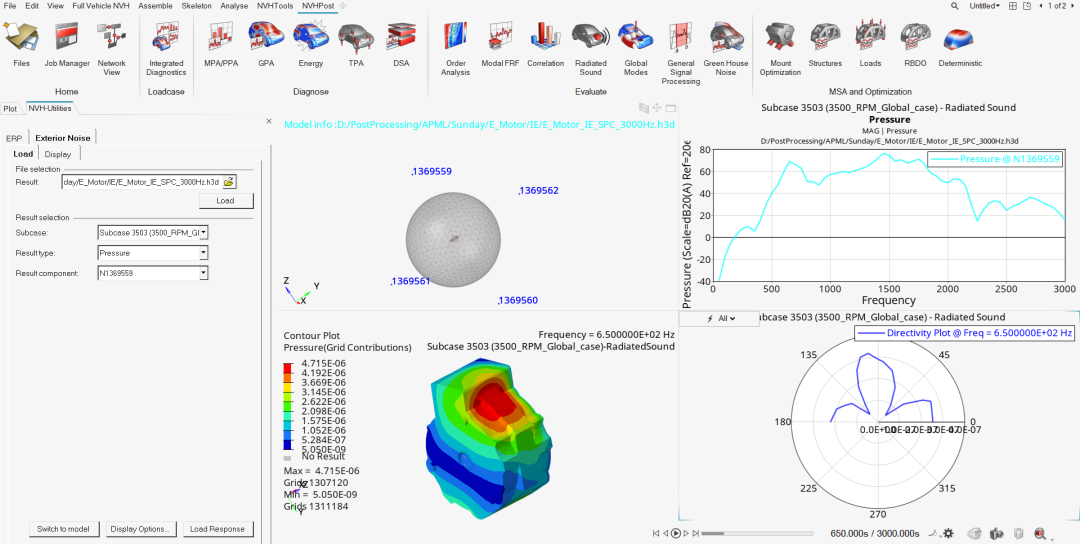

Exterior Noise 工作流程
Exterior Noise 模块的工作流程分为两步：Load（加载）→ Display（显示）。

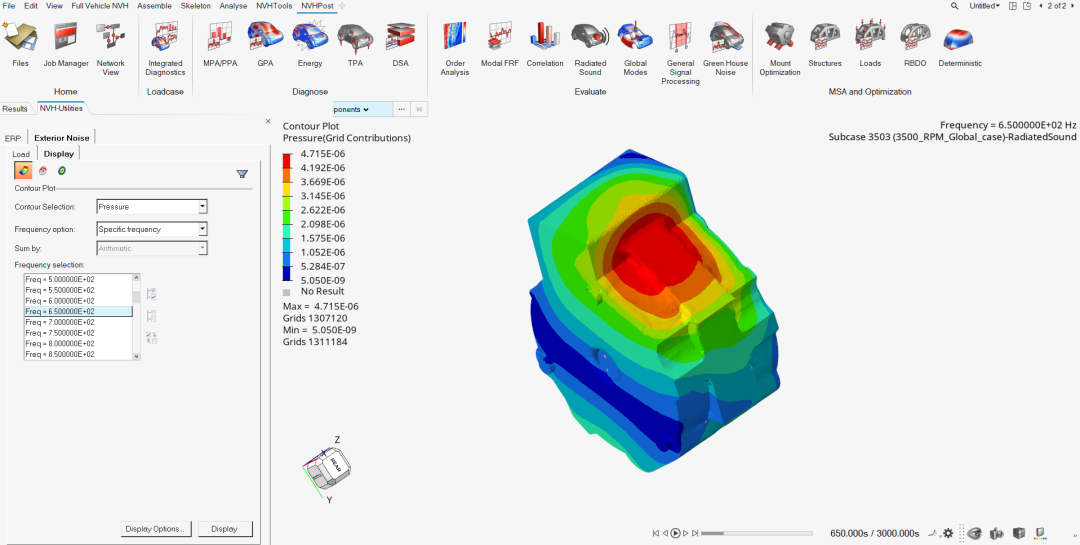

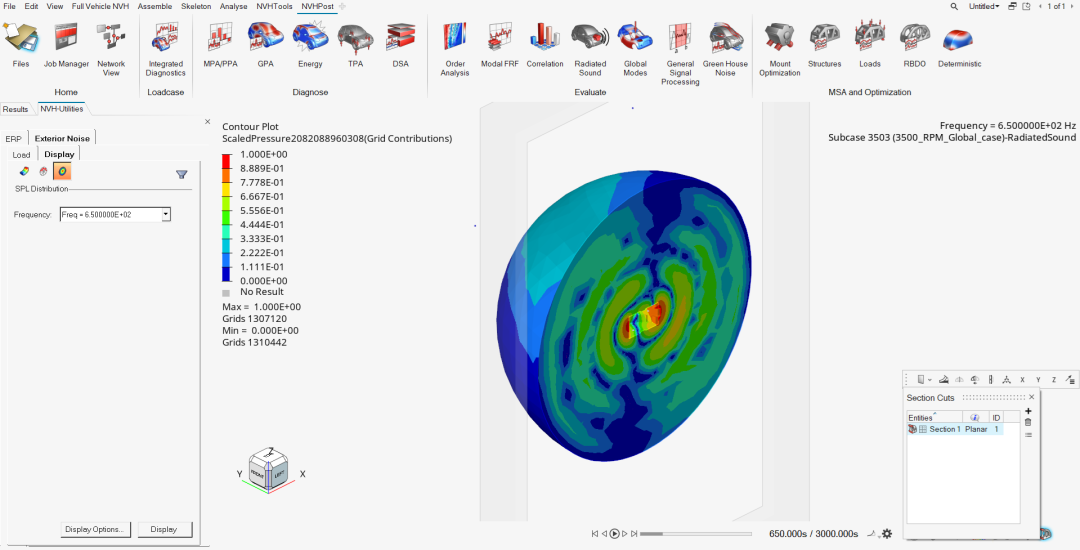

加载阶段同样选择 H3D 或 PCH 结果文件；显示阶段重点在于结构贡献云图和指向性分析。结构贡献云图能够揭示结构哪些区域对外部噪声贡献最大，是降噪设计的直接指导；指向性分析则展示辐射声在不同方向的分布，帮助评估噪声传播特性。
小结：辐射声分析通过 ERP 和 Exterior Noise 两大模块，将结构振动转化为可量化的声学指标。ERP 基于 Rayleigh 积分快速评估，Exterior Noise 基于 APML/IE 方法精确计算。从声功率、声压级到指向性，辐射声分析为结构降噪提供了完整的声学评估手段。
