梁壳单元共节点是很多人的误区：很多人不懂

当梁单元与壳单元固接，是否直接使用共节点？

以下是笔者前作中读者的投票：



很多读者选择了可以。大概能猜到理由：因为梁单元节点有六个自由度，壳单元节点有六个自由度，所以可以直接共节点。

正确答案：能否直接共节点，要看情况，有时候能，有时候不能。

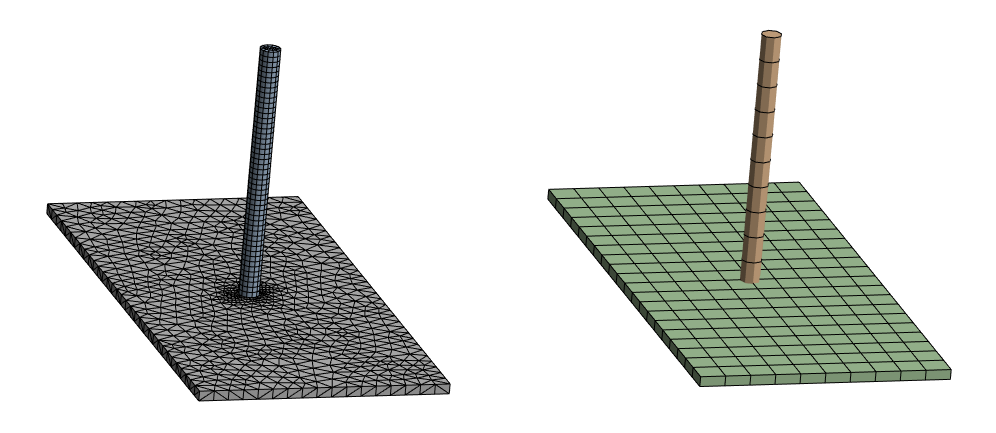

网格模型如下所示：分别使用实体、梁壳。

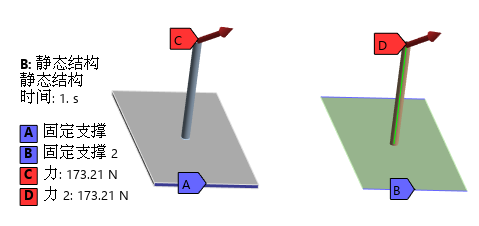

边界条件如下，杆端部施加力载荷：

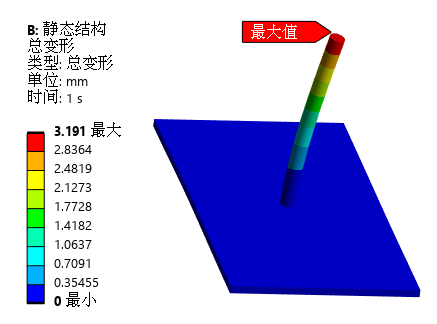

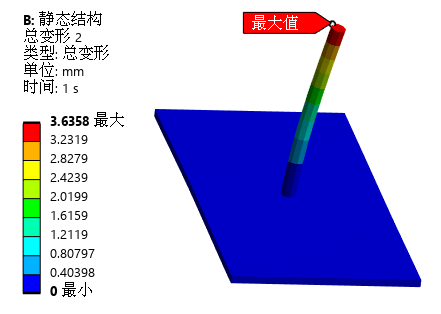

实体和梁壳的位移结果如下：

基本一致。在实际工程中，这种误差属于可接受范围之内。所以直接共节点是可行的。

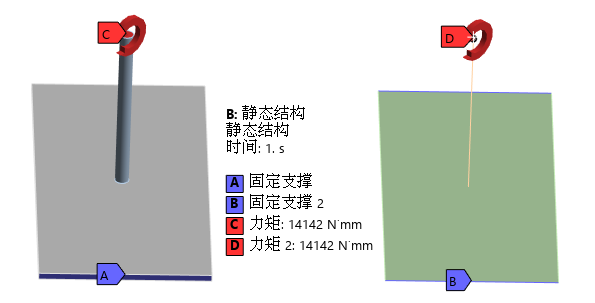

边界条件如下，杆端部施加力矩载荷：

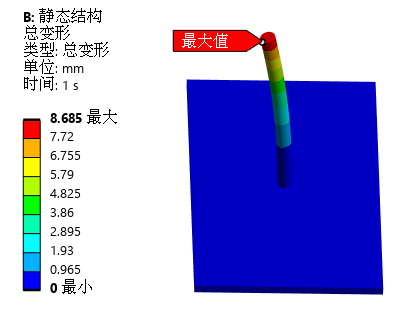

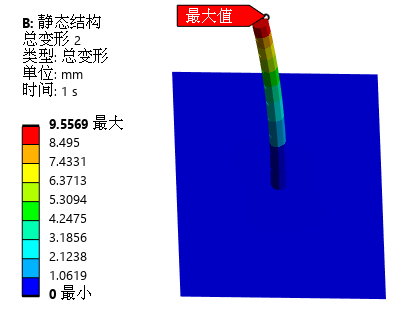

实体和梁壳的位移结果如下：
