Abaqus扩展有限元裂纹长度提取？
XFEM裂纹长度提取的核心难点
XFEM裂纹长度提取的核心难点

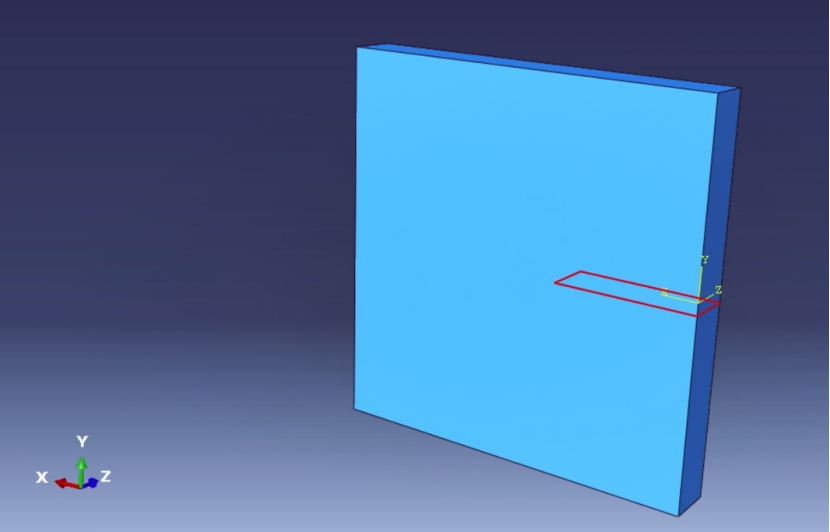

常规裂纹建模方式中，裂纹依托网格边界或界面单元存在，边界清晰、尺寸固定，可直接测量几何长度。而XFEM的核心优势是裂纹独立于网格扩展，通过扩充单元形函数模拟裂纹开裂，无需网格重构，但也带来两个提取难点：一是裂纹为虚拟穿透裂纹，模型中无真实几何裂纹面，无法直接测量；二是动态扩展过程中，裂纹尖端不断跨单元延伸，无固定边界节点，无法通过常规节点距离计算长度，这也是多数用户提取数据失真、数据缺失的核心原因。
三种主流裂纹长度提取方法（实操版）
三种主流裂纹长度提取方法（实操版）
后处理可视化测量法（新手首选、静态单步提取）
该方法适用于单时间步、静态裂纹、简单校核场景，操作零门槛，无需复杂设置，适合快速查看裂纹实时长度。

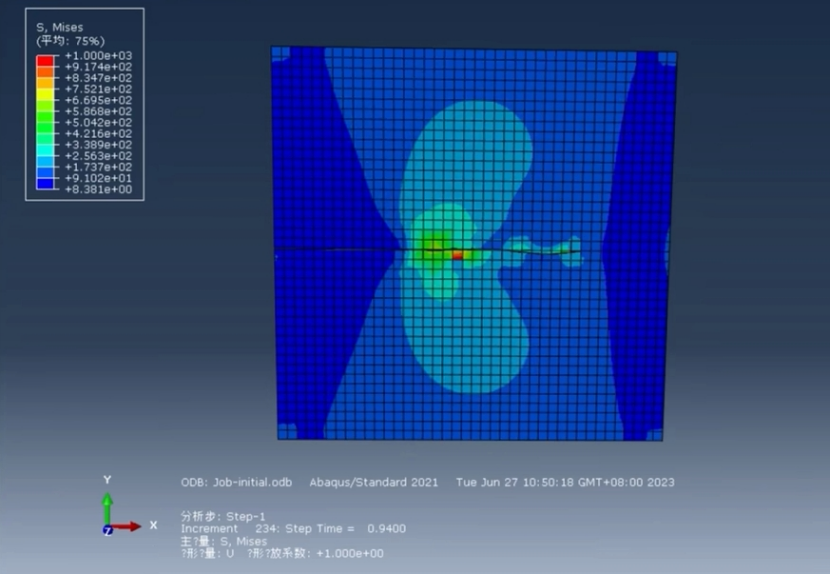

操作步骤：进入Abaqus Visualization后处理模块，首先在显示选项中开启裂纹显示，勾选XFEM Crack界面，清晰展示裂纹扩展轨迹与尖端位置；随后使用软件自带测量距离工具，从裂纹初始开裂起点，拾取至当前裂纹尖端最远位置，直接读取直线长度。若为弯曲裂纹，可分段拾取轨迹节点，累加计算总裂纹扩展长度。
优缺点：操作简单、即时出结果，但人工拾取存在毫米级误差，无法批量提取多时间步数据，仅适用于粗略校核，不适合论文、工程报告精准数据输出。
裂纹尖端变量输出法（精准标准、通用首选）
这是XFEM裂纹长度提取的官方标准方法，依托Abaqus内置断裂力学变量，可输出各时间步裂纹尖端坐标，精准计算扩展长度，适配动态扩展裂纹仿真。
前置设置（关键）：在Step分析步设置中，开启断裂力学输出，在历程输出中选定裂纹域，勾选裂纹尖端坐标、扩展位移相关变量，确保求解过程记录每一步裂纹尖端位置数据，否则后处理无对应变量可调用。
提取流程：仿真计算完成后，在后处理模块创建XY数据，选择历程输出，调取裂纹尖端X/Y/Z坐标时序数据；以初始裂纹尖端坐标为基准，通过几何距离公式，逐帧计算当前步与初始位置的位移差值，最终得到每一时间步对应的裂纹扩展长度，同时可导出数据绘制裂纹长度-载荷、长度-时间曲线。
优缺点：数据精度高、贴合仿真原理，可输出连续时序数据，适配绝大多数工程与学术场景；唯一短板是多裂纹、多尖端模型需要分别提取各尖端数据，手动整理工作量较大。
Python脚本自动提取法（批量高效、进阶必备）
针对多时间步、多裂纹、批量仿真场景，手动提取效率极低，通过Abaqus内置Python脚本读取ODB结果文件，可全自动遍历所有分析步、提取裂纹尖端坐标、计算并输出裂纹长度，是批量数据处理的最优方案。
核心原理：脚本直接读取ODB文件中XFEM裂纹对象的尖端节点坐标与扩展状态，自动迭代所有时间增量步，计算裂纹扩展增量与总长度，最终批量导出TXT、Excel格式数据，全程无需人工干预。
优缺点：效率极高、零人为误差，支持海量时序数据批量处理，适配参数化仿真、变量分析；需要基础脚本能力，适合长期仿真、批量建模的进阶场景。
三种提取方法适配不同场景：快速校核、单步查看选择可视化测量法；学术研究、常规仿真精准数据分析，优先使用裂纹尖端变量输出法；批量仿真、多时间步数据统计，推荐Python脚本自动提取法。在XFEM裂纹仿真中，只要匹配正确的提取方式、做好前置输出设置，即可精准获取裂纹扩展长度时序数据，为裂纹扩展速率、结构疲劳寿命、断裂性能分析提供可靠的数据支撑。
