CAD提效 | 3个插件让多段线变圆/连线/偏移一步到位，建议收藏
今天，望Sir为大家带来了3个中望CAD多段线编辑提效工具，覆盖多段线变圆、多点连线、局部偏移3大高频场景，帮你效率翻倍。
话不多说，马上来看看👇
建筑总图或机械零件图中，经常需要将两段多段线圆弧拼合成完整的圆，手动删除重画不仅费时，还容易尺寸偏差，来回调整很磨人。
中望CAD提效工具——【多段线变成圆】插件，支持将两段圆弧组成的多段线一键替换为完整圆，尺寸精准还原，无需手动重画。
💡 温馨提示：该插件仅适用于由“两段圆弧组成的多段线”，使用前请先确认对象类型。
步骤指引

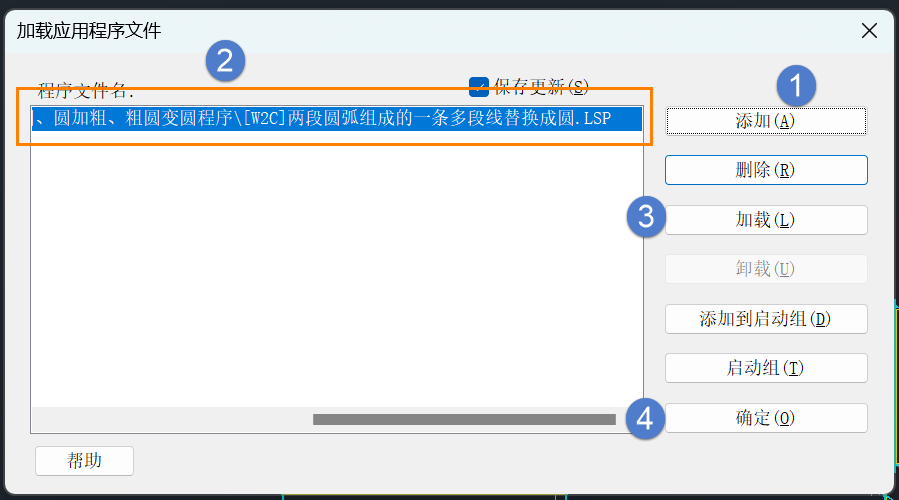

步骤1：打开中望CAD，在命令行输入【APPLOAD】，加载插件"[W2C]两段圆弧组成的一条多段线替换成圆.LSP"；

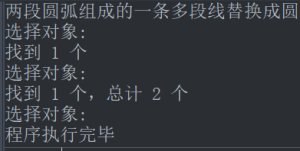

步骤2：加载成功后，在命令行输入快捷命令【W2C】；选择目标多段线，点击【空格键】/【回车键】确认，程序自动将其替换为圆。
多点连线
勘测和景观设计中，图纸上往往散布着成百上千个点位，如果手动逐一连接成封闭图形效率极低，而且很容易漏连错连。
中望CAD提效工具——【多点连线】插件支持框选所有点，自动寻找最近相邻点连成“封闭多段线”或“封闭样条曲线”，帮设计师快速搞定多点连线，省去手动逐根连线的麻烦。
步骤指引
步骤1：打开中望CAD，通过【AP】命令加载小程序（可选"点生成封闭多段线.lsp"或"点生成封闭样条曲线.lsp"）；
步骤2：加载成功后，在命令行执行命令【TT】；
步骤3：根据提示，框选要连线的所有点，然后指定图中第一点，程序会自动寻找最近的相邻点，将所有点连在一起，形成封闭的图形。
多段线局部偏移
电气和机械制图时，常常只需对多段线的某一小段进行偏移，但原生功能必须先整体偏移再修剪多余部分——步骤繁琐不说，修剪后还可能破坏原图形的拓扑关系，返工率高。
中望CAD多提效工具【局部偏移】插件，支持快速对多段线的局部片段直接偏移，无需先整体偏移再修剪多余部分，帮助小伙伴们高效完成局部偏移操作，工作效率翻倍！
步骤指引
步骤1：加载【局部偏移】程序；
①下载【局部偏移】小程序至本地；

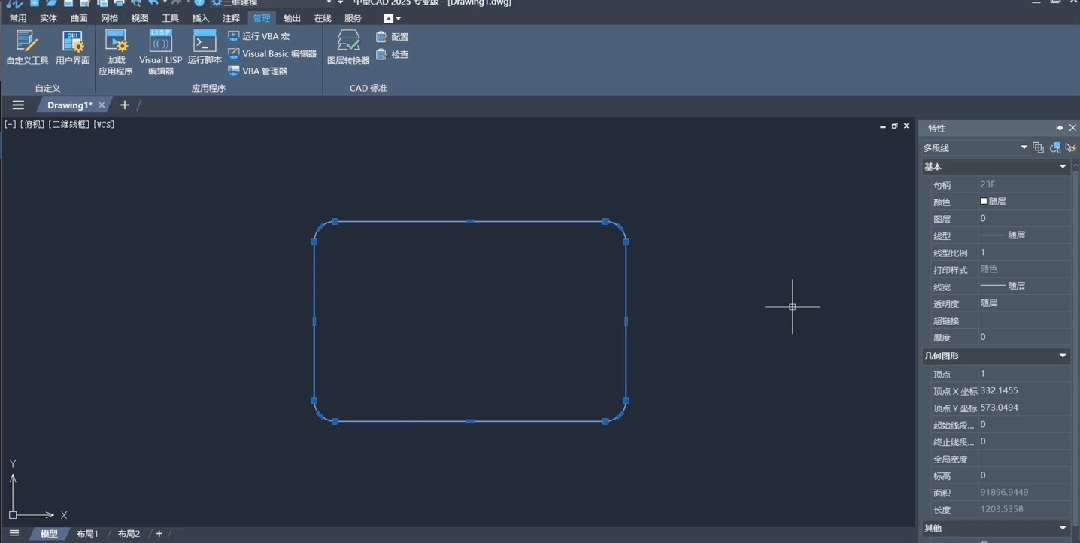

② 打开中望CAD，在上方菜单栏点击【管理】→【加载应用程序文件】，在弹出的面板中点击【添加】；
③ 选择下载好的小程序【局部偏移】并【打开】；
④ 在【加载应用程序文件】面板中，点击【加载】→【确定】；

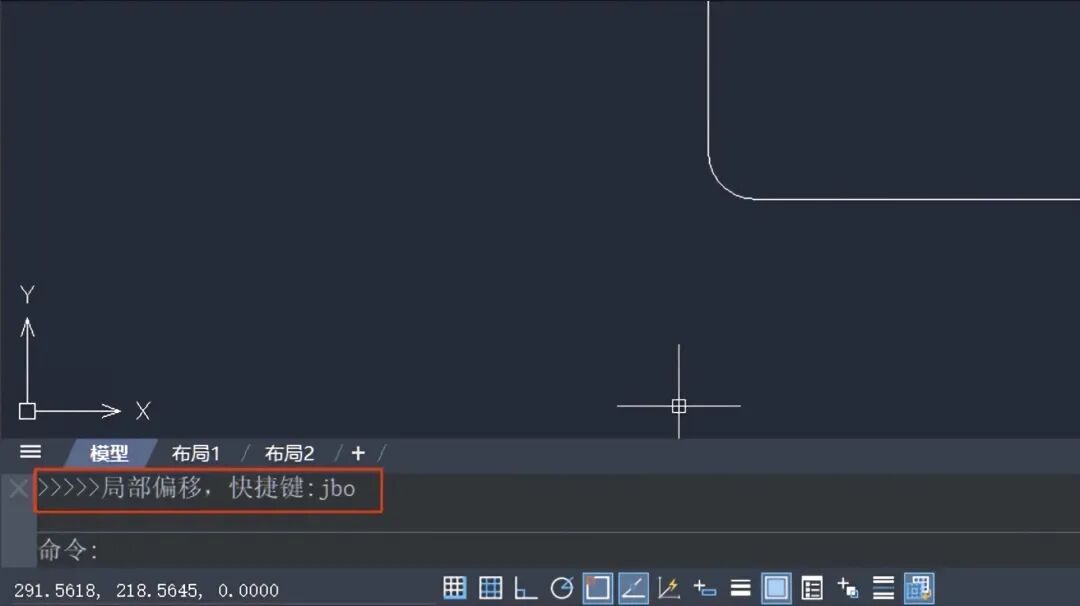

⑤ 加载成功后，底部命令栏会提示【局部偏移】命令的快捷键；

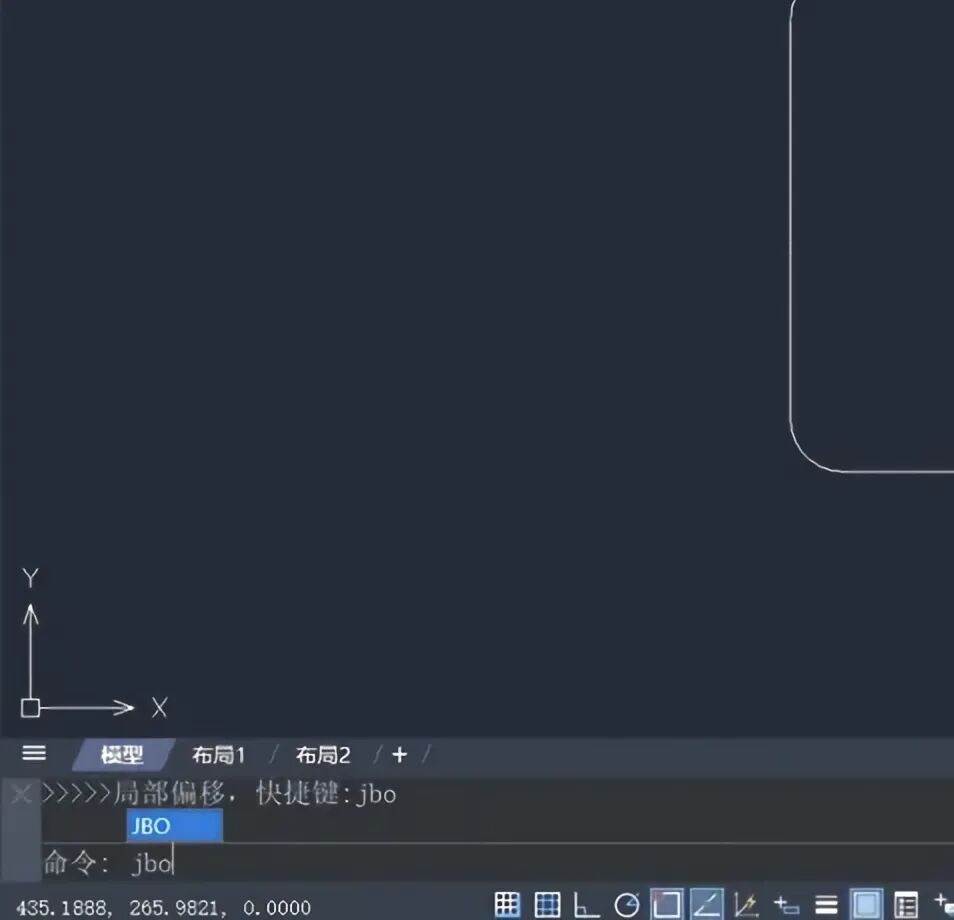

步骤2：选择偏移对象。在命令栏输入局部偏移的快捷键【JBO】，按下键盘回车键，选择要偏移的对象，再次回车；
步骤3：确定需偏移的段线。

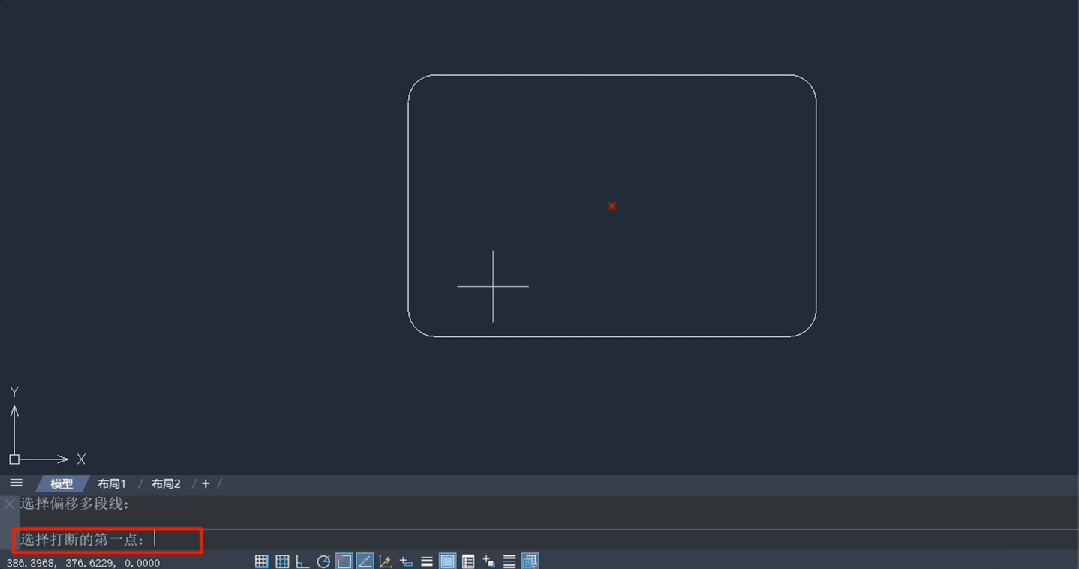

① 根据命令栏提示【选择打断的第一点】，这时可以临时打断多段线，方便选择要偏移的部分；
② 指定打断的第一点后，再指定打断的第二点，精确确定需要偏移的多段线片段；

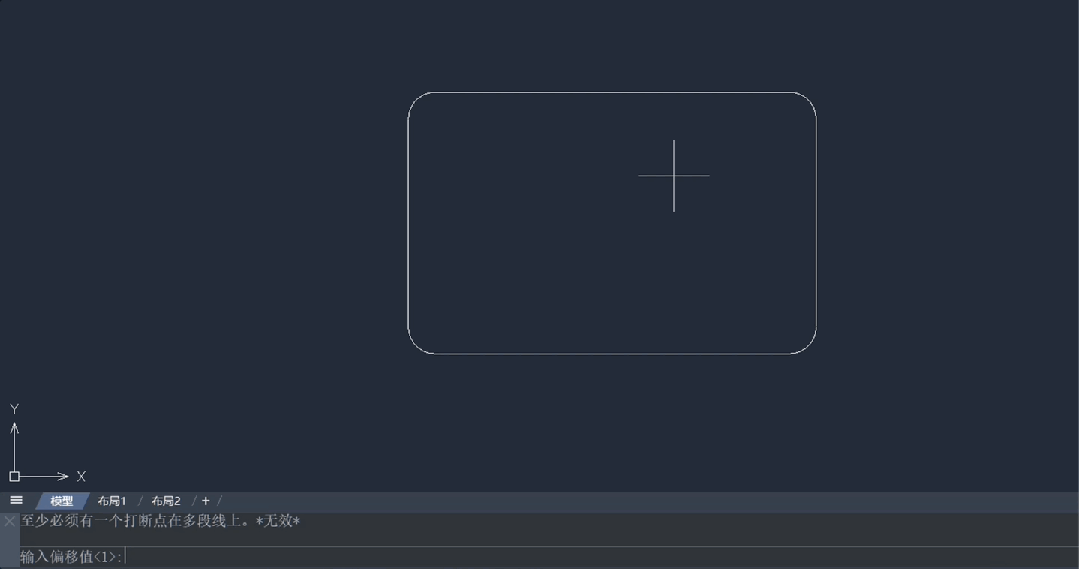

步骤4：输入偏移值并确定方向。
①输入偏移值，如15，按回车确认；
②选择要偏移的部分，点击鼠标左键指定偏移方向后，即可完成局部偏移；
💡 温馨提示：该插件通过”临时打断“方式选取偏移段，操作安全可靠。偏移值请根据实际图纸需求输入，确认方向前可预览效果。
