Abaqus绑定约束 Tie 与耦合 Coupling 区别

一、 基本定义与核心定位

1.1 Tie 绑定约束

Tie约束是Abaqus中面面刚性绑定约束，核心定位是将模型中两个相互独立的几何表面/边线永久粘合，使其在整个分析流程中无任何相对平移、相对转动和界面滑移。

Tie约束属于全域刚性约束，不改变结构本身材料属性，仅通过算法约束从面（Slave Surface）节点自由度，强制从面节点位移、转角完全跟随主面（Master Surface）插值位移；支持网格不连续、不同尺寸网格的两个表面绑定，是异种网格拼接、多部件整体装配的核心约束。

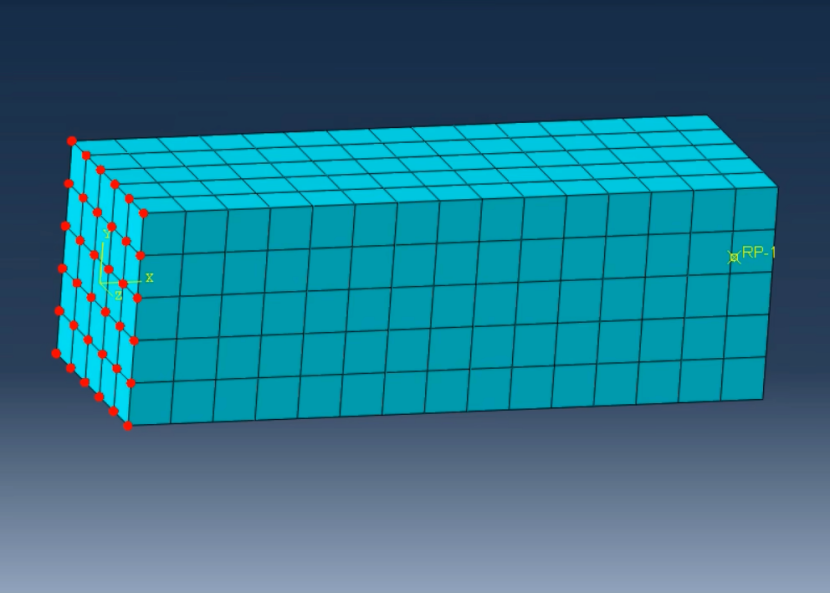

1.2 Coupling 耦合约束

Coupling约束是点对区域的自由度映射约束，核心定位是将一组节点/一个几何表面的全部运动和受力特征，映射聚合到单个主控节点（通常为参考点RP），实现集中载荷、边界条件向大面积区域的等效传递。

Coupling约束分为两大类，两种子类型力学特性差异极大：

l Kinematic（运动耦合）：纯刚性映射，被控区域节点严格跟随参考点做刚体运动，区域内部无相对变形；

l Distributing（分布耦合）：柔性加权映射，被控区域允许局部微变形，仅保证区域整体合力、合力矩与参考点载荷等效，不强制节点运动完全一致。

二、底层约束机理

两类约束最核心的差距来自算法底层的自由度控制逻辑，这是所有使用差异的根源：

2.1 Tie约束机理

Tie采用节点自由度强制同化算法：软件根据设定的距离容差，筛选容差范围内主从表面全部节点；直接消除从面节点独立自由度，强制从面节点6个自由度（3平动+3转动）完全匹配主面插值自由度。

绑定后两个接触面融合为一个力学整体，界面处应变连续、应力连续，绑定区域完全禁止局部变形和界面分离。Abaqus求解器会直接删减从面冗余自由度，减少求解矩阵维度。

2.2 Coupling约束机理

Coupling采用自由度加权映射与力等效平衡算法，不删除被控区域节点自由度：

1. 运动耦合：建立线性刚体运动方程，被控区域所有节点跟随参考点刚体运动，区域内部节点相对位置固定；

2. 分布耦合：以节点质量/单元刚度为权重，对被控面节点位移、受力加权平均，仅保证参考点与被控区域宏观外力和力矩平衡，保留区域内部节点局部变形自由度。

三、典型适用场景

3.1 Tie约束标准使用场景

Tie约束的核心用途是模型多部件装配、异种网格拼接，适合仿真中物理上永久粘接、无相对运动的结构界面：

l 不同零部件粘接、焊接、螺栓预紧贴合界面仿真；

l 实体单元与壳单元、粗细过渡网格之间的无缝拼接；

l 复合材料多层界面、浇筑混凝土新旧接触面绑定；

l 不需要设置控制点，仅需要结构整体性连接的模型。

❌ 禁止用法：对参考点RP使用Tie绑定、局部施加集中载荷转接、需要接触面柔性变形的工况。

3.2 Coupling约束标准使用场景

Coupling约束核心用途是边界条件转接、集中载荷施加、子模型运动控制，针对需要单点操控大面积区域的工况：

l 大面积受压面、夹具接触面施加集中力/弯矩；把RP点载荷等效分布到整个受压面；

l 悬臂结构、轴承支座、工装夹具边界约束，把区域支座约束汇总到RP控制点；

l 刚体加载、疲劳试验仿真、位移加载试验模型搭建；

l 需要保留接触面局部应力松弛、微小滑移的柔性连接场景。

细分选型：硬质夹具、刚性加载选用运动耦合；橡胶垫层、柔性压板、允许局部应力分散工况选用分布耦合。

❌ 禁止用法：结构永久装配拼接、需要界面应力连续的粘接界面。
