齿面波纹：电驱桥噪声的“隐形开关”，以及为什么“数据全合格”的齿轮仍在啸叫
开场：发动机退场后，谁在车厢里发声？
燃油车时代，发动机用 2000~4000 Hz 的宽频噪声把齿轮啸叫“盖”住了。
电车把发动机拿掉，车厢里剩下的高频能量只剩两条路：
电机电磁激励 —— 能靠电磁设计、控制算法在源头压；
减速器齿轮啮合激励 —— 一堆金属齿在物理接触，软件消除不了。
齿轮啸叫的特征非常“干净”：单一阶次、能量集中在 700~4000 Hz、由传动误差（TE）峰值决定 。
而 TE 里有一块最容易被常规质检放过的成分——齿面中波长波纹，工程标准里的正式名字叫 ffα（齿廓形状偏差 / 齿廓波纹度）。
⚠️ 真实场景：齿形、齿向、Ra、Rz、Fp 全合格，装车照样啸叫。供应商一句“数据都达标”，NVH 工程师只能对着瀑布图发呆。
问题不在宏观精度，在齿面上那层 0.1~2 μm、波长 0.5~10 mm 的周期起伏——它卡在粗糙度与齿形误差中间的“波长断档”里，传统报告看不见 。
这篇文章想把“齿面波纹”四个字，从科普概念翻译成车间里能签字放行的数字。
一、波纹度到底是什么：卡在中间地带的纹理

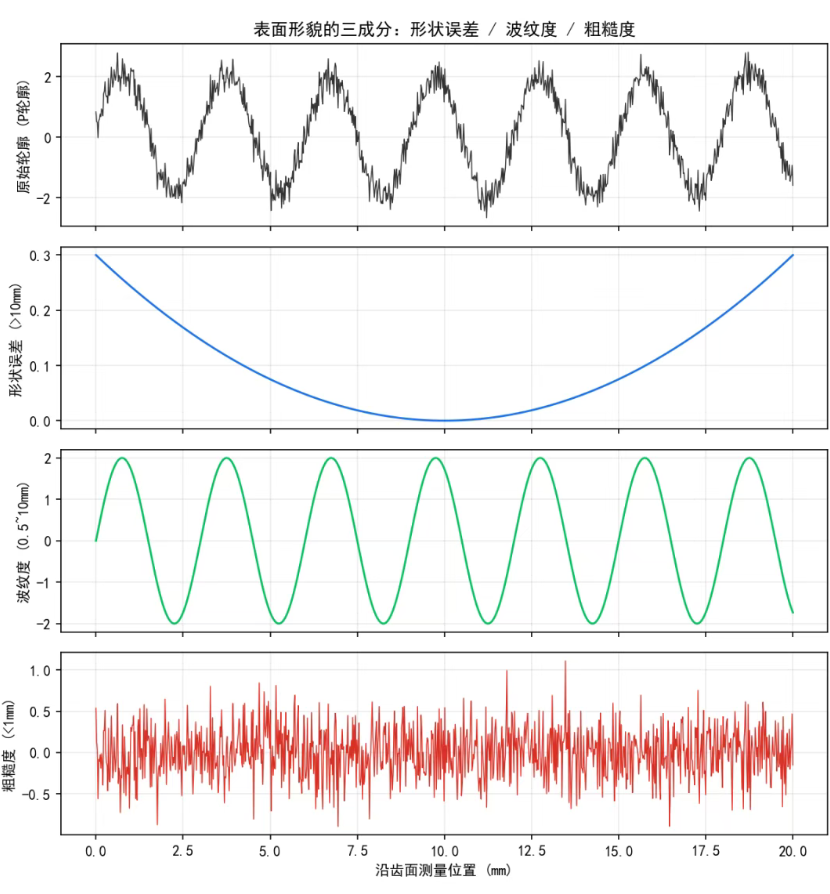

表面形貌按空间频率分三层：
层级 | 波长 | 常规评价指标 | 问题 |
|---|---|---|---|
粗糙度 | < 1 mm | Ra、Rz | 关注更短波长 |
波纹度 | 0.5~10 mm | Wz、Wa、Wsm（ISO 4287 W系列） | 两头都不靠，漏检重灾区 |
形状误差 | > 10 mm | Fα、Fp、齿向直线度 | 关注长波长整体偏差 |
ffα 和 Fα 是同一条齿廓上的不同波长成分：Fα 管整体偏离，ffα 管齿高方向上周期性起伏的那段 。
GB/T 10095 里 ffα 有公差等级，ISO 12085 / GB/T 16747 给它定义了明确的滤波窗口——它不是玄学，是可测量、可定公差、可 SPC 的硬指标。
反直觉的一点：幅值小 ≠ 安全
波纹不是靠“高”取胜，是靠“节奏稳”。
齿面每过一个波峰/波谷，局部接触应力、瞬时 TE、啮合刚度被重新调制一次。1~2 μm 的波纹，如果波长刚好对该齿轮的啮合谐波（UPR / 阶次），激励就被共振放大；同样幅值落在非共振波长，听感可能很弱 。
📌 只看一个 Wz 数值放行，会漏掉“小波纹、巧波长”的最危险组合。
正确动作：双滤波 + 阶次分析一起做，保留瀑布图，别只切整数阶次。
学术圈把这类非整数阶次啸叫叫 Ghost Order（鬼阶）——加工分度/砂轮周期误差叠出来的分数阶，标准阶次切片直接漏 。上汽在电机电控大会上点名的“鬼阶、倍频、振纹”，本质同源：都来自制造过程不稳定，区别只在出现在轮廓的哪个波长位置。
二、怎么看见它：ISO 双滤波 + 3D 拓扑 + FFT
1）双滤波器分离（ISO 12085 / GB/T 16747）
原始轮廓连续过两个高斯滤波器：
λc（短波界，常用 0.8 mm） 切掉粗糙度
λf（长波界，按功能取 2.5 或 8 mm） 切掉形状误差
比值 λf : λc = 10 : 1，中间留下的就是波纹度轮廓
评价参数走 W 系列：Wa（算术平均）、Wz（最大高度）、Wsm（平均间距，直接指向加工工艺）。
2）3D 拓扑才是工程主流
触针式轮廓仪能测，但单线、效率低，且测针尖半径（2/5 μm）会机械滤掉短波长。
更推荐做法：白光干涉 / 激光扫描 → 高密度点云 → 最小二乘拟合去掉渐开线公称形状 → 残差即波纹地形 。
关键纪律——三个“同一”：
同一测量区域
同一滤波条件（λc / λf 锁死）
同一装夹方向
否则不同批次 Wz 不可横向比，更对不上台架阶次噪声。
3）进阶：傅里叶 / UPR 分析
沿啮合线取微观轮廓 → FFT → 横轴 UPR（每转波纹数）/ 阶次，纵轴振幅。
主阶（=齿数）、倍频、鬼频、边频一眼可分，直接告诉你是砂轮头数问题、分度链问题，还是机床颤振 。这是单看 Ra 永远得不到的信息。
三、波纹从哪来：磨齿再生颤振是自维持闭环

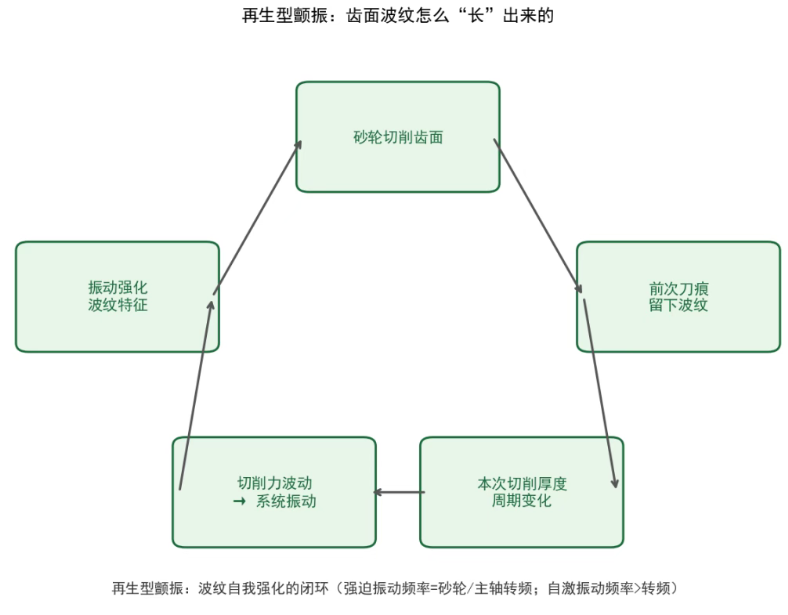

磨齿是波纹度的最主要制造源。机理是 Regenerative Chatter（再生型颤振）：
砂轮这一刀 → 切到上一刀留下的波纹面 → 切削厚度随波纹周期变化 → 振动放大 → 强化下一刀波纹 → 闭环自维持
强迫振动：频率 = 砂轮/主轴转频，靠动平衡（≤0.8 mm/s）+ 修整可压
再生颤振：频率高于转频、偏随机，单改平衡没用，要从系统刚度下手（薄弱向加刚、换高阻尼砂轮、工件转速 ±15% 破环）
实证参数纪律（蜗杆砂轮磨齿）：
粗磨进给 0.1 mm → 降到 0.06 mm，颤振明显减弱
粗修 D126 金刚笔、精修 D64，横进给 0.3 m/min，修整深 0.005 mm
砂轮头数 n 与齿数 Z 关系：Z/n 为整数 → 每 n 齿进同一砂轮线程 → 周期性齿距偏差 → 整数阶啸叫
某电驱动后桥一级主动齿 Z=30，每 3 齿周期性峰值 → 对应 10 阶啸叫，根因就是磨削头数选取不当。
工艺链闭环：砂轮头数 / 修整周期 / 进给量 → ffα、齿距偏差 → 啮合激励 → 整车阶次噪声。
修形仿真能优化宏观齿形，但管不了制造过程留下的波纹——这是设计端最容易高估自己的一部分。
四、为什么商用车电驱桥最疼：没有退路
乘用车三合一至少还有橡胶悬置隔振。
商用车平行轴 / 同轴电驱桥：电机 + 减速器直接坐桥壳，板簧连车身，零悬置衰减；没有发动机掩蔽，没有悬置衰减，齿面波纹原样进车厢。
重载再把问题推一层：
经纬恒润 × 三环车桥 2026.7 下线 1000V 重卡电驱桥，双电机版 轮边峰值扭矩 43,100 N·m，整桥 930 kg，平行轴两挡
同档波纹度，对接触应力的调制绝对幅度远大于轻卡 → 阶次噪声更易被激发
同一 ffα 值：轻卡听感勉强合格，重卡就是明确投诉
NVH 优先级（商用车电驱桥）：
制造波纹度 + 齿距偏差（阶次噪声，用户最直接抱怨）
轴系残余动不平衡（100~500 Hz Moan）
电机电磁激励（多数项目已靠设计规避）
波纹度排第一，因为它和 速比、扭矩强相关——重载下对接触应力调制最狠，却最容易被“合格”判定放过。
量化佐证：Q5 精度等级下，波纹度可让峰峰 TE 在最优/最劣情形下偏移 −28% ~ +50%，最大赫兹接触应力平均 +38%、最坏 +67% 。所谓“微米级无所谓”，在电驱高扭场景下就是 dB(A) 级的差别。
五、落地：把 ffα 从“质量事故描述”改成“过程变量”
别再等整车 NVH 出问题回头查磨齿——那时已批量流到装配线，返工成本差一个数量级。
新项目技术规范可抄条款（示例）
1. 齿轮精度：GB/T 10095 定级
2. ffα 验收上限 2 μm（大直径金刚滚轮修整工艺）
3. 波纹度测量：ISO 12085 双滤波，λc=0.8 mm，λf=8 mm
4. 每批抽测 Wz 录入 SPC；连续 3 批超中值 1.5× → 停线查砂轮
5. 磨齿参数卡锁定：砂轮头数 / 修整周期 / 进给量，修改走工艺评审
6. 进货检 ffα 与齿距偏差并列必检；3D 拓扑保留同区域同装夹基准
SPC 盯趋势不盯单点
一批 Wz=1.5 μm、下批跳到 4 μm，比长期维持 3 μm 更危险——前者说明机床/砂轮在漂移。
连续多批 Wz 上移 = 砂轮状态预警；偶发尖峰 = 碰伤；系统性周期 = 机床振动。对策完全不同。
顺带收益（不止 NVH）
齿面波纹小 → 接触应力分布均匀 → 齿面疲劳寿命↑
同批 Wz 离散度小 → 制造受控 → 台架耐久一次通过率↑
把 ffα 管起来 = 同时给 NVH、可靠性、过程能力三个指标上保险
🎯 工程师的独立判断不可替代：报告说 ffα 合格，要反问 Wz 趋势往哪走；仿真说 TE 达标，要核对波纹是不是被平均值吞了。仪器给数字，人做判断。
六、2026 这个时间节点意味着什么
重卡电驱桥密集下线、1000V 平台铺开、乘用车把“安静”预期拉满，商用车却刚摘掉发动机掩蔽——两头夹击下，波纹度会从工程师圈子的冷门词，变成售后投诉表的高频项。
把波纹度写进齿轮技术规范，会从“加分项”变成“及格线”。
它本质上是制造过程稳定性的声学显影：A 供应商装车过关、B 供应商被投诉，差别常常不在设计，而在磨齿车间有没有把砂轮周期、进给量、Wz 趋势当真。
齿面波纹这把“隐形开关”，拧动的不是齿轮，是工艺纪律。
📚 参考文献
GB/T 10095、ISO 12085、GB/T 16747、ISO 4287
Ghost order & waviness in EV drivetrains, preprints.org 2025
Q5 EV 齿轮副波纹度对 TE/赫兹应力调制量化
上汽集团《电驱动系统 NVH 若干技术问题》，SMM IEMC 2026
轻型电驱桥 ffα 优化实证（金刚滚轮 <2 μm）
