Abaqus超弹性建模6大避坑技巧 少走3年弯路！
做了18年有限元，我见过太多工程师在超弹性材料上翻车。
刚入行那会儿，我也一样。手上有Abaqus这把“屠龙刀”，模拟金属材料得心应手，一遇到橡胶、硅胶、TPU这类弹性体，瞬间从“自信满满”变成“怀疑人生”。网格质量、接触算法、单元公式一个个啃下来了，材料属性却总是那块最容易被忽略的硬骨头。
材料供应商只给一个邵氏硬度，就敢直接往里填？只拿到单轴拉伸曲线，就信誓旦旦用高阶Ogden？这些坑，我自己踩过，带过的团队也踩过。有的项目因为材料模型不稳定，收敛到哭；有的因为忽略Mullins效应，预测的刚度差了30%以上，最后被试验打脸。
今天这篇，不讲教科书公式推导，只讲一线实战里真正管用的6个避坑技巧看完之后，你再面对弹性体仿真，至少能少走三年弯路。
一、为什么弹性体这么难？先把技术背景说清楚
金属材料我们习惯用杨氏模量、泊松比、屈服强度这些参数。弹性体完全不同——它的应力-应变关系是非线性的，而且大变形下 体积几乎不可压缩。这类材料用的是超弹性本构（Hyperelasticity），核心是应变能密度函数。
常见的模型有：
Neo-Hookean（最简单，小应变可用）
Mooney-Rivlin
Ogden（工程里用得最多）
Polynomial
Marlow（直接基于试验数据）
这些模型能不能用好，关键不在于公式有多高级，而在于你有没有正确的试验数据和合适的拟合策略。下面六个技巧，就是专门解决这两个核心问题的。
二、核心内容拆解：六个必须记住的避坑点
技巧1：千万别只拿邵氏硬度就敢建材料模型
材料数据表上最常见的就是邵氏硬度（Shore A/D）。它确实是选材的重要参考，但用它直接换算成弹性模量，再塞进Neo-Hookean，只能在5%应变以内勉强沾边。
Gent关系可以粗略估算弹性模量，再换算成剪切模量和体积模量。但一旦应变超过10%，线性模型和Neo-Hookean就会严重偏离真实曲线。

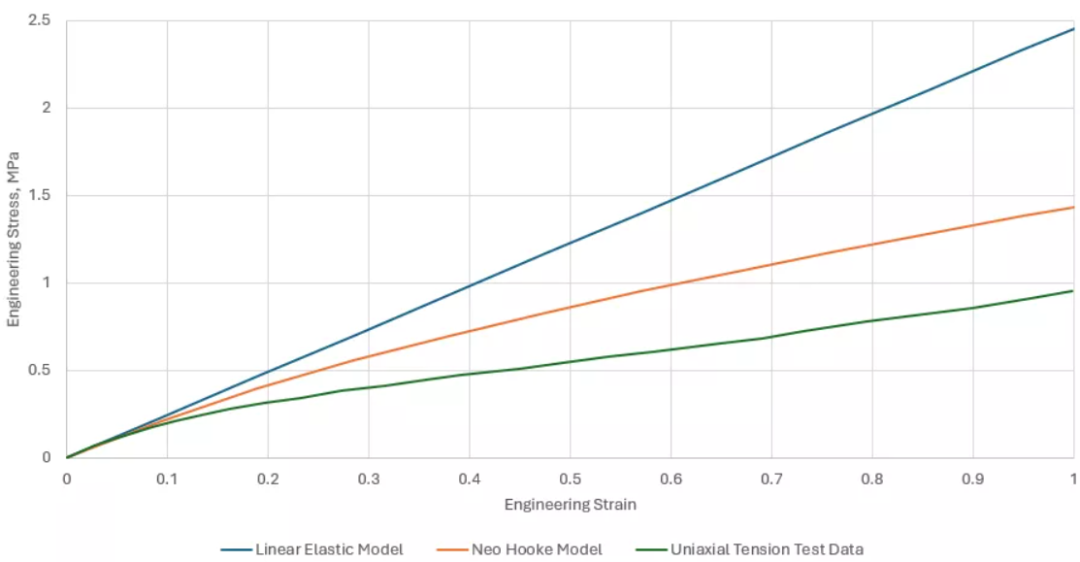

线性弹性与Neo-Hookean模型仅在极小应变（约5%）内与试验数据吻合
独家洞见1：我在一个汽车减震器项目里，供应商只给了Shore 60A。当时图省事用Gent关系生成了Neo-Hookean，结果静刚度差了18%，动刚度更离谱。后来补做了完整三轴试验，重新标定，才把误差压到5%以内。结论很简单——有条件一定要拿真实应力-应变曲线，没条件至少把应用场景的应变水平卡死在小变形。
技巧2：只用单轴拉伸数据，高阶模型会直接给你“惊喜”

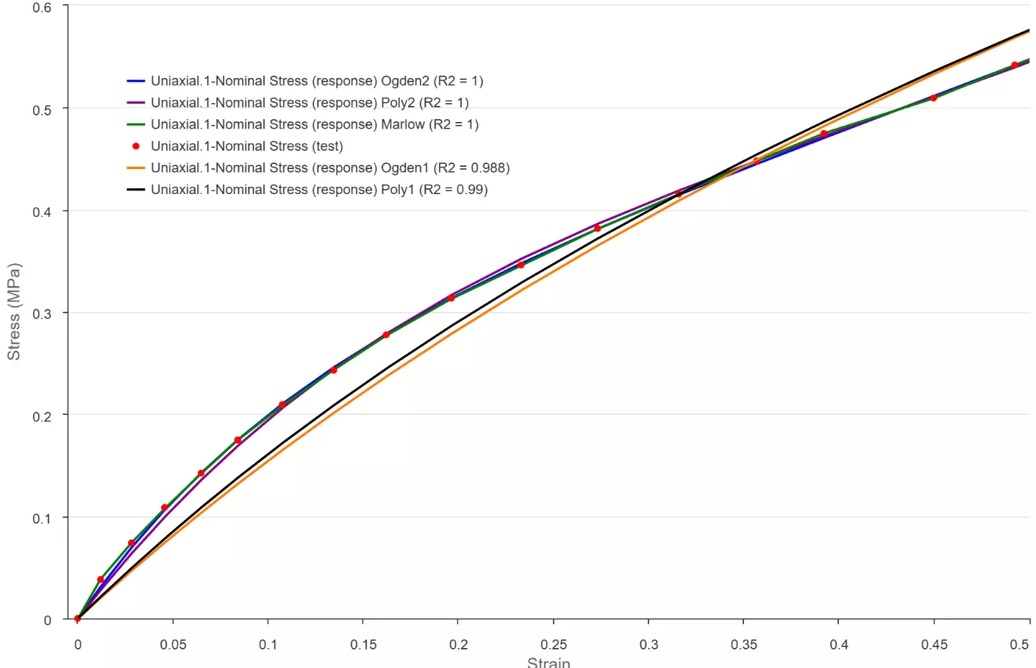

很多供应商能提供的，往往只有单轴拉伸曲线。这时候用Marlow、一阶/二阶Ogden、Polynomial都能把单轴拟合得漂漂亮亮（R²接近1）。但问题出在平面拉伸和等双轴拉伸上。
真正完整的弹性体表征，需要三种变形状态：
单轴拉伸（Uniaxial）
平面拉伸（Planar）
等双轴拉伸（Equibiaxial）

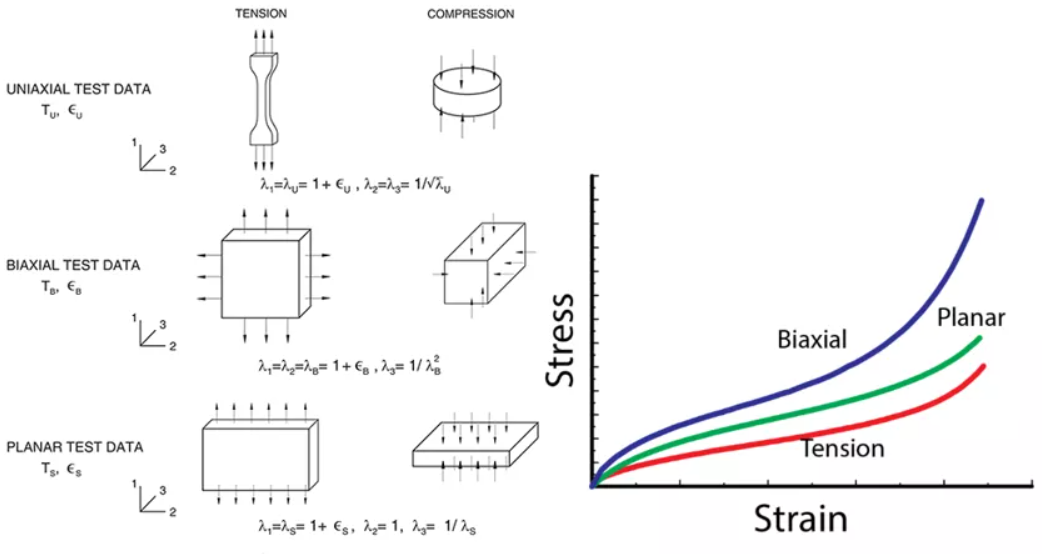

完整表征弹性体所需的三种应变状态完整表征弹性体所需的三种应变状态

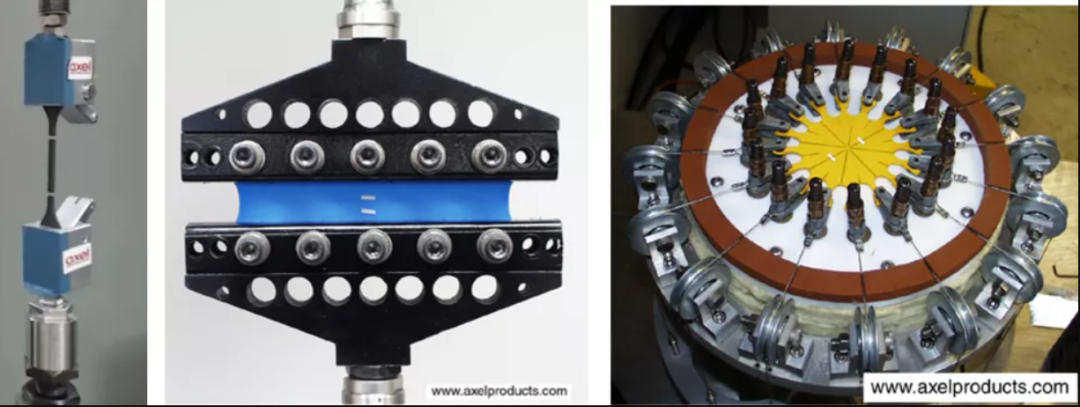

Axel提供的三种弹性体物理试验实拍
只用单轴数据拟合时，二阶及以上Ogden和Polynomial模型在双轴方向经常会出现不稳定甚至负刚度。一阶模型和Marlow则相对稳健。

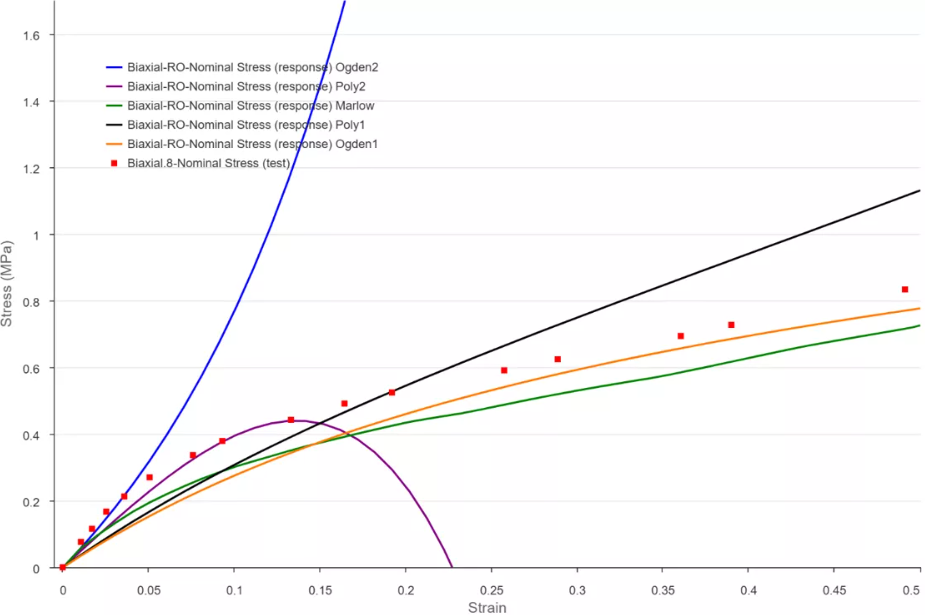

仅用单轴数据拟合的各模型与真实双轴试验对比曲线
二阶Ogden与Polynomial在双轴响应上已完全失稳
实战建议：只有单轴数据时，优先选Marlow。它直接使用试验曲线，单轴完美匹配，同时能给出相对合理的双轴/平面预测。千万别为了“看起来更高级”就上二阶以上模型。
技巧3：高阶模型不是越高越好，少即是多
有了完整三轴数据后，很多人会本能地尝试三阶、四阶Ogden或Polynomial，指望拟合误差再低一点。结果往往是：拟合漂亮了，稳定性却崩了。

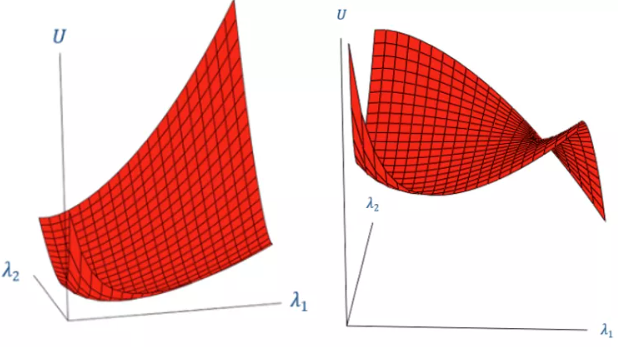

材料不稳定性的本质是应变能密度函数出现了非凸区域，导致在某些应变路径上出现“负功”。表现在分析里就是：
收敛困难甚至直接发散
网格出现局部异常变形
应力应变结果毫无规律
独家洞见2：我有一个密封圈项目，当时为了把拟合残差压到最低，上了三阶Ogden。静态分析还能跑，一加上接触和循环加载就反复不收敛。后来退回二阶，残差虽然从0.8%变成2.3%，但整个分析稳如老狗。工程里我们要的是“能用且稳定”，不是“拟合分数最高”。

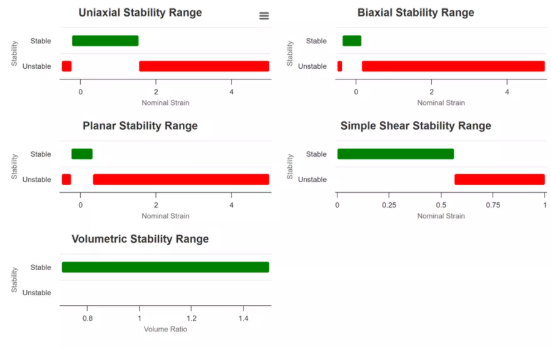

Abaqus里强烈建议用Material Evaluation功能，或者3DEXPERIENCE的Material Calibration工具，把稳定性曲线画出来再决定是否采用。
技巧4：Mullins效应——加载历史决定一切

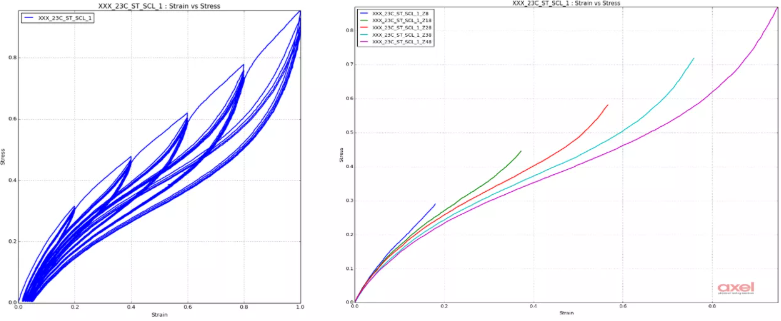

弹性体第一次加载和后续循环加载的响应差异巨大，这就是著名的Mullins效应（应力软化）。
如果你要仿真的是装配后长期工作的橡胶衬套、减震器、密封件，那必须考虑“已预压缩/预拉伸”后的状态。否则你预测的是“新橡胶”的刚度，而不是实际使用中的刚度。
两种常用处理方式：
在分析中先做一次预加载，再进行正式工况（推荐，能真实反映装配过程）。
直接用“调理后”（conditioned）的试验曲线作为初始响应，一次加载即可得到稳态结果。
独家洞见3：我在一个航空作动器密封项目中，客户坚持用“新胶”数据。仿真预测的启动力矩比试验高了将近40%。后来补做了预压缩后的循环试验，重新标定并加入Mullins，误差直接降到8%以内。加载历史不是可选项，是必选项。
技巧5：应变范围要和实际应用匹配，不是越大越好
弹性体试验数据动辄能拉到300%、500%应变。很多人觉得“数据越多越好”，结果把模型搞得极不稳定。
正确的做法是：先估算产品实际工作应变，再截取比该应变略高一点的数据区间进行标定。比如预期最大应变30%，用到50%的数据就足够了。多出来的200%应变只会增加拟合难度和不稳定风险。
技巧6：真正想快速上手，去跟真正做试验的人学
理论再熟，不如亲自看一次完整的弹性体试验。我去年专门去了密歇根Ann Arbor的Axel Products，参加他们的“弹性体测试与分析”课程。从夹具设计、应变测量、到如何用Abaqus和3DEXPERIENCE做标定，全程实操。
Axel从1994年做到现在，几乎是这个细分领域的标杆。能和真正每天做试验的人坐在一起讨论，比看十篇论文都管用。
三、我的实战经验与踩坑记录（18年总结）
说几个血泪教训，供大家避雷：
邵氏硬度当万能 钥匙：早期做过一个软胶按键项目，直接用Shore换算，结果按压力预测偏低，开模后手感完全不对，整套模具报废。
盲目追求高阶拟合：有一次为了让残差好看，上了四阶Polynomial，结果在接触分析里出现了“负体积”单元，查了两天没找到原因，最后才发现是材料模型本身不稳定。
忽略Mullins：多个减震器、衬套项目都吃过这个亏。仿真和试验对不上时，第一反应往往是怀疑网格或边界条件，其实材料状态才是元凶。
应变范围盲目拉满：把300%数据全塞进去，标定过程痛苦，最终模型在50%应变就提前失稳。
现在我的标准流程是：
先问清应用场景的最大应变和加载历史
尽量要三轴数据 + 体积压缩（如果涉及约束）
优先尝试一阶/二阶模型 + Marlow
必须做稳定性检查
有循环工况必须考虑Mullins
四、工程应用场景与选型建议
| 应用场景 | 推荐模型 | 必须注意的点 |
|---|---|---|
参数设置小技巧（Abaqus）：
五、未来趋势与延伸阅读（2025-2027）
接下来几年，弹性体仿真会往三个方向走：
试验-仿真一体化：材料供应商直接提供可导入的标定文件，减少中间环节。
数据驱动本构：神经网络超弹性模型开始进入工程软件，对试验数据质量要求更高。
多物理场耦合：热-力、力-电、老化效应一起考虑，单纯机械超弹性已经不够用。
推荐三个进阶资源（我自己反复看过）：
Axel Products官方的弹性体测试课程与技术白 皮书
Dassault Systèmes的《Hyperelastic Material Calibration》官方文档
经典论文：Ogden的原始应变能密度函数系列，以及Bergström关于Mullins效应的工作
写在最后
超弹性材料建模没有捷径，但有清晰的路径。记住今天这六条：
拒绝只靠邵氏硬度
单轴数据优先Marlow，慎用高阶
高阶模型稳定性第一
Mullins效应不能省
应变范围匹配实际应用
有机会就去跟真正做试验的人学
这些经验是我踩了无数坑换来的。希望能帮你在下一次橡胶、硅胶、TPU项目里少熬几个通宵。
你在弹性体仿真里踩过哪些坑？欢迎在评论区聊聊。也欢迎把这篇文章转给正在被材料模型折磨的同事。
