弹簧设计避坑指南:一个被忽略的系数,如何决定一根弹簧的生死

27天前浏览379

有限元 · 结构设计 · 疲劳分析

一句话结论:弹簧刚度公式 k = Gd⁴ / (8D³Na)里,钢丝直径 d 是四次方关系——直径变化 10%,刚度就能漂移接近一半。而峰值应力的真正位置,往往不在你算出来的那个"平均值"上,而是在被大多数人忽略的 Wahl 修正系数所指向的钢丝内侧纤维。

一次台架测试全部通过,却在 20 万次循环后断裂

一根气门弹簧,在装机前的每一项台架测试里都合格。装车之后,运行到大约 20 万次循环,它断了。

把断口拿到显微镜下看,故事就讲清楚了:裂纹起源点在钢丝内圈表面——恰好就是 Wahl 修正系数所预测的最大剪应力位置。设计者用的是没有做曲率修正的基础公式,结果把峰值应力低估了 23%

23%,听起来只是一个系数问题。但落到发动机大修的账单上,是一次返工加三周的停产。

这类事故其实每年都在不同的工厂、不同的产品线上重演——悬架弹簧疲劳断裂导致车辆触底,医疗器械里 0.2mm 细丝上的一道划痕让循环寿命直接腰斩,工业模具弹簧因为长期不换产生尺寸漂移……追根溯源,大多数问题不是"弹簧不够结实",而是设计阶段漏掉了几个本该必查的校核项。

今天这篇文章,把螺旋弹簧设计里最容易被简化、却最不该被简化的几个关键点,按工程实践的顺序捋一遍:刚度公式、Wahl 应力修正、疲劳安全系数、屈曲校核、共振频率,外加几个真实场景里反复出现的设计误区。

先搞懂:弹簧设计本质上是个"载荷去哪儿了"的问题

可以把螺旋弹簧类比成人体的跟腱:每一步落地,跟腱都在储存弹性能量,下一步再把能量释放出来。正常范围内反复拉伸没问题,一旦某一次受力超过极限就会撕裂;长期高频次使用而得不到"恢复",微损伤会慢慢累积成断裂。

弹簧的行为逻辑完全一样:正常载荷下弹性储能,超过屈服点会产生永久变形,循环应力超过材料的疲劳极限就会走向疲劳失效。对大多数弹簧钢,当剪应力超过极限抗拉强度的 45%左右,材料就开始屈服。

一根"能用"的弹簧和一根"会坏"的弹簧之间,往往只差三件事:应力修正(Wahl 系数)疲劳裕度(Goodman 图)几何稳定性(屈曲比)。这三项里但凡漏掉一项,设计就从"工程"变成了"赌概率"。

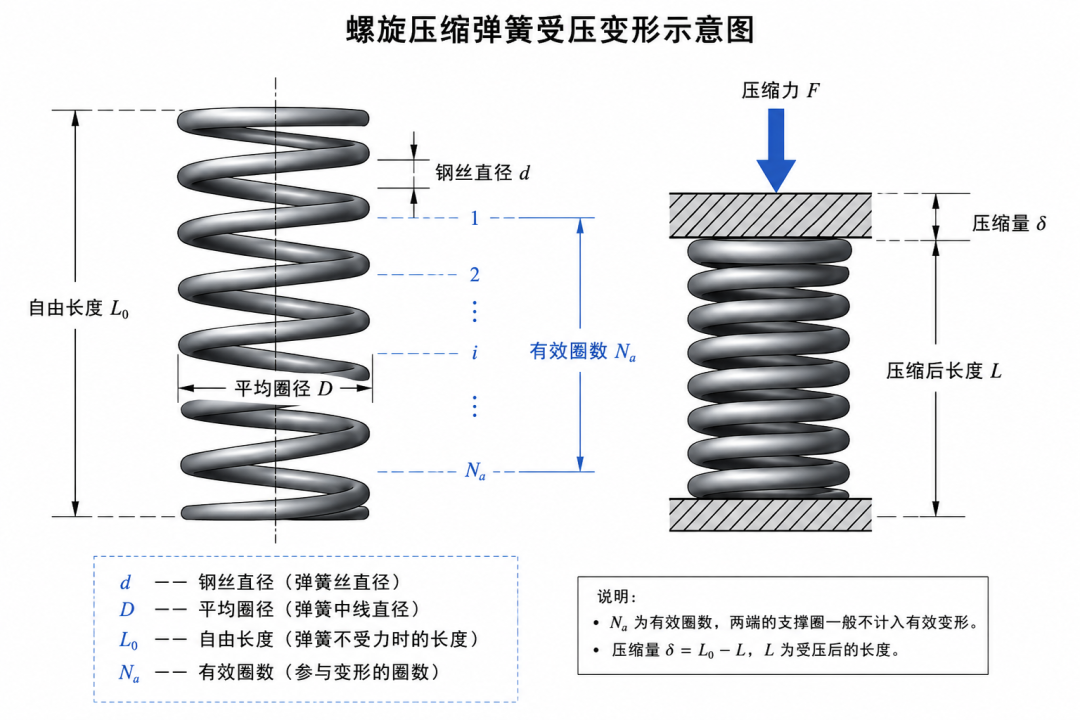

【螺旋压缩弹簧受压变形示意图,标注钢丝直径 d、平均圈径 D、自由长度 L₀、有效圈数 Na】

核心拆解一:刚度公式里藏着的"四次方陷阱"

螺旋压缩弹簧的刚度来自弯曲杆件的扭转理论:

k = G·d4/ (8·D3·Na)

四个参数,一个公式,看起来干净利落。但看一下指数:钢丝直径 d 在分子上是 四次方,平均圈径 D 在分母上是 三次方

  • d 翻倍 → 刚度变为原来的 16 倍
  • D 翻倍 → 刚度降为原来的 1/8

换句话说,钢丝直径只要有 10% 的公差波动,刚度就可能漂移 46% 左右。而现实世界里,钢丝直径公差、卷簧工艺波动、成型残余应力,没有一项是绝对可控的——这也是为什么很多"计算结果很漂亮,实测却对不上"的弹簧项目,问题往往出在直径公差没被认真对待。

这个公式还有几个隐含前提:截面恒定圆形、螺旋角小于约 12°可忽略、应力保持在弹性区、圈间距均匀。另外要注意,弹簧两端通常是并紧磨平的"死圈",不参与变形——真正决定刚度的是有效圈数 Na,不是总圈数。这个细节很多新手图纸上会算错。

核心拆解二:Wahl 修正系数——被低估的"隐藏应力放大器"

未经修正的剪应力公式,是把钢丝当作直杆来算的:

τ = 8FD / (π·d3)

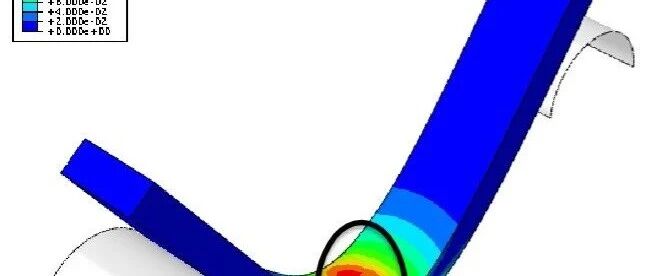

但钢丝并不是直的,它绕成了螺旋线。曲率会把应力往内侧纤维集中——想象水流过一个弯管,内弯处流速会更快;应力在弯曲钢丝的内侧也是同样的道理:路径更短,应变更大,应力更高。

A.M. Wahl 在上世纪 40 年代给出了修正系数:

Kw= (4C−1)/(4C−4) + 0.615/C

其中 C = D/d是"弹簧指数"(Spring Index)。C = 6 时 Kw ≈ 1.25;C = 4 这种紧绕型弹簧,Kw 会跳到 1.40。修正后的应力公式变成:

τmax= Kw× 8FD / (π·d3)

阀簧、回位弹簧、离合器弹簧的疲劳裂纹,几乎无一例外从钢丝内侧表面起裂。忽略 Kw 不是"偏保守一点",而是直接把设计推到了危险边缘——对 C = 6 的弹簧,实际峰值应力比基础公式高 25%;C = 4 时,这个差距扩大到 40%。放到"45% 屈服门槛"的背景下看,这个误差足以让一个看似合格的设计悄悄越线。

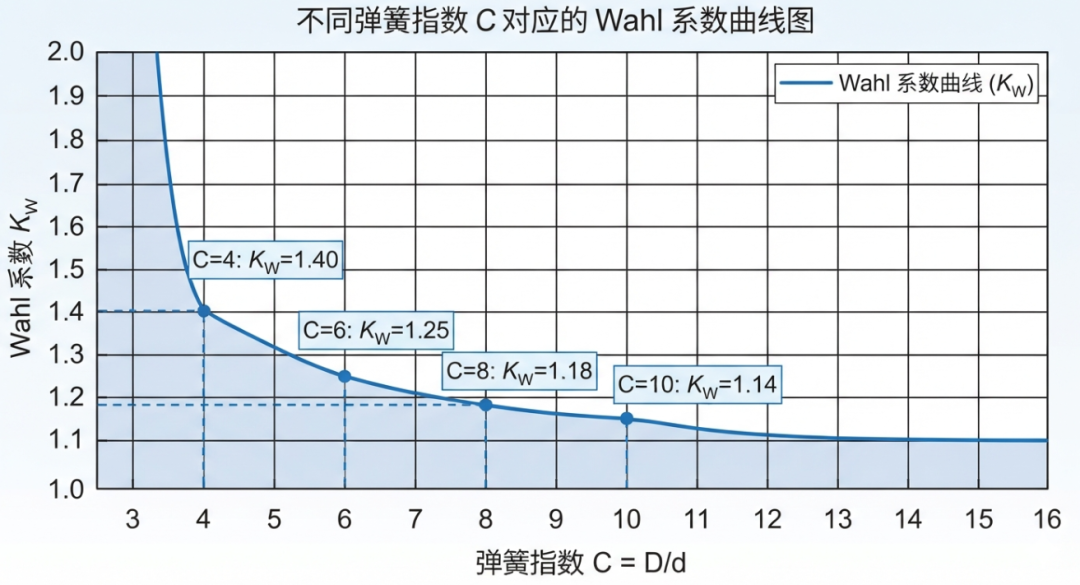

【不同弹簧指数 C 对应的 Wahl 系数曲线图】

弹簧指数 C:一个数字决定制造难度和应力水平

弹簧指数 C = D/d 是螺旋弹簧设计里信息量最大的几何比值,直接决定制造难度和应力水平:

弹簧指数 C
Wahl 系数
制造难度
应力水平
备注
3
1.58
极难
很高
需要专用工装
4
1.40
难
高
冷卷成型下限
6
1.25
中等
中等
阀簧常用
7-9
1.16-1.23
容易
较低
推荐通用范围
10
1.14
容易
低
轻载适用
15+
1.09
很容易
很低
卷制一致性变差

大多数工程场景,C = 7~9是最佳平衡点:C 低于 4,钢丝弯曲过紧,制造困难;C 高于 12,批量装配时容易缠绕打结,圈径一致性也会变差。SMI(弹簧制造商协会)手册把 C = 4~12 定为冷成型弹簧的可用范围,7~9 是通用工业标准的目标区间。

核心拆解三:疲劳寿命——Goodman 图才是终审法官

绝大多数弹簧是循环受力的:阀簧每分钟循环上千次,悬架弹簧一辆车全生命周期要经历上百万次路面激励。静态强度只是及格线,疲劳才是真正的判官。

Goodman 图把交变应力和平均应力画在同一张图上,划出一条安全边界线:

交变应力 τa= Kw(8D/πd3) × (Fmax−Fmin)/2
平均应力 τm= Kw(8D/πd3) × (Fmax+Fmin)/2

Goodman 失效线连接纵轴上的疲劳极限 Se 和横轴上的极限剪切强度 Ssu。工作点落在这条线以下,理论上就是无限寿命。疲劳安全系数 nf 是"原点到 Goodman 线的距离"除以"原点到工作点的距离"。

行业通行标准:一般工业弹簧 nf ≥ 1.2~1.5,汽车气门弹簧这类高循环、后果严重的场景,通常要求 nf > 1.5,并配合喷丸处理在钢丝表面引入压缩残余应力。

核心拆解四:屈曲与共振——被忽视的几何稳定性

屈曲:细长的弹簧在压缩载荷下会像欧拉压杆一样发生侧向失稳。经验法则是把 L₀/D 控制在 4 以下,两端固定(并紧磨平并坐落在槽内)的允许比值略高,可到 5.3;一端固定一端自由的实际工况则要控制在 3.7 以下。一旦发生屈曲,弹簧会偏心施力,造成配合面不均匀磨损,严重时直接卡死。

共振:每根弹簧都有自身的固有频率:

fn= (1/2)·√(k/ms)

当工作频率接近固有频率时,压缩波会沿着圈间传播(业内称为"跳动/surge"),即便总体变形量在规格范围内,单圈之间也可能发生碰撞。经验做法是让工作频率保持在固有频率的 1/15~1/20以下。高转速发动机的阀簧经常逼近这个极限,这也是双簧嵌套、变节距设计存在的原因。


实战踩坑:四个反复出现的认知误区

误区一:基础剪应力公式就够用了。
不做 Wahl 修正,对 C = 6 的弹簧会把峰值应力低估 25%,C = 4 时低估 40%。基础公式做粗略选型可以,但任何"最终定型"的校核,必须带上 Kw。

误区二:弹簧失效是因为强度不够。
现实里绝大多数弹簧失效是疲劳失效,不是过载失效。第一次、第一百次、第一万次加载都好好的,往往是在十万次到五十万次之间,裂纹从内侧纤维表面萌生、扩展,最后断裂。静态安全系数合格,不代表循环工况下就安全——这是两个完全独立的校核项。

误区三:钢丝直径越大越好。
直径增大确实提高强度和刚度,但刚度按 d⁴/D³ 增长,直径提高 25%,刚度差不多翻倍,很可能让弹簧"太硬"而不适配整个系统。同时直径变大会拉低弹簧指数 C,反过来又推高 Wahl 系数,部分抵消了应力下降的收益。更稳妥的思路往往是增大平均圈径 D(拉长力臂降低应力),再调整 Na 来维持目标刚度。

误区四:只要变形量对,自由长度无所谓。
自由长度直接决定屈曲比 L₀/D 和并紧长度余量。变形量算对了,但自由长度过长会侧向失稳;余量不够又会在到达目标变形前先并圈碰撞。这两种失效模式都和材料无关,纯粹是几何问题,也都完全可以通过基础计算提前避免。

应用场景与选型建议

应用场景
典型材料
C 推荐范围
关键要求
汽车气门弹簧
铬硅合金钢
5-7
喷丸处理,nf>1.5
汽车悬架弹簧
铬钒合金钢
6-8
预压处理,50万次以上验证
医疗器械精细弹簧
316L不锈钢 / MP35N
8-10
表面质量决定寿命
航空回位弹簧
Inconel X-750 / A286
-
宽温域,冗余设计
工业模具弹簧
铬钒 / 铬硅合金钢
5-7
定期更换,避免永久变形

几个常见材料的关键参数供选型参考(室温、冷拉丝材):

材料
G (GPa)
许用应力 (MPa)
最高使用温度
琴钢丝
81.7
680-880
120℃
铬钒合金钢
77.2
640-800
220℃
铬硅合金钢
77.2
600-760
250℃
不锈钢302
69.0
480-600
260℃
Inconel X-750
79.3
440-560
650℃

工程校核顺序:四步走

把上面讲的整合成一个可以直接照着做的顺序:

① 确定弹簧指数 C—— 目标 7~9,兼顾制造难度与应力水平

② 套入 Wahl 修正系数—— 得到真实峰值剪应力,静态应力需低于 0.45×极限抗拉强度

③ 做 Goodman 疲劳校核—— 循环工况下 nf 至少 1.2,关键部件 1.5 以上

④ 检查屈曲比与固有频率—— L₀/D ≤ 4,工作频率低于固有频率的 1/13~1/20

按这个顺序走完,一根弹簧才算是真正"过了设计关",而不是只在图纸和台架测试上好看。

写在最后

弹簧设计看起来是个"四个参数、一个公式"的简单题,但每个参数背后都连着制造公差、疲劳寿命和失效模式。四次方的刚度敏感度、被忽视的 Wahl 系数、静态安全系数和疲劳安全系数的区别——这几个点想清楚了,绝大多数弹簧失效案例其实都能在设计阶段被拦截下来。

你在项目里遇到过哪些弹簧失效的"血泪教训"?是屈曲、疲劳裂纹,还是共振跳动?欢迎在评论区聊聊你的踩坑经历,也欢迎转发给身边做机械/结构设计的朋友。

内容参考资料:Shigley's Mechanical Engineering Design(第11版)第10章;A.M. Wahl《Mechanical Springs》;SMI 弹簧设计手册;相关 ASTM 材料标准。文中数据与公式已对照上述权威文献核实。
