NVH后处理与优化工具集总览：从分析结果到优化方案
在整车 NVH 开发流程中，有限元分析（FEA）求解器能够输出海量的结果数据——频率响应曲线、模态参与因子、节点贡献量、能量分布矩阵等。然而，这些原始数据本身并不能直接指导设计决策。工程师需要一套专业工具，将求解器输出的数据转化为可视化的诊断信息和可执行的优化方向。HyperWork NVH 2026 中的 NVHPost 工具集正是为此而生。
NVHPost 是 HyperWork NVH 中专门面向 NVH 后处理的功能区（Ribbon），它将多种诊断与优化分析工具集成在统一界面下，覆盖了从响应可视化到贡献量分解再到设计灵敏度的完整工作流。本篇作为该系列的总览，将介绍 NVHPost 的整体架构、工具布局以及从诊断到优化的标准工作流。
一、NVHPost 功能区概览

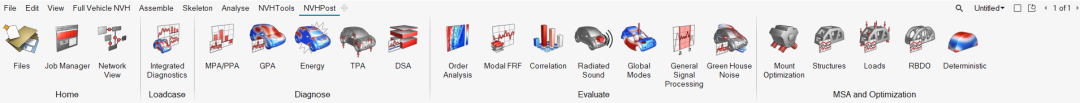

打开 HyperWork NVH 后，在功能区选项卡中选择 NVH Post，即可进入 NVH 后处理专用环境。该功能区按照 NVH 分析的逻辑流程组织工具，从左到右依次覆盖数据加载、响应分析、贡献量诊断和优化研究等功能。
NVHPost 功能区的核心设计理念是“一站式诊断”——工程师无需在多个软件之间切换，即可在同一界面中完成从问题识别到方案验证的全过程。功能区中的每个工具图标对应一个独立的分析模块，点击即可弹出相应的配置对话框。
工程提示：NVHPost 功能区中的工具并非孤立使用，而是构成了一条完整的诊断链。建议按照“先看响应、再分贡献、后查灵敏度”的顺序依次使用各工具，这样可以避免在海量数据中迷失方向。
二、12 个 NVH 专用工具一览
NVHPost 功能区共包含 12 个专用工具，按照功能可划分为四大类：响应分析类、贡献量诊断类、能量分布类和优化研究类。下表列出了每个工具的名称和简要说明。
2.1 响应分析类工具
1. Vehicle Response（车辆响应）：绘制整车 NVH 响应曲线，支持频率响应、瞬态响应和随机响应等多种分析类型，可叠加多个工况进行对比。
2. Loadcase Processing（工况处理）：对求解器输出的原始结果文件进行预处理，包括工况选择、子工况筛选、数据格式转换等，为后续分析准备数据。
3. Transfer Path Analysis（传递路径分析）：分析振动噪声从激励源到响应点的传递路径，量化每条路径的贡献大小。
2.2 贡献量诊断类工具
4. Integrated Diagnostics（集成诊断）：一站式诊断工具，集成了阶次贡献、载荷路径贡献、车轮贡献等多种分析功能，可执行响应变化研究。
5. Modal Participation（模态参与）：从 OptiStruct .h3d 或 MSC Nastran .f06/.pch 文件绘制模态参与曲线，分析结构或流体模态对响应的复数贡献。
6. Panel Participation（面板参与）：分析结构面板上所有网格点对响应的复数贡献，用于识别对声学响应贡献最大的面板区域。
7. Grid Participation（节点参与）：绘制面板网格参与结果，使用高级缩放等高线功能隔离关键贡献区域，精确定位结构贡献位置。
8. Component Energy（组件能量）：分析各子系统组件的应变能和动能分布，理解能量在系统中的传递和耗散。
2.3 能量分布类工具
9. Energy Distribution（能量分布）：可视化整车 NVH 模型内部能量分布，以子系统-组件层次结构展示各层级能量贡献，理解哪些组件主导车辆响应。
10. Energy Study（能量研究）：执行部分和响应研究、能量修改研究和能量叠加研究，验证不同能量分配方案对响应的影响。
2.4 优化研究类工具
11. Design Sensitivity Analysis（设计灵敏度分析）：计算响应相对于设计变量变化的变化率，识别对响应有控制性影响的设计参数，为优化指明方向。
12. Response Study（响应研究）：基于灵敏度数据进行线性投影，预测设计变量改变后响应的变化趋势，快速评估优化方案的可行性。
三、从诊断到优化：标准工作流
NVHPost 工具集的设计遵循一个清晰的诊断-优化逻辑链。在实际工程项目中，推荐按以下五个阶段使用工具：
阶段 1：响应评估
首先使用 Loadcase Processing 加载求解器结果文件，然后用 Vehicle Response 绘制目标响应点的频响曲线。这一步的目的是确认问题是否存在——响应是否超出目标线？峰值出现在哪些频率？通过对比多个工况的响应曲线，初步识别 NVH 问题的频率范围和严重程度。
阶段 2：贡献量分解
在确认问题频率后，使用 Integrated Diagnostics 进行一站式贡献量分析。该工具可以同时分析阶次贡献、载荷路径贡献和车轮贡献，帮助工程师快速锁定问题来源。如果需要更细粒度的分析，再分别使用 Modal Participation（模态层面）、Panel Participation（面板层面）和 Grid Participation（节点层面）逐层深入。
阶段 3：能量流向分析
使用 Energy Distribution 可视化整车模型内部的能量分布。通过子系统-组件层次结构图，工程师可以直观地看到能量从激励源到响应点的流向路径，识别哪些组件是能量的主要消耗者或传递者。衬套和安装点通常具有较高的能量水平，是优化的重点关注对象。
阶段 4：灵敏度评估
使用 Design Sensitivity Analysis (DSA) 计算响应相对于设计变量的灵敏度。DSA 会将不同量级的设计变量（如板厚、衬套刚度、质量密度）归一化为“属性倍增的响应变化”，使得工程师可以公平地比较各设计参数的影响权重。灵敏度最高的参数即为优化的优先方向。
阶段 5：方案验证
使用 Response Study 和 Energy Study 对拟定的优化方案进行快速验证。基于灵敏度数据进行线性投影，可以在不重新求解的情况下预测设计变量改变后的响应变化。通过排除特定贡献者的部分和研究，验证优化方案的有效性。
工作流总结：Loadcase Processing（数据准备）→ Vehicle Response（问题识别）→ Integrated Diagnostics / Modal / Panel / Grid Participation（贡献分解）→ Energy Distribution（能量流向）→ DSA（灵敏度排序）→ Response / Energy Study（方案验证）
四、本系列后续文章导览
本系列后续文章将逐一深入介绍 NVHPost 中的核心工具，每篇聚焦一个工具的理论基础、操作流程和工程实践要点：
→ 第 09 篇：集成诊断 Integrated Diagnostics——一步定位问题根源
→ 第 10 篇：模态参与与面板参与——NVH 贡献量分解的核心
→ 第 11 篇：节点参与 Grid Participation——精确定位结构贡献区域
→ 第 12 篇：能量分布 Energy Distribution——洞察整车 NVH 能量流向
→ 第 13 篇：设计灵敏度分析 DSA——NVH 优化的指南针
下一篇我们将深入集成诊断（Integrated Diagnostics）工具，它是 NVHPost 中功能最丰富的诊断模块，集成了阶次贡献、载荷路径贡献和车轮贡献三大分析功能，是快速定位 NVH 问题根源的利器。
NVHPost 工具集的强大之处在于其系统性——12 个工具构成了从宏观响应到微观参数的完整分析链。掌握这套工具的使用方法，工程师就能在数小时内完成过去需要数天才能完成的 NVH 诊断与优化分析工作。后续文章将为每个工具提供详细的理论讲解和操作指南，敬请关注。
