电机啸叫的真凶，不是轴承也不是装配，而是气隙里那团“平方级”的隐形力
开机那一瞬间尖锐啸叫，待机时底座传来低频嗡嗡；很多人拆机第一反应是“轴承坏了”“端盖松了”。 但工程上有一个经验数字：90% 的电机 NVH 问题，根子不在机械，而在电磁——具体说，是径向电磁力波。
它看不见摸不着，却像无数只无形的手，按着定子铁心内圆反复“呼吸”：拉成椭圆、压回圆、再拉成 8 边形、12 边形……频率跟着转速走，幅值跟着磁密平方走。
今天我们不止复述原理，而是把它算清楚、阶次化、可抑制这条链，一次讲透。
一、力从哪来：麦克斯韦张量里藏着一个“平方”
气隙里既有定子电流建的磁场，也有转子永磁体建的磁场，叠在一起得到径向气隙磁密 Br(θ,t)。
麦克斯韦应力给出的径向力密度非常直白：
注意是 Br 的平方，不是一次方。
这意味着两件事：
磁密涨 10%，径向力涨 21%；
两个谐波 Bν 和 Bμ 相乘，会生出 ν+μ 和 ∣ν−μ∣ 两族新力波——和非线性失真一模一样，基波互调出高阶边带。
所以气隙磁密越“脏”（谐波多、平顶、齿槽锯齿），力波就不是单纯变强，而是变多、变杂、变刺耳。

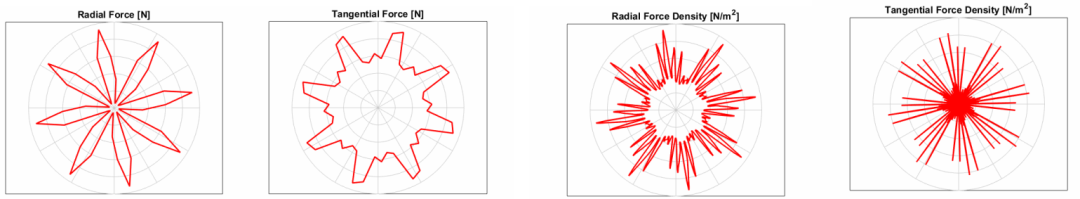

切向分量负责出转矩，径向分量负责出噪声——电机转得动不代表它安静。

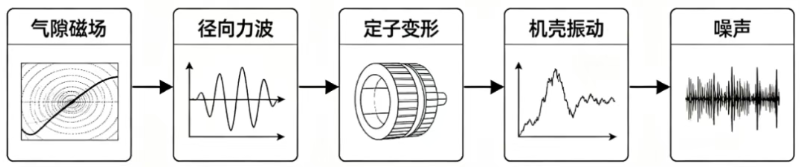

二、力怎么变成声：阶次（r）比幅值更先决定“难不难听”
原文说“圆形定子被拉成多边形”，这个描述背后有一套阶次语言。
把 Br 做空间傅里叶展开，不同空间次数 ν1,ν2 相乘，得到的径向力空间阶次为：
r=∣ν1±ν2∣

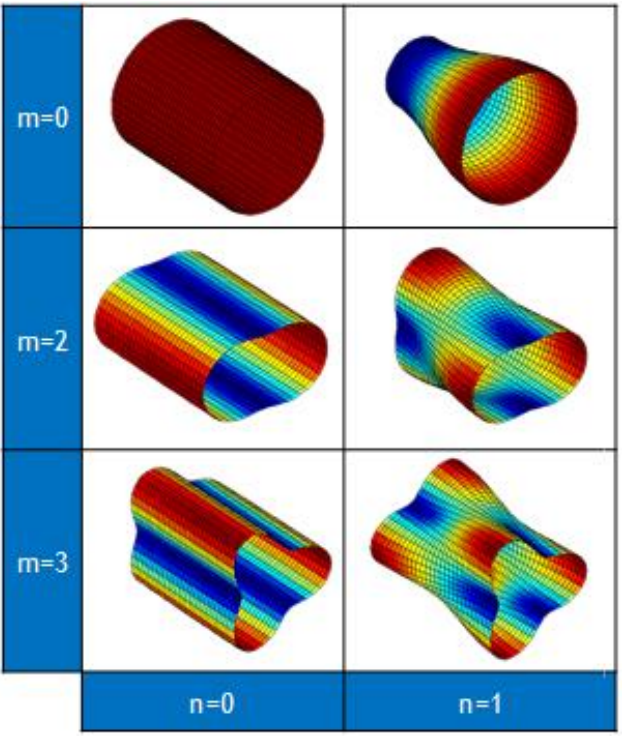

这个 r 不是频率，而是“定子铁心被拉成几边形”：
r=0：整体胀缩（呼吸模态）
r=2：椭圆晃
r=4：四叶变形
r=48：48 边形微变形
工程上有条硬规律：定子弯曲变形幅值 ∝ 1/r⁴。
也就是说：
2 阶、4 阶力波，幅值不算大也吵（低频嗡嗡）；
48 阶、56 阶力波，幅值可能不小，但铁心变形极小，本应听不到——除非它撞上定子某阶模态频率。
噪声 = 力波幅值 × 结构传函。
一旦 f力波≈f模态，1/r⁴ 的衰减被共振放大吃掉，高频啸叫就炸出来。
这就是为什么 8 极 48 槽车用电机，3000 r/min 时 40 阶、56 阶力波会啸叫：不是力最大，是“力阶次 + 转速”正好踩中定子环模态。
三、哪些设计在“喂大力波”
原文讲了极槽配合、气隙、工况三点，这里补一条判别主线：
1. 极槽配合决定“力波家族谱”
8 极 48 槽：常见 8、40、48、56 阶；
8 极 9 槽（分数槽）：容易出 2、4 阶低阶力波 + 单边磁拉偏，幅值可飙 30%+。
低阶力波是结构最怕的，高阶力波是控制最怕的（纯音刺耳）。
2. 气隙越小，平方项越狠
气隙小 → Br 大 → Br2 更大。
但气隙大了漏磁多、转矩密度掉，所以工程是“在效率拐点前尽量拉开 0.1~0.3 mm”。
3. 转速是放大器
8 极电机 1000→3000 r/min，基波频率 3 倍，力波幅值随电流磁密平方上行，实测可涨 50%+，高阶纯音直接进 2~4 kHz 人耳最敏区。
4. 控制侧也在偷偷加料
SVPWM 开关谐波、电流环谐波，会往气隙里塞 5、7、11、13 次电流谐波，再被平方出一堆边带——同一个电磁方案，换控制策略，噪声能差 3~5 dB。
四、抑制：别只“斜一下”，要算阶次、避模态、控电流
原文给了斜槽斜极、优化磁密、加刚度四条。深度版把它们排个优先级：
✅ 第一优先：让力波“阶次抬高或幅值削掉”
极槽配合重选：避开低阶（2/4 阶）力波，整数槽 8-48、6-36 比乱用分数槽稳；

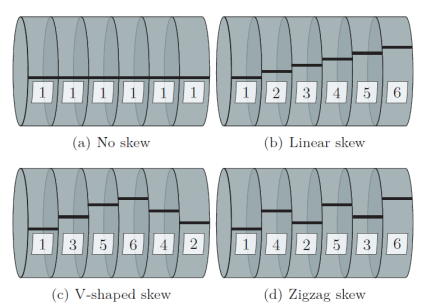

转子分段斜极：不是连续斜越好。某 8-48 电机把“3 段一字斜”改成“6 段 V 型斜”，相邻段扭转方向成对抵消，48 阶 3300 Hz 尖峰直接消掉，台架降 ~10 dB；
W 斜极 / Zigzag 斜极：破坏原 V 斜极与转子二阶扭转模态的同相叠加，比单纯加大斜极角更治本；
磁极分段充磁、极弧系数调至 0.8 附近：把 Br 的 THD 压下来，平方后高阶力波自然瘦。
✅ 第二优先：把结构模态挪开

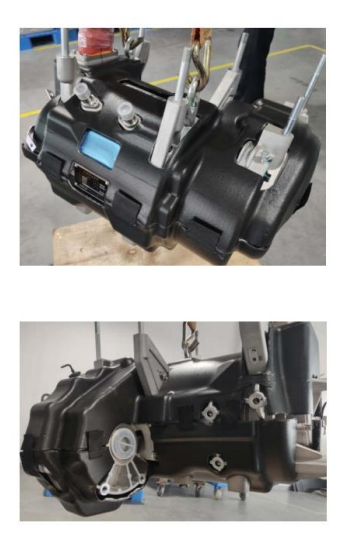

定子加筋、机壳阻尼、端盖局部去耦合——不削力，只让力打在“软”频率上。
但注意：共振避开了，力还在，高转速另一阶又可能撞上，所以单靠加刚度不治本。
✅ 第三优先：控制侧主动削谐波
谐波电流注入（消 6 倍频转矩脉动）；
随机零矢量 SVPWM（打散开关频率纯音）；
MTPA 里加虚拟正弦注入，A 相电流 THD 降到5.5%，振动加速度最大降 65%。
结论：电磁源削阶次 > 结构避模态 > 声学包捂耳朵。
五、一句话重述本质
径向电磁力波不是“磁多了的副作用”，而是 Br2 必然生力、力有空间阶次、阶次撞模态必啸叫 的三段式因果。
轴承松了会响，但高速纯音啸叫、低速低频嗡嗡、加速时噪声随转速平方感上涨——这三件事同时出现，先别拆机，先算力波阶次谱。
抓得住阶次，才抓得住牛鼻子。
