弱形式到底“弱”在哪？一次讲清它与强形式的关系

兵心依旧

5天前浏览2

假设某连续体结构在给定荷载和边界条件下，其真实位移场为u。在连续介质力学中，u需要满足几何关系和材料本构关系，并使动量平衡方程在空间域内逐点成立。这组控制方程构成问题的强形式，并要求位移场具有足够的光滑性。

有限元计算的基础是“离散化”。然而，面对复杂的几何、非线性材料以及多变的边界条件，直接对要求如此苛刻的强形式进行离散几乎无法实现。因此，我们需要引入一种等价的全局积分表达——“弱形式”。

那么，弱形式究竟“弱”在哪里？它是否降低了物理要求？有限元误差又从哪一步开始产生？本文将围绕这些问题展开讨论。

PART 01

强形式：逐点平衡

在完全拉格朗日（）格式下，强形式是一个完整的边界值问题，它要求物理守恒方程在初始构型的每一个材料点上绝对成立。

数学表达

动量平衡（控制方程）：
位移边界条件：
受力边界条件：
物理含义：域内任意一点的应力散度与体力之和，等于该点的惯性力。

“强”的代价：有限元的导数困境

“强”在哪里：（1）由于应力本身包含位移的一阶导数，计算散度必然要求位移场具备二阶连续导数。（2）物体内部的每一个材料点，都必须满足动量平衡，差一丝一毫都不行。
有限元的痛点：常规位移型有限元使用低阶形函数，仅能保证单元间的基本连续（连续），根本无法算出二阶导数。因此，直接对强形式进行常规网格离散在数学上是行不通的。

物理逻辑的闭环

强形式绝非几条孤立的方程，而是一条单向传递的物理逻辑链：

即：未知位移场主导变形，变形通过材料特性激发出应力，应力最终代回动量方程以检验力学平衡。

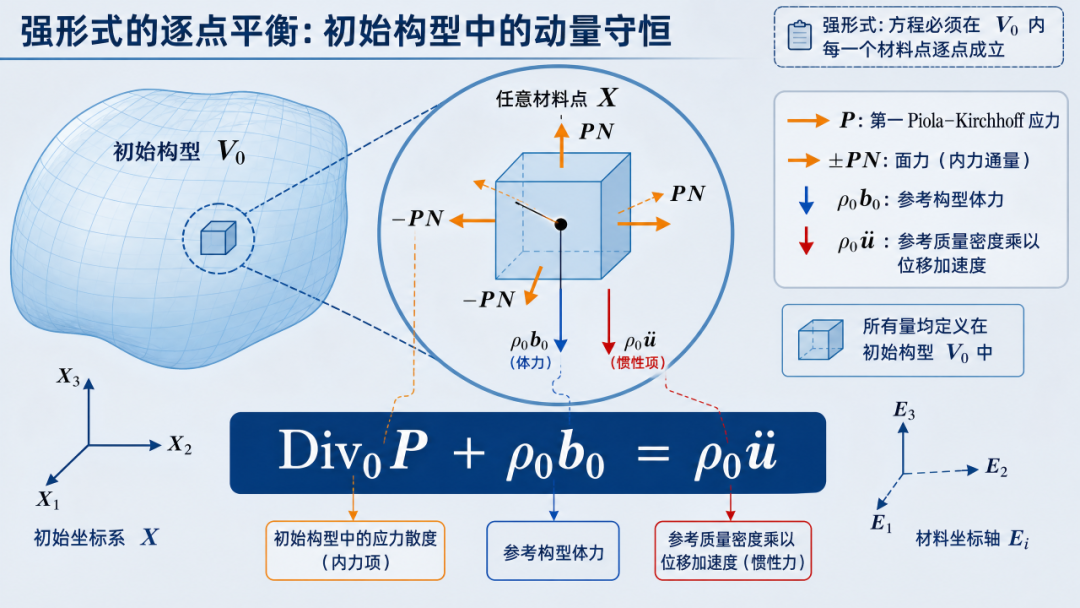

图1 强形式的逐点平衡

PART 02

从强形式到弱形式：数学降阶与虚功原理

强形式要求动量平衡方程逐点成立，这对位移场的光滑性提出了较高要求。为降低这一要求，可以通过加权残值和分部积分，将强形式改写为弱形式。

引入测试函数：建立加权残值

将动量平衡方程写成残差形式：

强形式要求在域内逐点成立。为了将其转化为积分形式，我们引入任意的测试函数。在结构力学中，它具有明确的物理意义——虚位移。

作为允许的虚位移，它必须满足位移边界条件上的约束，即：

将残差与测试函数相乘并在全域积分：

核心逻辑：这并非一次简单的“总体平均”。由于该积分等式必须对所有任意允许的成立，它实际上等价于要求残差在任何局部区域和任何方向上都必须为零。

分部积分：降低导数要求

直接积分并未解决应力散度（）带来的高阶求导难题。关键的一步是对散度项应用分部积分（散度定理）：

将边界积分拆分：在位移边界上，因使得积分为零；在受力边界上，代入牵引力边界条件。代回原式，整理得到动力学弱形式：

数学降阶：分部积分后，体积分中不再出现，从而降低了对位移场高阶导数的要求。这使得未知位移场只需满足一阶导数存在即可，契合常规有限元的低阶形函数。

物理意义与边界条件

推导出的弱形式方程，在物理上正是经典的虚功原理：

等式左侧：内部虚功 + 惯性力虚功（静力问题无此项）；
等式右侧：体力虚功 + 表面力虚功（外部虚功）。

此外，基于角动量平衡带来的柯西应力对称性，若定义虚应变，则有

。这深刻表明：内部虚功仅由实际变形产生，刚体虚转动不作功。

经过转换，两类边界条件在弱形式中承担不同角色：

自然边界条件（受力边界）：受力边界条件以边界积分形式自动进入弱方程。
本质边界条件（位移边界）：位移条件无法通过积分化解，必须预先施加到允许的位移场和测试函数空间中，其中测试函数在该边界上必须为零。

因此，弱形式并没有改变平衡规律，而是通过积分表达和分部积分降低了对解的光滑性要求。

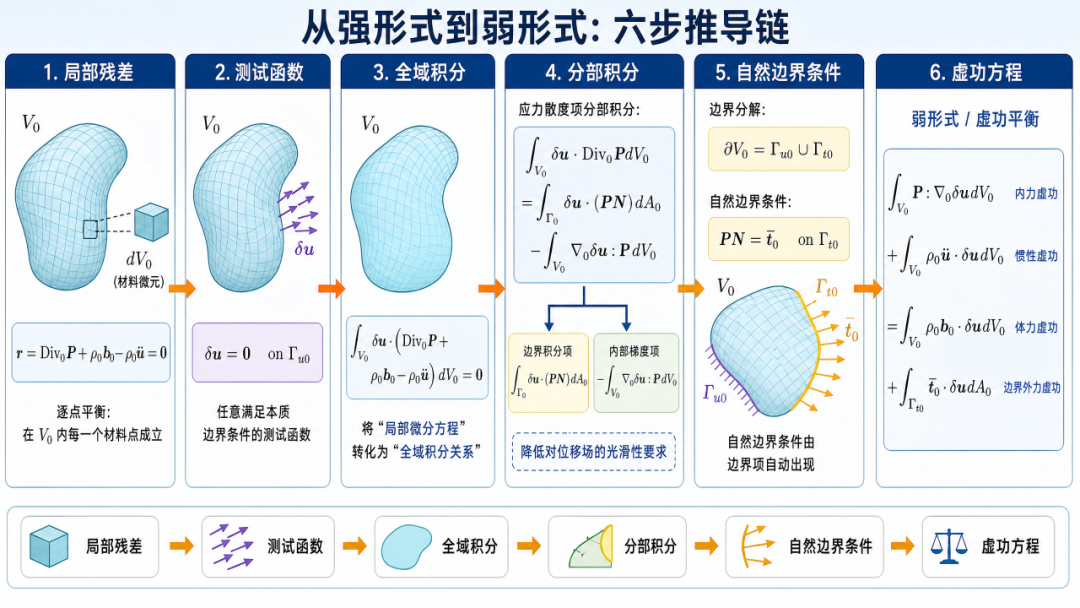

图2 强形式到弱形式的推导链

PART 03

弱形式“弱”在哪里？

“弱”仅仅指代对数学光滑性要求的降低，而绝非对物理定律的妥协。

弱化的是光滑性要求

强形式：要求应力场能够被继续求导。位移场具有二阶或更高阶连续导数。
弱形式：体积分只包含和。位移和测试函数只需具备一阶弱导数（属于空间），单元之间只保持位移连续的形函数便可以用于离散。

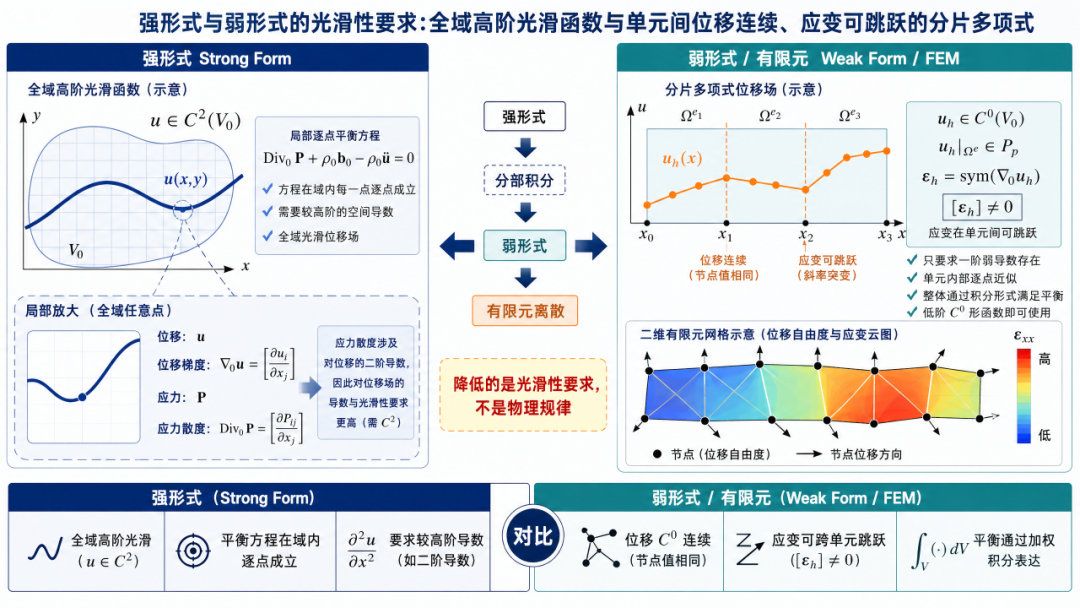

图3 强形式到弱形式光滑性要求

弱化的不是物理规律

若强形式的解足够光滑，将它乘以任意测试函数并积分，必然得到弱形式。因此，强解一定也是弱解。

反之，根据变分学基本引理，若弱解具有足够的正则性，且弱形式对所有允许的测试函数均成立，则可以精确恢复域内的强形式平衡方程：

总结：对于足够光滑的解，强形式与弱形式均可以通过有限元法离散求解，且两者等价；但解不够光滑（无二阶连续导数）时，采用强形式无法用有限元离散求解，一般通过弱形式离散求解。

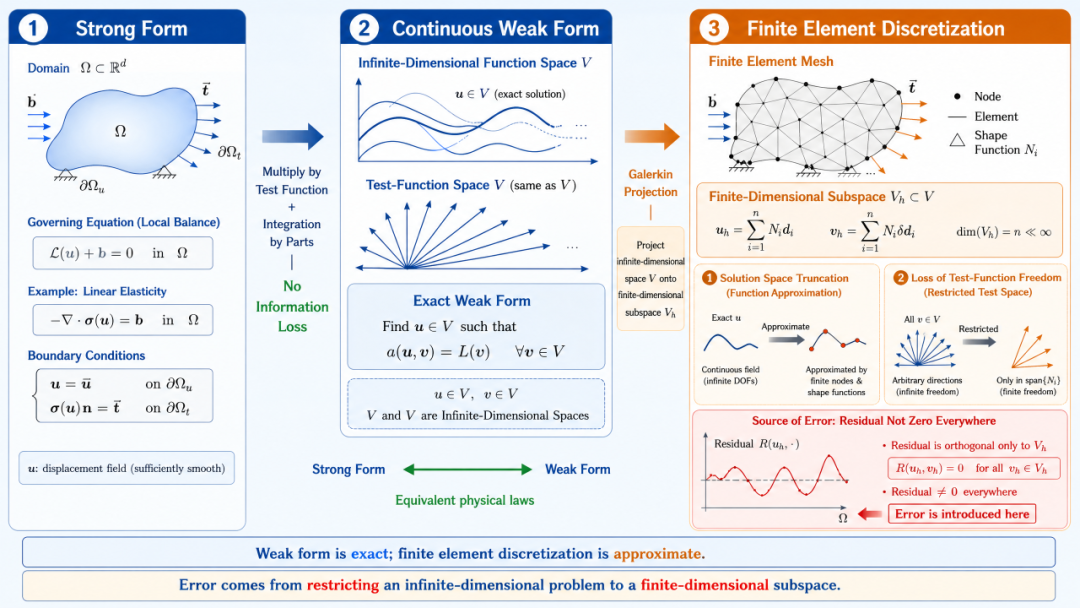

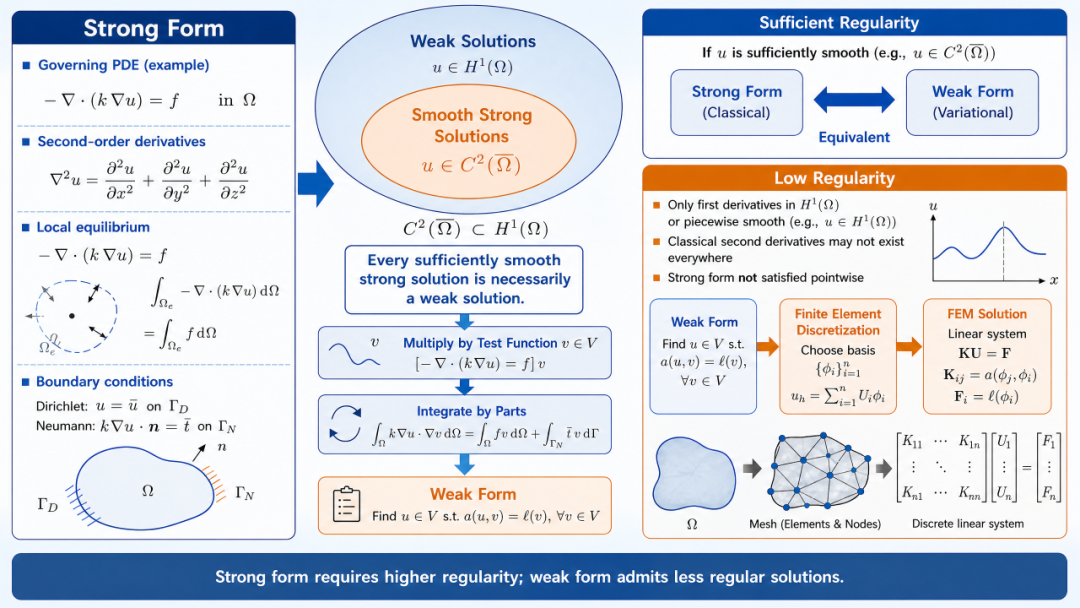

图4 强形式到弱形式关系及有限元离散

弱形式本身不是近似

强形式推导弱形式是没有损失任何信息的，两者反映物理规律一致。那为什么我们算出来的有限元结果总是存在误差呢？

答案：误差根本不产生于“强形式➡️弱形式”这一步，而是产生于“弱形式➡️离散化求解”这一步（伽辽金投影）。

在连续弱形式中，真实的位移与测试函数均定义在无限维函数空间中。然而，计算机无法直接处理无限维问题。因此，有限元离散引入了两个关键的妥协：

解空间截断（降维）：强制将解空间和测试空间限制在由有限个网格节点与形函数张成的有限维子空间中。离散解和测试函数只能表达为：
正交性弱化（误差诞生）：由于测试函数被降维至，丧失了在无限维空间中的绝对“任意性”。此时，变分学基本引理不再全局成立——方程的残差仅能保证对有限组离散形函数保持正交，而无法再保证域内处处为零。
