散热，正在成为算力的"天花板"

过去十年，AI芯片的功耗曲线几乎垂直向上：2017年英伟达V100的功耗是300W，2022年H100达到700W，2024年发布的Blackwell已攀升至1200W，而行业路线图显示，未来一两年内单芯片功耗将突破2000W[1]。整机柜功率密度也随之从传统的8kW左右跃升至100kW量级——整整一个数量级。

风冷早已力不从心。业内共识是，传统风冷的有效散热上限约为单机柜20kW，而今天的AI训练集群早已普遍越过这条红线[2]。2026年1月，英伟达在CES上官宣新一代Vera Rubin平台进入全面量产，其NVL72系统采用100%全液冷设计，彻底摒弃风冷组件，并首次引入微通道冷板技术，将冷板内部流道缩小至微米级。液冷，正式从"可选方案"变成了"必选配置"。

而在液冷的多条技术路线中，微通道两相冷板——让冷却工质在芯片上方的微通道内直接沸腾吸热——正被视为应对下一代千瓦级芯片的关键答案。

为什么是两相冷板：借"潜热"突破物理极限

单相冷板液冷是当前的主流方案，但它依靠的只是冷却液的显热：水流过芯片表面，温度升高，把热带走。要带走更多热，只能加大流量或压低水温，代价是泵功耗飙升、温差增大。随着芯片功耗和热流密度持续提升，单相冷板正逐步接近物理极限[3]。

两相冷板换了一个思路：不再只用显热，而是利用工质从液态变为气态时的相变潜热。低沸点介电工质（如R1233zd）流入紧贴芯片的微通道冷板，在热源上方直接沸腾，气泡带走大量热量而温度几乎不变。由于沸腾换热的传热系数远高于单相对流，两相冷板可应对300W/cm²量级的热流密度挑战[4]，微通道结构的两相冷板散热能力甚至可达500W/cm²以上[5]。

正因如此，行业白皮书判断：未来2—5年内，硅基微通道冷板、两相冷板液冷及浸没式液冷等高性能方案将逐步成为主流，共同支撑兆瓦级AI工厂的热管理需求。

但两相冷板的设计远比单相复杂：气泡在哪里生成、往哪里走？多个热源之间流量如何分配？干涸（dryout）会不会发生？这些问题靠经验和试错很难回答，仿真驱动设计就成了必经之路。下面这个案例，展示了一块微通道两相冷板从建模到实测验证的完整闭环。

案例解析：一块微通道两相冷板的仿真全流程

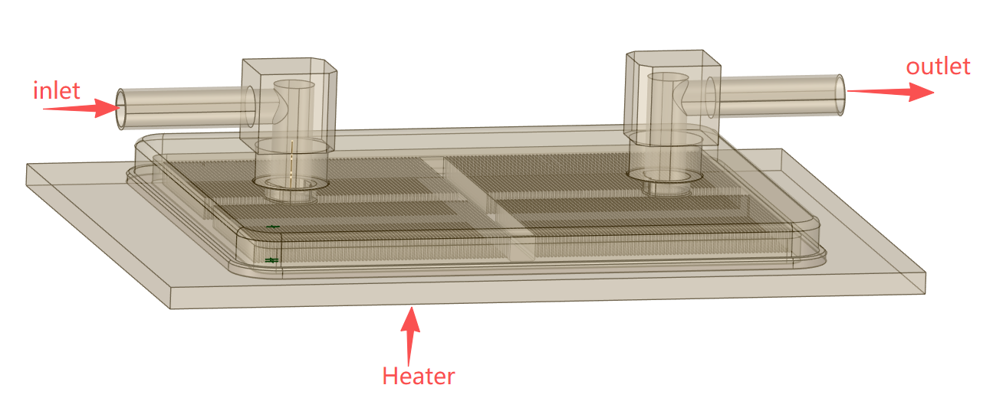

模型与边界条件

仿真对象为一块用于数据中心服务器的微通道两相冷板，

关键结构与工况参数如下：

微通道结构：翅片厚度0.2mm，微通道宽度0.3mm，流道尺度进入亚毫米级，以最大化换热面积、强化沸腾换热；
热界面：TIM（导热界面材料）厚度0.1mm；
热负载：板上布置5个热源，包含1个134W热源和4个366W热源，构成多热点、非均匀热流的典型AI加速卡工况；
边界条件：进口温度37℃，进口流量1L/min；
冷却工质：R1233zd——一种低GWP、绝缘的氢氟烯烃类工质，也是当前两相直触式液冷研究中的热门选择。

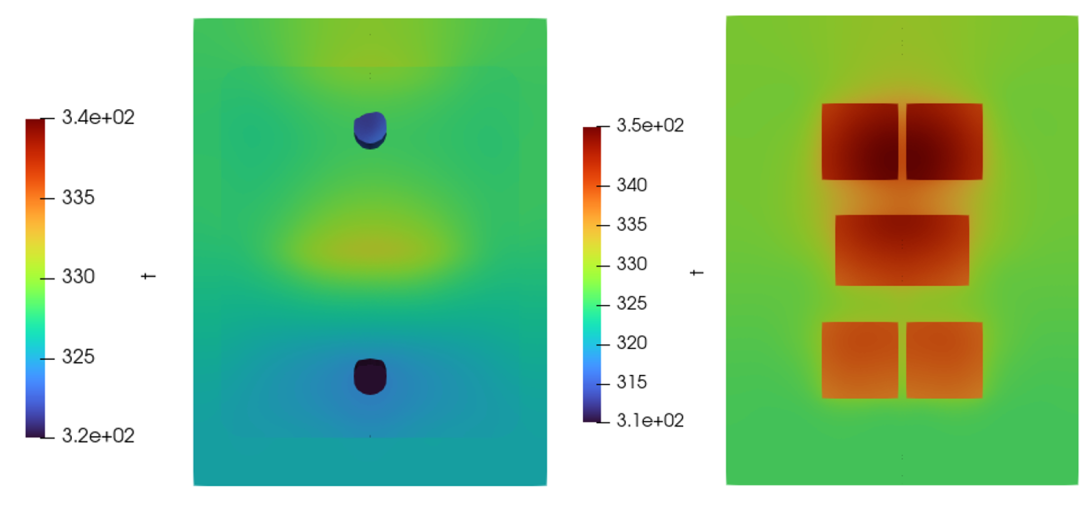

温度分布：最热芯片346K

温度云图显示，整块冷板温度场分布均匀，底板大部分区域维持在325—335K之间。5个芯片热源中，位于中部的主芯片温度最高，为346K，约合73℃；周边区域则呈现明显的温度梯度，热量由热源向微通道肋片高效扩散。

73℃的芯片温度，对于结温上限普遍在85—105℃的功率芯片而言，留出了充足的设计裕量——这说明在给定流量与工质条件下，该冷板的热设计是成功的。

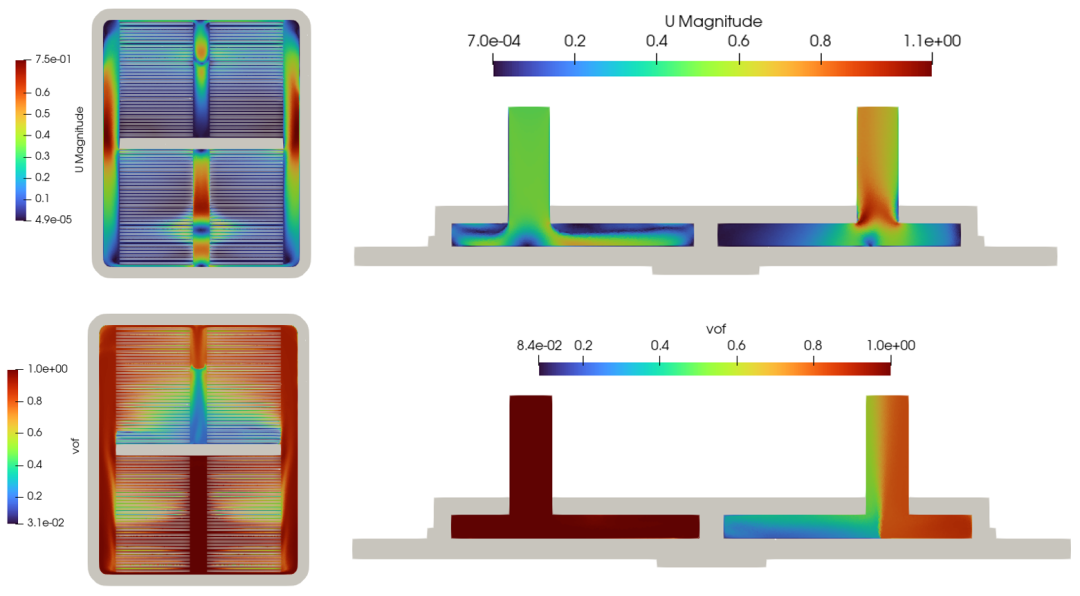

流场与两相分布：沸腾在哪里发生

流场结果揭示了冷板内部的"沸腾图景"：

速度场：冷却工质经分液歧管进入数十条并联微通道，在热源正上方流速明显升高，主流区速度集中在0.4—0.7m/s，出口汇流区出现局部高速；
气相体积分数（VOF）分布：气相并非均匀出现，而是集中在高热流热源上方的通道区域——这正是沸腾发生的"主战场"。部分通道出口气相份额显著升高，而冷源区域通道内工质仍保持液态。

这一分布特征提示设计者：多热源工况下，沸腾的位置和强度是高度不均匀的，必须通过通道尺寸、歧管结构的匹配来避免个别通道过早干涸或流量"饿死"。
