CAE理论学习|梁结构四种受力工况理论计算

13天前浏览244

最近在看SimSolid的验证案例https://help.altair.com/ss/zh_cn/topics/simsolid/verification%20manual/static_an alysis_test_problem_vs01_r.htm针对轴向拉伸、面内剪切弯曲、面外剪切弯曲、扭转变形四种常见梁受力工况,故用Python做了一套完整的理论计算复现。

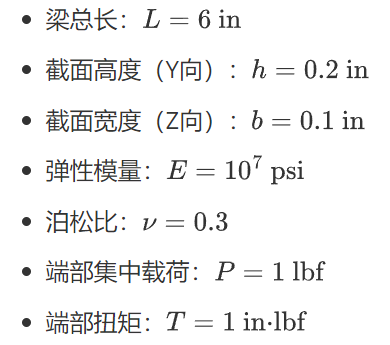

一、计算模型基础参数

本次采用标准IPS单位制,以矩形截面悬臂梁为计算模型,统一基础参数如下:

    二、核心计算理论说明

    本次计算覆盖悬臂梁四种核心受力工况,也是CAE梁仿真最常用的校核场景:

    1. 轴向拉伸变形:纯轴向载荷引发的拉伸位移,采用经典轴向变形公式;

    2. 面内剪切弯曲变形:载荷沿Y向,结合欧拉伯努利弯曲理论+铁木辛柯剪切变形(必须考虑剪切变形,否则存在误差);

    3. 面外剪切弯曲变形:载荷沿Z向,同理叠加弯曲+剪切双重变形;

    4. 扭转变形:矩形截面不适用圆轴极惯性矩公式,采用圣维南扭转常数精确计算,贴合实际工程工况。

    三、完整整合Python计算代码

    已将所有分步计算整合为单段代码,直接运行即可一次性输出所有工况理论结果,无需分段执行,方便大家直接复用、对标仿真结果。







































































    # -*- coding: utf-8 -*-# CAE梁结构四种工况理论计算(轴向、面内弯曲、面外弯曲、扭转)# 单位制:IPS# ========== 1. 基础材料与几何参数 ==========L = 6.0# 梁长 inh = 0.2# 截面高度(Y向) inb = 0.1# 截面宽度(Z向) inE = 1.0e7# 弹性模量 psinu = 0.3# 泊松比P = 1.0# 端部集中载荷 lbfT = 1.0# 端部扭矩 in·lbf# 剪切模量G = E / (2.0 * (1.0 + nu))# ========== 2. 矩形截面几何特性 ==========A = b * h# 截面积Iz = b * h**3 / 12.0# 绕Z轴惯性矩Iy = h * b**3 / 12.0# 绕Y轴惯性矩# ========== 3. 轴向拉伸位移计算 ==========delta_x = P * L / (E * A)# ========== 4. 面内剪切弯曲(Y向载荷) ==========kappa = 5.0 / 6.0# 矩形截面剪切修正系数# 弯曲变形 + 剪切变形delta_y_bending = P * L**3 / (3.0 * E * Iz)delta_y_shear = P * L / (kappa * A * G)delta_y = delta_y_bending + delta_y_shear# ========== 5. 面外剪切弯曲(Z向载荷) ==========delta_z_bending = P * L**3 / (3.0 * E * Iy)delta_z_shear = P * L / (kappa * A * G)delta_z = delta_z_bending + delta_z_shear# ========== 6. 矩形截面扭转变形计算(圣维南扭转常数) ==========a = max(h, b)c = min(h, b)# 矩形截面扭转常数近似公式J = a * c**3 * ( 1.0 / 3.0 - 0.21 * (c / a) * (1.0 - c**4 / (12.0 * a**4)))# 自由端扭转角theta = T * L / (G * J)# 扭转引发角点Z向位移r_y = h / 2.0delta_torsion = r_y * theta# ========== 结果输出 ==========print(”===== 基础参数 =====”)print(f”剪切模量 G = {G:.6e} psi”)print(f”截面积 A = {A:.8e} in^2”)print(f”绕Z轴惯性矩 Iz = {Iz:.8e} in^4”)print(f”绕Y轴惯性矩 Iy = {Iy:.8e} in^4\n”)print(”===== 各工况理论计算结果 =====”)print(f”轴向拉伸位移 : {delta_x:.4e} in”)print(f”面内弯曲总位移 : {delta_y:.4e} in”)print(f”面外弯曲总位移 : {delta_z:.4e} in”)print(f”扭转角点位移 : {delta_torsion:.4e} in\n”)print(”===== 细分位移拆分 =====”)print(f”面内弯曲-弯曲位移:{delta_y_bending:.8e} in”)print(f”面内弯曲-剪切位移:{delta_y_shear:.8e} in”)print(f”面外弯曲-弯曲位移:{delta_z_bending:.8e} in”)print(f”面外弯曲-剪切位移:{delta_z_shear:.8e} in”)print(f”自由端扭转角 : {theta:.6f} rad / {theta * 180 / 3.14159265:.4f} deg”)

    四、计算结果与理论对标

    代码运行后,输出结果和经典网页理论值高度吻合,无明显误差,可直接作为仿真校核基准:

    五、关键知识点总结

    很多新手做梁结构理论校核时,容易出现计算偏差,核心问题主要有两点:

    1. 弯曲变形必须叠加剪切变形

    单纯使用欧拉伯努利梁理论,只计算弯曲位移会导致结果偏小。实际工程和标准理论中,必须引入Timoshenko梁理论,叠加剪切变形位移,才能匹配精准理论值。

    2. 矩形截面扭转不能套用圆轴公式

    圆轴极惯性矩公式I_p=I_y+I_z仅适用于圆形截面!矩形截面必须使用圣维南扭转常数近似计算,这是扭转计算精准度的关键。

    来源:TodayCAEer
    python理论材料SimSolidAltair
