一文彻底搞懂互调失真

21天前浏览274

大家好，这里是射频学堂。

在射频设计中，我们通常希望我们的系统是线性的，也就是输入什么，输出就是什么，不改变信号的本性、不新增多余频率，信号干净、保真、无畸变。

但现实非常残酷：世界上没有绝对理想的线性射频器件。不止功放、混频器这类有源器件存在明显非线性，哪怕是滤波器、接头、电缆、天线这类看似“纯线性”的无源器件，在大功率、多信号叠加工作时，也会因材料非线性、接触不良、金属氧化、锈蚀等产生微弱非线性效应，滋生无源互调干扰。

正是这些无处不在的非线性特性，让射频系统输入干净的多频信号，却在输出端产生大量全新的杂散频率分量，进而引发信号波形失真、频谱展宽、邻道干扰、接收底噪抬升、接收机灵敏度下降等问题。而其中对射频系统危害最大、工程设计最关注的现象，就是互调失真。

今天我们就用通俗易懂的方式，结合完整数学推导，讲透互调的本质、双信号互调的核心危害、高阶互调特性，以及多信号场景下互调失真失控的底层原理。

一、先搞懂：线性与非线性的本质区别

理想线性系统的输入输出为严格比例关系，增益恒定。无论输入单频还是多频信号，输出只会对原有信号进行放大或衰减，绝对不会产生任何新的频率分量，频谱纯净、无失真。

但所有真实射频器件的传输特性均为非线性曲线，工程上采用幂级数模型精准拟合：

各项物理含义明确区分：

a1：线性增益项，是我们需要的正常放大特性，输出原有频率信号；

a2、a3、a5：二阶、三阶、五阶非线性系数，是所有谐波、互调杂散的产生根源；

a0：直流偏置项，不影响交流射频信号，分析失真时可直接忽略。

记住射频失真核心铁律：单频激励只产生谐波失真，多频激励才会产生互调失真。

单频信号输入时，非线性只会生成整数倍谐波（2f1、3f1），这些频点距离工作频段很远，通过简单滤波即可彻底滤除，对系统几乎无影响。但是这些分量可能会影响到其他射频系统，在实际设计中，也要注意。

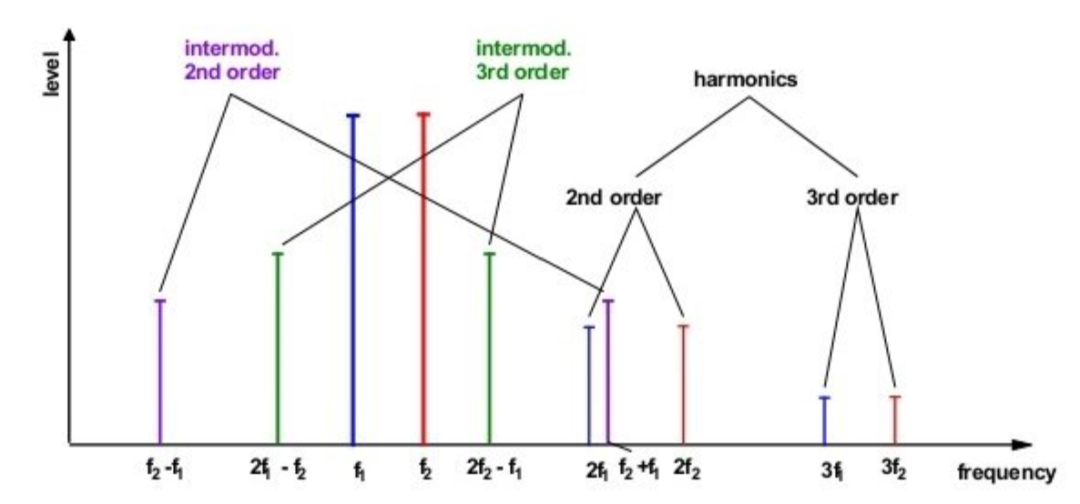

当两个及以上不同频率的信号同时输入非线性系统，不同频率会相互调制、交叉耦合，诞生全新的带内干扰——互调失真。

二、双信号互调：完整数学推导与干扰成因

为彻底理清互调的产生逻辑，我们采用标准双音测试模型，给出无跳步、严谨的数学推导。设输入两个幅度相等、频率相近的射频信号：

其中ω1=2pi*f1,ω2=2pi*f2，且 f2>f1，频率间隔 Δ f=f2-f1。

1. 二阶非线性产物（a2 Vin^2）

展开二阶平方项：

利用三角恒等式展开后，生成三类交流分量：

二阶谐波：2f1、2f2；

二阶互调：和频 f1+f2、差频 f2-f1。

所有二阶产物均远离原始工作频带，极易通过滤波器滤除，工程上一般不用关注二阶互调（谐波需要关注）。

2. 三阶非线性产物（a3 Vin^3）——核心有害干扰

双音信号经过三次非线性项展开后，会产生大量杂散，其中最致命的是带内三阶互调，频率通式：

代入频率间隔验证位置：

数学证明：三阶互调产物严格紧贴主信号左右两侧，完全落在工作带宽内，无法通过滤波去除，是射频系统失真的核心来源。

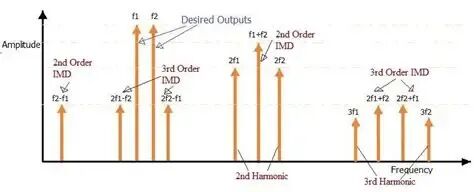

Passive Intermodulation Distortion (PIM): Causes and Mitigation | RF ...

3. 三阶互调功率变化规律

在线性小信号区，器件非线性系数恒定：三阶互调电压幅度正比于输入信号幅度的三次方（A^3）。

转换为dB工程规律：输入单音功率每提升1dB，三阶互调产物功率提升3dB，基波功率仅提升1dB。这也是射频经典的3:1互调增长比例。

这一特性导致功放越靠近饱和压缩区，三阶互调恶化速度越快，频谱质量急剧变差。

4. 五阶非线性产物（a5 V^5）——高阶带内干扰

在大功率、深压缩工况下，五次非线性项不可忽略，双音信号产生的五阶带内互调通式为：

频点位置：f1-2Δf、f2+2Δf，同样落在通带内，属于无法滤除的顽固性干扰。

五阶互调电压幅度正比于 A^5，工程dB规律：输入功率每提升1dB，五阶互调功率暴涨5dB。

在线性区：a3 >> a5，五阶互调幅度极低，可忽略；在饱和压缩区，高阶非线性被激活，五阶互调快速抬升，与三阶互调叠加，严重恶化系统线性度。

核心规律：奇次互调落带内、危害大；偶次互调落带外、可滤除。

三、多信号互调：产物爆炸与底噪抬升

真实基站、宽带射频系统均为多载波并发工作，远复杂于双音测试场景。当系统存在f1、f2、f3、f4 ... 多个不等间隔信号时，互调不再是简单两两组合，会出现多频交叉耦合。

1. 多信号互调通用组合规则

所有互调产物频率，满足「频率系数代数和 = 阶数」：

三阶互调通用形式：

五阶互调通用形式：

等

2. 多信号互调爆炸式增长特性

双载波仅产生2个三阶互调干扰点；三载波会产生数十个带内互调产物；N载波系统中，三阶互调数量近似正比于 N^2。

随着载波数量增加，离散的互调杂散密集布满整个通带，相互叠加融合，由单点干扰变为连续噪声基底，直接抬高系统底噪、压缩动态范围。

3. 关键工程真相

标准双音IMD3测试，是互调产物最少、工况最优的测试条件；真实多载波工况的失真，一定比测试指标更差。因此功放设计必须预留充足线性裕量，不能仅依赖器件手册参数。

四、容易被忽略的无源互调现象

多数新手认为只有有源器件（功放、混频器）才会产生互调，这是典型误区。电缆接头、滤波器腔体、天线金属接触面等无源器件，在大功率多频信号激励下，接触电阻、金属氧化、材料非线性会被激活，产生无源互调（PIM）。

无源互调隐蔽性极强、排查难度高，是基站阻塞、接收灵敏度恶化的常见隐形故障源。

#射频学堂 #射频基础 #射频技术 #无线通信 #电子工程师 #车载射频
