工程案例分析｜桁架结构的模态分析：三个振型告诉你，刚度藏在哪里

在结构设计中，模态分析往往是动力学分析的第一步。它不是直接回答“会不会坏”，而是回答“怎么振、振多快”——也就是结构的固有频率和振型。

为什么要先做模态？因为：

• 避免共振：激励频率接近固有频率时，振幅会急剧放大

• 了解刚度分布：振型能直观反映结构的“软肋”在哪

• 为后续响应谱、瞬态分析打基础

今天用一个桁架结构，带大家快速走一遍模态分析的全流程。

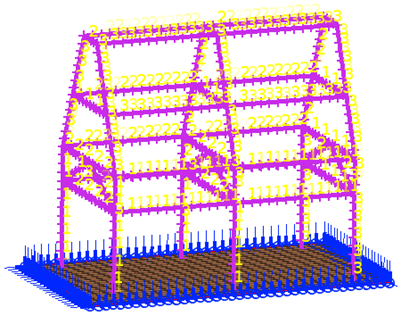

模型与边界条件

结构由两部分组成：

• 底部钢板：作为支撑底座

• 上部桁架：给定弹性模量 5000 MPa

边界条件：固定钢板一圈（即约束底面所有节点的6个自由度）

求解结果：前三阶模态

提取前三阶固有频率及振型：

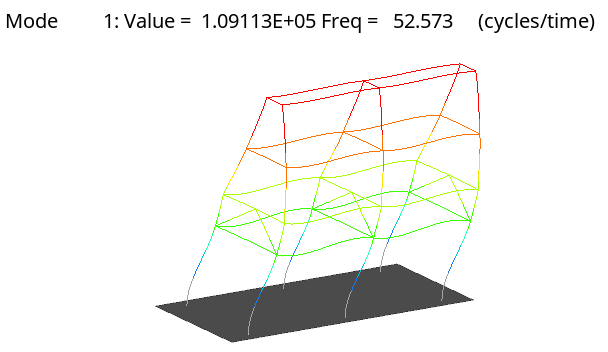

第一阶：弯曲模态 —— 52.573 Hz



物理意义：桁架整体沿一个方向发生弯曲，类似悬臂梁的“甩动”。

工程启示：这是结构的最低固有频率，也是最容易被外界激励“带跑”的频率。如果现场设备转速对应的频率接近52.6 Hz，大概率会发生明显振动。设计时需要保证工作频率与之一段距离（通常错开±10%~20%）。

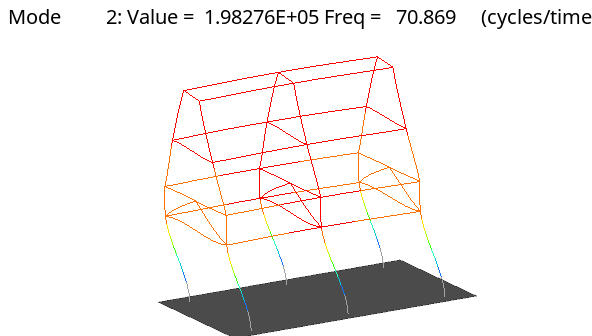

第二阶：弯曲模态 —— 70.869 Hz



物理意义：另一个方向的弯曲，或者同一方向但带有节点（反弯点）的复杂弯曲形态。

工程启示：二阶频率比一阶高约35%，说明结构在两个正交方向的抗弯刚度存在差异。如果两个方向频率很接近，说明结构比较“各向同性”；差距大，则意味着某个方向偏弱，可能需要加斜撑或调整截面。

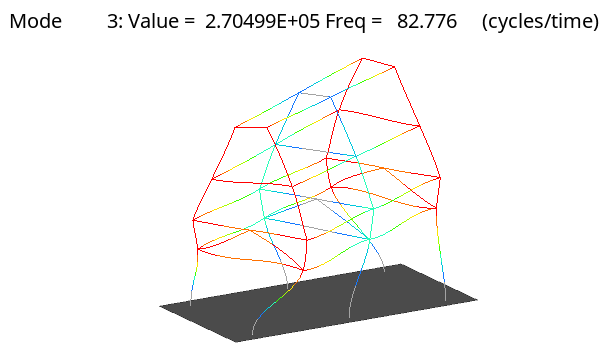

第三阶：扭转模态 —— 82.776 Hz



物理意义：桁架整体发生扭转变形，顶部相对于底部产生转角。

工程启示：扭转模态出现得比二阶弯曲晚，说明该结构的抗扭刚度尚可。但在某些大跨度屋顶、塔架结构中，扭转模态如果过早出现（比如低于一阶弯曲），往往是抗扭薄弱的前兆，需要警惕。

写在最后

模态分析不直接给应力结果，但它告诉你结构的“基因”。一个刚度分布合理的结构，自然会有良好的模态形态。

今天这个桁架案例虽然简单，但一阶弯曲、二阶弯曲、扭转是大多数梁/框架类结构的“标准三件套”。掌握这个套路，遇到复杂结构也能快速预判。

来源：FEAer
