应力集中与应力奇异:别再傻傻分不清

28天前浏览233

CAE摸鱼指南 · 第07期

做仿真的朋友,应该都遇到过这种情况:算完一看结果,某个地方应力特别高,红得吓人。这时候问题来了——这到底是真实的应力集中,还是数值上的应力奇异?

很多刚入行的工程师,经常把这俩混为一谈。结果要么是把奇异当集中,白担心一场;要么是把集中当奇异,漏掉了真正的风险点。

今天咱们就把这两个概念掰扯清楚,从理论到实践,争取看完就能用。

一、应力集中:真实存在的物理现象

先说应力集中。这个是真实存在的,物理上说得通。

简单讲,当构件的几何形状发生突变时,比如有孔、有槽、有台阶,应力流线会在这些地方发生弯曲、密集,导致局部应力显著高于周围区域。这就像河流遇到桥墩,水流会在桥墩附近变急一样。

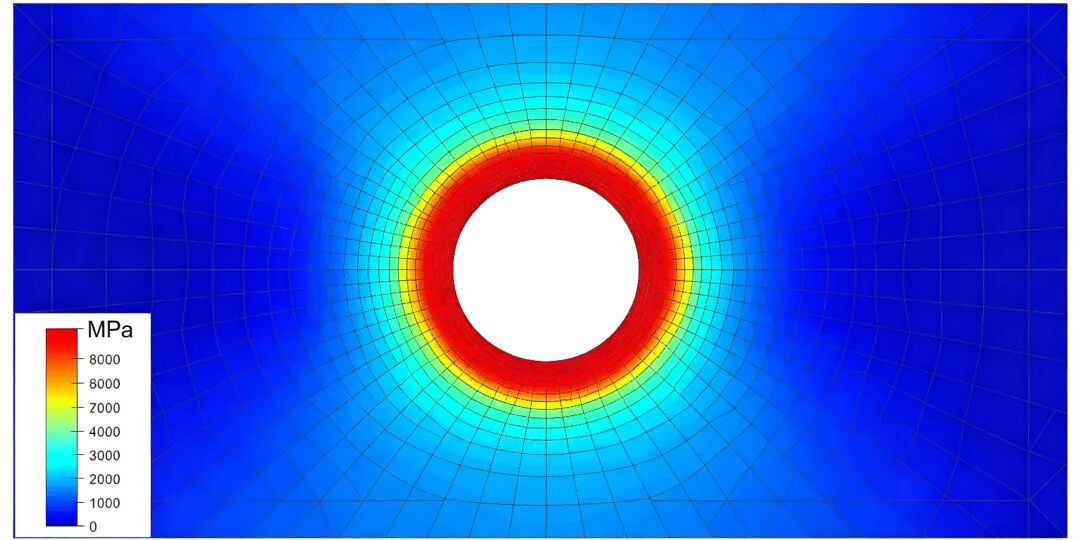

带圆孔平板拉伸应力云图

图1 带圆孔平板拉伸应力云图:孔边应力明显集中

1.1 应力集中系数

衡量应力集中程度的指标,叫理论应力集中系数(Theoretical Stress Concentration Factor),用 Kt 表示。定义很简单,就是最大应力和名义应力的比值:

Kt = σmax / σnom

式中:σmax — 局部最大应力;σnom — 截面名义应力

这里的名义应力,一般是按净截面面积算的平均应力。Kt 永远大于1,越大说明集中越严重。

1.2 经典案例:无限大平板圆孔

最经典的例子,就是无限大平板中间开个圆孔,单向受拉。这个是有解析解的,由基尔施(Kirsch)在1898年推导出来。

结果是:孔边垂直于拉伸方向的环向应力最大,等于远场应力的3倍。也就是说:

σθ,max = 3σ

即:Kt = 3

这个3倍,是工程上非常经典的一个数值。很多时候估算孔边应力,直接拿名义应力乘3,差不了太多。

当然,如果不是圆孔而是椭圆孔,情况又不一样。椭圆孔的应力集中系数和长短轴比有关:

Kt = 1 + 2a/b

式中:a — 椭圆长半轴(垂直于载荷方向);b — 椭圆短半轴

可以看到,孔越扁(a/b越大),应力集中越严重。这也解释了为什么裂纹尖端应力会那么大——因为裂纹可以看成是极扁的椭圆。

1.3 应力集中的特点

总结一下,应力集中有这么几个特点:

  1. 物理真实

    :是实际存在的现象,实验可以测量到
  2. 峰值有限

    :最大应力是有限值,有明确的上限
  3. 局部性

    :只发生在几何突变附近,离远了就恢复均匀了
  4. 可收敛

    :有限元计算中,随着网格加密,应力会收敛到一个稳定值

这最后一点很重要,是区分应力集中和应力奇异的关键。后面会详细说。

二、应力奇异:数学上的假象

说完应力集中,再说说应力奇异。这个就不一样了,它不是真实的物理现象,而是数学模型理想化的副产品。

什么意思呢?就是说,我们在建立有限元模型的时候,做了一些理想化的假设,这些假设在数学上会导致某些点的应力趋于无穷大。但在真实世界里,这种情况是不存在的。

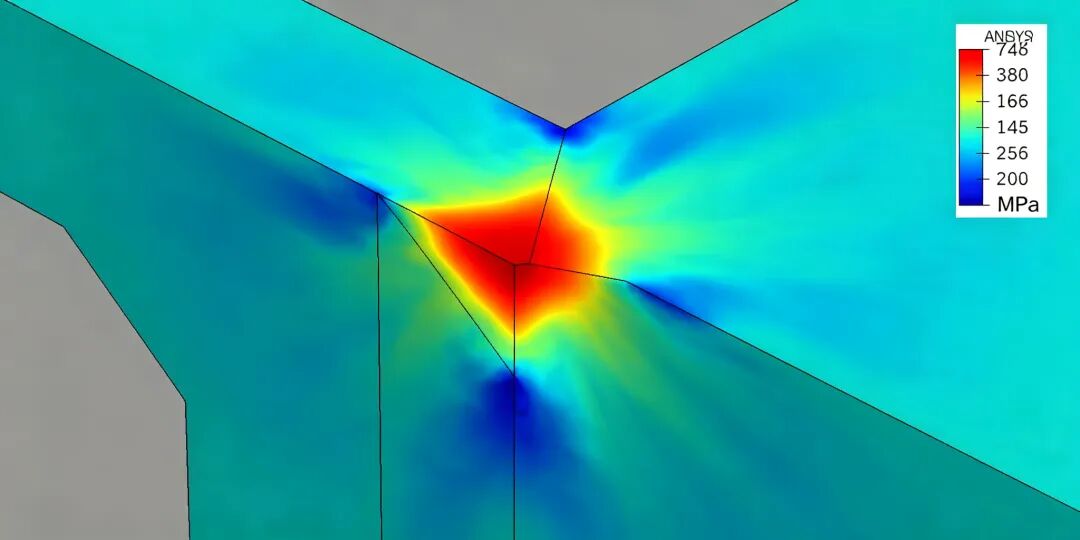

尖角应力奇异云图

图2 L形截面内尖角应力奇异:尖角处应力极高

2.1 应力奇异的来源

常见的应力奇异来源,主要有这么几类:

第一类:几何尖角

这是最常见的。比如两个面垂直相交,形成一个完美的90度内角。在弹性力学里,这种尖角的应力理论上是无穷大的。因为曲率半径为零,应力集中系数就变成了无穷大。

但实际加工中,不可能有真正的尖角,多少都会有一点圆角。只是我们在建模的时候,为了省事,直接画成了尖角。

第二类:点约束/刚性约束

在一个节点上施加固定约束,或者在一个点上施加集中力,也会产生应力奇异。因为载荷被施加在一个无穷小的面积上,应力自然就是无穷大。

同样,真实情况中,约束和载荷都是作用在一定面积上的,不会是真正的"点"。

第三类:材料界面尖角

两种不同材料的界面,如果在边界处形成尖角,也会产生奇异。这个相对少见一些。

第四类:裂纹尖端

这个比较特殊。裂纹尖端确实是应力奇异的,但这个奇异是有物理意义的,是断裂力学研究的对象。我们可以用应力强度因子K来描述,而不是直接看应力值。

2.2 应力奇异的特点

应力奇异的特点,刚好和应力集中对着来:

  1. 非物理

    :是数学模型的产物,真实世界不存在
  2. 峰值无限

    :理论上应力趋于无穷大
  3. 不收敛

    :网格越细,应力越大,没有上限
  4. 高度局部化

    :只发生在个别节点上,范围极小

⚠️ 划重点:应力奇异点的应力值本身没有物理意义,不能用来评估结构强度。拿奇异点的应力去和屈服强度比,那是完全错误的。

三、核心区别:一张表讲清楚

说了这么多,可能有人还是有点晕。没关系,咱们列个表对比一下,一目了然:

对比维度
应力集中
应力奇异
物理本质
真实存在的物理现象
数学模型的假象
产生原因
几何形状平滑突变(孔、槽、圆角)
理想化假设(尖角、点约束、集中力)
应力峰值
有限值,有明确上限
理论上趋于无穷大
网格收敛性
网格加密后应力收敛
网格越细应力越大,不收敛
影响范围
一定区域内都有影响
仅个别节点,高度局部化
工程意义
需要关注,影响强度和疲劳
应力值无意义,需识别处理

四、怎么判断?黄金标准是网格加密

道理都懂,但实际拿到一个计算结果,怎么判断是集中还是奇异呢?

最可靠的方法,也是行业公认的黄金标准,就是网格加密测试

做法很简单:把你怀疑的区域的网格加密一倍,再算一遍,然后看应力怎么变。

网格收敛对比

图3 网格收敛对比:左图应力集中收敛,右图应力奇异发散

如果是应力集中:网格加密后,应力会先升一升,然后逐渐趋于稳定,最后收敛到某个值。这个值就是真实的应力集中峰值。

如果是应力奇异:网格越细,应力越大,而且看不到收敛的趋势。理论上,只要网格足够细,应力可以无限大。

💡 实用建议:

至少做两级网格加密,也就是三个不同密度的网格,看应力的变化趋势。只看两级有时候不够准确。

另外,还要注意看应力的分布范围。如果高应力只集中在一两个节点上,周围很快就降下来了,那大概率是奇异;如果高应力有一定的区域范围,那更可能是集中。

五、怎么处理?对症下药

判断清楚了,接下来就是怎么处理。应力集中和应力奇异的处理思路完全不一样,千万别搞混了。

5.1 应力集中的处理

应力集中是真实存在的,所以不能回避,得正面应对。常用的方法有:

1. 几何优化

这是最根本的办法。比如把尖角改成圆角,把直角台阶改成斜坡,把小孔改成大孔。总的原则就是让几何变化尽量平缓,不要太突兀。

圆角半径越大,应力集中系数越小。一般来说,r/d(圆角半径/直径)大于0.1以后,改善效果就比较明显了。

2. 局部加强

如果几何改不了,可以在应力集中的地方局部加厚、加筋、或者用强度更高的材料。

3. 合理评估

不是所有应力集中都要处理。要看具体工况:如果是静载,材料塑性好,应力集中的影响就小一些,因为塑性变形会让应力重新分布;如果是疲劳载荷,那应力集中的影响就很大,必须认真对待。

5.2 应力奇异的处理

应力奇异是假的,所以处理思路就是"去假存真"——把导致奇异的理想化假设去掉,让模型更接近真实情况。

应力奇异处理方法

图4 应力奇异处理:尖角变圆角,应力分布更合理

1. 几何修正

最常用的就是给尖角加圆角。只要加一个很小的圆角,奇异就消失了。至于圆角半径取多大,要看实际加工情况,不能瞎加。如果实际就是尖角,那你可以加一个工艺圆角,比如R0.5、R1,然后说明这是建模处理。

2. 约束等效

把点约束改成面约束,或者用耦合、约束方程之类的方式,把约束分散到一定区域。不要在单个节点上钉死。

3. 载荷分散

把集中力改成分布力,作用在一定的面积上。真实的载荷本来就不是作用在一个点上的。

4. 直接忽略

如果奇异点不在你关注的区域,而且离关键位置有一定距离,那可以直接忽略它。根据圣维南原理,局部的扰动不会影响远处的应力分布。

这时候你可以看奇异点旁边一两个单元的应力,那个更接近真实值。

📌 圣维南原理:

简单说就是:如果把物体一小部分边界上的力,换成静力等效的另一组力,那么只会在这一小部分附近产生明显的应力变化,对远处的应力影响很小。

这个原理是我们忽略局部奇异的理论依据。

六、总结与建议

🎯 核心要点总结

  • 本质不同

    :应力集中是物理真实,应力奇异是数学假象
  • 判断方法

    :网格加密测试,看应力是否收敛(黄金标准)
  • 处理思路

    :应力集中要正面应对,应力奇异要修正模型或忽略
  • 关键公式

    :Kt = σmax / σnom;圆孔Kt=3;椭圆孔Kt=1+2a/b

最后给大家几点工程上的建议:

第一,拿到结果先别急着下结论。看到高应力,先想想这地方是不是有尖角、点约束之类的,会不会是奇异。

第二,养成做网格收敛性验证的习惯。不是说每个项目都要做,但至少对关键位置、关键结果,要心里有数。

第三,建模的时候尽量贴近实际。不要图省事到处画尖角、加点约束,不然后面处理起来更麻烦。

第四,区分清楚"应力大"和"应力奇异"。应力大不一定是奇异,奇异一定是应力大,但反过来不成立。

应力集中和应力奇异,是有限元分析里最基础也最容易混淆的概念。搞清楚这俩,才算真正入了仿真的门。

希望今天这篇文章,能帮大家把这个知识点夯实。以后再遇到高应力,心里就有底了。

🐟 摸鱼工程师说两句

其实做仿真这行,最怕的不是算错,而是不知道自己算错了。应力集中和应力奇异,就是最容易踩坑的地方之一。

刚入行的时候,我也经常对着一个红彤彤的应力云图发呆,不知道这到底是真的有问题,还是模型本身的毛病。后来踩的坑多了,慢慢就有感觉了——看到尖角先打个问号,看到点约束先留个心眼,拿不准就加密网格试试。

仿真这东西,说到底就是"模型近似+数值近似",没有绝对的对,只有相对的合理。搞清楚哪些是真实的物理现象,哪些是数学上的假象,才能对结果心里有数。

好了,今天就聊到这儿。下期咱们接着摸鱼~

🐟 摸鱼工程师的职场感悟

做仿真这行,最怕的就是"知其然不知其所以然"。很多人算完了,结果一看应力大,就慌了,要么直接报给领导说不行,要么就瞎调参数。

其实很多时候,应力大不一定是结构真的有问题,可能只是你模型建得有问题。尖角、点约束、集中力,这些随手一画的东西,最后都可能变成应力奇异,给你虚假的警报。

所以说,前处理是根,后处理是果。根不正,果肯定歪。多花点时间把模型建扎实了,比后面瞎调半天强得多。

毕竟,摸鱼也要摸得有技术含量,对吧?
