温差15℃降到3℃：215kWh储能柜的风道设计避坑指南

在储能行业，“风冷储能柜”似乎成了一种妥协。当液冷技术凭借极致均温性在大储领域攻城略地时，风冷被贴上了“低端”、“只能用于小柜”的标签。但现实情况是：在100kW/215kWh级别的工商储、通信储能及海外户用大柜市场，风冷依然是性价比最高的解决方案。

决定风冷储能柜生死的，往往不是电芯，也不是PCS，而是风道设计、风扇选型与流体仿真这三板斧是否扎实。今天，我们就通过一个典型的215kWh工商柜案例，拆解如何用CFD仿真把“盲吹”变成“精算”。

痛点引入：风扇买得再贵，风道错了也白搭

这是江苏某电站曾交过的百万元学费：

一台100kW/215kWh的户外工商柜，为了压缩成本，采用了普通轴流风机，风道设计极为粗暴——“顶部单进风主风道+等截面支风道”。结果在连续高温天气下，整簇电芯温差一度拉大到15℃。远端的电池包几乎处于“饥饿”状态，循环寿命直接打了七折。

事后复盘，问题显而易见：

1. 远端缺风：CFD流线图显示，远端1/3区域风速衰减高达40%。

2. 顶部积热：热空气上浮，顶部三层电池箱流量最少，温度最高。

3. 温差失控：电芯上下温差达到8.7℃，远超行业5℃的安全阈值。

这就是典型的“风扇功率够、风量分配崩”。在户外45℃的环境温度下，配合快充工况下5000W的峰值热负荷，加上IP54防护等级必须的防尘网，风道不再是简单的“通上电让风吹”，而是一场与阻力和温度的精密博弈。

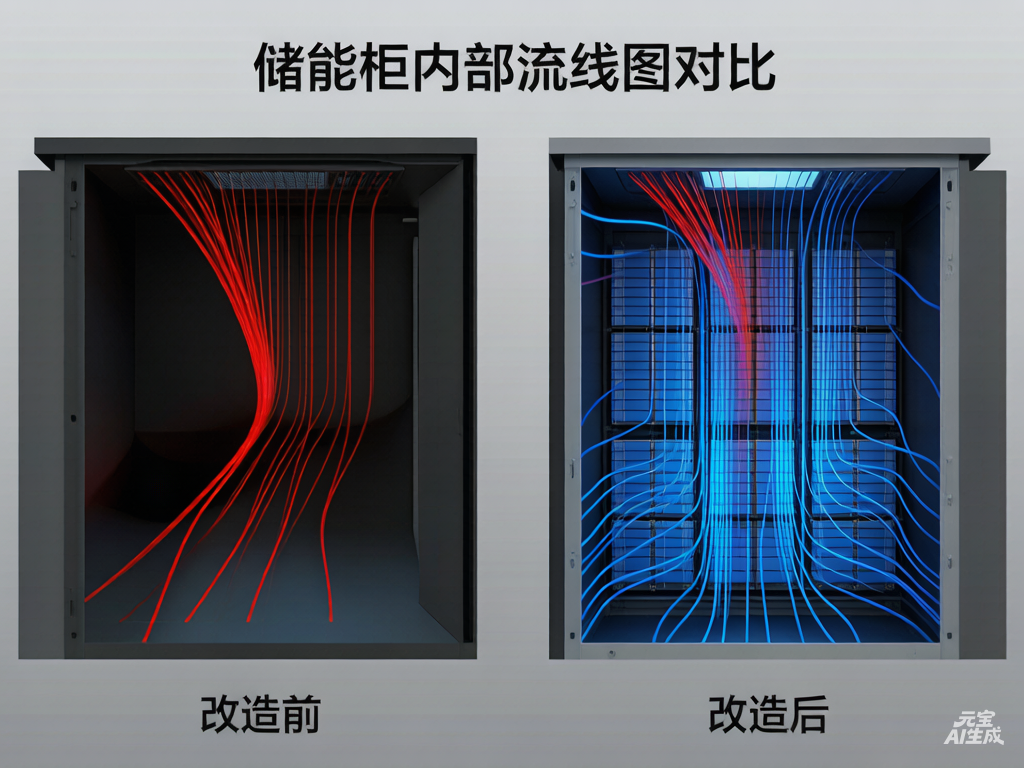

如图：如储能柜内部流线图对比

原理浅析：风道设计的三个底层逻辑

1. 风道是“流量分配器”，不是风管

冷空气从进入滤网到吹过每一层电芯，本质是克服沿程阻力的流量再分配过程。等截面的风道必然导致“近处抢风、远处缺风”。

• 对策：采用渐变截面主风道，沿流向截面积递减约15%，利用“文丘里效应”把风“赶”向远端；同时在支风口加装多孔均风板，将开孔率做成梯度（近端22%、远端38%），人为制造压差。

1. 风扇选型看P-Q曲线，不看“最大风量”

很多工程师选型只看厂家标的“最大自由风量”，这是最大的误区。正确的做法是将风道系统的风阻曲线与风扇的P-Q曲线叠加，两者的交点才是实际工作点。

• 案例：在某高防护储能柜设计中，单支路设计风量130m³/h，理论风阻12.7Pa。通过校核P-Q曲线发现，在10-15Pa风压下，选定的EC风机有效风量恰好落在120-140m³/h的高效区间，完美匹配。

1. CFD是唯一能“预知未来”的工具

在没有仿真之前，热设计就是赌博。通过CFD（计算流体动力学）仿真，我们可以在图纸阶段就看到几个月后的现场表现。

• 对比：后进风+侧壁顶部排风（形成稳定负压，最高温<45℃）远优于前下进风+屋顶排风（顶部积热，最高温~50℃）。这种差异，不做仿真根本发现不了。

案例复盘：215kWh工商柜的仿真驱动改造

以下是我们团队在一个标杆项目中的真实迭代路径：

Step 1：初版风道，CFD打脸

初始方案采用顶部单进风。Flotherm仿真结果显示，由于导流板位置错误（设在进风口侧），冷风刚进入就被截留，导致电芯温差高达8.7℃。

Step 2：导流板挪位与均风板介入

我们将导流板移至“风道出口侧”，并结合渐变截面设计。这一改动让气流被迫向远端推进。配合多孔均风板的使用，电芯最大温差从8.7℃骤降至3.1℃。

Step 3：风扇重选与NVH校核

原配普通轴流风机噪声刺耳。我们更换为EC后向离心风机，配合PWM调速逻辑。夜间低负载时自动降转40%，1m声压级控制在51dB以内，满足了居民区的噪声法规。

Step 4：极端工况仿真

我们不仅模拟了额定工况，还引入了“太阳辐射”边界条件，设定户外45℃高温及滤芯半堵塞工况。仿真结果显示，即便在最恶劣情况下，柜内最高温度依然控制在48℃以下，电芯温差维持在4.5℃以内，留足了安全裕度。

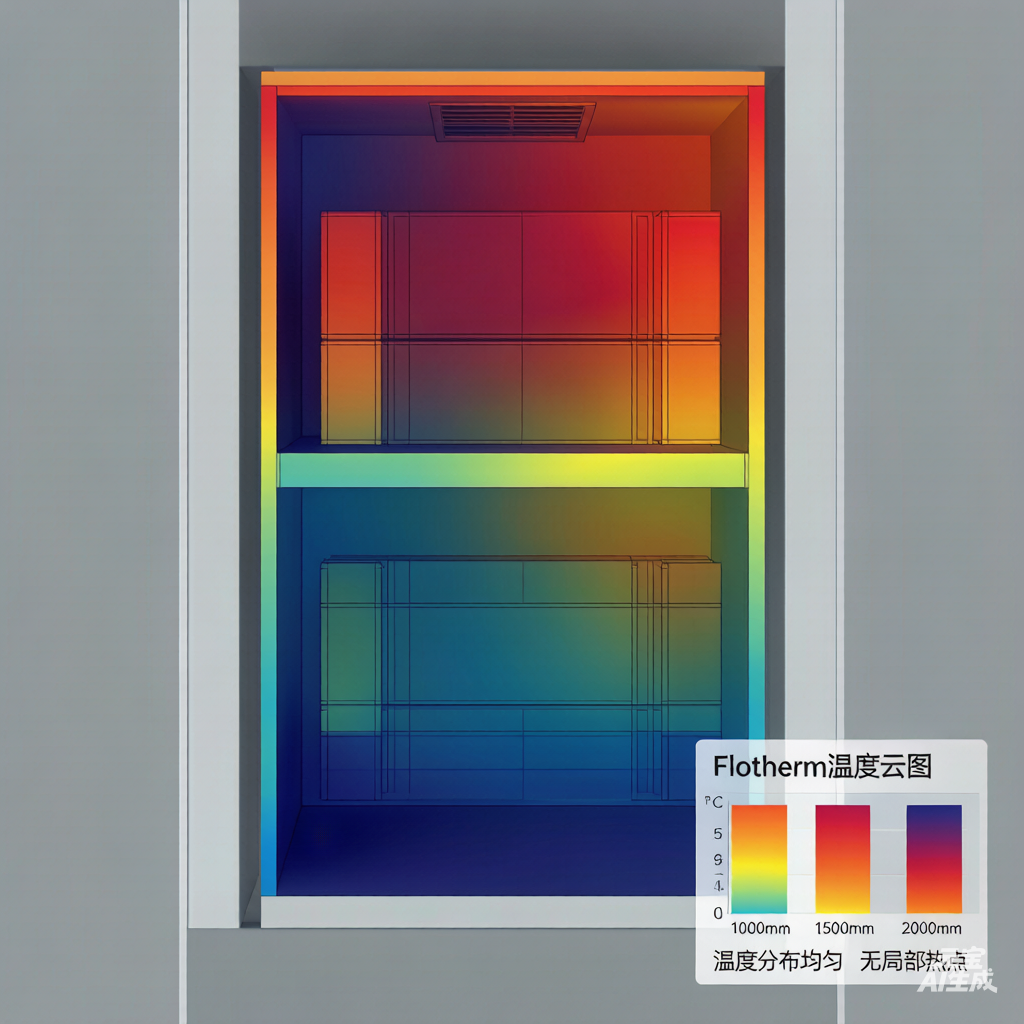

如图：Flotherm温度云图

Step 5：P-Q曲线最终校核

最后，我们将系统风阻曲线与风扇P-Q曲线叠加。确认实际工作点位于风扇高效区，且预留了20%的风量裕度以应对滤网积灰。这一步，彻底杜绝了“小马拉大车”的隐患。

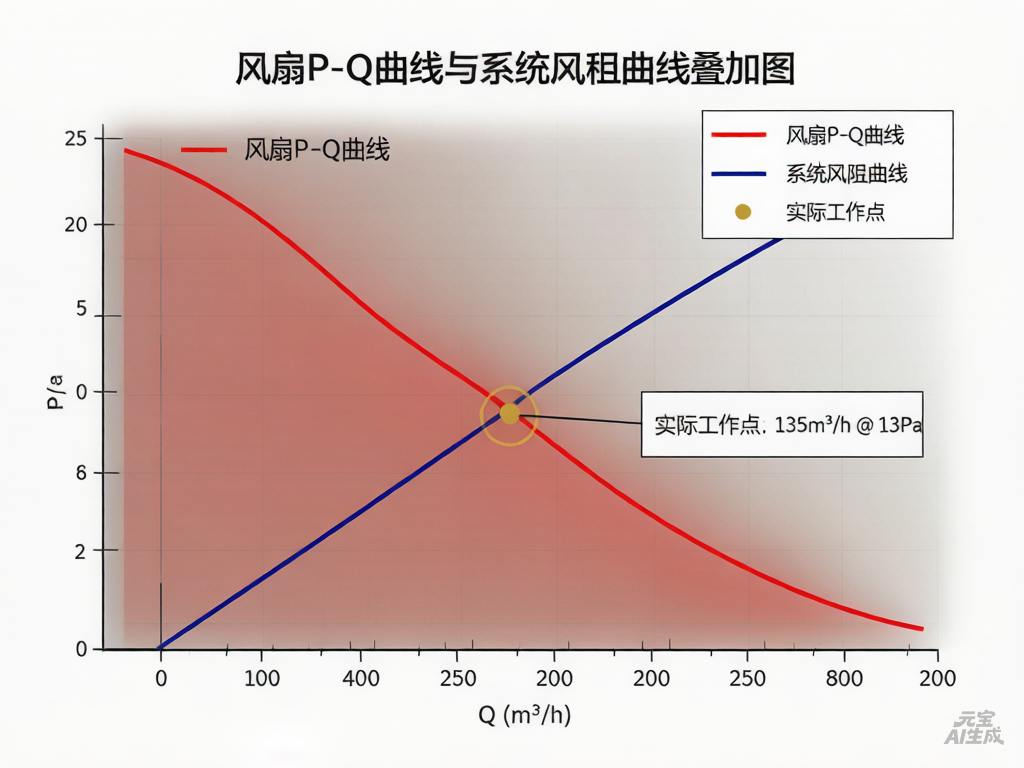

如图：风扇P-Q曲线图与系统风阻曲线的叠加图

价值总结：数据不说谎

经过上述改造，该215kWh储能柜的性能指标发生了质的飞跃：

更重要的是隐性价值：CFD驱动的研发流程，将原本需要3个月的物理验证缩短为2周的虚拟验证，大大缩短了产品上市周期（TTM）。

行动号召

风冷储能柜的竞争，早已脱离了单纯的电芯参数比拼，进入了空气动力学与热力学的深水区。如果你的储能柜正面临以下挑战：

• 高温地区运行时电芯温差过大，触发告警；

• 出海项目因噪声问题无法通过当地认证；

• 想降本增效，却不敢轻易改动风道结构；

• 缺乏专业的CFD仿真能力，依赖供应商“盲选”风机。
